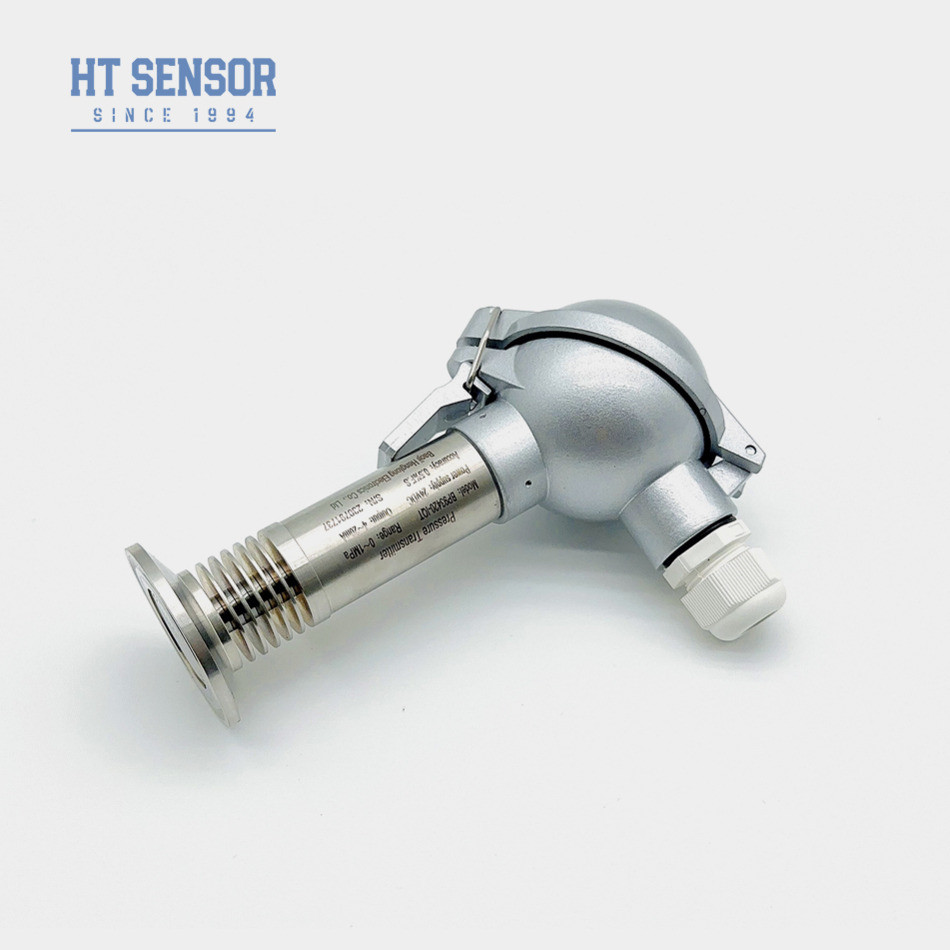

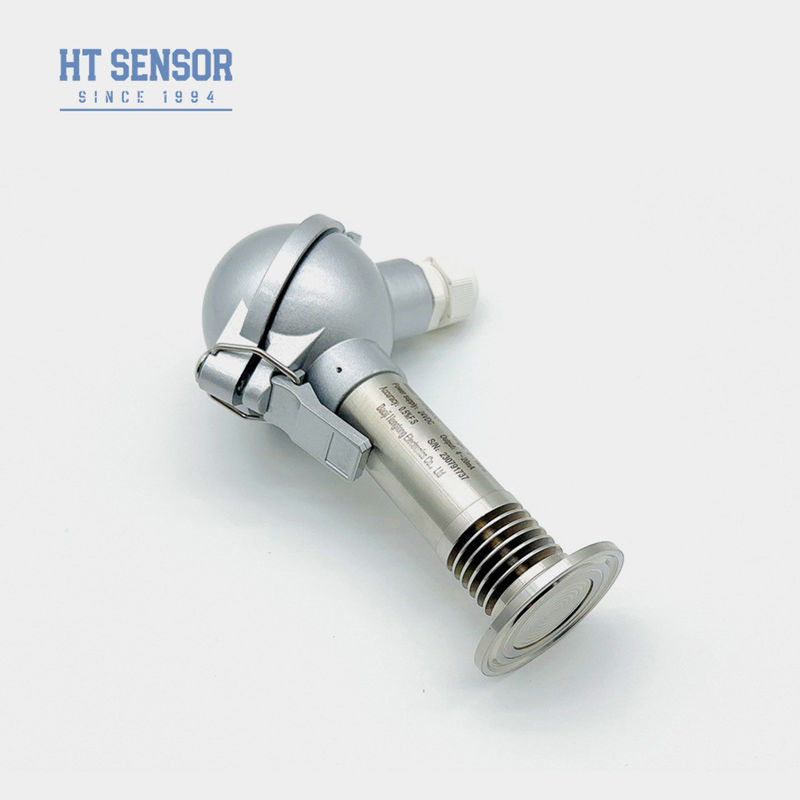

BP93420-IQ PrisurgenzaTRiscattatore
Introduzione del sensore di pressione industriale:
Il BP93420-IQT è progettato per l'installazione di grandi trasmettitori ad alta temperatura a diaframma.conversione efficace dei segnali dei sensori in segnali di uscita standardQuesto trasmettitore di pressione è utilizzato principalmente in applicazioni in cui sono richiesti elevati standard igienici, garantendo misure di pressione affidabili e accurate.trattamento medico, industria della birra e altri settori sanitari o un mezzo speciale che può essere un materiale appiccicoso o in scala.
Caratteristiche del prodottodi sensore di pressione industriale:
-
Disegnati per applicazioni igieniche per prevenire la scalazione media
-
Alta precisione
-
Facile da pulire
-
struttura in acciaio inossidabile
Applicazionidi sensore di pressione industriale:
-
Adatti per la misurazione di gas e liquidi non corrosivi con 316L
-
Ideale per la protezione dell'ambiente e l'industria chimica
-
Utilizzati nell'industria navale e aeronautica
-
Adatti all'uso in ambito medico, biofarmaceutico e per l'igiene alimentareIndustria.
| Parametri delle prestazioni |
| Intervallo di misura |
- 100kPa... 0kPa ~ 35kPa... 3,5MPa |
| Tipo di pressione |
Pressione di misura, pressione assoluta, pressione sigillata |
| Sovraccarico |
≤ 1,5 volte l'intervallo nominale |
| Precisione @ 25oC |
±0,25% (tipico) ±0,5% (massimo) |
| Ripetibilità e isteresi |
0.02% F.S. (tipo) 0.05% F.S. (massimo) |
| Stabilità a lungo termine |
± 0,1% F.S./anno (tipo) ± 0,2% F.S./anno (massimo) |
| Drift di temperatura del punto zero |
± 0,02% F.S/oC ((≤ 100KPa) ± 0,01% F.S/oC ((> 100KPa) |
| Differenze di temperatura su scala completa |
± 0,02% F.S/oC ((≤ 100KPa) ± 0,01% F.S/oC ((> 100KPa) |
| Risposta di frequenza |
2.4Khz |
| Temperatura di compensazione |
0-70oC ((≤10mpa, personalizzabile) |
| Temperatura di funzionamento |
-20°C~80°C |
| Temperatura di conservazione |
-40°C~120°C |
| Vibrazione |
10 g,55 Hz ~ 2 kHz |
| Materiale per le abitazioni |
SS304,316L |
| Materiale del diaframma |
316L |
| Resistenza all'isolamento |
100MΩ 100VDC |
| Classificazione a prova di esplosione |
Ex db IIC T6 Gb |
| Classificazione di protezione |
Protezione IP65 |
| Sigillo O-Ring |
Fabbricazione a partire da materie plastiche |
| Peso |
~ 0,5 kg |
| Segnale di uscita |
Tensione di alimentazione |
Tipo di uscita |
| 4 ~ 20 mA |
12 ~ 30VDC |
2/3/4 di filo |
| 0~10/20mA |
3 filtro |
| 0/1 ~ 5V |
| 0/1 ~ 10V |
| 0.5 ~ 4.5V |
5VDC |
| Protocollo di comunicazione RS485 |
3.6 ~ 30V / batteria |
4 filtro |

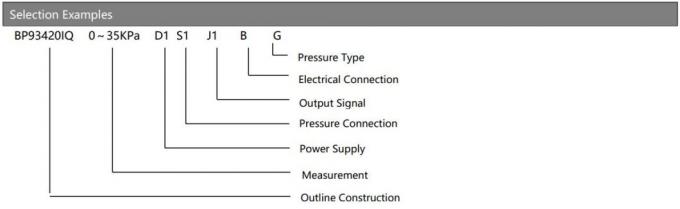

| Ordine Guida |
| BP93420XX |
Trasmettitore di pressione |
| |
Codice |
Progetto di costruzione |
| IB |
Trasmettitore di pressione generale |
IX |
Visualizzazione del trasmettitore di pressione |
| IE |
Trasmettitore di pressione per l'aviazione resistente agli urti |
IIC/III |
Trasmettitore di pressione per apparecchiature industriali generali |
| Se |
Trasmettitore di pressione a prova di umidità |
IIE/IIIE |
Trasmettitore di pressione generale/display |
| IN |
Trasmettitore di pressione dedicato per aria condizionata |
IC |
Trasmettitore ad alta pressione a temperatura |
| QI/QIT |
Grandi diaframmi/trasmettitori ad alta pressione |
|
|
| |
Intervallo di misura |
- 100kPa... 0kPa ~ 35kPa... 3,5MPa |
| (0-X) Kpa o MPa |
X: Indica l'intervallo di misurazione reale |
| |
Codice |
Fornitore di energia |
| D1 |
24VDC |
| D2 |
5VDC |
| D3 |
Altri |
| |
Codice |
Segnale di uscita |
| S1 |
4~20mADC |
S5 |
0~20mADC |
| S2 |
1 ~ 5VDC |
S6 |
0~10VDC |
| S3 |
0~5VDC |
S7 |
0.5~4.5VDC |
| S4 |
0~10mADC |
|
|
| |
|
Codice |

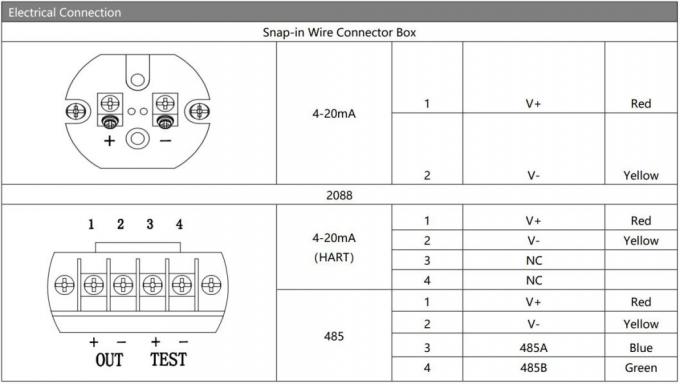

Connessione elettrica |
| B1 |
Hirschmann |
| B2 |
PG7 Plug |
| B3 |
Uscita del cavo sigillato |
| B4 |
2088 Casing industriali |
| B5 |
2088 Casing industriali con display |
| B6 |
Altri |
| |
Codice |
Tipo di pressione |
| G |
Pressione di misura |
| A |
Pressione assoluta |
| S |
Pressione di riferimento sigillata |
| Suggerimenti per ordinare |
1Quando si seleziona il prodotto, assicurarsi che il mezzo da misurare sia compatibile con le parti di contatto del prodotto.
2. Quando si effettua un ordine, si prega di notare che i prodotti a prova di esplosione non includono teste di visualizzazione digitali.
3. Quando si ordinano trasmettitori con testa di visualizzazione LCD o LED, l'alimentazione del trasmettitore non deve essere inferiore a 20VDC.
4Per garantire un funzionamento affidabile del prodotto, si raccomanda agli utenti di installare sul posto dispositivi di protezione contro i fulmini e di assicurarsi che il prodotto e l'alimentazione siano affidabilmente collegati a terra.
5La temperatura nominale di funzionamento dell'anello O in gomma fluorosa è compresa tra -20°C e 250°C. Quando la temperatura di funzionamento del prodotto è inferiore a -20°C, è necessario scegliere una tenuta di anello O in EPDM.
6. La lunghezza di cavo predefinita è di 1,5 m, disponibile in tre materiali. Se non specificato, verrà fornito con materiale di cavo in polietilene.Per favore, specificalo nell'ordine..
