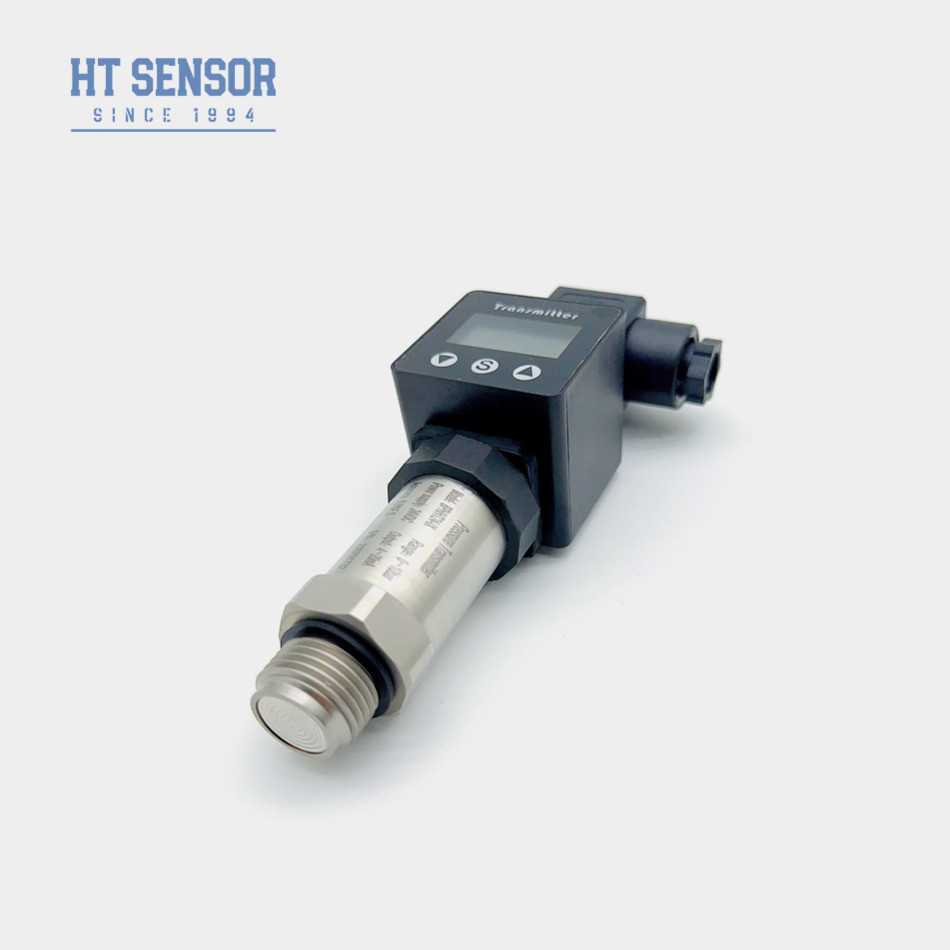

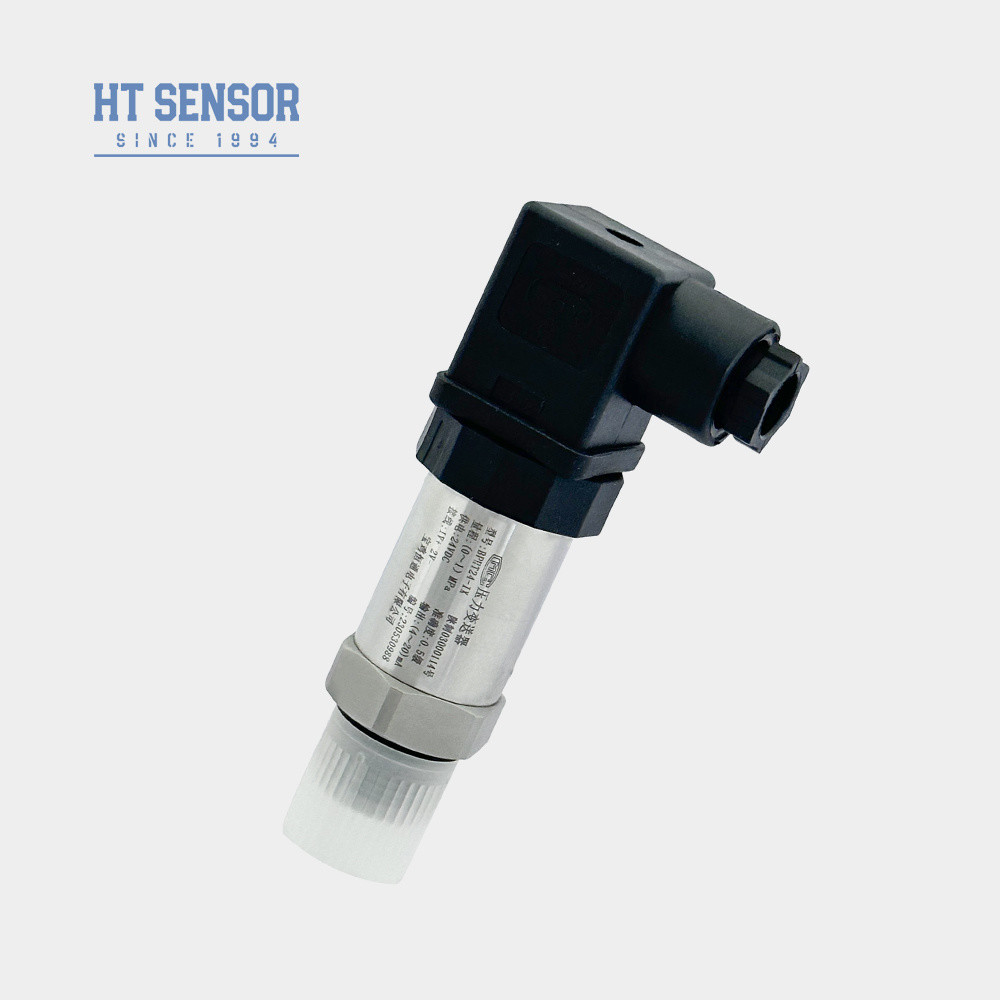

Transduttore di pressione del diaframma in acciaio inossidabile trasmettitore di pressione industriale di olio
Product Details
| Modello N.O.: | BPHT24 | Materiale per le abitazioni: | 304 S.S. |
|---|---|---|---|
| Tipo di pressione: | Pressione di misura, pressione assoluta, pressione sigillata | Medium di misura: | Aria e liquidi |
| Grado di precisione: | 0.25%F.S, 0.5%F.S | Intervallo di pressione: | - 100kpa... 0kpa ~ 10kpa... 100MPa |
| Classificazione IP: | Protezione IP65 | Personalizzazione: | Disponibile Richiesta personalizzata |
| Tipo di segnale: | Analogico, Digital | Temperatura della compensazione: | -10°C a 70°C |
| Evidenziare |
Trasduttore di pressione a livello del diaframma di acciaio inossidabile,Olio del trasduttore di pressione del diaframma,Trasmettitore di pressione industriale per olio |
||
Product Description
Acciaio inossidabile Flusso di diaframma Sensore di pressione Trasmettitore industriale per l'acqua Gas Oil Test
BPHT24 PrisurgenzaTRiscattatore
Introduzioneione diTrasmettitore del sensore di pressione del diaframma:
Il trasmettitore di pressione BPHT24 utilizza il silicio a diaframma piatto della serie HTL'elemento di misurazione del segnale è costituito da un nucleo riempito di olio di isolamento da resistenza alla pressione.Il circuito di elaborazione del segnale è situato all'interno di un alloggiamento in acciaio inossidabile, convertendo ilQuesto trasmettitore di pressione è utilizzato principalmente nei luoghi in cui sono richieste condizioni igieniche elevate,garantire misure di pressione affidabili e accurate in ambienti igienici.
- Esso adotta la tecnologia di pellicola piatta di silicio diffuso, che ha una elevata stabilità e affidabilità.
- Ha le caratteristiche di alta precisione, sensibilità e linearità.
- Adotta una tecnologia avanzata di microcomputer e ha funzioni di compensazione della temperatura automatica e di correzione lineare.
- Alto livello di protezione, resistenza alla corrosione, resistenza agli urti e altre caratteristiche, adatte a tutti i tipi di ambiente duro.
- Uscita di segnale standard per comunicare con altre apparecchiature per ottenere il controllo automatico.
- Ha i vantaggi di una lunga durata di vita, un basso consumo energetico, un'installazione e una manutenzione facili.
- Adatti per la misurazione di gas e liquidi non corrosivi con 316L
- Ideale per la protezione dell'ambiente e l'industria chimica
- Utilizzati nell'industria navale e aeronautica
- È ampiamente utilizzato in vari sistemi di controllo dei processi, monitoraggio e automazione nel campo industriale
| Parametri delle prestazioni | |
| Intervallo di misura | 0~35Kpa...~35MPa |
| Tipo di pressione | Pressione di misura, pressione assoluta, pressione sigillata |
| Sovraccarico | ≤10,5 volte l'intervallo nominale |
| Precisione @ 25oC | ±00,25% (tipico) ±0,5% (massimo) |
| Ripetibilità | 00,1% FS |
| Isteresi | 00,1% FS |
| Stabilità a lungo termine | ±00,1% F.S/Anno(Tipico) ±0,2% F.S/Anno(massimo) |
| Drift di temperatura del punto zero | ±0.02% F.S/oC ((≤ 100KPa) ± 0.01% F.S/oC ((> 100KPa) |
| Differenze di temperatura su scala completa | ±0.02% F.S/oC ((≤ 100KPa) ± 0.01% F.S/oC ((> 100KPa) |
| Risposta di frequenza | 2.4Khz |
| Temperatura di compensazione | -20-70oC ((≤10mpa, personalizzabile) |
| Temperatura di funzionamento | -20°C~80°C |
| Temperatura di conservazione | -40°C~120°C |
| Vibrazione | 10 g,55 Hz ~ 2kHz |
| Materiale per le abitazioni | 304316L |
| Materiale del diaframma | 316L |
| Resistenza all'isolamento | 100MΩ 100VDC |
| Classificazione a prova di esplosione | Ex db IIC T6 Gb |
| Classificazione di protezione | Io...P65 |
| Sigillo O-Ring | Fabbricazione a partire da materie plastiche |
| Peso | ~0.25kg |
| Segnale di uscita | Tensione di alimentazione | Tipo di uscita |
| 4 ~ 20 mA | 12 ~ 30VDC | 2/3/4 di filo |
| 0~10/20mA | 3 fili |
|
| 0/1 ~ 5V | ||
| 0/1 ~ 10V | ||
| 0.5 ~ 4.5V | 5VDC | |
| Protocollo di comunicazione RS485 | 3.6 ~ 30V / batteria | 4 fili |
| Tipo | Hirschmann |

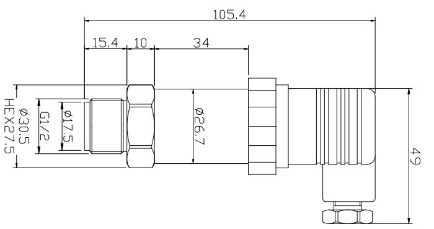

| Dimensione |  |
| Esempi di selezione: |
| Suggerimenti per ordinare: |
1Quando si seleziona il prodotto, assicurarsi che il mezzo da misurare sia compatibile con le parti di contatto del prodotto.
2. Quando si effettua un ordine, si prega di notare che i prodotti a prova di esplosione non includono teste di visualizzazione digitali.
3. Quando si ordinano trasmettitori con testa di visualizzazione LCD o LED, l'alimentazione del trasmettitore non deve essere inferiore a 20VDC.
4Per garantire un funzionamento affidabile del prodotto, si raccomanda agli utenti di installare sul posto dispositivi di protezione contro i fulmini e di assicurarsi che il prodotto e l'alimentazione siano affidabilmente collegati a terra.
5La temperatura nominale di funzionamento dell'anello O in gomma fluorosa è compresa tra -20°C e 250°C. Quando la temperatura di funzionamento del prodotto è inferiore a -20°C, è necessario scegliere una tenuta di anello O in EPDM.
6. La lunghezza di cavo predefinita è di 1,5 m, disponibile in tre materiali. Se non specificato, verrà fornito con materiale di cavo in polietilene.Per favore, specificalo nell'ordine..
7Per requisiti particolari quali forti vibrazioni, forza di impatto istantanea, forti interferenze elettromagnetiche o a radiofrequenza, si prega di informare la nostra azienda e specificarli nell'ordine.
| Ordine Guida | ||||||||
| BPHT24 | Trasmettitore di pressione | |||||||
| Codice | Progetto di costruzione | |||||||
| IX | Visualizzazione del trasmettitore di pressione | IIC/III | Trasmettitore di pressione per apparecchiature industriali generali | |||||
| Intervallo di misura | 0~35Kpa...~35MPa | |||||||
| (0-X) Kpa o MPa | X: Indica l'intervallo di misurazione reale | |||||||
| Codice | Fornitore di energia | |||||||
| D1 | 24VDC | |||||||
| D2 | 5VDC | |||||||
| D3 | Altri | |||||||
| Codice | Segnale di uscita | |||||||
| S1 | 4~20mADC | S5 | 0~20mADC | |||||
| S2 | 1 ~ 5VDC | S6 | 0~10VDC | |||||
| S3 | 0~5VDC | S7 | 0.5~4.5VDC | |||||
| S4 | 0~10mADC | |||||||
| Codice | Connessione a pressione | |||||||
| J1 | M20×1.5 | |||||||
| J2 | G1/2 | |||||||
| J3 | 1/2NPT | |||||||
| Codice | Connessione elettrica | |||||||
| B1 | Hirschmann | |||||||
| B2 | PG7 Plug | |||||||
| B3 | Uscita del cavo sigillato | |||||||
| B4 | 2088 Casing industriali | |||||||
| B5 | 2088 Casing industriali con display | |||||||
| B6 | Altri | |||||||
| Codice | Tipo di pressione | |||||||
| G | Pressione di misura | |||||||
| A | Pressione assoluta | |||||||
| S | Pressione di riferimento sigillata | |||||||
| Domande e risposte |
R: Alta precisione, durata e prestazioni eccellenti.
2. D: Posso personalizzare specifiche speciali?
R: Sì, i nostri ingegneri possono personalizzare i prodotti per soddisfare esigenze specifiche. Forniamo il servizio OEM e ODM
3Q: Qual è la vostra capacità produttiva?
A: Le nostre strutture di produzione possono produrre fino a 30.000 trasmettitori di sensori di pressione al mese, quindi siamo pienamente in grado di soddisfare le esigenze di ordini su larga scala.è consigliabile contattare il nostro team di vendita in anticipo per garantire una produzione regolare e una pianificazione della consegna.
4D: Qual è il periodo di consegna tipico?
R: 5-8 giorni lavorativi per i modelli standard.
5D: Qual è il prezzo dei prodotti?
A: Prezzi competitivi con sconti per ordini di grandi quantità o partner a lungo termine.
6. Q: Qual è la garanzia dei vostri prodotti? E servizio post-vendita?
A: Il nostro tempo di garanzia è di 24 mesi dopo la spedizione, e il nostro servizio post-vendita risponderà con le vostre domande in 24 ore, istruzione remota da rete PC èsempre disponibile.
