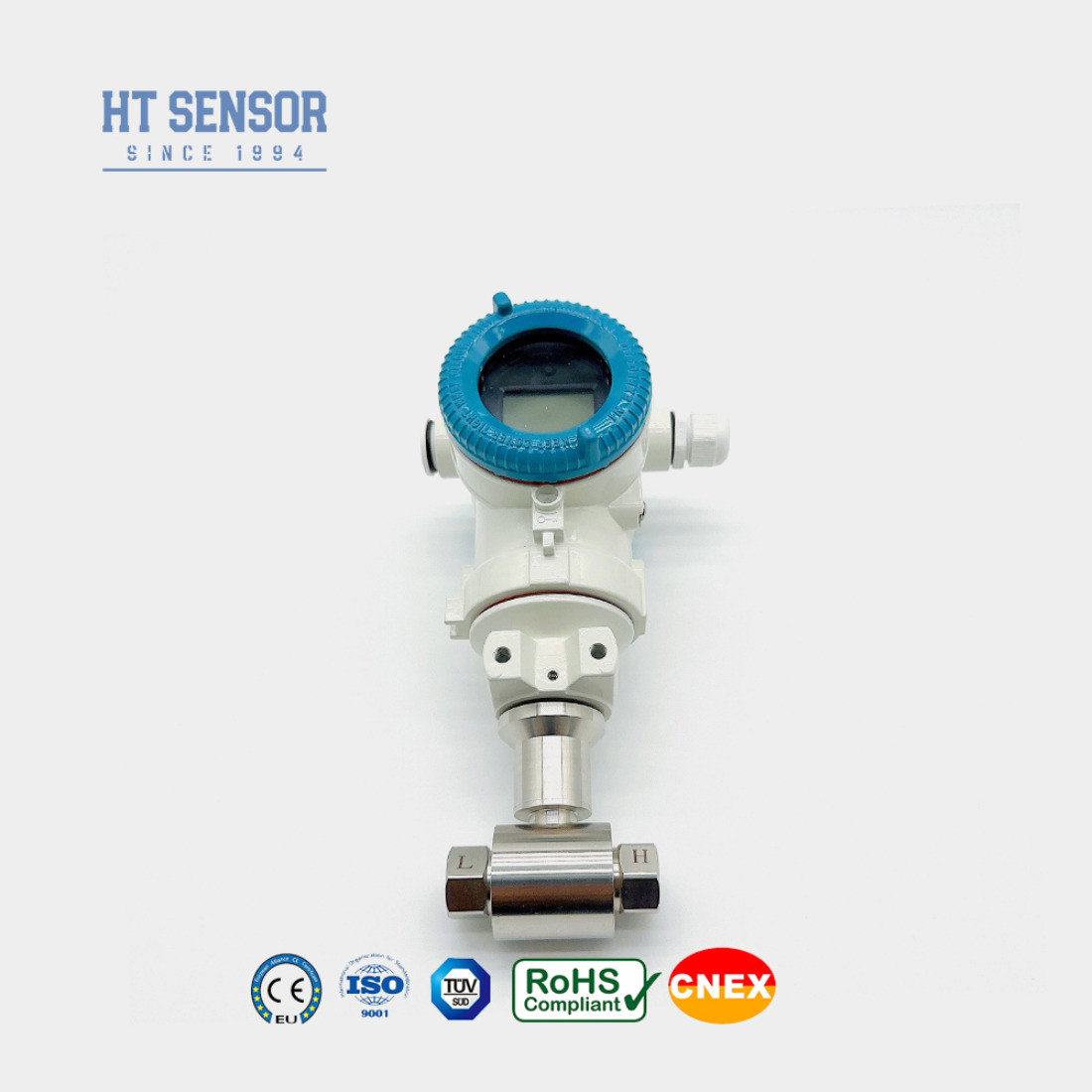

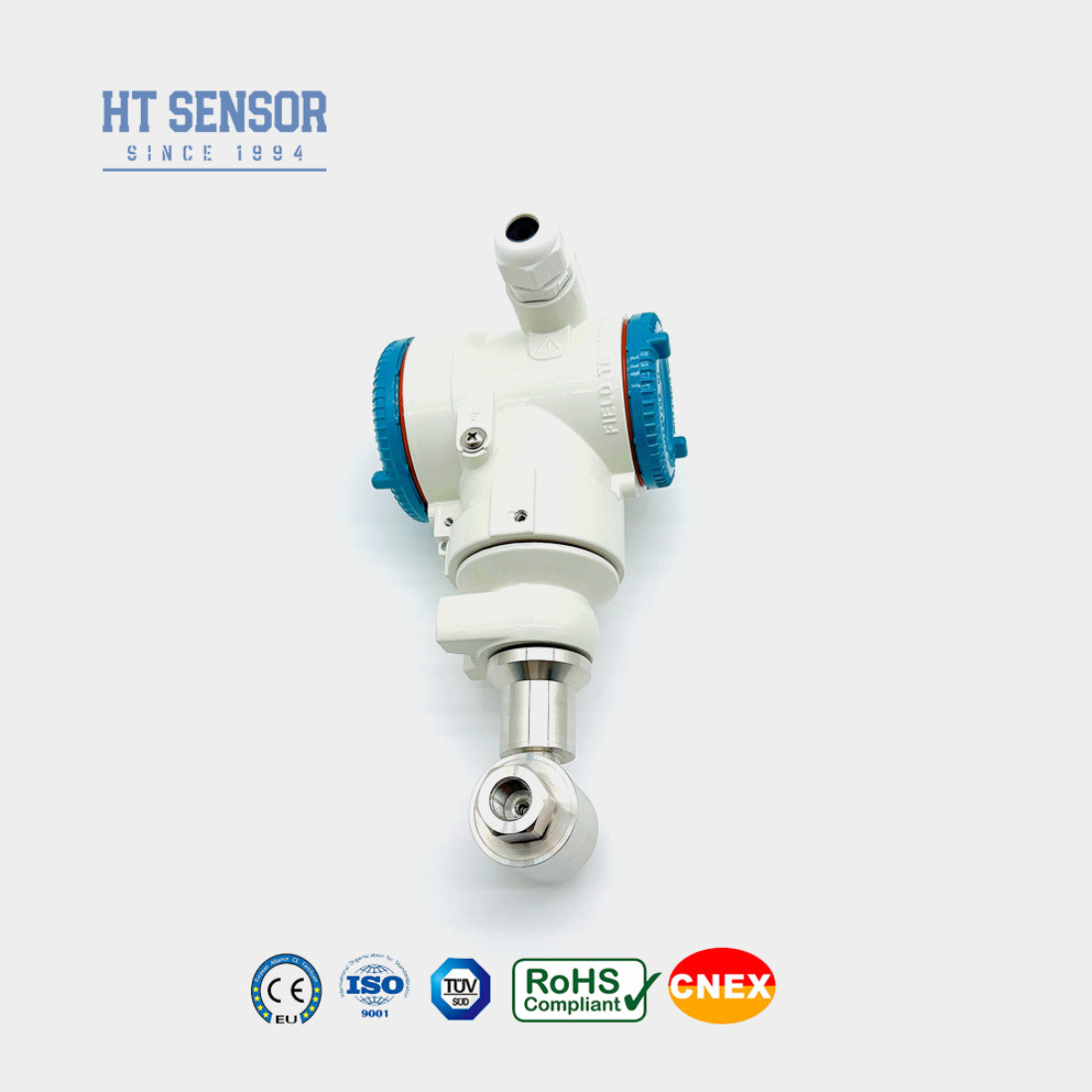

Cassa in alluminio Trasmettitore di pressione Dp Trasmettitore di pressione differenziale ad alta precisione
Product Details
| Modello N.O.: | BP93420D-III | personalizzato: | personalizzato |
|---|---|---|---|
| Max Range: | 2Mpa | uscita: | 4-20mA |
| intervallo minimo: | 10kpa | Tipo di pressione: | Pressione differenziale |
| Pacchetto di trasporto: | Imballaggio standard per l'esportazione con cartone | Specificità: | 10kpa~2Mpa |
| Codice S.A.: | 9026201090 | Tipo: | Trasmettitore di pressione differenziale |
| Medium di misura: | gas o liquido | Grado di precisione: | 00,25%, 0,5%,00,3% |
| Evidenziare |
Cassa in alluminio Dp Trasmettitore di pressione,Dp Trasmettitore di pressione ad alta precisione,Trasduttore di pressione differenziale ad alta precisione |
||
Product Description
Il trasmettitore di pressione differenziale BP93420DIII utilizza un sensore di silicio piezoresistivo.il ponte Wheatstone sul chip sensore produce un segnale di uscita che mostra un'eccellente linearità con la pressione differenzialeQuesto permette di misurare con precisione la pressione differenziale. Il trasmettitore è ideale per effettuare misurazioni di pressione differenziale in diverse applicazioni a gas e liquidi,in particolare in settori come il petrolio, chimica per impianti di condotte.
1.Disegno strutturale in acciaio inossidabile, che lo rende compatto e facile da installare
2. subisce una rigorosa compensazione della temperatura e lo screening di invecchiamento,
1.Adatto per misurare la pressione differenziale di vari gas o liquidi in
L'industria petrolifera, chimica, energetica e idrologica.
2.Applicato nei processi industriali in loco quali petrolio, chimica,
metallurgia, generazione di energia e idrologia
3Misurazione della pressione per condotte e camere di forno
| Intervallo di misura | 0-10KPa......~2MPa |
| Tipo di pressione | Pressione differenziale |
| Sovraccarico a un lato | ≤ 3 volte l'intervallo nominale |
| Pressione statica | Valore minimo compreso tra 5 volte l'intervallo nominale o 7 MPa |
| Precisione @ 25°C | ±0,25% (tipico) ±0,5% (massimo) |
| Ripetibilità | ±0,03% (tipico) ±0,05%FS (massimo) |
| Isteresi | ±0,03% (tipico) ±0,05%FS (massimo) |
| Stabilità a lungo termine | ± 0,5% F.S./anno ((≤ 200KPa) ± 0,2% F.S./anno ((> 200KPa) |
| Drift a temperatura zero | ± 0,01% FS/°C ((> 100KPa), ± 0,02% FS/°C (≤ 100Kpa) |
| Differenze di temperatura | ± 0,01% FS/°C ((> 100KPa), ± 0,02% FS/°C (≤ 100Kpa) |
| Temperatura di compensazione | 0-50°C ((0-10KPa, 0-20KPa), 0-70°C,-10-70°C |
| Temperatura di funzionamento | -30°C~80°C |
| Temperatura di conservazione | -40°C~100°C |
| Vibrazione | 10g,55Hz 2kHz |
| Materiale per le abitazioni | 304 acciaio inossidabile, alluminio fuso |
| Materiale del diaframma | Acciaio inossidabile 316L |
| Resistenza all'isolamento | 100MΩ 100VDC |
| Classificazione a prova di esplosione | Sicurezza intrinseca e resistenza alle esplosioni |
| Classificazione di protezione | Protezione IP65 |
| Peso | ~1,4 kg |
| Segnale di uscita | Tensione di alimentazione | Tipo di uscita |
| 4 ̊20 mA | 15 ̊30VDC | Due/Tre/Quattro fili |
| 4 ¢ 20 mA con Hart | Due fili | |
| Protocollo di comunicazione RS485 | Quattro fili |
Suggerimenti per ordinare:
1, compensazione della temperatura, sensore di pressione in silicio diffuso è semiconduttore, semiconduttore ha forti caratteristiche di temperatura, nessuna compensazione della temperatura,l'errore di misurazione può essere relativamente elevato.
2, il diffuso di silicio sensore di pressione sensore diaframma è solo poche decine di metri di spessore, non toccare.
3, la tensione di alimentazione deve essere stabile, il sensore è in realtà un ponte, la fluttuazione della tensione di alimentazione causerà i cambiamenti di uscita del ponte, influenzando la precisione di misurazione.
4, da utilizzare entro la tensione nominale, la sovra tensione porterà a danni al sensore.
5, l'estremità di uscita non ha corto circuito.
Guida agli ordini
| BP93420 | Trasmettitore di pressione | |||||||
| Codice | Progetto di costruzione | |||||||
| DIII | Trasmettitore di pressione differenziale | |||||||
| Intervallo di misura | 0-10KPa......~2MPa | |||||||
| Codice | Fornitore di energia | |||||||
| D1 | 24VDC | |||||||
| D2 | 5VDC | |||||||
| D3 | Altri | |||||||
| Codice | Segnale di uscita | |||||||
| S1 | 4 ¢ 20mADC | S2 | 4 ¢ 20mADC con Hart | |||||
| S3 | RS485 | |||||||
| Codice | Connessione a pressione | |||||||
| J1 | M20×1,5 maschio | |||||||
| J2 | G1/2 Maschio | |||||||
| J3 | G1/4 Maschio | |||||||
| J4 | 1/2 NPT maschio | |||||||
| J5 | Altri | |||||||
| Codice | Tipo di pressione | |||||||
| D | Pressione differenziale | |||||||
