Trasmettitore a livello di tipo differenziale di condotta Trasmettitore a pressione di silicio diffuso
Product Details
| Modello N.O.: | BP93420DII | Grado di precisione: | ≤ 0,5% F.S. |
|---|---|---|---|
| Intervallo di pressione: | 0-10kpa...~2MPa | Personalizzato: | Personalizzato |
| Peso: | ~ 0,45 kg | Pressione statica: | 5X o 7MPa |
| Pacchetto di trasporto: | Imballaggio standard per l'esportazione con cartone | Tipo: | Trasmettitore di pressione differenziale |
| Medium di misura: | gas o liquido | Classificazione IP: | Protezione IP65 |
| Evidenziare |
Trasmettitore RoH a livello di tipo differenziale di condotta,Trasmettitore di livello di tipo differenziale di silicio diffuso,Trasmettitore di pressione a silicio diffuso RoHs |
||
Product Description

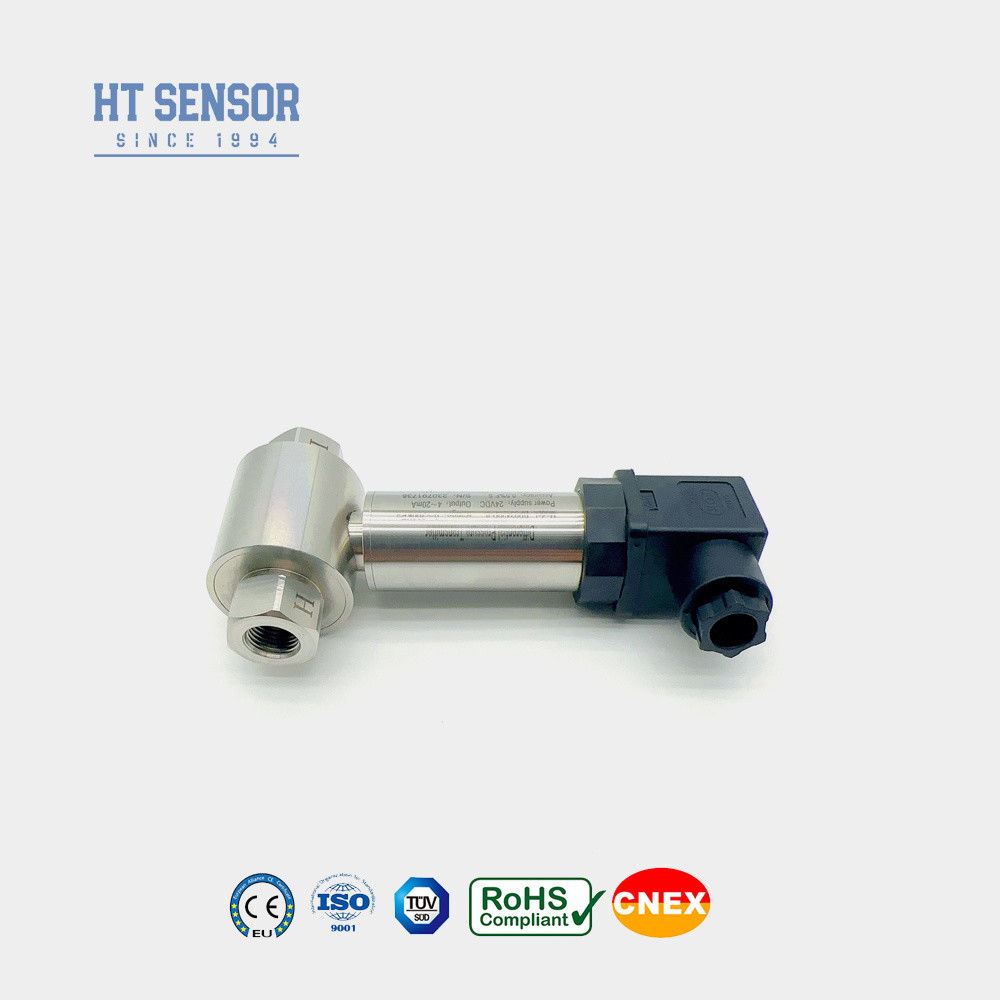

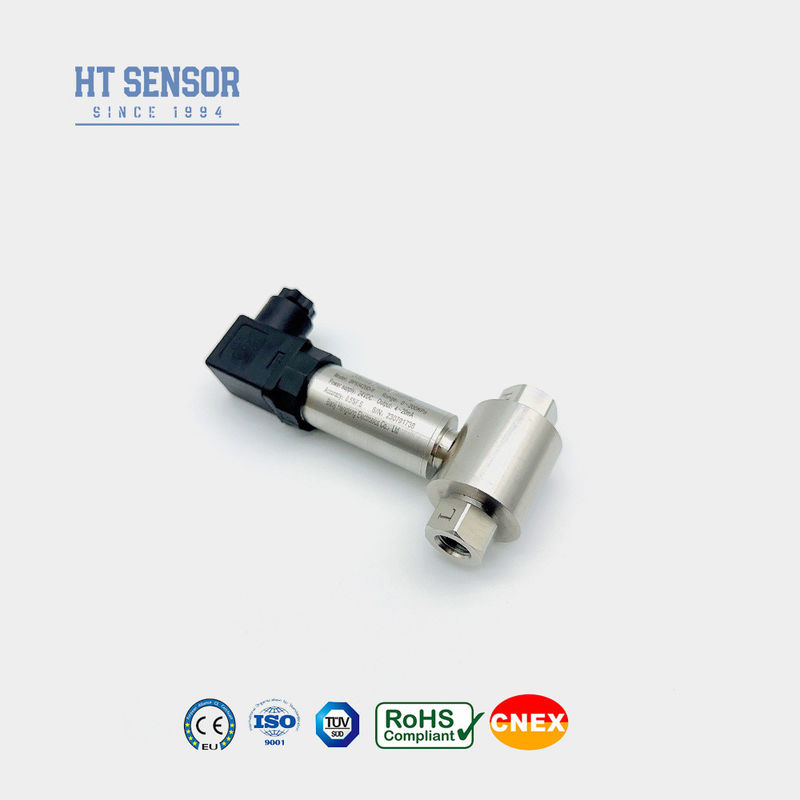

BP93420DII Trasmettitore di pressione differenziale per la misurazione della pressione delle condotte
BP93420DIIDdifferenzialePrisurgenzaTRiscattatore
Introduzione del trasmettitore di pressione differenziale:
Il trasmettitore di pressione differenziale BP93420DII utilizza un sensore di silicio diffuso piezorisistivo.Il sensore adotta una tecnologia lineare e di compensazione della temperatura completamente automatica per garantire l'efficienza e la qualità della produzione di massa. progettazione di una cavità d'aria completamente sigillata e isolata per
Il modulo di trasmissione del segnale adotta la tecnologia di taratura originale per realizzare la regolazione dei parametri facilmente senza strumenti.È adatto per varie misurazioni della pressione differenziale di gas e liquidi in settori come il petrolio, chimici, energetici e idrologici per applicazioni di condotte.
Caratteristiche del prodottodi trasmettitore di pressione differenziale:
1Il trasmettitore è dotato di una struttura in acciaio inossidabile, che lo rende compatto e facile da installare.
2È sottoposto a una rigorosa compensazione della temperatura e allo screening di invecchiamento, garantendo prestazioni stabili e affidabili
3- prove di impatto sulla pressione e di derivazione temporale per garantire una qualità costante
4Temperatura di lavoro dei media: -30-80°C
5. Certificato di sicurezza intrinseca
Applicazionidi trasmettitore di pressione differenziale:
1. Adatto per misurare la pressione differenziale di vari gas o liquidi nelle condotte di industrie quali petrolio, chimica, energia e
di idrologia.
2Applicato nei processi industriali in loco come petrolio, chimica, metallurgia, generazione di energia e idrologia
3Misurazione della pressione per condotte e camere di forno
| Parametri delle prestazioni | |
| Intervallo di misura | 0-10KPa...~2MPa |
| Tipo di pressione | Pressione differenziale |
| Sovraccarico a un lato | ≤ 3 volte l'intervallo nominale |
| Pressione statica | Valore minimo compreso tra 5 volte l'intervallo nominale o 7 MPa |
| Precisione @ 25oC | ±0,25% (tipico) ±0,5% (massimo) |
| Ripetibilità | ±0,03% (tipico) ±0,05%FS (massimo) |
| Isteresi | ±0,03% (tipico) ±0,05%FS (massimo) |
| Stabilità a lungo termine | ± 0,5% F.S./anno ((≤ 200KPa) ± 0,2% F.S./anno ((> 200KPa) |
| Drift a temperatura zero | ± 0,01% FS/oC ((> 100KPa), ± 0,02% FS/oC (≤ 100Kpa) |
| Differenze di temperatura | ± 0,01% FS/oC ((> 100KPa), ± 0,02% FS/oC (≤ 100Kpa) |
| Temperatura di compensazione | 0-50oC ((0-10KPa, 0-20KPa) , 0-70oC, -10-70oC |
| Temperatura di funzionamento | -30°C~80°C |
| Temperatura di conservazione | -40°C~100°C |
| Vibrazione | 10 g,55 Hz ~ 2 kHz |
| Materiale per le abitazioni | 304316L |
| Materiale del diaframma | 316L |
| Resistenza all'isolamento | 100MΩ 100VDC |
| Classificazione a prova di esplosione | Sicurezza intrinseca e resistenza alle esplosioni |
| Classificazione di protezione | Protezione IP65 |
| Peso | ~ 0,45 kg |
| Segnale di uscita | Tensione di alimentazione | Tipo di uscita |
| 4 ~ 20 mA | 12 ~ 30VDC | 2/3/4 di filo |
| 0~10/20mA | 3 filtro |
|
| 0/1 ~ 5V | ||
| 0.5 ~ 4.5V | 5VDC |

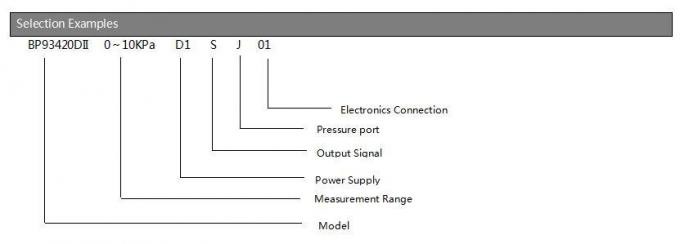

| Ordine Guida | ||||||||
| BP93420XX | Trasmettitore di pressione | |||||||
| Codice | Progetto di costruzione | |||||||
| DII | Trasmettitore di pressione differenziale | |||||||
| Intervallo di misura | 0-10KPa...~2MPa | |||||||
| Codice | Fornitore di energia | |||||||
| D1 | 24VDC | |||||||
| D2 | 5VDC | |||||||
| D3 | Altri | |||||||
| Codice | Segnale di uscita | |||||||
| S1 | 4~20mADC | S5 | 0~20mADC | |||||
| S2 | 1 ~ 5VDC | S6 | 0~10VDC | |||||
| S3 | 0~5VDC | S7 | 0.5~4.5VDC | |||||
| S4 | 0~10mADC | |||||||

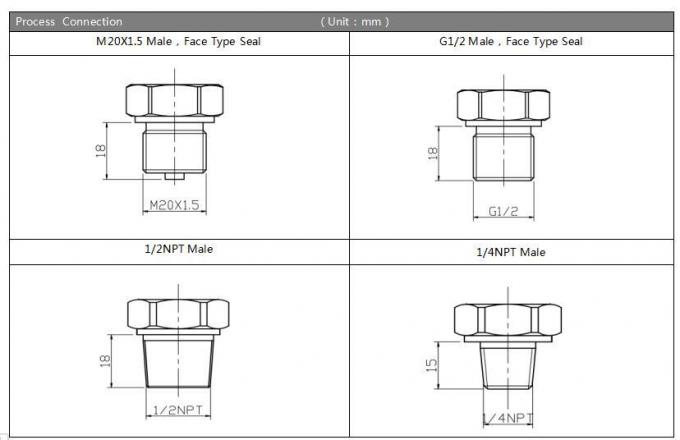

| Codice | Connessione a pressione | |||||||
| J1 | M20×1,5 maschio | |||||||
| J2 | G1/2 Maschio | |||||||
| J3 | G1/4 Maschio | |||||||
| J4 | 1/2 NPT maschio | |||||||
| J5 | Altri | |||||||

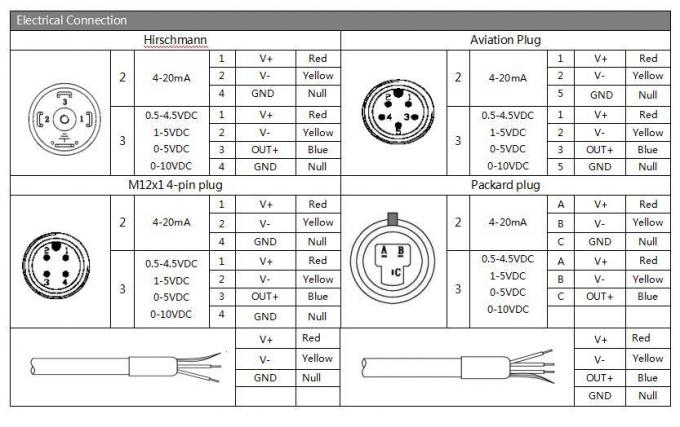

| Codice | Connessione elettrica | |||||||
| B1 | Hirschmann | |||||||
| B2 | PG7 Plug | |||||||
| B3 | Uscita del cavo sigillato | |||||||
| B4 | Altri | |||||||
| Codice | Tipo di pressione | |||||||
| D | Pressione differenziale | |||||||
