Trasmettitore di pressione differenziale di silicio diffuso Trasmettitore di pressione pieoresistivo
Product Details
| Modello N.O.: | BP93420DII | Personalizzato: | Personalizzato |
|---|---|---|---|
| Valutazione di protezione: | Protezione IP65 | Peso: | ~ 0,45 kg |
| Sensore di pressione: | Matrice del sensore NOVA | Pacchetto di trasporto: | Imballaggio standard per l'esportazione con cartone |
| Origine: | Baoji, Cina | Codice S.A.: | 9026201090 |
| Tipo: | Trasmettitore di pressione differenziale | Medium di misura: | gas o liquido |
| Intervallo di pressione: | 0-10kpa...~2MPa | ||
| Evidenziare |
Trasmettitore di pressione differenziale a silicio diffuso,Trasmettitore di pressione differenziale piezoresistivo,Trasmettitore di pressione pieo-resistivo a silicio diffuso |
||
Product Description

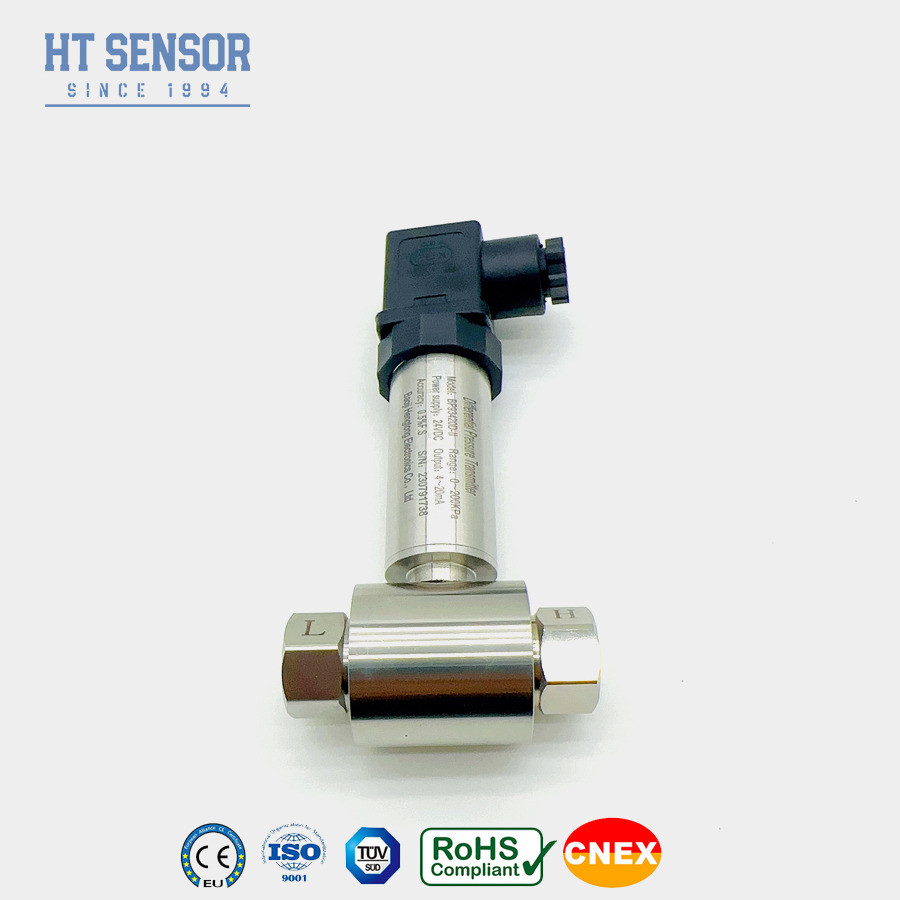

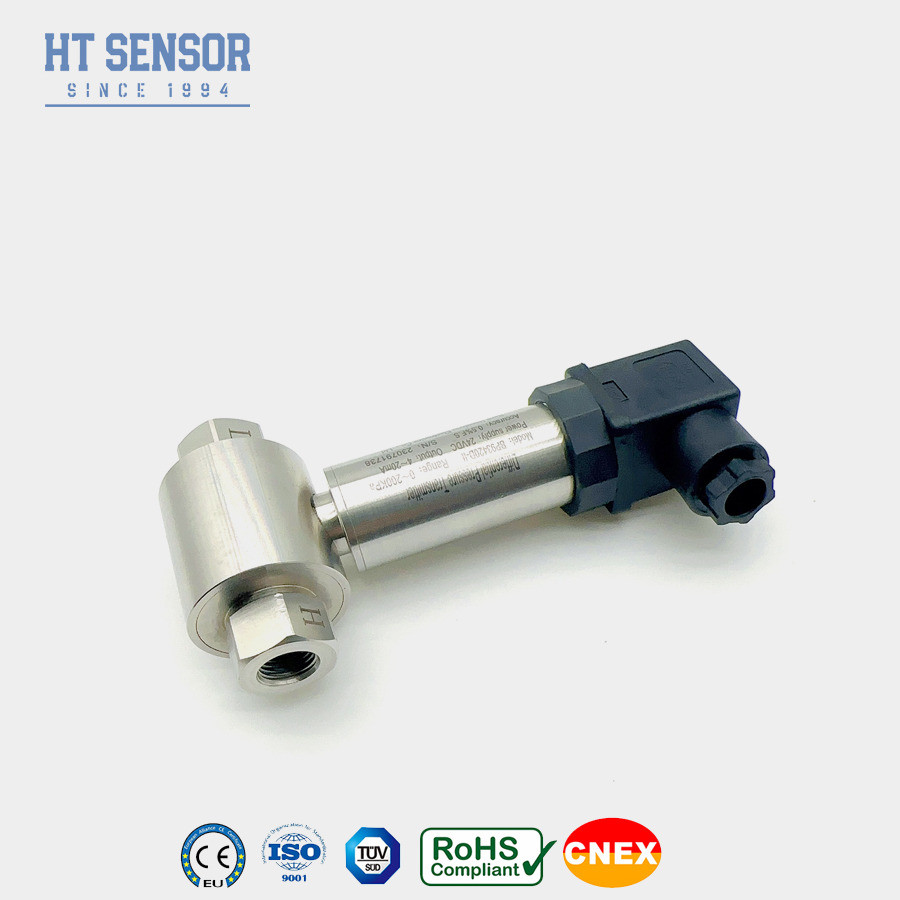

Trasmettitore di pressione differenziale a silicio diffuso pieoresistivo
BP93420DIIDdifferenzialePrisurgenzaTRiscattatore
Introduzione del trasmettitore di pressione differenziale:
BP93420DII trasmettitore di pressione differenziale utilizza un sensore di silicio piezoresistivo diffuso.l'olio di silicone sigillato interno viene trasferito sul chip sensibileQuando la pressione differenziale del mezzo misurato agisce sui diaframmi ondulati alle due estremità del sensore,il segnale di uscita dal ponte Wheatstone sul chip sensore mostra una buona relazione lineare con la pressione differenziale, che consente una misurazione accurata della pressione differenziale. Con la sua alta sensibilità di uscita, buona risposta dinamica, alta precisione di misurazione, buona stabilità, facile da miniaturizzare,ma facilmente influenzato dalla temperatura, per più di 1kpa può essere misurato è la prima scelta per i sensori di medio raggio.
I trasmettitori di pressione differenziale sono progettati per misurare la pressione differenziale di molti gas o liquidi come acqua o olio.con una pressione statica massima ammissibile di + 40 bar, il più piccolo intervallo di misurazione della pressione differenziale standard è già compreso tra 0 e 0, + 50 mbar.
Caratteristiche del prodottodi trasmettitore di pressione differenziale:
1Il trasmettitore è dotato di una struttura in acciaio inossidabile, che lo rende compatto e facile da installare.
2È sottoposto a una rigorosa compensazione della temperatura e allo screening di invecchiamento, garantendo prestazioni stabili e affidabili
3L'interfaccia elettrica può essere selezionata come opzione di collegamento o di cablaggio diretto.
Applicazionidi trasmettitore di pressione differenziale:
1. Adatto per misurare la pressione differenziale di vari gas o liquidi inL'industria petrolifera, chimica, energetica e
di idrologia.
2Applicato nei processi industriali in loco quali petrolio, chimica,metallurgia, generazione di energia e idrologia
3.Misurazione della pressione per condotte e camere di forno
| Parametri delle prestazioni | |
| Intervallo di misura | 0-10KPa...~2MPa |
| Tipo di pressione | Pressione differenziale |
| Sovraccarico a un lato | ≤ 3 volte l'intervallo nominale |
| Pressione statica | Valore minimo compreso tra 5 volte l'intervallo nominale o 7 MPa |
| Precisione @ 25oC | ±0,25% (tipico) ±0,5% (massimo) |
| Ripetibilità | ±0,03% (tipico) ±0,05%FS (massimo) |
| Isteresi | ±0,03% (tipico) ±0,05%FS (massimo) |
| Stabilità a lungo termine | ± 0,5% F.S./anno ((≤ 200KPa) ± 0,2% F.S./anno ((> 200KPa) |
| Drift a temperatura zero | ± 0,01% FS/oC ((> 100KPa), ± 0,02% FS/oC (≤ 100Kpa) |
| Differenze di temperatura | ± 0,01% FS/oC ((> 100KPa), ± 0,02% FS/oC (≤ 100Kpa) |
| Temperatura di compensazione | 0-50oC ((0-10KPa, 0-20KPa) , 0-70oC, -10-70oC |
| Temperatura di funzionamento | -30°C~80°C |
| Temperatura di conservazione | -40°C~100°C |
| Vibrazione | 10 g,55 Hz ~ 2 kHz |
| Materiale per le abitazioni | 304316L |
| Materiale del diaframma | 316L |
| Resistenza all'isolamento | 100MΩ 100VDC |
| Classificazione a prova di esplosione | Sicurezza intrinseca e resistenza alle esplosioni |
| Classificazione di protezione | Protezione IP65 |
| Peso | ~ 0,45 kg |
| Segnale di uscita | Tensione di alimentazione | Tipo di uscita |
| 4 ~ 20 mA | 12 ~ 30VDC | 2/3/4 di filo |
| 0~10/20mA | 3 filtro |
|
| 0/1 ~ 5V | ||
| 0.5 ~ 4.5V | 5VDC |
| Suggerimenti per ordinare |
2Per garantire un funzionamento affidabile, si raccomanda di installare un collettore a tre valvole tra il punto di misura e il trasmettitore.assicurando un'applicazione di pressione lenta ed uniforme alle camere a pressione positiva e negativa del trasmettitore.
3Durante l'installazione è consigliabile posizionare le interfacce di pressione in orizzontale alle due estremità per ridurre al minimo l'impatto del luogo di installazione sul prodotto.
4- per esigenze particolari quali forti vibrazioni, forza di impatto istantanea, forti interferenze elettromagnetiche o interferenze a radiofrequenza,per favore, informi la nostra azienda e specifica questi requisiti nell'ordine
| Ordine Guida | ||||||||
| BP93420XX | Trasmettitore di pressione | |||||||
| Codice | Progetto di costruzione | |||||||
| DII | Trasmettitore di pressione differenziale | |||||||
| Intervallo di misura | 0-10KPa...~2MPa | |||||||
| Codice | Fornitore di energia | |||||||
| D1 | 24VDC | |||||||
| D2 | 5VDC | |||||||
| D3 | Altri | |||||||
| Codice | Segnale di uscita | |||||||
| S1 | 4~20mADC | S5 | 0~20mADC | |||||
| S2 | 1 ~ 5VDC | S6 | 0~10VDC | |||||
| S3 | 0~5VDC | S7 | 0.5~4.5VDC | |||||
| S4 | 0~10mADC | |||||||
| Codice | Connessione a pressione | |||||||
| J1 | M20×1,5 maschio | |||||||
| J2 | G1/2 Maschio | |||||||
| J3 | G1/4 Maschio | |||||||
| J4 | 1/2 NPT maschio | |||||||
| J5 | Altri | |||||||
| Codice | Connessione elettrica | |||||||
| B1 | Hirschmann | |||||||
| B2 | PG7 Plug | |||||||
| B3 | Uscita del cavo sigillato | |||||||
| B4 | Altri | |||||||
| Codice | Tipo di pressione | |||||||
| D | Pressione differenziale | |||||||
