10kpa~2MPa Trasduttore di pressione differenziale 4-20ma Sensore di livello di pressione differenziale
Product Details
| Modello N.O.: | BP93420DII | personalizzato: | personalizzato |
|---|---|---|---|
| Distanza: | 10kpa~2Mpa | Pacchetto di trasporto: | Imballaggio standard per l'esportazione con cartone |
| Marchio: | Sensore HT | Codice S.A.: | 9026201090 |
| Tipo: | Trasmettitore di pressione differenziale | Tipo di struttura: | Trasmettitore di pressione di silicio diffuso |
| Medium di misura: | gas o liquido | Grado di precisione: | 00,25%, 0,5% |
| Intervallo di pressione: | 0-10kpa...~2MPa | ||
| Evidenziare |
Trasduttore di pressione differenziale di 2 MPa,Trasduttore di pressione differenziale 4-20ma,Sensore di livello di pressione differenziale da 4 a 20 ma |
||
Product Description

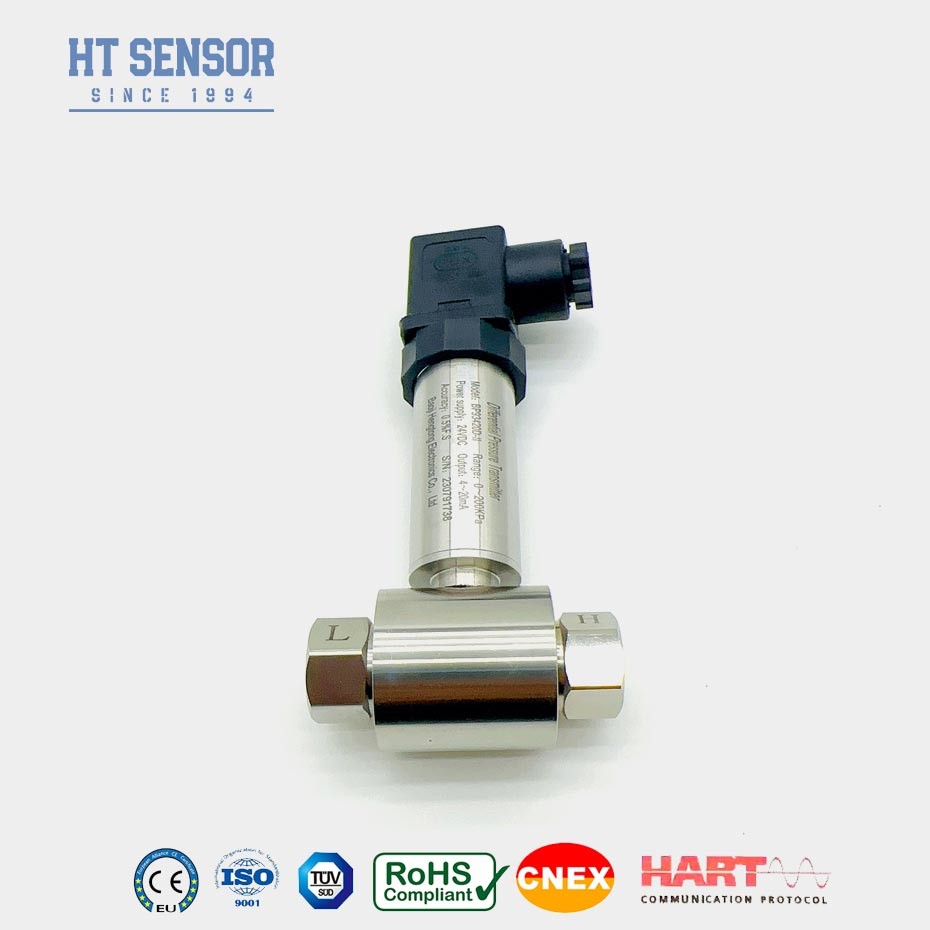

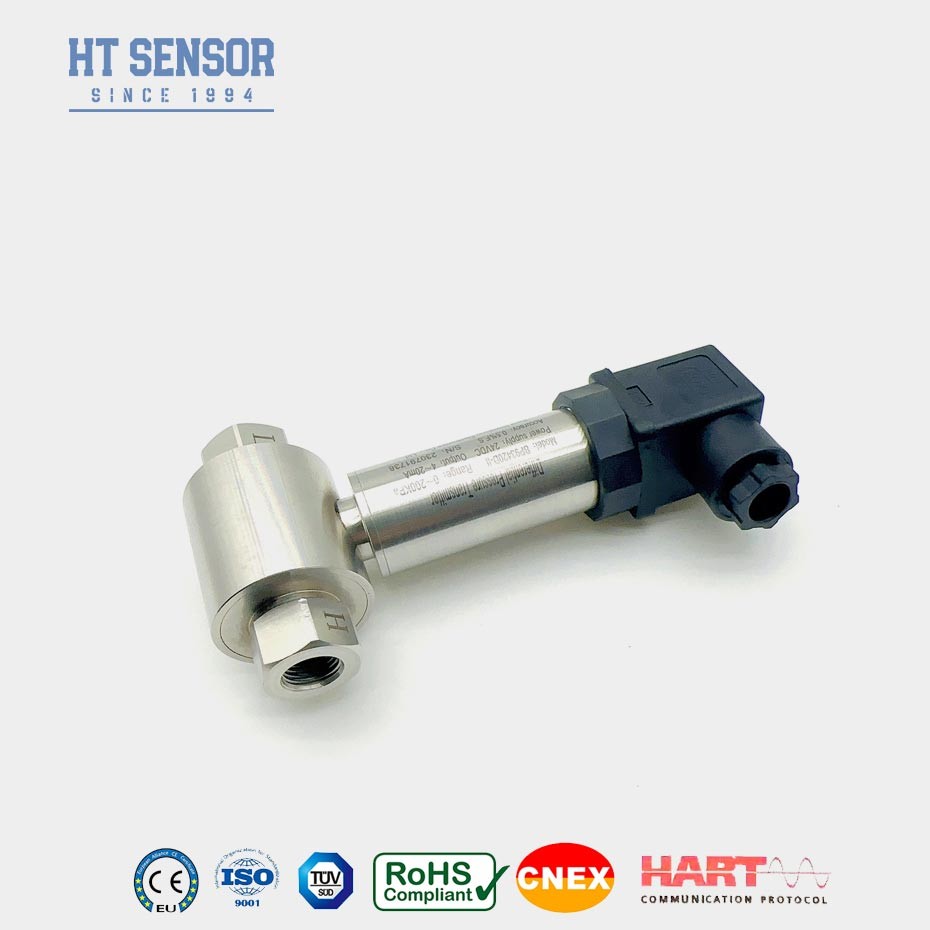

BP93420DII DIFFERENZIALE PRESSIONE TRANSMITTER 4-20MA SIGNALOUTPUT fabbricato in Cina
Introduzione del trasmettitore di pressione differenziale:
Il trasmettitore di pressione differenziale BP93420DII utilizza un sensore di silicio diffuso piezoresistivo.con diaframmi ondulati alle due estremità del sensore, il segnale di uscita dalIl ponte Wheatstone sul chip sensore mostra una buona relazione lineare conla pressione differenziale, che consente una misurazione accurata della pressione differenzialeè adatto a varie pressioni differenziali di gas e liquidimisurazioni in settori come petrolio, chimica, energia e idrologiaper applicazioni in condotte.
Caratteristiche del prodotto:
1. progettazione strutturale in acciaio inossidabile, rendendolo compatto
2. ampia compensazione di temperatura,che garantisce prestazioni stabili e affidabili
3La connessione elettronica può essere selezionata come connettore plug-in o DIN43650, M12.
Applicazioni:
1. Adatto per misurare la pressione differenziale di vari gas o liquidi inL'industria petrolifera, chimica, energetica e
di idrologia.
2Applicato nei processi industriali in loco quali petrolio, chimica,metallurgia, generazione di energia e idrologia
3.Misurazione della pressione per condotte e camere di forno
Parametri delle prestazioni:
| Intervallo di misura | 0-10KPa...~2MPa |
| Tipo di pressione | Pressione differenziale |
| Sovraccarico a un lato | ≤ 3 volte l'intervallo nominale |
| Pressione statica | Valore minimo compreso tra 5 volte l'intervallo nominale o 7 MPa |
| Precisione @ 25oC | ±0,25% (tipico) ±0,5% (massimo) |
| Ripetibilità | ±0,03% (tipico) ±0,05%FS (massimo) |
| Isteresi | ±0,03% (tipico) ±0,05%FS (massimo) |
| Stabilità a lungo termine | ± 0,5% F.S./anno ((≤ 200KPa) ± 0,2% F.S./anno ((> 200KPa) |
| Drift a temperatura zero | ± 0,01% FS/oC ((> 100KPa), ± 0,02% FS/oC (≤ 100Kpa) |
| Differenze di temperatura | ± 0,01% FS/oC ((> 100KPa), ± 0,02% FS/oC (≤ 100Kpa) |
| Temperatura di compensazione | 0-50oC ((0-10KPa, 0-20KPa) , 0-70oC, -10-70oC |
| Temperatura di funzionamento | -30°C~80°C |
| Temperatura di conservazione | -40°C~100°C |
| Vibrazione | 10 g,55 Hz ~ 2 kHz |
| Materiale per le abitazioni | 304316L |
| Materiale del diaframma | 316L |
| Resistenza all'isolamento | 100MΩ 100VDC |
| Classificazione a prova di esplosione | Sicurezza intrinseca e resistenza alle esplosioni |
| Classificazione di protezione | Protezione IP65 |
| Peso | ~ 0,45 kg |
| Segnale di uscita | Tensione di alimentazione | Tipo di uscita |
| 4 ~ 20 mA | 12 ~ 30VDC | 2/3/4 di filo |
| 0~10/20mA | 3 filtro |
|
| 0/1 ~ 5V | ||
| 0.5 ~ 4.5V | 5VDC |
Suggerimenti per ordinare:
1. Quando si seleziona il prodotto, assicurarsi che il mezzo di misura sia compatibile con le parti in contatto del prodotto.
2Per garantire un funzionamento affidabile, si raccomanda di installare un collettore a tre valvole tra il punto di misura e il trasmettitore.assicurando un'applicazione di pressione lenta ed uniforme alle camere a pressione positiva e negativa del trasmettitore.
3Durante l'installazione è consigliabile posizionare le interfacce di pressione in orizzontale alle due estremità per ridurre al minimo l'impatto del luogo di installazione sul prodotto.
4- per esigenze particolari quali forti vibrazioni, forza di impatto istantanea, forti interferenze elettromagnetiche o interferenze a radiofrequenza,per favore, informi la nostra azienda e specifica questi requisiti nell'ordine
Ordine Guida:
| BP93420XX | Trasmettitore di pressione | |||||||
| Codice | Progetto di costruzione | |||||||
| DII | Trasmettitore di pressione differenziale | |||||||
| Intervallo di misura | 0-10KPa...~2MPa | |||||||
| Codice | Fornitore di energia | |||||||
| D1 | 24VDC | |||||||
| D2 | 5VDC | |||||||
| D3 | Altri | |||||||
| Codice | Segnale di uscita | |||||||
| S1 | 4~20mADC | S5 | 0~20mADC | |||||
| S2 | 1 ~ 5VDC | S6 | 0~10VDC | |||||
| S3 | 0~5VDC | S7 | 0.5~4.5VDC | |||||
| S4 | 0~10mADC | |||||||

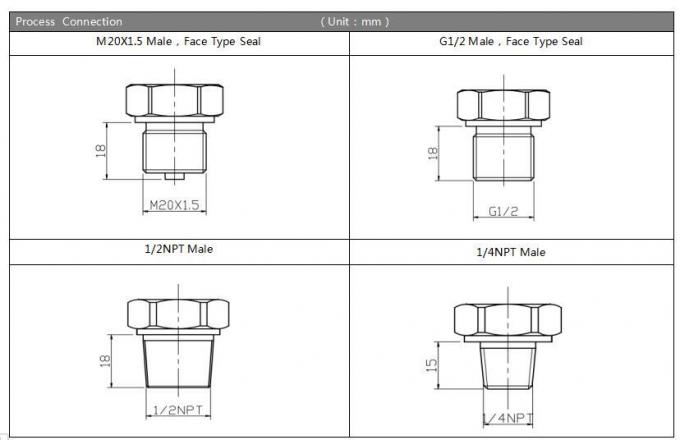

| Codice | Connessione a pressione | |||||||
| J1 | M20×1,5 maschio | |||||||
| J2 | G1/2 Maschio | |||||||
| J3 | G1/4 Maschio | |||||||
| J4 | 1/2 NPT maschio | |||||||
| J5 | Altri | |||||||
| Codice | Connessione elettrica | |||||||
| B1 | Hirschmann | |||||||
| B2 | PG7 Plug | |||||||
| B3 | Uscita del cavo sigillato | |||||||
| B4 | Altri | |||||||
| Codice | Tipo di pressione | |||||||
| D | Pressione differenziale | |||||||
| Domande e risposte |
R: Generalmente, l'imballaggio è in scatole di cartone.
Q2. Quali sono i vostri termini commerciali e i termini di pagamento si può accettare?
A: Termini commerciali: EXW, FOB, CFR, CIF per la vostra convenienza Termini di pagamento: 100% T/T o carta di credito o pagamento anticipato prima della spedizione
Q3. Che mi dici del tuo tempo di consegna?
R: Generalmente, tipo standard: 6-7 giorni lavorativi dopo la conferma dell'ordine. tipo non standard: 8-10 giorni lavorativi dopo la conferma dell'ordine.
Q4. Qual è il vostro MOQ?
R: Non abbiamo richieste di MOQ, 1 pezzo per scopi di prova è accettabile.
Q5. Come si garantisce una buona qualità del prodotto?
A: Abbiamo un completo sistema di controllo qualità; Tutti i nostri prodotti sono completamente controllati da IQC, dipartimenti OQC prima di spedizione ai nostri clienti.
Q6. Per quanto tempo è valido il vostro preventivo?
R: Il nostro preventivo è valido per 12 mesi.
Q7. Puoi accettare il marchio OEM?
R: Sì, possiamo accettare il marchio OEM senza costi aggiuntivi.
Q8. Quanto dura la garanzia del prodotto?
R: 7 giorni di sostituzione e 12 mesi di riparazione gratuita per problemi di qualità.
Q9. Come consegna la merce?
R: Possiamo spedire merci tramite DHL, TNT, UPS, SF, EMS per il trasporto prepagato, possiamo anche utilizzare il proprio conto di corriere per effettuare il ritiro del trasporto, solo per la vostra comodità.
Q10. Puoi produrre in base ai campioni?
A: Sì, possiamo produrre per i vostri campioni o disegni tecnici. A: 7 giorni di sostituzione e 12 mesi di riparazione gratuita per il problema di qualità.
