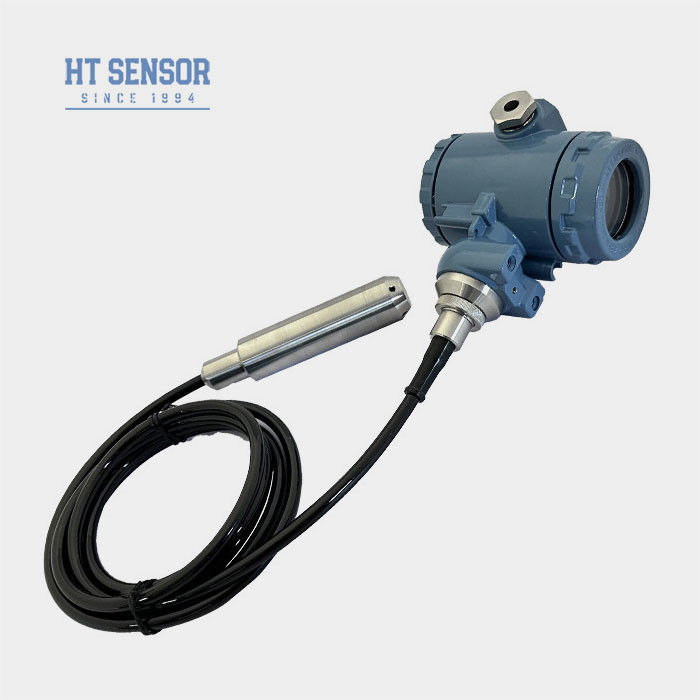

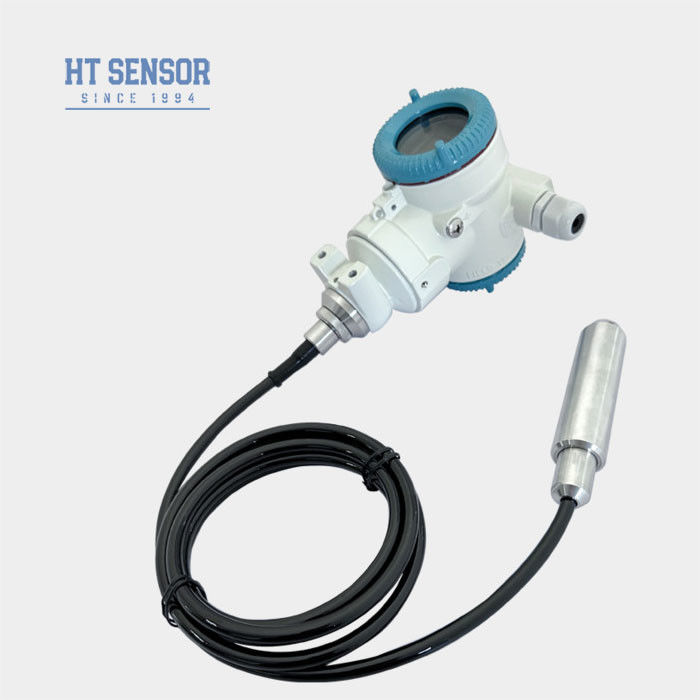

BHZ93420-III Sereies Sensore di livello del liquido 316L Trasmettitore di pressione
Product Details
| Modello N.O.: | BHZ93420-III | Progettazione: | Accept su misura |
|---|---|---|---|
| Cavo: | PE, PU, PTFE | Accuratezza: | 00,25%,00,3%, 0,5% |
| Materiale del diaframma: | Acciaio inossidabile 316 | Peso netto: | 1.6KG |
| Pacchetto di trasporto: | Cartucce | Marchio: | Sensore HT |
| Origine: | Shaan Xi | Codice S.A.: | 90261000 |
| Capacità di alimentazione: | 500-1000 | Tipo: | Tipo di piezoresistente al silicio |
| Progettazione della struttura: | Tipo di input | Tipo di visualizzazione: | LED |
| Grado di precisione: | 0.1%,00,25% | Classificazione IP: | Protezione IP68 |
| Evidenziare |
BHZ93420-III Sensore di livello del liquido della serie Bereies,Sensore di livello del liquido 316L,316L Trasmettitore di pressione Accordo Hart |
||
Product Description
HT BHZ93420-III SERIE Trasmettitore a livello liquido con accordo di Hart
BHZ93420IIILliquido livelloTRiscattatore
Introduzione:
BHZ93420-III trasmettitore di livello liquido intelligente di tipo inserimento è dotato di un Il sensore di pressione in silicio piezoresistivo come elemento di misurazione del segnale misura la pressione statica, direttamente proporzionale al livello del liquido.Il trasmettitore utilizza il protocollo di comunicazione HART per ottenere la trasmissione del segnale digitale e la comunicazione bidirezionale.
Il trasmettitore di livello di liquido di ingresso del display LED/LCD deve essere rivestito di funzioni quali il valore del livello di liquido, lo stato dell'allarme, lo stato di funzionamento, la commutazione dell'unità e i parametri di configurazione,in modo che gli utenti possano intuitivamente comprendere e utilizzare il trasmettitore di livello liquido
Caratteristiche del prodotto:
- uscita di protocollo di comunicazione HART, con capacità di visualizzazione
- Alta precisione ed eccellente stabilità
- Classificazione a prova di esplosione: ExiaIICT6
- Livello di protezione elevato, IP68
- Disponibili cavi PE, PTFT, PU
- Disponibilità di più strutture, per soddisfare le diverse esigenze dei clienti sul posto
- Compatibile con 316LSS, liquidi non corrosivi
- Monitoraggio dei livelli idrici in varie applicazioni quali acque reflue, acque industriali e municipali, serbatoi d'acqua, pozzi, fiumi, acque di mare, laghi, ecc.
- Monitoraggio del livello del serbatoio del gasolio, del carburante e di altri oli
Parametri di prestazione:
| Intervallo di misura | 10 m... 400 mH2O |
| Tipo di pressione | Pressione di misura, pressione assoluta, pressione sigillata |
| Sovraccarico | ≤ 2X gamma nominale |
| Precisione @ 25°C | ±0,1% (tipico) ±0,2% (massimo) |
| Ripetibilità | ±0,03% (tipico) ±0,05%FS (massimo) |
| Isteresi | ±0,03% (tipico) ±0,05%FS (massimo) |
| Stabilità a lungo termine | ± 0,15% F.S/anno (massimo) |
| Drift a temperatura zero | ± 0,01% FS/°C ((> 100KPa), ± 0,02% FS/°C (≤ 100Kpa) |
| Differenze di temperatura | ± 0,01% FS/°C ((> 100KPa), ± 0,02% FS/°C (≤ 100Kpa) |
| Temperatura di compensazione | 0-50°C (0-1m. 0-2m); 0-70°C |
| Temperatura di funzionamento | -20~80°C |
| Temperatura di conservazione | -30-100°C |
| Vibrazione | 10g,55Hz 2kHz |
| Shock | 100 g |
| Materiale per le abitazioni | Fuso di alluminio, acciaio inossidabile 1Cr18Ni9Ti |
| Materiale del diaframma | Acciaio inossidabile 316L |
| Resistenza all'isolamento | ¥100MΩ@100VDC |
| Classificazione a prova di esplosione | ExiaIICT6 |
| Classificazione di protezione | Protezione IP68 |
| Sigillo O-Ring | Fabbricazione a partire da materie plastiche |
| Peso | ~1,6 kg (senza cavo) |
| Materiale del cavo | Cavi di polietilene, poliuretano, PTFE |
| Segnale di uscita | Tensione di alimentazione | Tipo di uscita |
| 4 ¢ 20 mA con Hart | 15 ̊30VDC | 2 fili |

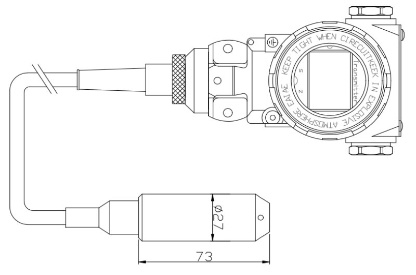

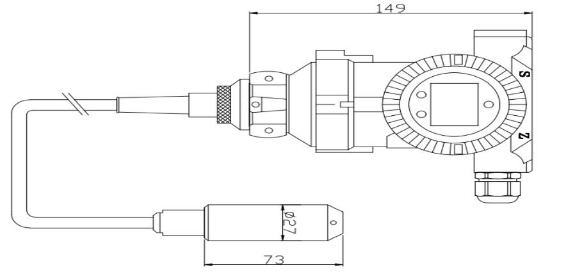

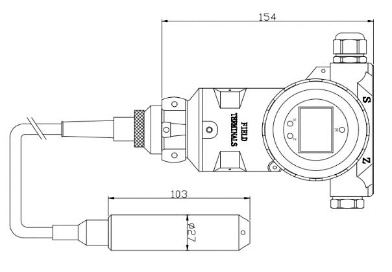

| Progetto di costruzione | |
| 2088 |
|
| 3051A | |
| 3051 | |
| Connessione elettrica | ||||
|
4-20mA (HART) |
1 | V+ | Rosso |
| 2 | V- | Giallo | ||
| 3 | NC | |||
| 4 | NC | |||
|
4-20mA (HART) |
1 | V+ | Rosso |
| 2 | V- | Giallo | ||
| 3 | NC | |||
| 4 | NC | |||
|
4-20mA (HART) |
1 | V+ | Rosso |
| 2 | V- | Giallo | ||
| 3 | GND | |||
| 4 | NC | |||
| Esempi di selezione |
Suggerimenti per ordinare:
1Si prega di assicurarsi che il mezzo misurato sia compatibile con i componenti del prodotto in contatto con esso durante la selezione.
2. Dovrebbe essere specificata la densità del mezzo misurato.
3Per le forti interferenze elettromagnetiche o radiofrequenti, si prega di fornire dettagli alla nostra azienda e indicarlo nell'ordine.
4Per garantire il funzionamento affidabile del prodotto, si raccomanda agli utenti di installare sul posto dispositivi di protezione da fulmini e di assicurarsi che il prodotto e l'alimentazione siano affidabilmente collegati a terra.

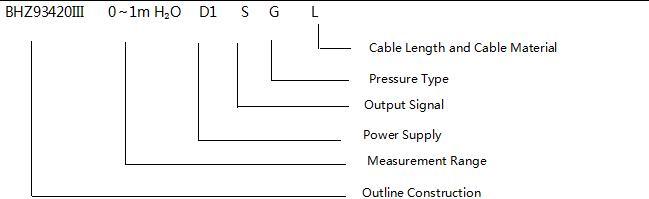

GuidaOrdine:
| BHZ93420 | Codice | Progetto di costruzione | ||||||||
| III | Trasmettitore intelligente del livello del liquido | |||||||||
| Intervallo di misura | 0~10m...400m | |||||||||
| Codice | Fornitore di energia | |||||||||
| D1 | 24VDC | |||||||||
| Codice | Segnale di uscita | |||||||||
| S1 | 4~20mADC | S2 | 4~20mADCconH- l'arte | |||||||
| Codice | Connessione elettrica | |||||||||
| B4 | 2088 con visualizzazione | |||||||||
| B5 | 3051 | |||||||||
| B6 | 3051A | |||||||||
| Codice | Tipo di pressione | |||||||||
| G | Pressione di misura | |||||||||
| A | Pressione assoluta | |||||||||
| S | Pressione di riferimento sigillata | |||||||||
| Codice | Materiale del cavo | |||||||||
| C1 | PE | |||||||||
| C2 | PU | |||||||||
| C3 | PTFE | |||||||||
