Gas Liquid Transmitter di pressione dell'olio di silicio BP170 4 20mA Sensore del trasmettitore
Product Details
| Modello N.O.: | BP170 | Valutazione di protezione: | Protezione IP65 |
|---|---|---|---|
| Segnale di uscita: | 4-20ma | Peso: | 00,3 kg |
| Materiale per le abitazioni: | 304 S.S. | Tipo di pressione: | Pressione di misura, pressione assoluta, pressione sigillata |
| Pacchetto di trasporto: | Imballaggio standard per l'esportazione con cartone | Codice S.A.: | 9026209090 |
| Capacità di alimentazione: | 2000PCS/Month | Medium di misura: | gas o liquido |
| Grado di precisione: | 00,25%, 0,5%,00,3% | Intervallo di pressione: | 0kpa~10kpa...10MPa |
| Pressione sovraccarico: | 2X della gamma nominale | ||
| Evidenziare |
Trasmettitori di pressione per olio di silicio RoH,Trasmettitore di pressione dell'olio 20mA,BP170 4 20mA Sensore trasmettitore |
||
Product Description

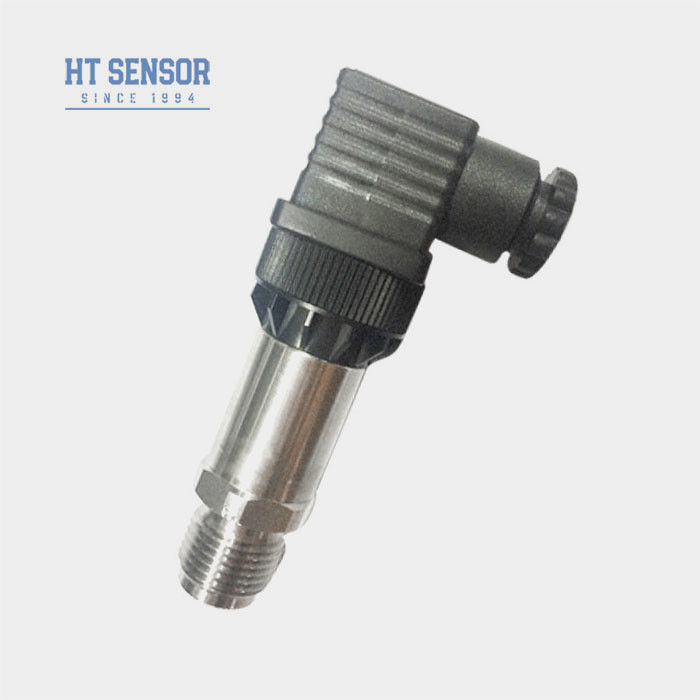

BP170 Trasmettitore di pressione
Introduzione del sensore del trasmettitore di pressione:
Il trasmettitore di pressione BP170 utilizza come elemento di misurazione del segnale il nucleo riempito di olio isolato in silicio resistente alla pressione della serie HT.Il circuito di elaborazione del segnale si trova all'interno di un alloggiamento in acciaio inossidabile, convertendo il segnale del sensore in un segnale di uscita standard. Il prodotto è stato sottoposto a rigorosi test e screening di invecchiamento per componenti, semilavorati e prodotti finiti,garantire prestazioni stabili e affidabili.Fabbricato in acciaio di alta qualità con ottima resistenza alla corrosione, adatto per la misurazione di vari mezzi corrosivi e disponibili vari tipi di segnale di uscita,come 4-20mA, 0-5V, ecc., per adattarsi ai diversi requisiti del sistema di controllo
Caratteristiche del prodotto:
1Ampia gamma di misura, struttura in acciaio inossidabile, diverse forme di interfaccia di pressione
2- Design compatto e leggero
3. Zero e regolabile a scala completa
4. Alta precisione, struttura in acciaio inossidabile
5.Ha buone prestazioni lineari e può fornire risultati di misurazione della pressione accurati
Applicazioni:
1Misurazione della pressione di gas e liquidi non corrosivi con acciaio inossidabile 316L
2Applicato nelle industrie marittime e aeronautiche
3Utilizzato nei processi industriali in loco come petrolio, chimica, metallurgia, generazione di energia e idrologia
4Utilizzato nei sistemi di controllo idraulici e pneumatici
| Parametri di prestazione: | |
| Intervallo di misura | 0kPa ~ 10kPa... 10MPa |
| Tipo di pressione | Pressione di misura, pressione assoluta, pressione sigillata |
| Sovraccarico | ≤ 1,5 volte l'intervallo nominale |
| Precisione @ 25oC | ±0,25% (tipico) ±0,5% (massimo) |
| Ripetibilità e isteresi | 00,1% FS |
| Stabilità a lungo termine | ± 0,1% F.S./anno (tipo) ± 0,2% F.S./anno (massimo) |
| Drift di temperatura del punto zero | ± 0,02% F.S/oC ((≤ 100KPa) ± 0,01% F.S/oC ((> 100KPa) |
| Differenze di temperatura su scala completa | ± 0,02% F.S/oC ((≤ 100KPa) ± 0,01% F.S/oC ((> 100KPa) |
| Risposta di frequenza | 2.4Khz |
| Temperatura di compensazione | 0-70oC ((≤10mpa, personalizzabile) |
| Temperatura di funzionamento | -20°C~80°C |
| Temperatura di conservazione | -40°C~120°C |
| Vibrazione | 10 g,55 Hz ~ 2 kHz |
| Materiale per le abitazioni | 304316L |
| Materiale del diaframma | 316L |
| Resistenza all'isolamento | 100MΩ 100VDC |
| Classificazione a prova di esplosione | Ex db IIC T6 Gb |
| Classificazione di protezione | Protezione IP65 |
| Sigillo O-Ring | Fabbricazione a partire da materie plastiche |
| Peso | ~ 1 kg |
| Segnale di uscita | Tensione di alimentazione | Tipo di uscita |
| 4 ~ 20 mA | 12 ~ 30VDC | 2/3/4 di filo |
| 0~10/20mA | 3 fili |
|
| 0/1 ~ 5V | ||
| 0/1 ~ 10V | ||
| 0.5 ~ 4.5V | 5VDC |

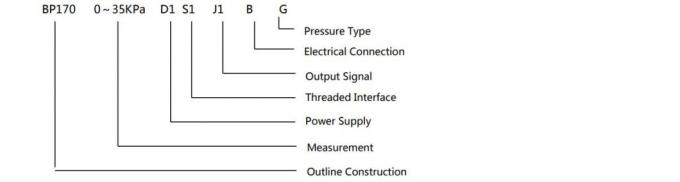

Esempi di selezione:
Suggerimenti per ordinare:
1Quando si seleziona il prodotto, assicurarsi che il mezzo da misurare sia compatibile con le parti di contatto del prodotto.
2. Quando si effettua un ordine, si prega di notare che i prodotti a prova di esplosione non includono teste di visualizzazione digitali.
3. Quando si ordinano trasmettitori con testa di visualizzazione LCD o LED, l'alimentazione del trasmettitore non deve essere inferiore a 20VDC.
4Per garantire un funzionamento affidabile del prodotto, si raccomanda agli utenti di installare sul posto dispositivi di protezione contro i fulmini e di assicurarsi che il prodotto e l'alimentazione siano affidabilmente collegati a terra.
5La temperatura nominale di funzionamento dell'anello O in gomma fluorosa è compresa tra -20°C e 250°C. Quando la temperatura di funzionamento del prodotto è inferiore a -20°C, è necessario scegliere una tenuta di anello O in EPDM.
6. La lunghezza di cavo predefinita è di 1,5 m, disponibile in tre materiali. Se non specificato, verrà fornito con materiale di cavo in polietilene.Per favore, specificalo nell'ordine..
7Per requisiti particolari quali forti vibrazioni, forza di impatto istantanea, forti interferenze elettromagnetiche o a radiofrequenza, si prega di informare la nostra azienda e specificarli nell'ordine.
Guida agli ordini:
| BP170X | Trasmettitore di pressione analogo | ||||||||

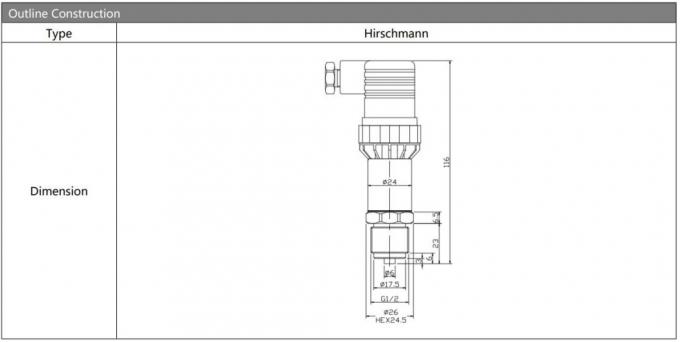

| Codice | Progetto di costruzione | ||||||||
| 5 | Tappi Packard | 6 | Cavo di uscita diretto sigillato 1,5 metri | ||||||
| 7 | Mini connettore Hirschmann | 8 | Grandi connettori Hirschmann | ||||||
| Intervallo di misura | 0kPa ~ 10kPa...5MPa | ||||||||
| (0-X) Kpa o MPa |
X: Indica il range di misurazione effettivo | ||||||||
| Codice | Fornitore di energia | ||||||||
| D1 | 24VDC | ||||||||
| D2 | 5VDC | ||||||||
| D3 | Altri | ||||||||
| Codice | Segnale di uscita | ||||||||
| S1 | 4~20mADC | S5 | 0~20mADC | ||||||
| S2 | 1 ~ 5VDC | S6 | 0~10VDC | ||||||
| S3 | 0~5VDC | S7 | 0.5~4.5VDC | ||||||
| S4 | 0~10mADC | ||||||||

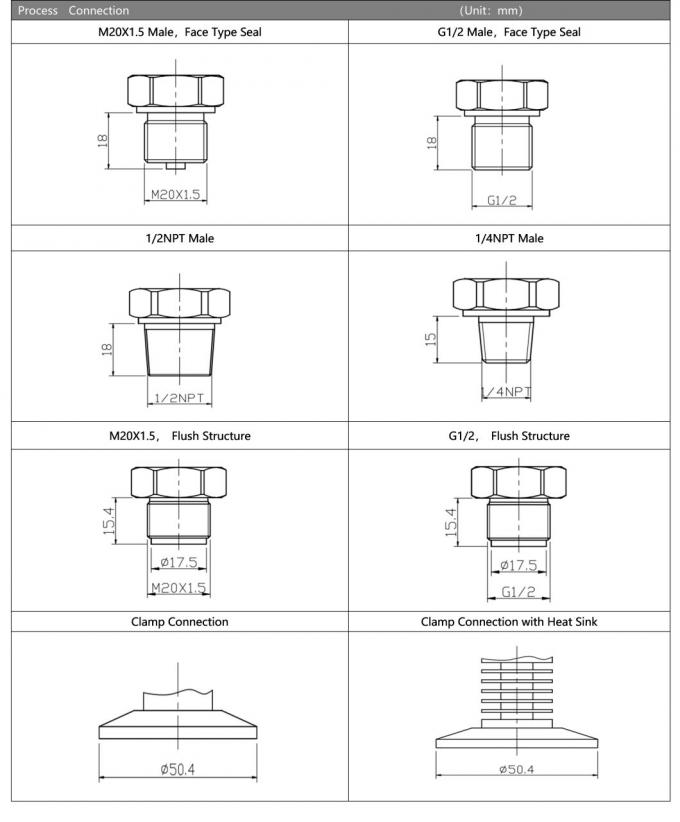

| Codice | Connessione a pressione | ||||||||
| J1 | M20×1.5 | ||||||||
| J2 | G1/2 | ||||||||
| J3 | G1/4 | ||||||||
| J4 | 7/16-20UNF | ||||||||
| J5 | Altri | ||||||||
| Codice | Connessione elettrica | ||||||||
| B1 | Hirschmann | ||||||||
| B2 | PG7 | ||||||||
| B3 | Cable sigillata uscita 1,5 metri | ||||||||
| B4 | Altri | ||||||||
| Codice | Tipo di pressione | ||||||||
| G | Pressione di misura | ||||||||
| A | Pressione assoluta | ||||||||
| S | Pressione di riferimento sigillata | ||||||||
