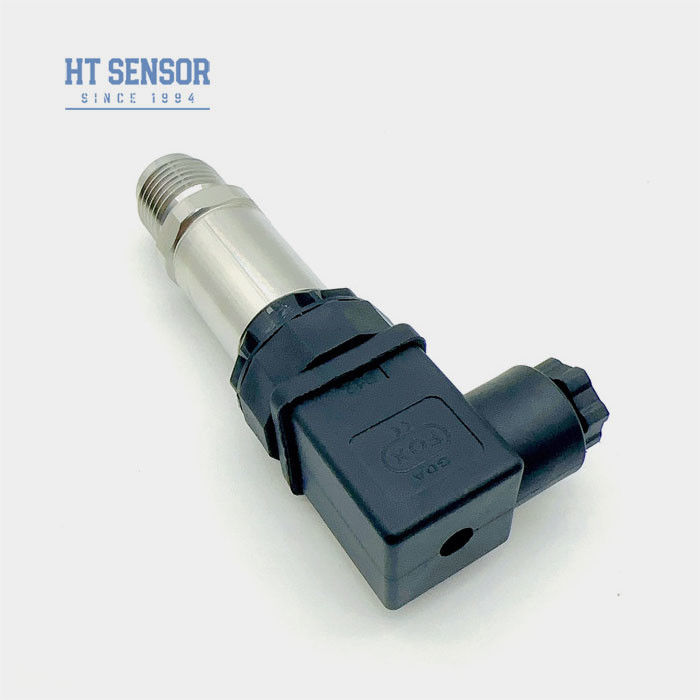

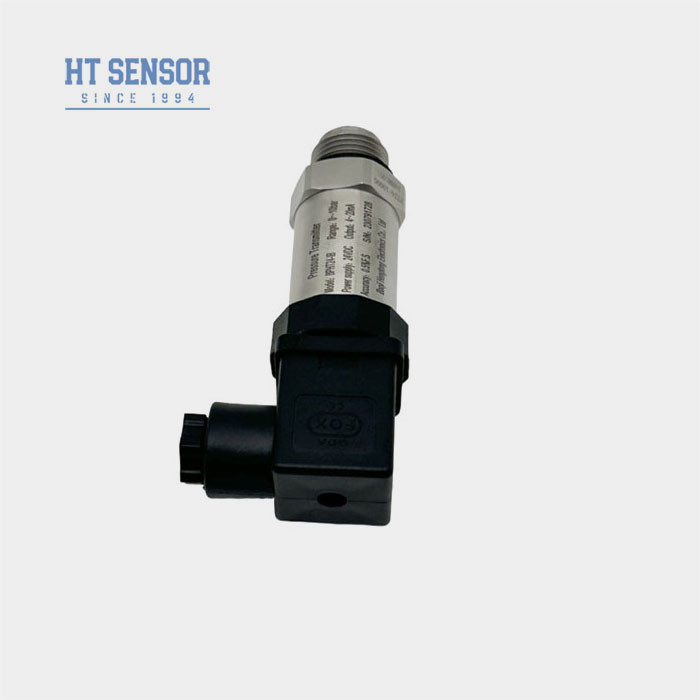

12-30vdc 316l Trasduttore di pressione in acciaio inossidabile Trasduttore di pressione d'aria
Product Details
| Modello N.O.: | BP170 | Fornitore di energia: | 12-30VDC |
|---|---|---|---|
| Segnale di uscita: | 4-20ma | Peso: | 0.5 kg |
| Materiale per le abitazioni: | 304 S.S. | Tipo di pressione: | Pressione di misura, pressione assoluta, pressione sigillata |
| Pacchetto di trasporto: | Imballaggio standard per l'esportazione con cartone | Origine: | Cina |
| Codice S.A.: | 9026201090 | Capacità di alimentazione: | 2000PCS/Month |
| Tipo di struttura: | Trasmettitore di pressione di silicio diffuso | Medium di misura: | gas o liquido |
| Grado di precisione: | 0.25G,0.5G | ||
| Evidenziare |
316l Trasduttore di pressione in acciaio inossidabile,Trasduttore di pressione in acciaio inossidabile 12VDC,Trasduttore di pressione dell'aria 30VDC |
||
Product Description
BP170 Trasmettitore di pressione
Introduzione del sensore del trasmettitore di pressione:
Il trasmettitore di pressione BP170 utilizza la resistenza alla pressione in silicio della serie HTL'elaborazione del segnaleil circuito è situato all'interno di un alloggiamento in acciaio inossidabile, convertendo il segnale del sensore inIl prodotto è stato sottoposto a rigorosi test e invecchiamentocontrollo dei componenti, dei semilavorati e dei prodotti finiti,garantire prestazioni stabili e affidabili
Caratteristiche del prodotto:
1Ampia gamma di misura, struttura in acciaio inossidabile, diverse forme di interfaccia di pressione
2- Design compatto e leggero
3. Zero e regolabile a scala completa
4. Alta precisione, struttura in acciaio inossidabile
5.Regolabile a zero e a scala completa
Applicazioni:
1Misurazione della pressione di gas e liquidi non corrosivi con acciaio inossidabile 316L
2Applicato nelle industrie marittime e aeronautiche
3Utilizzato nei processi industriali in loco come petrolio, chimica, metallurgia, generazione di energia e idrologia
4Utilizzato nei sistemi di controllo idraulici e pneumatici
| Parametri delle prestazioni | |
| Intervallo di misura | 0kPa ~ 10kPa... 10MPa |
| Tipo di pressione | Pressione di misura, pressione assoluta, pressione sigillata |
| Sovraccarico | ≤ 1,5 volte l'intervallo nominale |
| Precisione @ 25oC | ±0,25% (tipico) ±0,5% (massimo) |
| Ripetibilità e isteresi | 00,1% FS |
| Stabilità a lungo termine | ± 0,1% F.S./anno (tipo) ± 0,2% F.S./anno (massimo) |
| Drift di temperatura del punto zero | ± 0,02% F.S/oC ((≤ 100KPa) ± 0,01% F.S/oC ((> 100KPa) |
| Differenze di temperatura su scala completa | ± 0,02% F.S/oC ((≤ 100KPa) ± 0,01% F.S/oC ((> 100KPa) |
| Risposta di frequenza | 2.4Khz |
| Temperatura di compensazione | 0-70oC ((≤10mpa, personalizzabile) |
| Temperatura di funzionamento | -20°C~80°C |
| Temperatura di conservazione | -40°C~120°C |
| Vibrazione | 10 g,55 Hz ~ 2 kHz |
| Materiale per le abitazioni | 304316L |
| Materiale del diaframma | 316L |
| Resistenza all'isolamento | 100MΩ 100VDC |
| Classificazione a prova di esplosione | Ex db IIC T6 Gb |
| Classificazione di protezione | Protezione IP65 |
| Sigillo O-Ring | Fabbricazione a partire da materie plastiche |
| Peso | ~ 1 kg |
| Segnale di uscita | Tensione di alimentazione | Tipo di uscita |
| 4 ~ 20 mA | 12 ~ 30VDC | 2/3/4 di filo |
| 0~10/20mA | 3 fili |
|
| 0/1 ~ 5V | ||
| 0/1 ~ 10V | ||
| 0.5 ~ 4.5V | 5VDC |

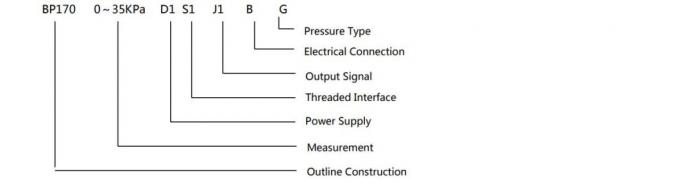

Esempi di selezione:
Suggerimenti per ordinare:
2. Quando si effettua un ordine, si prega di notare che i prodotti a prova di esplosione non includono teste di visualizzazione digitali.
3. Quando si ordinano trasmettitori con testa di visualizzazione LCD o LED, l'alimentazione del trasmettitore non deve essere inferiore a 20VDC.
4Per garantire un funzionamento affidabile del prodotto, si raccomanda agli utenti di installare sul posto dispositivi di protezione contro i fulmini e di assicurarsi che il prodotto e l'alimentazione siano affidabilmente collegati a terra.
5La temperatura nominale di funzionamento dell'anello O in gomma fluorosa è compresa tra -20°C e 250°C. Quando la temperatura di funzionamento del prodotto è inferiore a -20°C, è necessario scegliere una tenuta di anello O in EPDM.
| Guida agli ordini: | |||||||||
| BP170X | Trasmettitore di pressione analogo | ||||||||

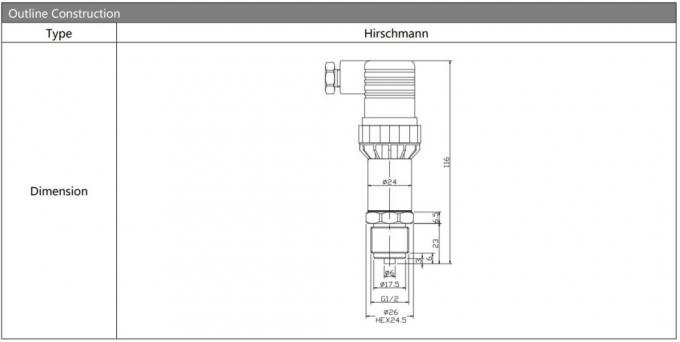

| Codice | Progetto di costruzione | ||||||||
| 5 | Tappi Packard | 6 | Cavo di uscita diretto sigillato 1,5 metri | ||||||
| 7 | Mini connettore Hirschmann | 8 | Grandi connettori Hirschmann | ||||||
| Intervallo di misura | 0kPa ~ 10kPa...5MPa | ||||||||
| (0-X) Kpa o MPa |
X: Indica il range di misurazione effettivo | ||||||||
| Codice | Fornitore di energia | ||||||||
| D1 | 24VDC | ||||||||
| D2 | 5VDC | ||||||||
| D3 | Altri | ||||||||
| Codice | Segnale di uscita | ||||||||
| S1 | 4~20mADC | S5 | 0~20mADC | ||||||
| S2 | 1 ~ 5VDC | S6 | 0~10VDC | ||||||
| S3 | 0~5VDC | S7 | 0.5~4.5VDC | ||||||
| S4 | 0~10mADC | ||||||||

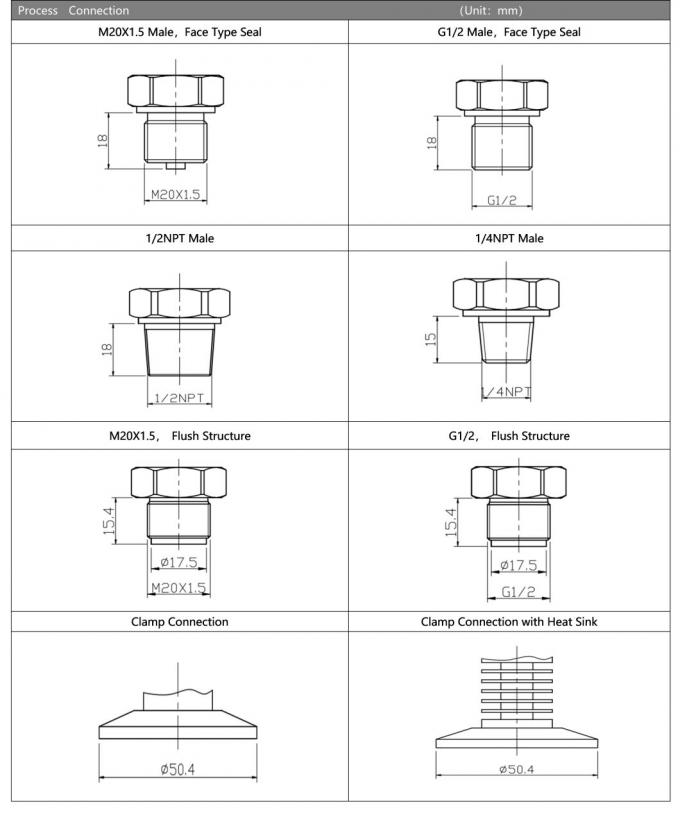

| Codice | Connessione a pressione | ||||||||
| J1 | M20×1.5 | ||||||||
| J2 | G1/2 | ||||||||
| J3 | G1/4 | ||||||||
| J4 | 7/16-20UNF | ||||||||
| J5 | Altri | ||||||||

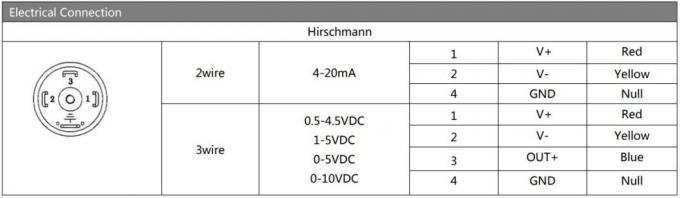

| Codice | Connessione elettrica | ||||||||
| B1 | Hirschmann | ||||||||
| B2 | PG7 | ||||||||
| B3 | Cable sigillata uscita 1,5 metri | ||||||||
| B4 | Altri | ||||||||
| Codice | Tipo di pressione | ||||||||
| G | Pressione di misura | ||||||||
| A | Pressione assoluta | ||||||||
| S | Pressione di riferimento sigillata | ||||||||
