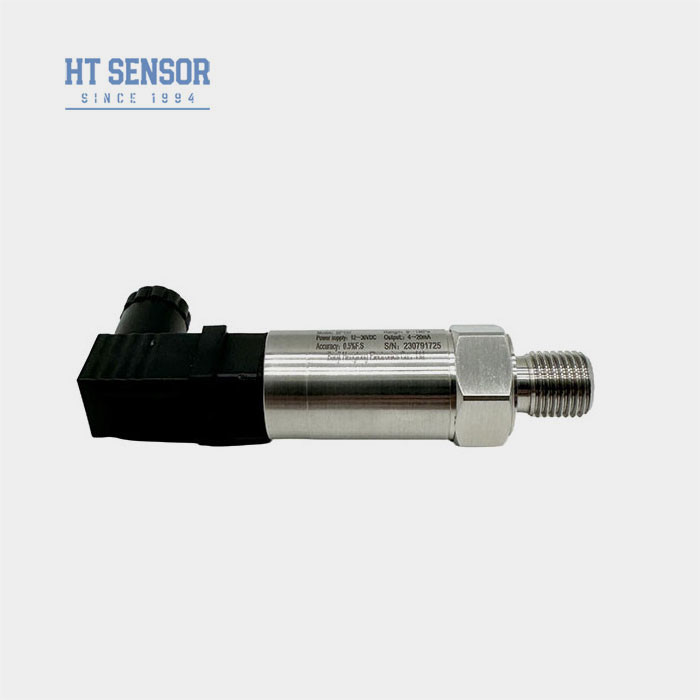

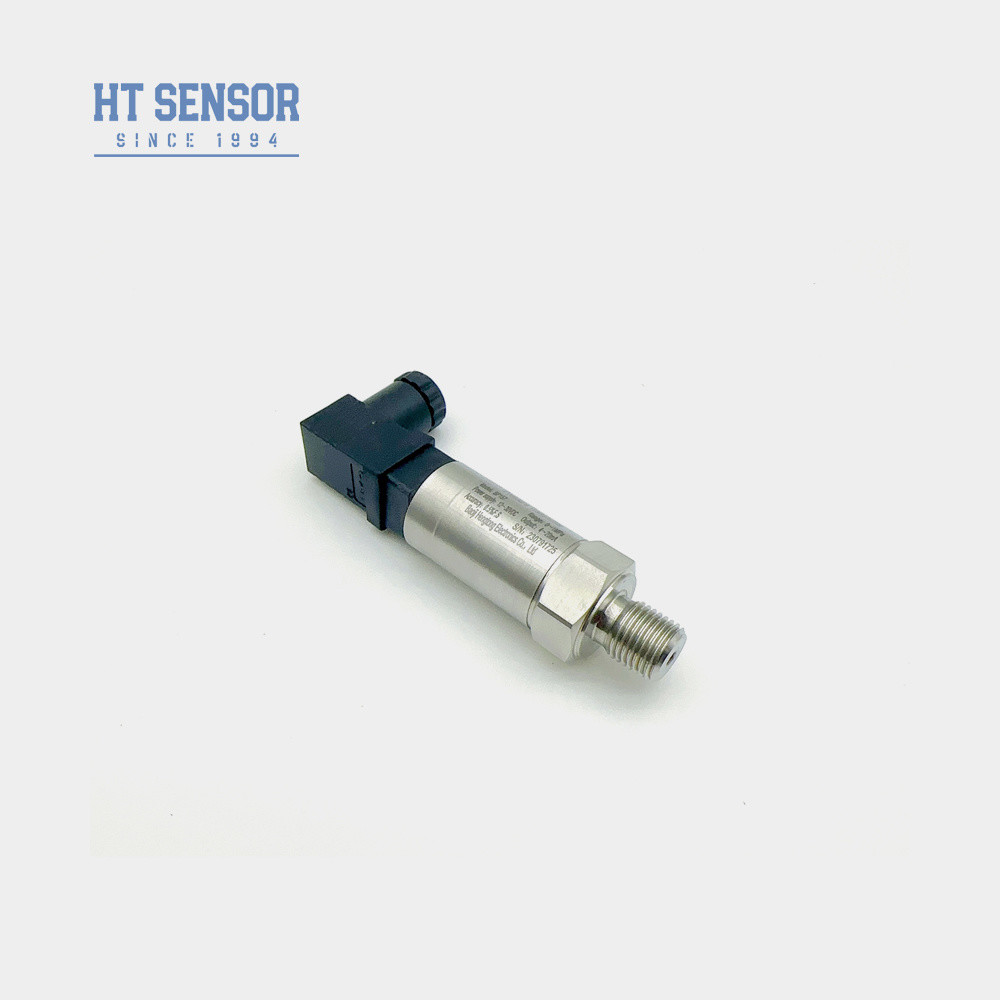

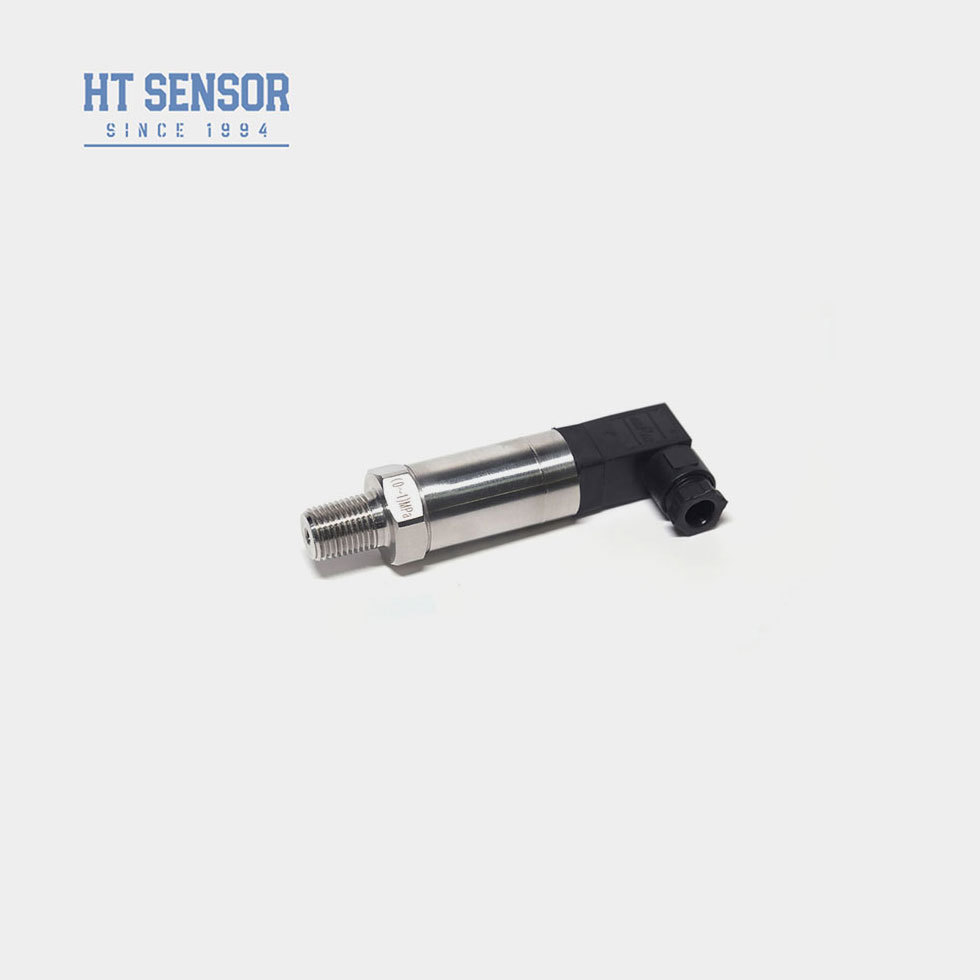

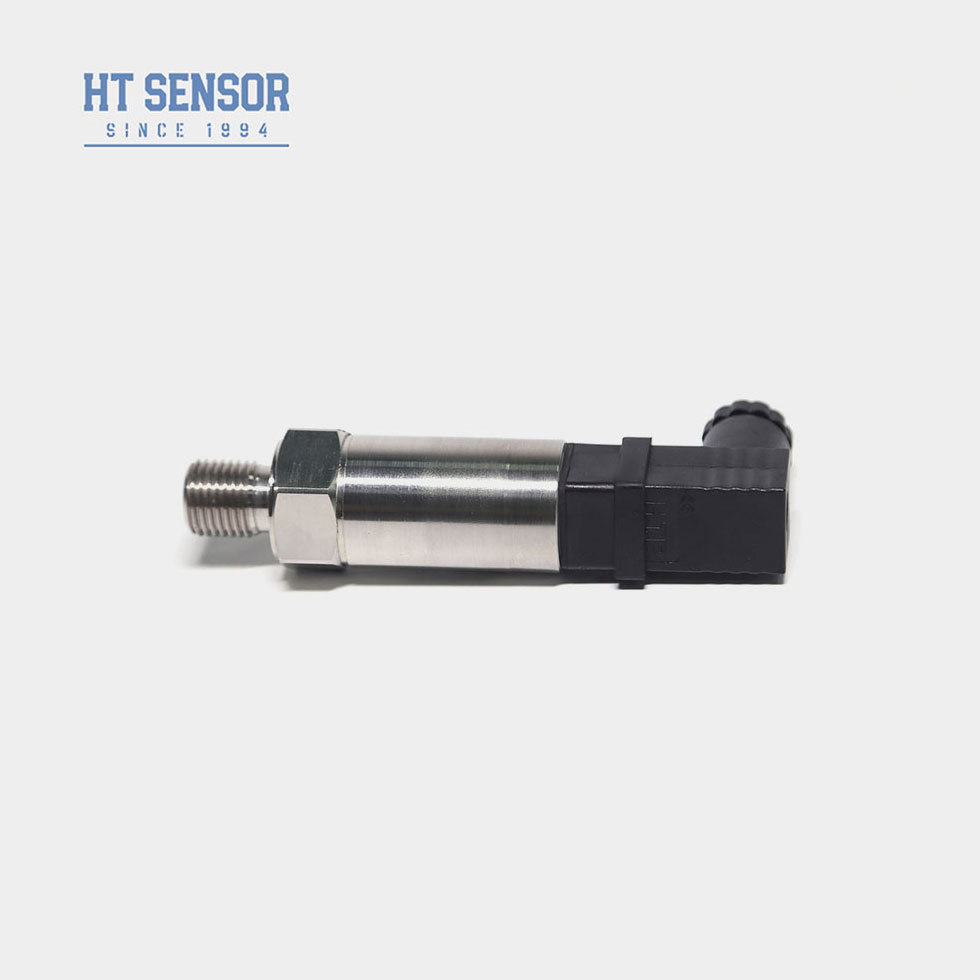

BP157 Sensore di pressione del diaframma al silicio Trasduttore di pressione in acciaio inossidabile 4-20mA
Product Details
| Modello n.: | BP157 | Alimentazione elettrica: | 12-30VDC |
|---|---|---|---|
| Segnale di uscita: | 4-20 mA | Temperatura di compensazione: | -10 ~ 70 ℃/personalizzato |
| Tipo di pressione: | Pressione di misura, pressione assoluta, pressione sigillata | Materiale dell'alloggiamento: | 304/316L |
| Pacchetto di trasporto: | Imballaggio standard per l'esportazione con cartone | Elemento di rilevamento: | Sensore di pressione di silicio diffuso |
| Origine: | Baoji, Cina | Codice Hs: | 9026201090 |
| Capacità di alimentazione: | 2000pcs/mese | Mezzo di misurazione: | liquido o gas |
| Grado di precisione: | 00,25%,00,5% | Intervallo di pressione: | 0kpa~10kpa...20MPa |
| Grado di protezione IP: | IP65 | ||
| Evidenziare |
BP157 Sensore di pressione del diaframma al silicio,Sensore di pressione del diaframma al silicio da 4 a 20 mA,Trasduttore di pressione in acciaio inossidabile 4-20mA |
||
Product Description
HENGTONG BP157 SENSORE DI PRESSIONE IN SILICIO OEM IN ACCIAIO INOSSIDABILE
Trasmettitore di pressione BP157
Introduzione del sensore di pressione in silicio:
BP157 sensore di pressione in silicio utilizza il nucleo isolato resistente alla pressione in silicio della serie HT come elemento di misurazione del segnale. Il circuito di elaborazione del segnale si trova all'interno di un alloggiamento in acciaio inossidabile, convertendo il segnale del sensore in un segnale di uscita standard. Il prodotto è stato sottoposto a rigorosi test e screening di invecchiamento di componenti, semilavorati e prodotti finiti per garantire prestazioni stabili e affidabili.
Caratteristiche del prodotto:
1. Ampio intervallo di misurazione, struttura in acciaio inossidabile, diverse forme di interfaccia di pressione
2. Struttura in acciaio inossidabile con grado di protezione IP65
3. Zero e fondo scala regolabili
4. Alta precisione, struttura interamente in acciaio inossidabile
Applicazioni:
1. Misurazione della pressione di gas e liquidi non corrosivi con acciaio inossidabile 316L
2. Applicato nelle industrie navali e aeronautiche
3. Utilizzato in processi industriali in loco come petrolio, chimica, metallurgia, generazione di energia e idrologia
4. Utilizzato in sistemi di controllo idraulici e pneumatici
|
Parametri di prestazione:
|
|
| Intervallo di misurazione | 0kPa ~ 10kPa…20MPa |
| Tipo di pressione | Pressione manometrica, Pressione assoluta, Pressione sigillata |
| Sovraccarico | ≤ 1,5 volte l'intervallo nominale |
| Precisione @ 25ºC | ±0,25% (Tip.) ±0,5% (Max.) |
| Ripetibilità e isteresi | 0,02%F.S(Tip.) 0,05%F.S(Max.) |
| Stabilità a lungo termine | ±0,1%F.S/Anno(Tip.) ±0,2%F.S/Anno(Max.) |
| Deriva termica del punto zero | ±0,02%F.S/ºC(≤100KPa) ±0,01%F.S/ºC(>100KPa) |
| Deriva termica a fondo scala | ±0,02%F.S/ºC(≤100KPa) ±0,01%F.S/ºC(>100KPa) |
| Risposta in frequenza | 2,4Khz |
| Compensazione della temperatura | 0-70ºC(≤10mpa, personalizzabile) |
| Temperatura di esercizio | -20ºC~80ºC |
| Temperatura di stoccaggio | -40ºC~120ºC |
| Vibrazioni | 10g,55Hz ~ 2kHz |
| Materiale dell'alloggiamento | 304,316L |
| Materiale del diaframma | 316L |
| Resistenza di isolamento | 100MΩ 100VDC |
| Grado di protezione antideflagrante | Ex db IIC T6 Gb |
| Grado di protezione | IP65 |
| Guarnizione O-Ring | Gomma fluorurata |
| Peso | ~0,05kg |
| Segnale di uscita | Tensione di alimentazione | Tipo di uscita |
| 4~20mA | 12~30VDC | 2/3/4 fili |
| 0~10/20mA | 3 fili |
|
| 0/1~5V | ||
| 0/1~10V | ||
| 0,5~4,5V | 5VDC |
| Suggerimenti per l'ordine: |
1. Intervallo di misurazione: Determinare l'intervallo di misurazione della pressione richiesto, ovvero i valori minimi e massimi di pressione da misurare. Assicurarsi che l'intervallo di misurazione del trasmettitore di pressione in silicio diffuso selezionato soddisfi i requisiti dell'applicazione.
2. Tipo di segnale di uscita: Determinare il tipo di segnale di uscita desiderato, come un segnale analogico (come 4-20mA o 0-10V) o un segnale digitale (come RS485 o Modbus). Assicurarsi che il tipo di segnale di uscita del trasmettitore scelto sia compatibile con il sistema di controllo o il dispositivo.
3. Requisiti di precisione: Determinare la precisione di misurazione della pressione richiesta. Diverse applicazioni possono avere diversi requisiti di precisione, scegliere il trasmettitore di pressione in silicio diffuso che si adatta alle esigenze dell'applicazione.
4. Intervallo di temperatura: Considerare l'intervallo di temperatura dell'ambiente di applicazione per garantire che il trasmettitore selezionato possa funzionare correttamente in questo intervallo di temperatura.
5. Compatibilità dei media: Comprendere le proprietà del mezzo da misurare, come liquido o gas, e assicurarsi che il trasmettitore di pressione in silicio diffuso selezionato sia compatibile con quel mezzo.
6. Metodo di montaggio: Determinare il metodo di montaggio del trasmettitore, come il montaggio a flangia, il montaggio a filettatura o altri metodi. Assicurarsi che il trasmettitore scelto corrisponda alle esigenze di installazione.
| Guida all'ordine: | |||||||||
| BP15X | Trasmettitore di pressione analogico | ||||||||
| Codice | Costruzione del contorno | ||||||||
| 5 | Spina Packard | 6 | Cavo di uscita diretto sigillato 1,5 metri | ||||||
| 7 | Connettore Mini Hirschmann | 8 | Connettore Hirschmann grande | ||||||
| Intervallo di misurazione | 0kPa ~ 10kPa…5MPa | ||||||||
| (0-X)Kpa o MPa |
X: Indica l'intervallo di misurazione effettivo | ||||||||
| Codice | Alimentazione | ||||||||
| D1 | 24VDC | ||||||||
| D2 | 5VDC | ||||||||
| D3 | Altro | ||||||||
| Codice | Segnale di uscita | ||||||||
| S1 | 4~20mADC | S5 | 0~20mADC | ||||||
| S2 | 1~5VDC | S6 | 0~10VDC | ||||||
| S3 | 0~5VDC | S7 | 0,5~4,5VDC | ||||||
| S4 | 0~10mADC | ||||||||
| Codice | Connessione di pressione | ||||||||
| J1 | M20×1.5 | ||||||||
| J2 | G1/2 | ||||||||
| J3 | G1/4 | ||||||||
| J4 | 7/16-20UNF | ||||||||
| J5 | Altri(¢50.4 Flangia) | ||||||||
| Codice | Connessione elettrica | ||||||||
| B1 | Hirschmann | ||||||||
| B2 | PG7 | ||||||||
| B3 | Uscita cavo sigillata 1,5 metri | ||||||||
| B4 | Altro | ||||||||
| Codice | Tipo di pressione | ||||||||
| G | Pressione manometrica | ||||||||
| A | Pressione assoluta | ||||||||
| S | Pressione di riferimento sigillata | ||||||||
FAQ:
1. D: Quali sono le caratteristiche dei vostri trasmettitori con sensore di pressione?
R: Alta precisione, durata ed eccellenti prestazioni. Personalizzazione disponibile.
2. D: Posso personalizzare specifiche speciali?
R: Sì, i nostri ingegneri possono personalizzare i prodotti per soddisfare esigenze specifiche. Forniamo servizi OEM e ODM
3. D: Qual è la vostra capacità produttiva?
R: I nostri impianti di produzione possono produrre fino a 30.000 trasmettitori con sensore di pressione al mese, quindi siamo pienamente in grado di soddisfare le esigenze di ordini su larga scala. Tuttavia, è consigliabile contattare il nostro team di vendita in anticipo per garantire una produzione e una programmazione delle consegne senza intoppi.
4. D: Qual è il periodo di consegna tipico?
R: 5~8 giorni lavorativi per i modelli standard. I prodotti personalizzati possono variare.
5. D: Come vengono valutati i prodotti? Sconti?
R: Prezzi competitivi con sconti per ordini all'ingrosso o partner a lungo termine.
6. D: Qual è la garanzia dei vostri prodotti? E il servizio post-vendita?
R: Il nostro tempo di garanzia è di 24 mesi dopo la spedizione e il nostro servizio post-vendita risponderà alle vostre domande entro 24 ore, le istruzioni remote tramite rete PC sono sempre disponibili.
