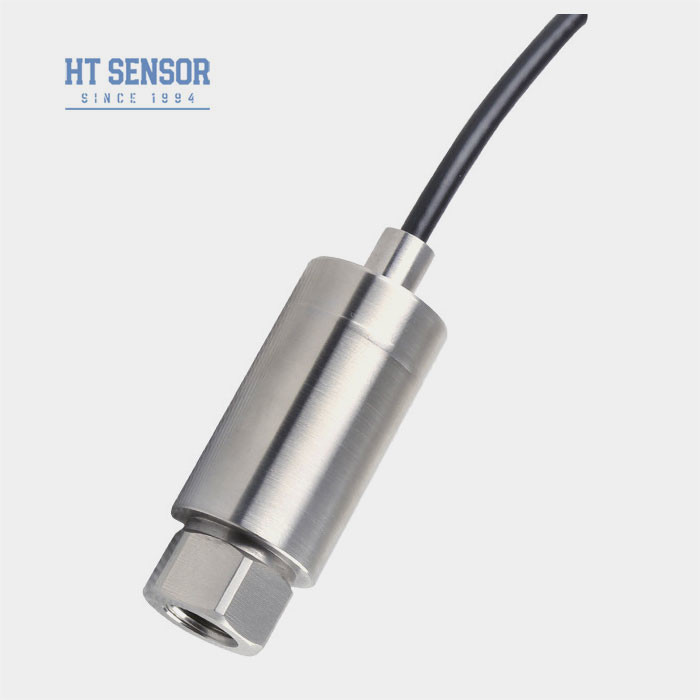

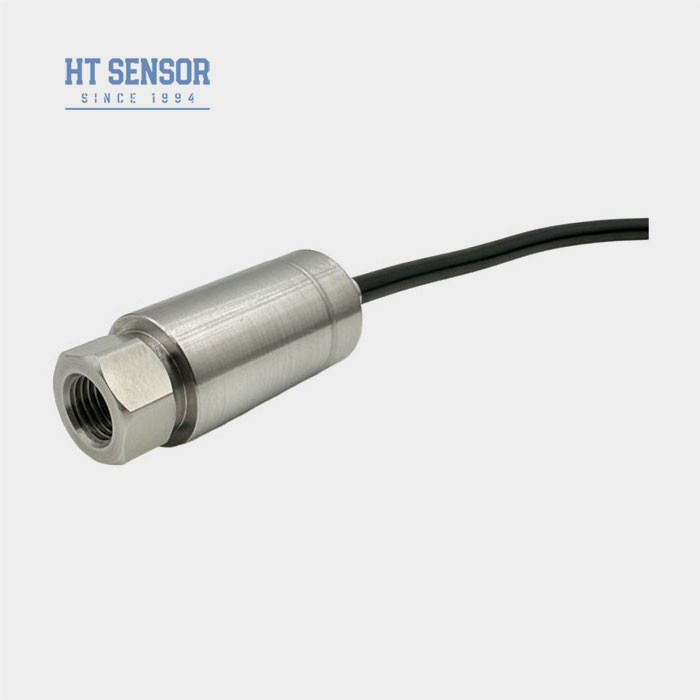

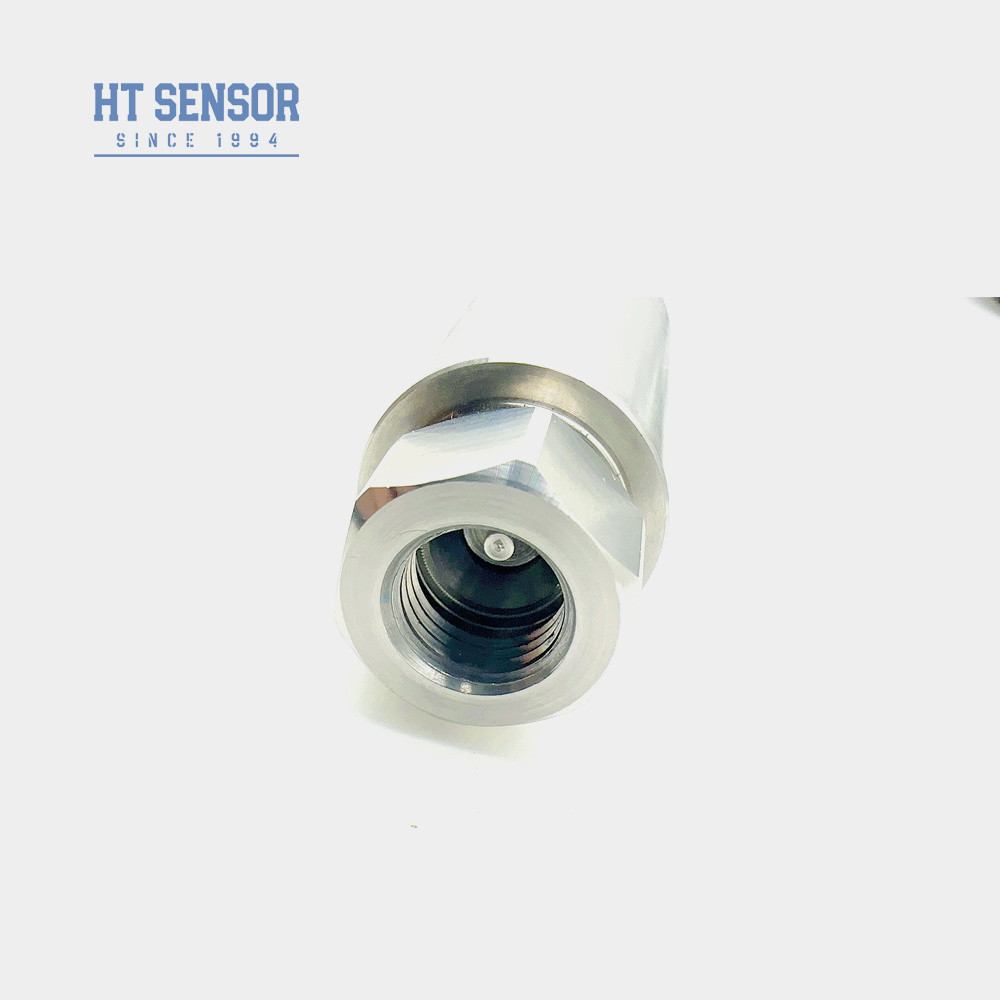

BP156 Trasmettitore di pressione
Introduzione di un sensore di trasmissione di pressione di piccole dimensioni:
BP156sensore di trasmissione di pressione di piccole dimensioniè un prodotto conveniente specificamente sviluppatoL'apparecchiatura di refrigerazione è dotata di un'ampia gamma di apparecchiature per compressori d'aria e apparecchiature di refrigerazione.tecnologia ed è dotato di un circuito di trasmissione ad alte prestazioniQuesto trasmettitore è caratterizzato dale sue piccole dimensioni, la sua forte resistenza all'umidità e l'eccellente anti-elettromagnetismoIl prodotto è stato sottoposto a rigorosi test e invecchiamentoselezione dei componenti, dei semilavorati e dei prodotti finiti, assicurandoprestazioni stabili e affidabili.
Caratteristiche del prodottodi dimensioni ridotte sensore di trasmissione della pressione:
1Ampia gamma di misura, struttura in acciaio inossidabile, diverse forme di interfaccia di pressione.
2- Disegno compatto e leggero.
Applicazionidi dimensioni ridotte sensore di trasmissione della pressione:
1Misurazione della pressione di gas e liquidi non corrosivi con acciaio inossidabile 316L.
2Applicato nelle industrie marittime e aeronautiche.
3Utilizzato nei sistemi di controllo idraulici e pneumatici.
| Parametri delle prestazionidi dimensioni ridotte sensore di trasmissione della pressione: |
| Intervallo di misura |
0kPa ~ 10kPa...20MPa |
| Tipo di pressione |
Pressione di misura, pressione assoluta, pressione sigillata |
| Sovraccarico |
≤ 1,5 volte l'intervallo nominale |
| Precisione @ 25oC |
±0,25% (tipico) ±0,5% (massimo) |
| Ripetibilità e isteresi |
0.02% F.S. (tipo) 0.05% F.S. (massimo) |
| Stabilità a lungo termine |
± 0,1% F.S./anno (tipo) ± 0,2% F.S./anno (massimo) |
| Drift di temperatura del punto zero |
± 0,02% F.S/oC ((≤ 100KPa) ± 0,01% F.S/oC ((> 100KPa) |
| Differenze di temperatura su scala completa |
± 0,02% F.S/oC ((≤ 100KPa) ± 0,01% F.S/oC ((> 100KPa) |
| Risposta di frequenza |
2.4Khz |
| Temperatura di compensazione |
0-70oC ((≤10mpa, personalizzabile) |
| Temperatura di funzionamento |
-20°C~80°C |
| Temperatura di conservazione |
-40°C~120°C |
| Vibrazione |
10 g,55 Hz ~ 2 kHz |
| Materiale per le abitazioni |
304316L |
| Materiale del diaframma |
316L |
| Resistenza all'isolamento |
100MΩ 100VDC |
| Classificazione a prova di esplosione |
Ex db IIC T6 Gb |
| Classificazione di protezione |
Protezione IP65 |
| Sigillo O-Ring |
Fabbricazione a partire da materie plastiche |
| Peso |
~ 0,15 kg |
| Segnale di uscita |
Tensione di alimentazione |
Tipo di uscita |
| 4 ~ 20 mA |
12 ~ 30VDC |
2/3/4 di filo |
| 0~10/20mA |
3 fili |
| 0/1 ~ 5V |
| 0/1 ~ 10V |
| 0.5 ~ 4.5V |
5VDC |
| Suggerimenti per ordinare |
1Quando si scelgono i prodotti, si prega di assicurarsi che il supporto sia compatibile con la parte di contatto del prodotto in esame.
2. Quando si effettua un ordine, si prega di notare che i prodotti a prova di esplosione non includono un display digitale.
3. Quando si ordina un trasmettitore con testa di visualizzazione LCD o LED, l'alimentazione del trasmettitore non deve essere inferiore a 20VDC.
4Per garantire il funzionamento affidabile del prodotto, si raccomanda all'utilizzatore di installare sul campo dispositivi di protezione contro i fulmini,e di garantire che i prodotti e l'alimentazione di terra affidabile.
5L'intervallo nominale di temperatura di funzionamento dell'anello O in gomma al fluoro è di -20°C-250°C. Quando la temperatura di funzionamento del prodotto è inferiore a -20°C, si deve scegliere l'anello di tenuta di tipo EPDM O.
6. La lunghezza predefinita del cavo di 1,5 m, ci sono tre tipi di materiali tra cui scegliere.Se hai bisogno di un altro materiale per il cavo, specificarlo nel modulo d'ordine.
7In caso di forti vibrazioni, colpi istantanei, forti interferenze elettromagnetiche o a radiofrequenza e altri requisiti speciali, si prega di farci sapere la nostra azienda e indicare nell'ordine.
| Guida agli ordini |
| BP15X |
Trasmettitore di pressione analogo |
| |
Codice |
Progetto di costruzione |
| 5 |
Tappi Packard |
6 |
Cavo di uscita diretto sigillato 1,5 metri |
| 7 |
Mini connettore Hirschmann |
8 |
Grandi connettori Hirschmann |
| |
Intervallo di misura |
0kPa ~ 10kPa...5MPa |
(0-X) Kpa
o MPa |
X: Indica il range di misurazione effettivo |
| |
Codice |
Fornitore di energia |
| D1 |
24VDC |
| D2 |
5VDC |
| D3 |
Altri |
| |
Codice |
Segnale di uscita |
|
| S1 |
4~20mADC |
S5 |
0~20mADC |
| S2 |
1 ~ 5VDC |
S6 |
0~10VDC |
| S3 |
0~5VDC |
S7 |
0.5~4.5VDC |
| S4 |
0~10mADC |
|
|
| |
Codice |
Connessione a pressione |
| J1 |
M20×1.5 |
| J2 |
G1/2 |
| J3 |
G1/4 |
| J4 |
7/16-20UNF |
| J5 |
Altri |
| |
Codice |
Connessione elettrica |
| B1 |
Hirschmann |
| B2 |
PG7 |
| B3 |
Cable sigillata uscita 1,5 metri |
| B4 |
Altri |
| |
Codice |
Tipo di pressione |
| G |
Pressione di misura |
| A |
Pressione assoluta |
| S |
Pressione di riferimento sigillata |
FAQ:
1D: Quali sono le caratteristiche dei vostri trasmettitori di sensori di pressione?
R: Alta precisione, durata e prestazioni eccellenti.
2. D: Posso personalizzare specifiche speciali?
R: Sì, i nostri ingegneri possono personalizzare i prodotti per soddisfare esigenze specifiche. Forniamo il servizio OEM e ODM.
3D: Che cos' è?Garanzia di qualità?
R: I nostri prodotti hanno una garanzia limitata da 12 a 18 mesi dalla data di spedizione all'acquirente originale. Hengtong sostituirà o riparerà gratuitamente i prodotti difettosi.Questa garanzia non si applica a qualsiasi unità sono stati modificati- Abusato, trascurato.
4D: Qual è il periodo di consegna tipico?
R: 5-8 giorni lavorativi per i modelli standard.
5D: Qual è il prezzo dei prodotti?
A: Prezzi competitivi con sconti per ordini di grandi quantità o partner a lungo termine.
6. Q: Qual è la garanzia dei vostri prodotti? E servizio post-vendita?
A: Il nostro tempo di garanzia è di 24 mesi dopo la spedizione, e il nostro servizio post-vendita risponderà con le vostre domande in 24 ore, istruzione remota da rete PC èsempre disponibile.
