BP156 OEM 4-20mA Sensore trasmettitore ad alta pressione stabile per la misurazione del gas liquido dell'acqua
Product Details
| Modello N.O.: | BP156 | Materiale di alloggiamento: | Acciaio inossidabile |
|---|---|---|---|
| Marchio: | Sensore HT | Origine: | Cina |
| Tipo di struttura: | Sensore del trasmettitore di pressione di silicio diffuso | Grado di precisione: | 0,5% F.S. |
| Intervallo di pressione: | 0kpa~10kpa...20MPa | Classificazione IP: | Protezione IP65 |
| Personalizzazione: | OEM e ODM | Potenza: | 5VDC //24VDC |
| Evidenziare |
4-20mA pressure transmitter sensor,high stable pressure sensor for liquids,OEM pressure transmitter for gas measurement |
||
Product Description
BP156 OEM 4-20mA Sensore trasmettitore ad alta pressione stabile per la misurazione del gas liquido dell'acqua

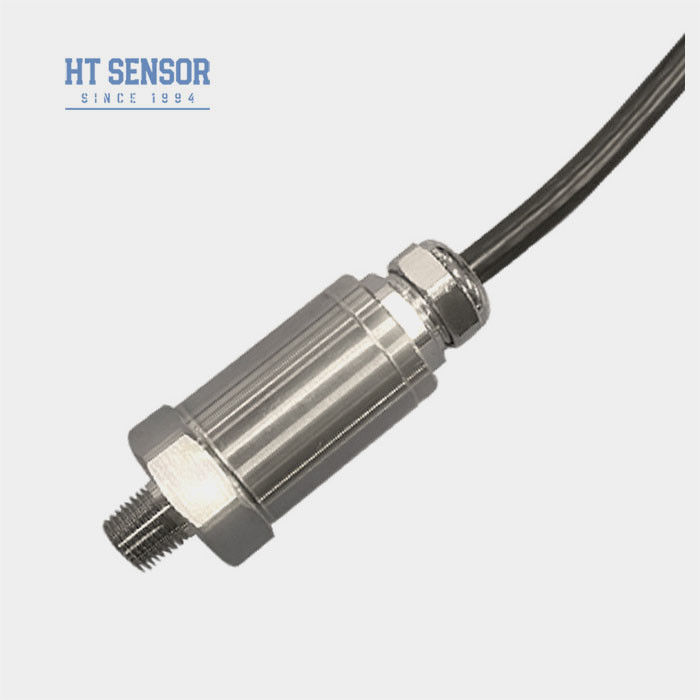

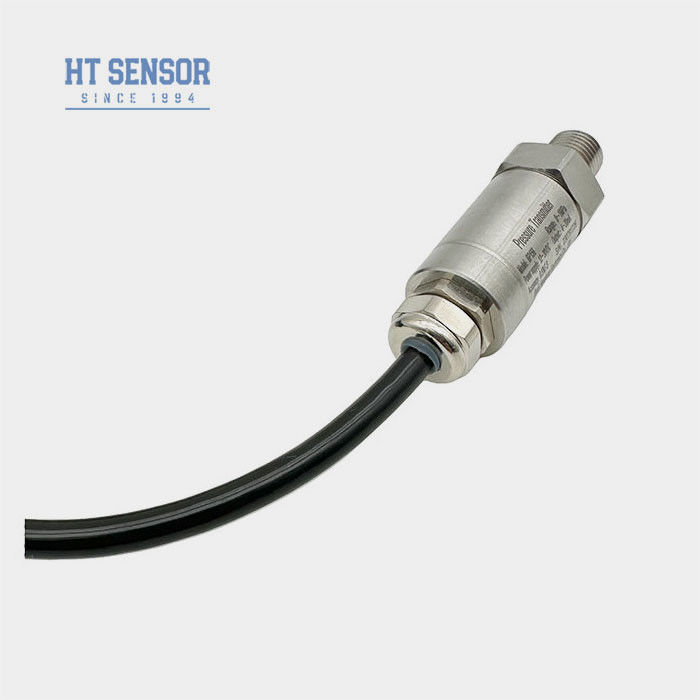

BP156 Trasmettitore di pressione
Introduzione del sensore del trasmettitore di pressione:
Il sensore del trasmettitore di pressione BP156 utilizza come elemento di misurazione del segnale il nucleo di membrana di isolamento resistente alla pressione in silicio della serie HT.Il circuito di elaborazione del segnale si trova all'interno di un alloggiamento in acciaio inossidabile, convertendo il segnale del sensore in un segnale di uscita standard. Il prodotto è stato sottoposto a rigorosi test e screening di invecchiamento di componenti, semilavorati,e prodotti finiti per garantire prestazioni stabili e affidabili.
Caratteristiche del prodottodi sensore di trasmissione della pressione:
1Ampia gamma di misura, struttura in acciaio inossidabile, diverse forme di interfaccia di pressione
2Struttura in acciaio inossidabile
3.Struttura in acciaio inossidabile ad alta precisione
Applicazionidi sensore di trasmissione della pressione:
1Misurazione della pressione di gas e liquidi non corrosivi con acciaio inossidabile 316L
2Applicato nelle industrie marittime e aeronautiche
3Utilizzato nei processi industriali in loco come petrolio, chimica, metallurgia, generazione di energia e idrologia
4Utilizzato nei sistemi di controllo idraulici e pneumatici
| Parametri delle prestazionidi sensore di trasmissione della pressione: | |
| Intervallo di misura | 0kPa ~ 10kPa...20MPa |
| Tipo di pressione | Pressione di misura, pressione assoluta, pressione sigillata |
| Sovraccarico | ≤ 1,5 volte l'intervallo nominale |
| Precisione @ 25oC | ±0,25% (tipico) ±0,5% (massimo) |
| Ripetibilità e isteresi | 0.02% F.S. (tipo) 0.05% F.S. (massimo) |
| Stabilità a lungo termine | ± 0,1% F.S./anno (tipo) ± 0,2% F.S./anno (massimo) |
| Drift di temperatura del punto zero | ± 0,02% F.S/oC ((≤ 100KPa) ± 0,01% F.S/oC ((> 100KPa) |
| Differenze di temperatura su scala completa | ± 0,02% F.S/oC ((≤ 100KPa) ± 0,01% F.S/oC ((> 100KPa) |
| Risposta di frequenza | 2.4Khz |
| Temperatura di compensazione | 0-70oC ((≤10mpa, personalizzabile) |
| Temperatura di funzionamento | -20°C~80°C |
| Temperatura di conservazione | -40°C~120°C |
| Vibrazione | 10 g,55 Hz ~ 2 kHz |
| Materiale per le abitazioni | 304316L |
| Materiale del diaframma | 316L |
| Resistenza all'isolamento | 100MΩ 100VDC |
| Classificazione a prova di esplosione | Ex db IIC T6 Gb |
| Classificazione di protezione | Protezione IP65 |
| Sigillo O-Ring | Fabbricazione a partire da materie plastiche |
| Peso | ~ 0,05 kg |
| Segnale di uscita | Tensione di alimentazione | Tipo di uscita |
| 4 ~ 20 mA | 12 ~ 30VDC | 2/3/4 di filo |
| 0~10/20mA | 3 fili |
|
| 0/1 ~ 5V | ||
| 0/1 ~ 10V | ||
| 0.5 ~ 4.5V | 5VDC |

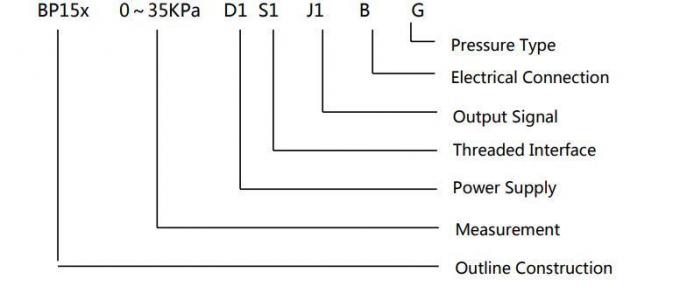

| Esempi di selezione |
| Suggerimenti per ordinare |
1Quando si seleziona il prodotto, assicurarsi che il mezzo di prova sia compatibile con le parti a contatto del prodotto.
2. Quando si effettua un ordine, si prega di notare che i prodotti a prova di esplosione non includono un display digitale.
3. Quando si ordina un trasmettitore con testa di visualizzazione LCD o LED, l'alimentazione del trasmettitore non deve essere inferiore a 20VDC.
4- per garantire il funzionamento affidabile del prodotto,si raccomanda agli utilizzatori di installare sul posto dispositivi di protezione contro i fulmini e di assicurarsi che il prodotto e l'alimentazione siano affidabilmente collegati alla terra.
5. Gli anelli O in gomma fluorina hanno un intervallo di temperatura nominale di funzionamento da - 20 °C a 250 °C. Quando la temperatura di funzionamento del prodotto è inferiore a - 20 °C, si deve scegliere un anello di tenuta di tipo EPDM O.
6. La lunghezza di cavo predefinita è di 1,5 m e ci sono tre tipi di materiali tra cui scegliere.Se non specificato, si può utilizzare materiale di cavo in polietilene.Se avete bisogno di materiali di cavo diversi,Indicare nell'ordine.7In caso di esigenze particolari quali forti vibrazioni, impatto istantaneo, forti interferenze elettromagnetiche o a radiofrequenza, si prega di informarci e indicare nell'ordine.
| Guida agli ordini | |||||||||
| BP15X | Trasmettitore di pressione analogo | ||||||||

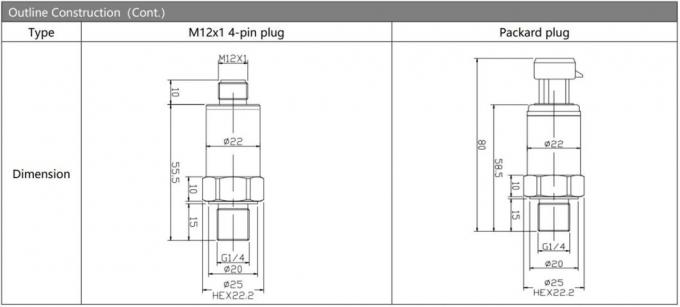

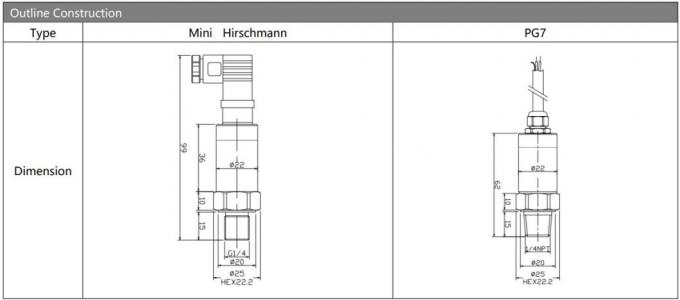

| Codice | Progetto di costruzione | ||||||||
| 5 | Tappi Packard | 6 | Cavo di uscita diretto sigillato 1,5 metri | ||||||
| 7 | Mini connettore Hirschmann | 8 | Grandi connettori Hirschmann | ||||||
| Intervallo di misura | 0kPa ~ 10kPa...5MPa | ||||||||
| (0-X) Kpa o MPa |
X: Indica il range di misurazione effettivo | ||||||||
| Codice | Fornitore di energia | ||||||||
| D1 | 24VDC | ||||||||
| D2 | 5VDC | ||||||||
| D3 | Altri | ||||||||
| Codice | Segnale di uscita | ||||||||
| S1 | 4~20mADC | S5 | 0~20mADC | ||||||
| S2 | 1 ~ 5VDC | S6 | 0~10VDC | ||||||
| S3 | 0~5VDC | S7 | 0.5~4.5VDC | ||||||
| S4 | 0~10mADC | ||||||||

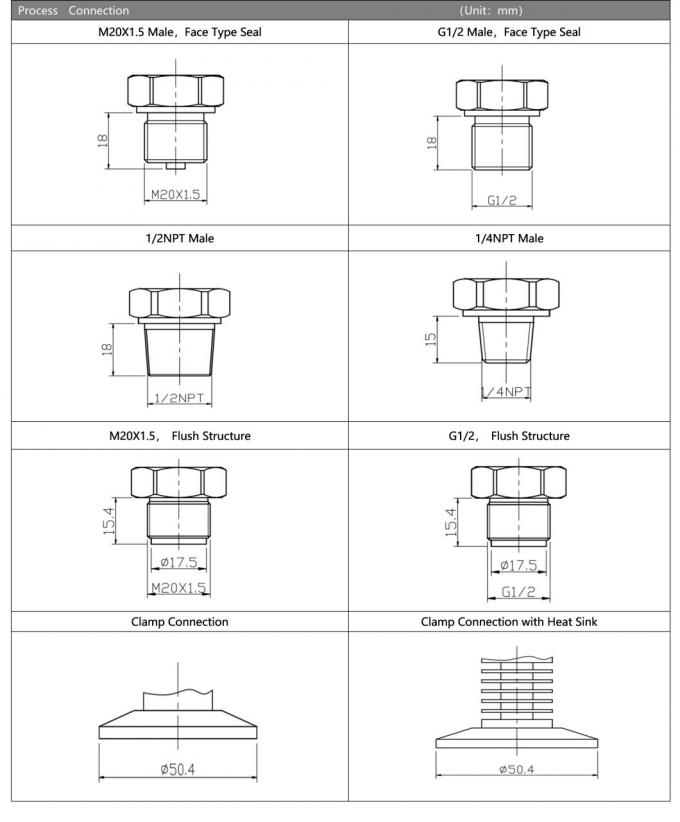

| Codice | Connessione a pressione | ||||||||
| J1 | M20×1.5 | ||||||||
| J2 | G1/2 | ||||||||
| J3 | G1/4 | ||||||||
| J4 | 7/16-20UNF | ||||||||
| J5 | Altri | ||||||||

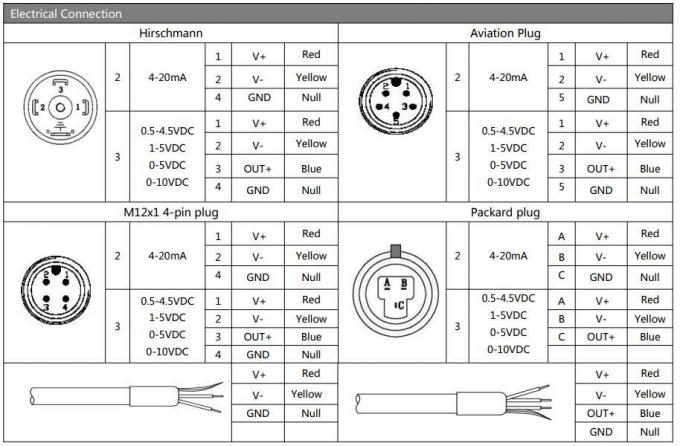

| Codice | Connessione elettrica | ||||||||
| B1 | Hirschmann | ||||||||
| B2 | PG7 | ||||||||
| B3 | Cable sigillata uscita 1,5 metri | ||||||||
| B4 | Altri | ||||||||
| Codice | Tipo di pressione | ||||||||
| G | Pressione di misura | ||||||||
| A | Pressione assoluta | ||||||||
| S | Pressione di riferimento sigillata | ||||||||
Domande frequenti
D: Lei è una società commerciale o un produttore?
R: Siamo un produttore dal 2004, impegnato a produrre strumenti di misurazione di pressione/livello/temperatura ad alta precisione, stabilità a lungo termine ed efficienza economica.
D: Qual è il vostro sistema di controllo qualità?
A: La nostra fabbrica è certificata secondo ISO 9001-2015. Tutti i prodotti sono completati con compensazione della temperatura e test di invecchiamento di 48 ore prima della spedizione.
D: Qual è la garanzia dei vostri prodotti?
R: 12-18 mesi dalla data di spedizione, per danni non causati dall'uomo.
D: Spedizione e consegna?
R: I piccoli ordini vengono consegnati con DHL, Fedex, TNT, UPS, con tempi di consegna di 4 - 5 giorni lavorativi.
Si consiglia di spedire i grandi ordini via mare.
