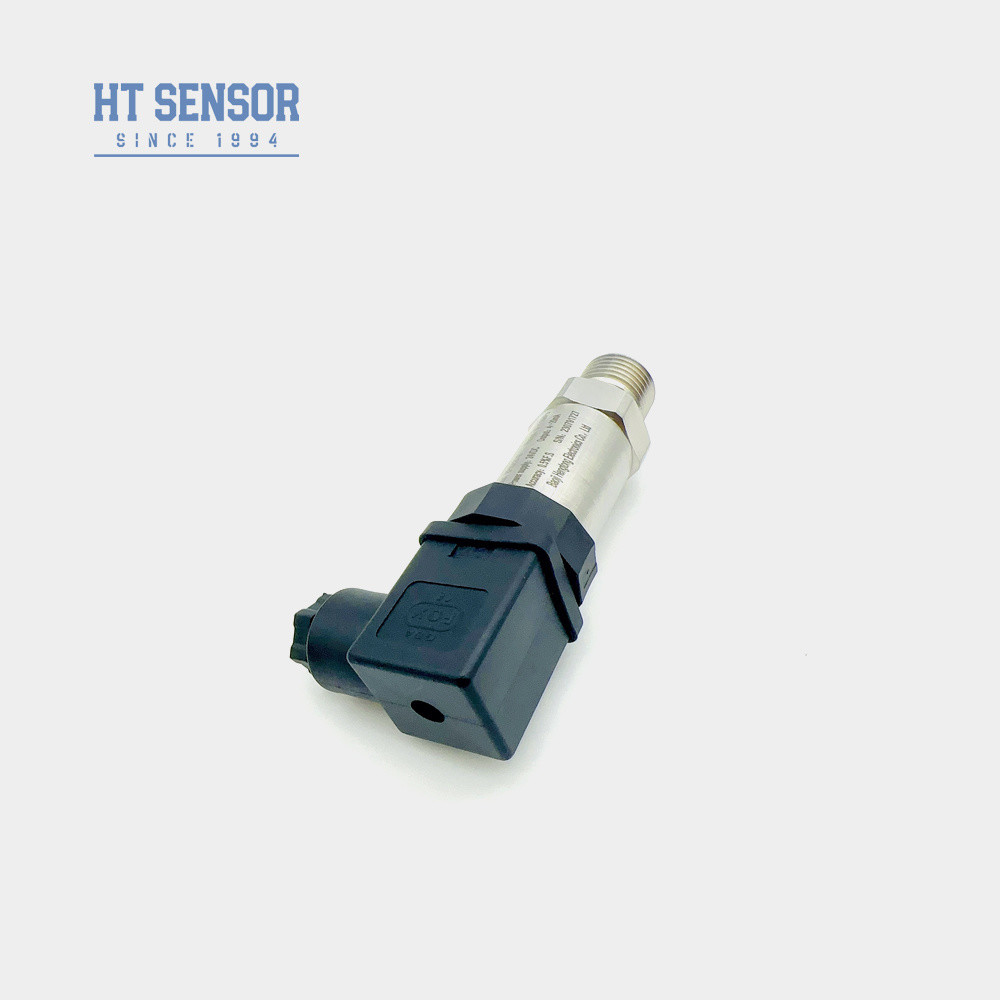

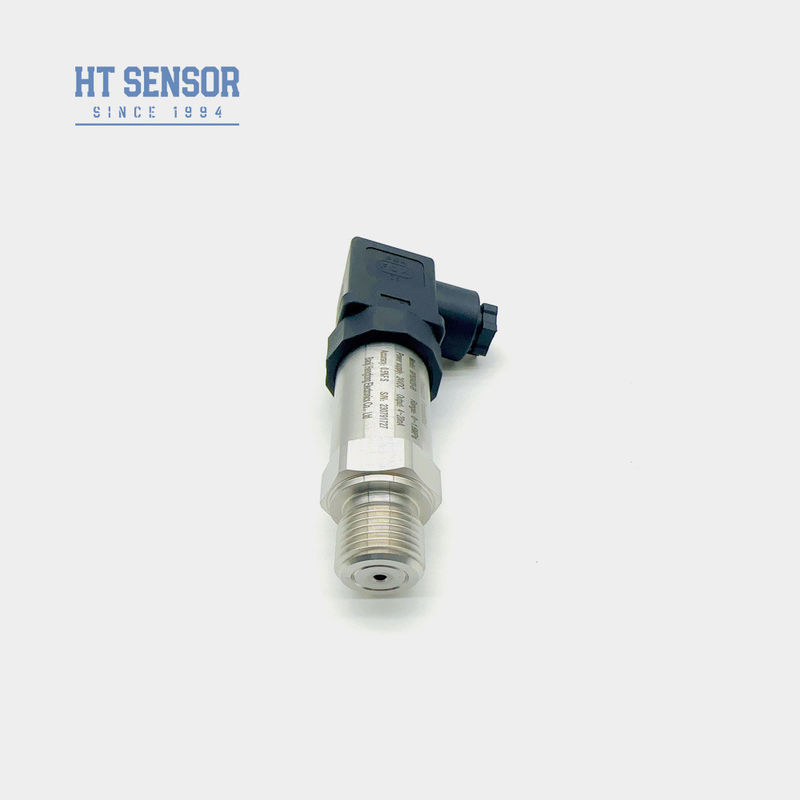

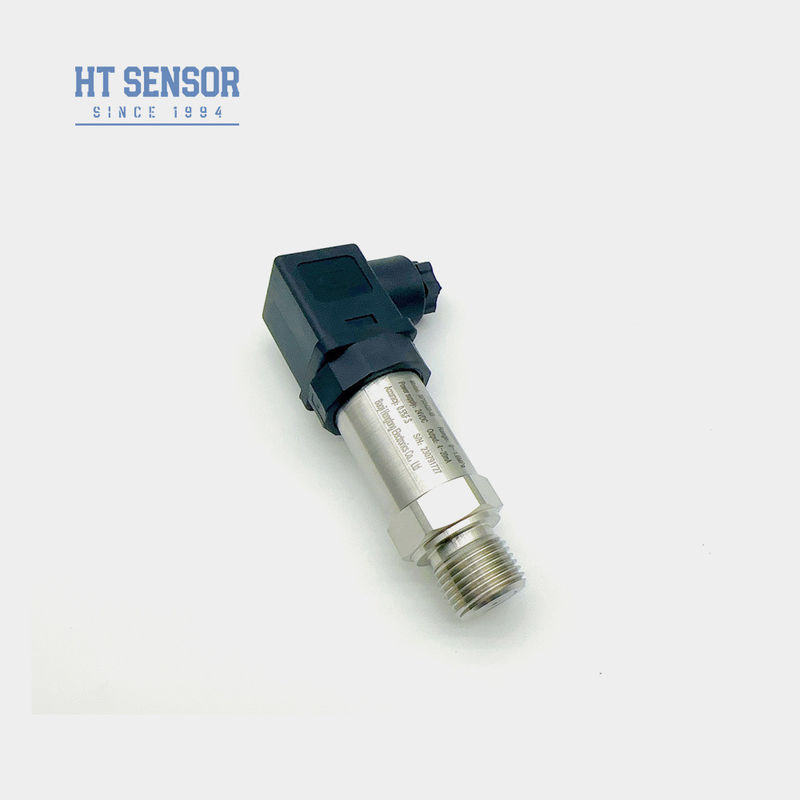

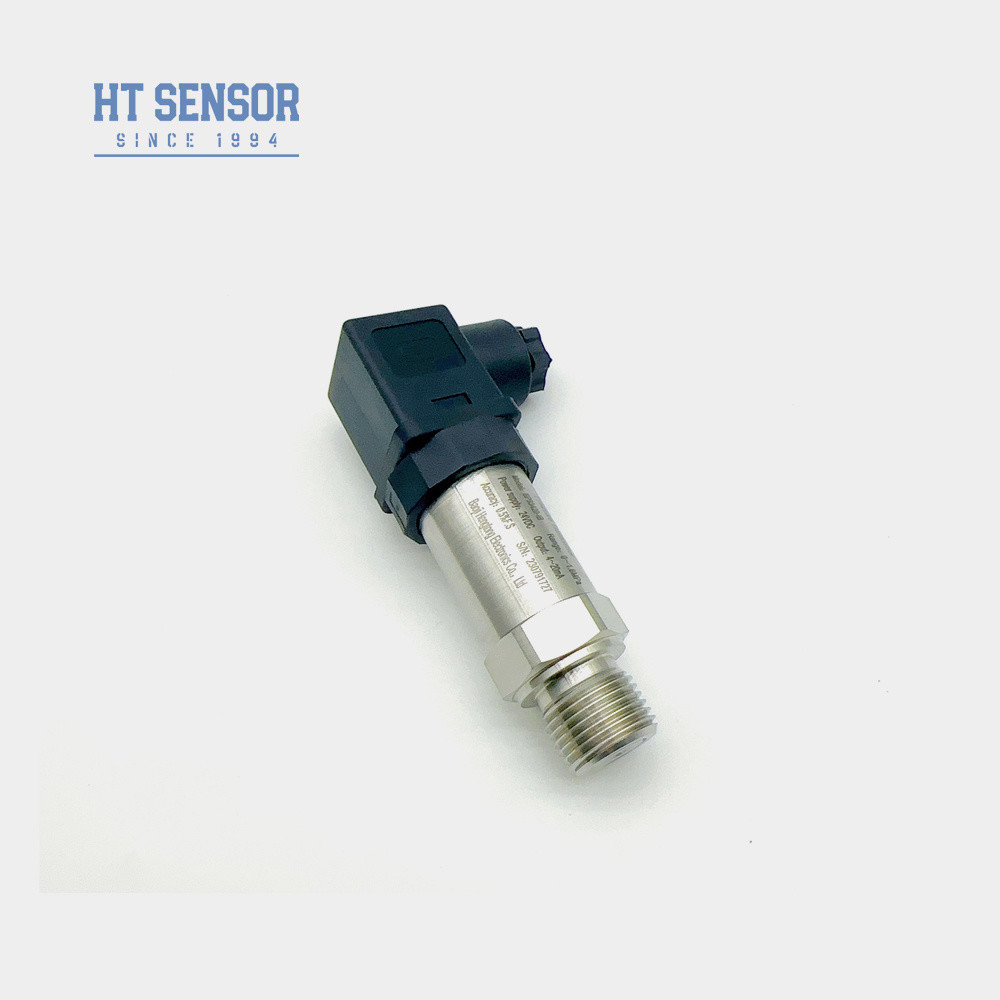

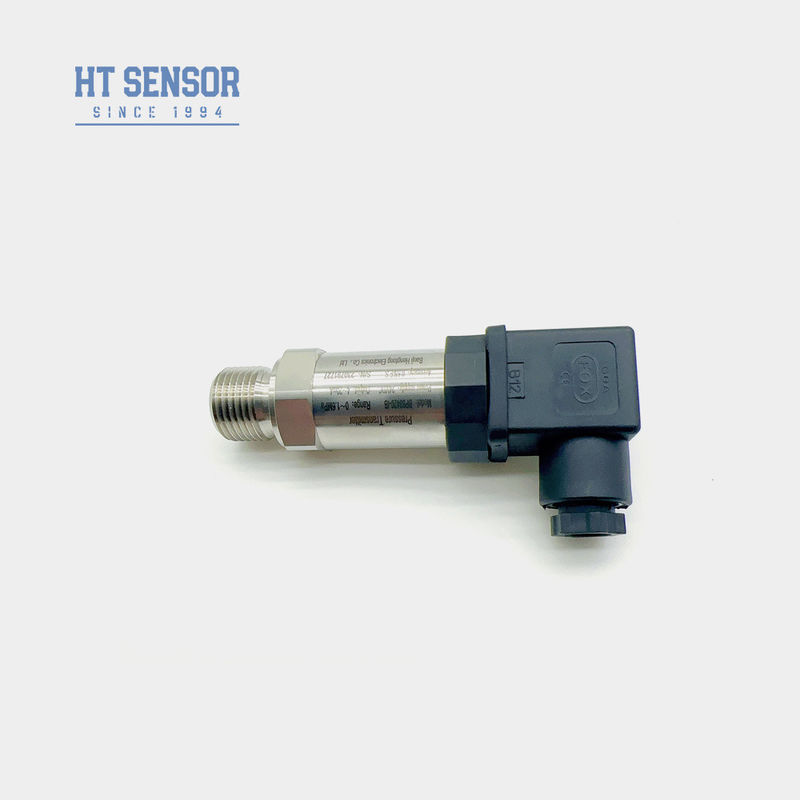

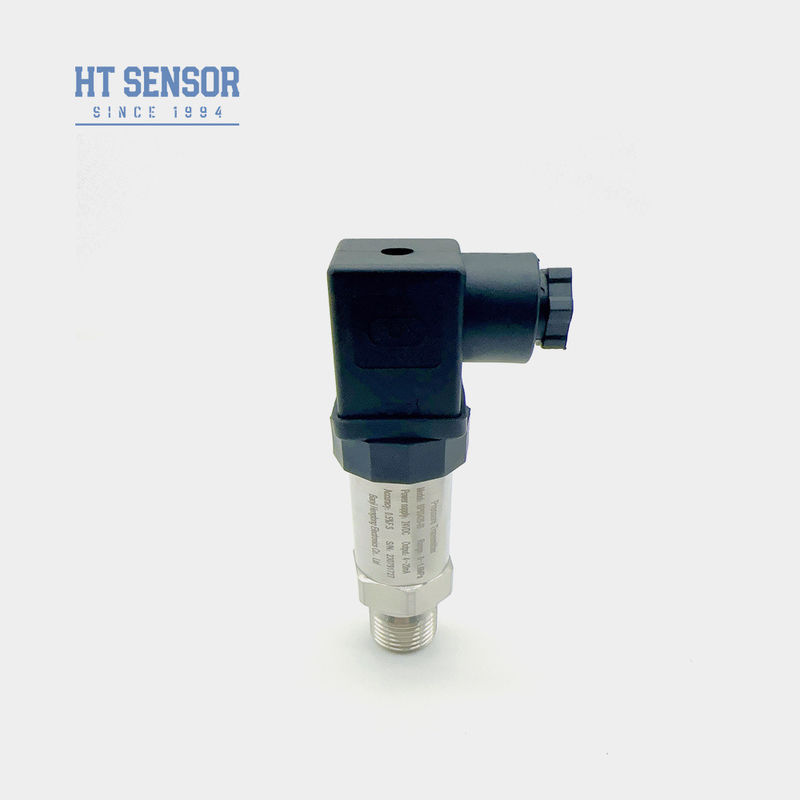

Trasmettitore di pressione idraulica OEM piezoresistivo per sensore HT BP93420-IB Sensore di pressione
Product Details
| Modello n.: | BP93420-IB | Personalizzato: | Personalizzato |
|---|---|---|---|
| Grado di protezione: | IP65 | Stabilità a lungo termine: | +-0,2% F.S./Anno ((Tipo) |
| Materiale dell'alloggiamento: | 304S.S 316L | Tipo di pressione: | Pressione di misura, pressione assoluta, pressione sigillata |
| Marchio: | Sensore HT | Origine: | Cina |
| Tipo di struttura: | Trasmettitore di pressione di silicio diffuso | Mezzo di misurazione: | Liquido |
| Grado di precisione: | 0.5g | Intervallo di pressione: | 0kpa~10kpa...100MPa |
| Evidenziare |
Sensore di pressione idraulica piezoresistivo,Trasmettitore di pressione OEM BP93420-IB,Sensore di pressione idraulica con garanzia |
||
Product Description
HT Sensore Piezoresistivo OEM Trasmettitore idraulico BP93420-IB Sensore di pressioneDescrizione del prodotto
BP93420IB Trasmettitore di pressione
Introduzione:
BP93420IB Pressure Transmitter utilizza una cella sensore di diffusione in silicio isolato HT come elemento primario di misurazione del segnale.Il circuito di elaborazione del segnale è ospitato all'interno di un involucro in acciaio inossidabileTutti i componenti, sottoinsiemi e prodotti finiti sono sottoposti a rigorosi test e processi di screening dell'invecchiamento,garantire prestazioni stabili e affidabili.
Caratteristiche del prodotto:
1Ampia gamma di misura con costruzione interamente in acciaio inossidabile e opzioni di interfaccia a pressione versatili.
2- Disegno compatto e leggero.
3. regolazione indipendente di zero e span.
4Un'alta precisione ottenuta grazie a una struttura in acciaio inossidabile completamente integrata.
5- calibrazione flessibile sia del punto zero che della scala completa.
Applicazioni:
1Misurazione della pressione di gas e liquidi non corrosivi con acciaio inossidabile 316L
2Applicato nelle industrie marittime e aeronautiche
3Utilizzato nei processi industriali in loco come petrolio, chimica, metallurgia, generazione di energia e idrologia
4Utilizzato nei sistemi di controllo idraulici e pneumatici
| Parametri di prestazione: | |
| Intervallo di misura | - 100kPa... 0kPa ~ 10kPa... 100MPa |
| Tipo di pressione | Pressione di misura, pressione assoluta, pressione sigillata |
| Sovraccarico | ≤ 1,5 volte l'intervallo nominale |
| Precisione @ 25oC | ±0,25% (tipico) ±0,5% (massimo) |
| Ripetibilità | 00,1% FS |
| Isteresi | 00,1% FS |
| Stabilità a lungo termine | ± 0,1% F.S./anno ((tipico) ± 0,2% F.S./anno ((massimo) |
| Drift di temperatura del punto zero | ± 0,03% F.S/oC ((≤ 100KPa) ± 0,02% F.S/oC ((> 100KPa) |
| Differenze di temperatura su scala completa | ± 0,03% F.S/oC ((≤ 100KPa) ± 0,02% F.S/oC ((> 100KPa) |
| Temperatura di compensazione | 0-70oC ((≤10mpa, personalizzabile) |
| Temperatura di funzionamento | -20°C~80°C |
| Temperatura di conservazione | -40°C~120°C |
| Vibrazione | 10 g,55 Hz ~ 2 kHz |
| Materiale per le abitazioni | 304316L |
| Materiale del diaframma | 316L |
| Resistenza all'isolamento | 100MΩ 100VDC |
| Classificazione a prova di esplosione | Ex ia IIC T6 Ga |
| Classificazione di protezione | Protezione IP65 |
| Sigillo O-Ring | Fabbricazione a partire da materie plastiche |
| Peso | ~ 0,125 kg |
| Segnale di uscita | Tensione di alimentazione | Tipo di uscita |
| 4 ~ 20 mA | 12 ~ 30VDC | 2/3/4 di filo |
| 0~10/20mA | 3 fili |
|
| 0/1 ~ 5V | ||
| 0/1 ~ 10V | ||
| 0.5 ~ 4.5V | 5VDC |
| Suggerimenti per ordinare |
1- assicurarsi che il mezzo misurato sia compatibile con tutte le parti bagnate prima della selezione del prodotto.
2. Si prega di notare: le teste di display digitali non sono incluse con le varianti a prova di esplosione al momento dell'ordine.
3Per i trasmettitori dotati di una testina LCD o LED, la tensione di alimentazione deve essere di almeno 20VDC.
4Per un funzionamento affidabile del prodotto, si consiglia agli utenti di installare un'adeguata protezione contro i fulmini nel sito di installazione e di assicurarsi che sia il prodotto che l'alimentazione siano correttamente collegati a terra.
5. L'anello O in gomma fluorina standard è destinato a temperature comprese tra -20oC e 250oC. Per temperature di funzionamento inferiori a -20oC, si deve scegliere un anello O in EPDM.
6. Il cavo predefinito ha una lunghezza di 1,5 m ed è disponibile in tre opzioni di materiale; se non diversamente specificato, viene fornito polietilene.
7- Si prega di informare la nostra azienda e dettagliare eventuali esigenze particolari - come forti vibrazioni, shock transitorio, forti interferenze elettromagnetiche o interferenze di radiofrequenza - direttamente nel vostro ordine.
| Guida agli ordini | ||||||||
| BP93420XX | Trasmettitore di pressione | |||||||
| Codice | Progetto di costruzione | |||||||
| IB | Trasmettitore di pressione generale | IX | Visualizzazione del trasmettitore di pressione | |||||
| IE | Trasmettitore di pressione per l'aviazione resistente agli urti | IIC/III | Trasmettitore di pressione per apparecchiature industriali generali | |||||
| Se | Trasmettitore di pressione a prova di umidità | IIE/IIIE | Trasmettitore di pressione generale/display | |||||
| IN | Trasmettitore di pressione dedicato per aria condizionata | |||||||
| IC | Trasmettitore ad alta pressione a temperatura | |||||||
| QI1/QI2 | Grandi diaframmi/trasmettitori ad alta pressione | |||||||
| Intervallo di misura | - Zero.1. . .0~0.01...100 MPa | |||||||
| (0-X) Kpa o MPa | X: Indica l'intervallo di misurazione reale | |||||||
| Codice | Fornitore di energia | |||||||
| D1 | 24VDC | |||||||
| D2 | 5VDC | |||||||
| D3 | Altri | |||||||
| Codice | Segnale di uscita | |||||||
| S1 | 4~20mADC | S5 | 0~20mADC | |||||
| S2 | 1 ~ 5VDC | S6 | 0~10VDC | |||||
| S3 | 0~5VDC | S7 | 0.5~4.5VDC | |||||
| S4 | 0~10mADC | |||||||
| Codice | Connessione a pressione | |||||||
| J1 | M20×1.5 | |||||||
| J2 | G1/2 | |||||||
| J3 | G1/4 | |||||||
| J4 | 7/16-20UNF | |||||||
| J5 | Altri | |||||||
| Codice | Connessione elettrica | |||||||
| B1 | Hirschmann | |||||||
| B2 | PG7 Plug | |||||||
| B3 | Uscita del cavo sigillato | |||||||
| B4 | 2088 Casing industriali | |||||||
| B5 | 2088 Casing industriali con display | |||||||
| B6 | Altri | |||||||
| Codice | Tipo di pressione | |||||||
| G | Pressione di misura | |||||||
| A | Pressione assoluta | |||||||
| S | Pressione di riferimento sigillata | |||||||
FAQ:
1D: Quali sono le caratteristiche dei vostri trasmettitori di sensori di pressione?
R: Alta precisione, durata e prestazioni eccellenti.
2. D: Posso personalizzare specifiche speciali?
R: Sì, i nostri ingegneri possono personalizzare i prodotti per soddisfare esigenze specifiche. Forniamo il servizio OEM e ODM.
3Q: Qual è la vostra capacità produttiva?
A: Le nostre strutture di produzione possono produrre fino a 30.000 trasmettitori per sensori di pressione al mese, quindi siamo pienamente in grado di soddisfare le esigenze di ordini su larga scala.è consigliabile contattare il nostro team di vendita in anticipo per garantire una produzione regolare e una pianificazione della consegna.
4D: Qual è il periodo di consegna tipico?
R: 5-8 giorni lavorativi per i modelli standard.
5D: Qual è il prezzo dei prodotti?
A: Prezzi competitivi con sconti per ordini di grandi quantità o partner a lungo termine.
6. Q: Qual è la garanzia dei vostri prodotti? E servizio post-vendita?
A: Il nostro tempo di garanzia è di 24 mesi dopo la spedizione, e il nostro servizio post-vendita risponderà con le vostre domande in 24 ore, istruzione remota da rete PC èsempre disponibile.
