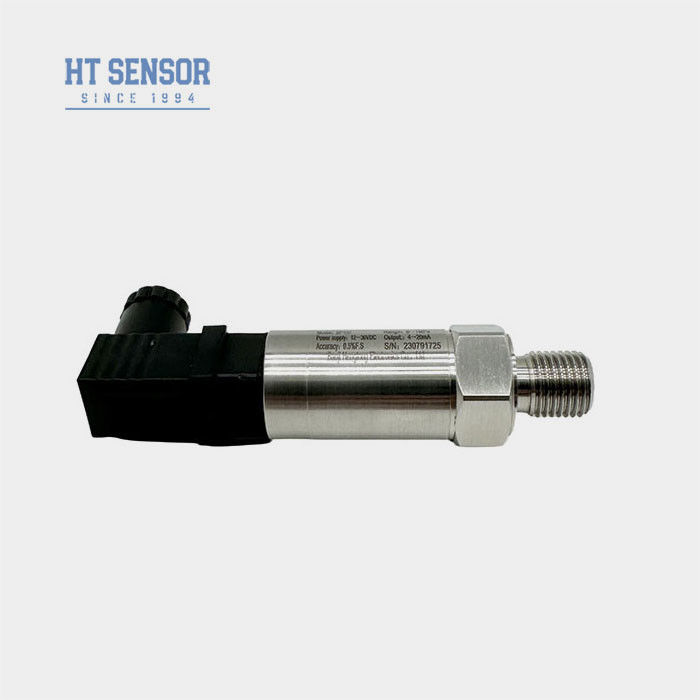

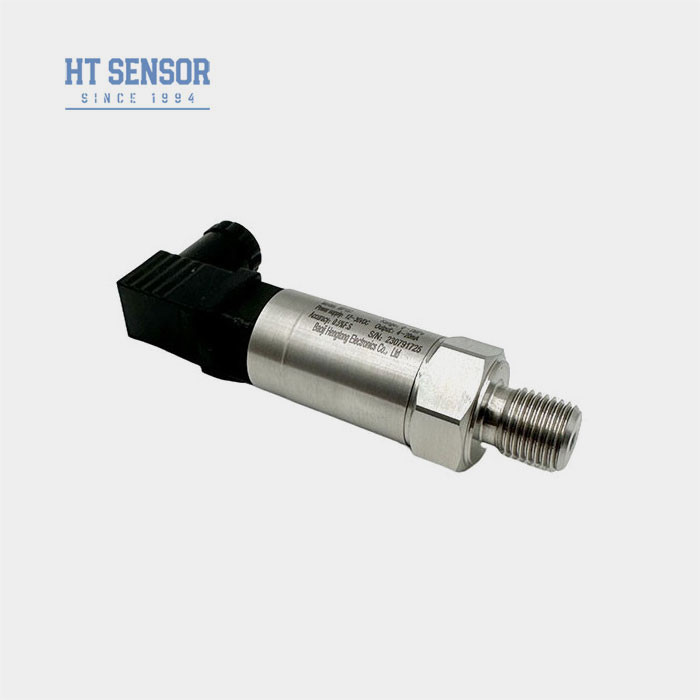

BP157 Trasmettitore di pressione
Introduzione del sensore di pressione mini DIN:
BP157 trasmettitore di sensori di pressione industriali con sensore di pressione in silicio a diffusione HT come elemento di misurazione del segnale.Il nostro PCBS auto-sviluppato converte i segnali dei sensori in segnali di uscita standard come 0.5-4.5VDC4-20mA. mini uscita DIN soddisfa la maggior parte delle esigenze di campo.
Caratteristiche del prodottodi un sensore di pressione mini DIN:
1Ampia gamma di misura, struttura in acciaio inossidabile, diverse forme di interfaccia di pressione.
2- Disegno compatto e leggero.
3. Zero e regolabile a scala completa
4Alta precisione, struttura in acciaio inox.
5.Regolabile a zero e a scala completa.
Applicazionidi un sensore di pressione mini DIN:
1Misurazione della pressione di gas e liquidi non corrosivi con acciaio inossidabile 316L.
2Applicato nelle industrie marittime e aeronautiche.
3Utilizzato in processi industriali in loco come petrolio, chimica, metallurgia, generazione di energia e idrologia.
4Utilizzato nei sistemi di controllo idraulici e pneumatici.
| Parametri delle prestazionidi un sensore di pressione mini DIN: |
| Intervallo di misura |
0kPa ~ 10kPa...5MPa |
| Tipo di pressione |
Pressione di misura, pressione assoluta, pressione sigillata |
| Sovraccarico |
≤ 1,5 volte l'intervallo nominale |
| Precisione @ 25oC |
±0,25% (tipico) ±0,5% (massimo) |
| Ripetibilità e isteresi |
0.02% F.S. (tipo) 0.05% F.S. (massimo) |
| Stabilità a lungo termine |
± 0,1% F.S./anno (tipo) ± 0,2% F.S./anno (massimo) |
| Drift di temperatura del punto zero |
± 0,02% F.S/oC ((≤ 100KPa) ± 0,01% F.S/oC ((> 100KPa) |
| Differenze di temperatura su scala completa |
± 0,02% F.S/oC ((≤ 100KPa) ± 0,01% F.S/oC ((> 100KPa) |
| Risposta di frequenza |
2.4Khz |
| Temperatura di compensazione |
0-70oC ((≤10mpa, personalizzabile) |
| Temperatura di funzionamento |
-20°C~80°C |
| Temperatura di conservazione |
-40°C~120°C |
| Vibrazione |
10 g,55 Hz ~ 2 kHz |
| Materiale per le abitazioni |
304316L |
| Materiale del diaframma |
316L |
| Resistenza all'isolamento |
100MΩ 100VDC |
| Classificazione a prova di esplosione |
Ex db IIC T6 Gb |
| Classificazione di protezione |
Protezione IP65 |
| Sigillo O-Ring |
Fabbricazione a partire da materie plastiche |
| Segnale di uscita |
Tensione di alimentazione |
Tipo di uscita |
| 4 ~ 20 mA |
12 ~ 30VDC |
2/3/4 di filo |
| 0~10/20mA |
3 fili |
| 0/1 ~ 5V |
| 0/1 ~ 10V |
| 0.5 ~ 4.5V |
5VDC |
| Esempi di selezionedi un sensore di pressione mini DIN |
| Suggerimenti per ordinare |
1Quando si seleziona il prodotto, assicurarsi che il mezzo da misurare sia compatibile con le parti di contatto del prodotto.
2. Quando si effettua un ordine, si prega di notare che i prodotti a prova di esplosione non includono teste di visualizzazione digitali.
3. Quando si ordinano trasmettitori con testa di visualizzazione LCD o LED, l'alimentazione del trasmettitore non deve essere inferiore a 20VDC.
4Per garantire un funzionamento affidabile del prodotto, si raccomanda agli utenti di installare sul posto dispositivi di protezione contro i fulmini e di assicurarsi che il prodotto e l'alimentazione siano affidabilmente collegati a terra.
5La temperatura nominale di funzionamento dell'anello O in gomma fluorosa è compresa tra -20°C e 250°C. Quando la temperatura di funzionamento del prodotto è inferiore a -20°C, è necessario scegliere una tenuta di anello O in EPDM.
6. La lunghezza di cavo predefinita è di 1,5 m, disponibile in tre materiali. Se non specificato, verrà fornito con materiale di cavo in polietilene.Per favore, specificalo nell'ordine..
7Per requisiti particolari quali forti vibrazioni, forza di impatto istantanea, forti interferenze elettromagnetiche o a radiofrequenza, si prega di informare la nostra azienda e specificarli nell'ordine.
| Guida agli ordini |
| BP15X |
Trasmettitore di pressione analogo |
| |
Codice |

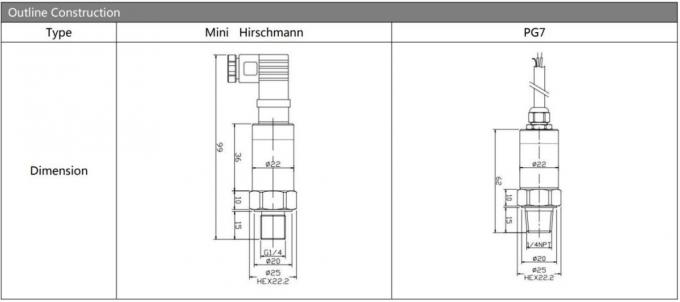

Progetto di costruzione |
| 5 |
Tappi Packard |
6 |
Cavo di uscita diretto sigillato 1,5 metri |
| 7 |
Mini connettore Hirschmann |
8 |
Grandi connettori Hirschmann |
| |
Intervallo di misura |
0kPa ~ 10kPa...5MPa |
(0-X) Kpa
o MPa |
X: Indica il range di misurazione effettivo |
| |
Codice |
Fornitore di energia |
| D1 |
24VDC |
| D2 |
5VDC |
| D3 |
Altri |
| |
Codice |
Segnale di uscita |
|
| S1 |
4~20mADC |
S5 |
0~20mADC |
| S2 |
1 ~ 5VDC |
S6 |
0~10VDC |
| S3 |
0~5VDC |
S7 |
0.5~4.5VDC |
| S4 |
0~10mADC |
|
|
| |
Codice |
Connessione a pressione |
| J1 |
M20×1.5 |
| J2 |
G1/2 |
| J3 |
G1/4 |
| J4 |
7/16-20UNF |
| J5 |
Altri |
| |
Codice |
Connessione elettrica |
| B1 |
Hirschmann |
| B2 |
PG7 |
| B3 |
Cable sigillata uscita 1,5 metri |
| B4 |
Altri |
| |
Codice |
Tipo di pressione |
| G |
Pressione di misura |
| A |
Pressione assoluta |
| S |
Pressione di riferimento sigillata |
