Sensore HT Largo raggio di misura BP170 Sensore di trasmettitore di pressione per il controllo dei processi
Product Details
| Modello N.O.: | BP170 | personalizzato: | personalizzato |
|---|---|---|---|
| Spostato: | 4-20mA | Materiale di alloggiamento: | 316L |
| Tipo di pressione: | Pressione di misura, pressione assoluta, pressione sigillata | Specificità: | Sensore di pressione in silicio |
| Marchio: | Sensore HT | Origine: | Cina |
| Tipo: | BP170 Sensore del trasmettitore di pressione | Intervallo di pressione: | 0kPa~10kPa...40MPa |
| Evidenziare |
HT pressure sensor for process control,BP170 pressure transmitter with wide range,industrial pressure sensor with warranty |
||
Product Description
Sensore HT Largo raggio di misura BP170 Sensore di trasmettitore di pressione per il controllo dei processi

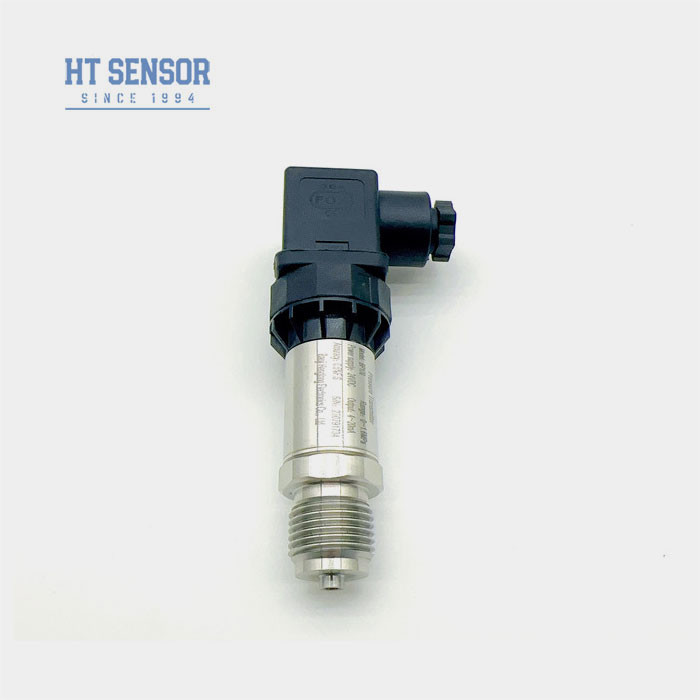

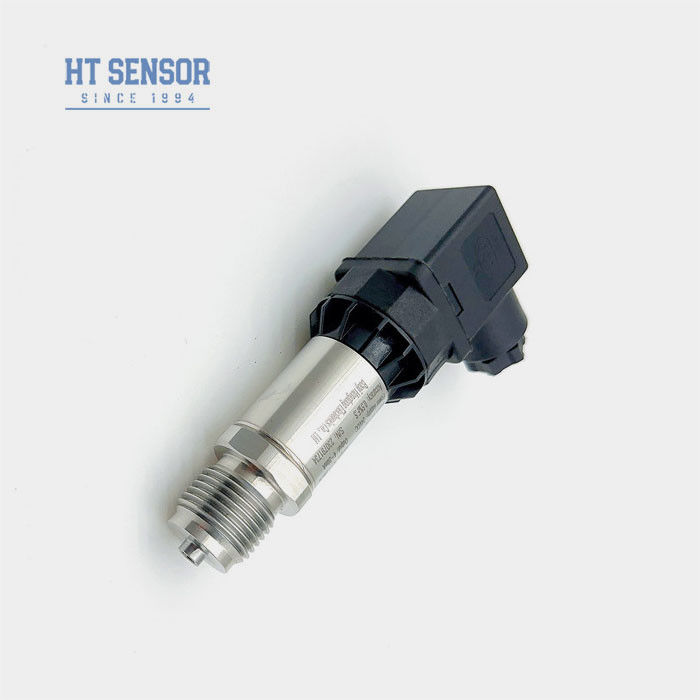

BP170 Trasmettitore di pressione
Introduzione del sensore del trasmettitore di pressione:
Il sensore del trasmettitore di pressione BP170 utilizza come elemento di misurazione del segnale il nucleo del sensore riempito di olio isolato in silicio della serie HT.PCB di alta precisione sviluppati in proprio per convertire il segnale del sensore in segnale di uscita standard richiesto dai clienti.i prodotti finiti sono rigorosamente testati e sottoposti a screening di invecchiamento, prestazioni stabili e affidabili, adatte a vari test di pressione
Caratteristiche del prodotto Sensore del trasmettitore di pressione:
- 1Ampia gamma di misura, struttura in acciaio inossidabile, diverse forme di interfaccia di pressione
- 2- Design compatto e leggero
- 3. Alta precisione, struttura in acciaio inossidabile
- 4.Regolabile a zero e a scala completa
Applicazioni del sensore del trasmettitore di pressione:
- 1Misurazione della pressione di gas e liquidi non corrosivi con acciaio inossidabile 316L
- 2Applicato nelle industrie marittime e aeronautiche
- 3Utilizzato nei processi industriali in loco come petrolio, chimica, metallurgia, generazione di energia e idrologia
- 4Utilizzato nei sistemi di controllo idraulici e pneumatici
| Parametri di prestazione del sensore del trasmettitore di pressione | |
| Intervallo di misura | 0kPa ~ 10kPa...20MPa |
| Tipo di pressione | Pressione di misura, pressione assoluta, pressione sigillata |
| Sovraccarico | ≤ 1,5 volte l'intervallo nominale |
| Precisione @ 25oC | ±0,25% (tipico) ±0,5% (massimo) |
| Ripetibilità e isteresi | 00,1% FS |
| Stabilità a lungo termine | ± 0,1% F.S./anno (tipo) ± 0,2% F.S./anno (massimo) |
| Drift di temperatura del punto zero | ± 0,02% F.S/oC ((≤ 100KPa) ± 0,01% F.S/oC ((> 100KPa) |
| Differenze di temperatura su scala completa | ± 0,02% F.S/oC ((≤ 100KPa) ± 0,01% F.S/oC ((> 100KPa) |
| Risposta di frequenza | 2.4Khz |
| Temperatura di compensazione | 0-70oC ((≤10mpa, personalizzabile) |
| Temperatura di funzionamento | -20°C~80°C |
| Temperatura di conservazione | -40°C~120°C |
| Vibrazione | 10 g,55 Hz ~ 2 kHz |
| Materiale per le abitazioni | 304316L |
| Materiale del diaframma | 316L |
| Resistenza all'isolamento | 100MΩ 100VDC |
| Classificazione a prova di esplosione | Ex db IIC T6 Gb |
| Classificazione di protezione | Protezione IP65 |
| Sigillo O-Ring | Fabbricazione a partire da materie plastiche |
| Peso | ~ 0,25 kg |
| Segnale di uscita | Tensione di alimentazione | Tipo di uscita |
| 4 ~ 20 mA | 12 ~ 30VDC | 2/3/4 di filo |
| 0~10/20mA | 3 fili |
|
| 0/1 ~ 5V | ||
| 0/1 ~ 10V | ||
| 0.5 ~ 4.5V | 5VDC |
| Selezione Esempi di sensore di trasmettitore di pressione |
| Suggerimenti per ordinare |
2. Quando si effettua un ordine, si prega di notare che i prodotti a prova di esplosione non includono teste di visualizzazione digitali.
3. Quando si ordina un trasmettitore con testa di visualizzazione LCD o LED, l'alimentazione del trasmettitore non deve essere inferiore a 20VDC.
4Per garantire il funzionamento affidabile del prodotto, si consiglia di installare sul posto dispositivi di protezione contro i fulmini e di assicurarsi che il prodotto e l'alimentazione siano affidabilmente a terra.
5L'intervallo nominale di temperatura di funzionamento dell'anello O in gomma al fluoro è di -20°C-250°C. Quando la temperatura di funzionamento del prodotto è inferiore a -20°C, si deve scegliere l'anello di tenuta di tipo EPDM O.
6La lunghezza di cavo predefinita è di 1,5 m e ci sono tre tipi di materiali tra cui scegliere.Se hai bisogno di un altro materiale per il cavo, specificarlo nel modulo d'ordine.
7In caso di esigenze particolari quali forti vibrazioni, forza di impatto istantanea, forti interferenze elettromagnetiche o RF, si prega di informarci e indicare nell'ordine.
| Guida d'ordine del sensore del trasmettitore di pressione | |||||||||
| BP170X | Trasmettitore di pressione analogo | ||||||||
| Codice | Progetto di costruzione | ||||||||
| 5 | Tappi Packard | 6 | Cavo di uscita diretto sigillato 1,5 metri | ||||||
| 7 | Mini connettore Hirschmann | 8 | Grandi connettori Hirschmann | ||||||
| Intervallo di misura | 0kPa ~ 10kPa...5MPa | ||||||||
| (0-X) Kpa o MPa |
X: Indica il range di misurazione effettivo | ||||||||
| Codice | Fornitore di energia | ||||||||
| D1 | 24VDC | ||||||||
| D2 | 5VDC | ||||||||
| D3 | Altri | ||||||||
| Codice | Segnale di uscita | ||||||||
| S1 | 4~20mADC | S5 | 0~20mADC | ||||||
| S2 | 1 ~ 5VDC | S6 | 0~10VDC | ||||||
| S3 | 0~5VDC | S7 | 0.5~4.5VDC | ||||||
| S4 | 0~10mADC | ||||||||
| Codice | Connessione a pressione | ||||||||
| J1 | M20×1.5 | ||||||||
| J2 | G1/2 | ||||||||
| J3 | G1/4 | ||||||||
| J4 | 7/16-20UNF | ||||||||
| J5 | Altri | ||||||||
| Codice | Connessione elettrica | ||||||||
| B1 | Hirschmann | ||||||||
| B2 | PG7 | ||||||||
| B3 | Cable sigillata uscita 1,5 metri | ||||||||
| B4 | Altri | ||||||||
| Codice | Tipo di pressione | ||||||||
| G | Pressione di misura | ||||||||
| A | Pressione assoluta | ||||||||
| S | Pressione di riferimento sigillata | ||||||||
FAQ:
1D:Lei è una società di produzione?
A:Siamo produttori con più di 29 anni di esperienza..
2D: Posso?Prodotti personalizzati?
R: Sì.Forniamo servizi OEM e Custom-Design.
3Q: Qual è la vostra capacità produttiva?
A: Le nostre strutture di produzione possono produrre fino a 30.000 trasmettitori di sensori di pressione al mese, quindi siamo pienamente in grado di soddisfare le esigenze di ordini su larga scala.è consigliabile contattare il nostro team di vendita in anticipo per garantire una produzione regolare e una pianificazione della consegna.
4D: Qual è il periodo di consegna tipico?
R: 5-8 giorni lavorativi per i modelli standard.
5D: Qual è il prezzo dei prodotti?
A: Prezzi competitivi con sconti per ordini di grandi quantità o partner a lungo termine.
6. Q: Qual è la garanzia dei vostri prodotti? E servizio post-vendita?
A: Il nostro tempo di garanzia è di 24 mesi dopo la spedizione, e il nostro servizio post-vendita risponderà con le vostre domande in 24 ore, istruzione remota da rete PC èsempre disponibile.
