Luogo di origine: | Baoji, Cina. |
---|---|
Marca: | HT SENSOR |
Certificazione: | CE,RoHs,ISO9001 |
Numero di modello: | BP93420-IC |
Quantità di ordine minimo: | 1 |
Prezzo: | Negotiable |
Imballaggi particolari: | Pacchetto standard di esportazione |
Tempi di consegna: | 5-8 giorni lavorativi |
Termini di pagamento: | Western Union, L/C, T/T |
Capacità di alimentazione: | 5000 PCS/Mese |
Modello N.O.: | BP93420-IC | Intervallo di pressione: | -100KPA-0-10kpa-60Mpa |
---|---|---|---|
Prodotto: | 4-20mA /0-5VDC /0-10VDC /0,5-4,5VDC | Potenza: | 3.3-5.5VDC /12-36VDC |
Tipo di pressione: | Pressione di misura, pressione assoluta, pressione sigillata | Tipo di struttura: | Trasmettitore di pressione di silicio diffuso |
Medium di misura: | Liquido | Grado di precisione: | 00,5% |
Classificazione IP: | Protezione IP65 | Personalizzazione: | Disponibile Richiesta personalizzata |

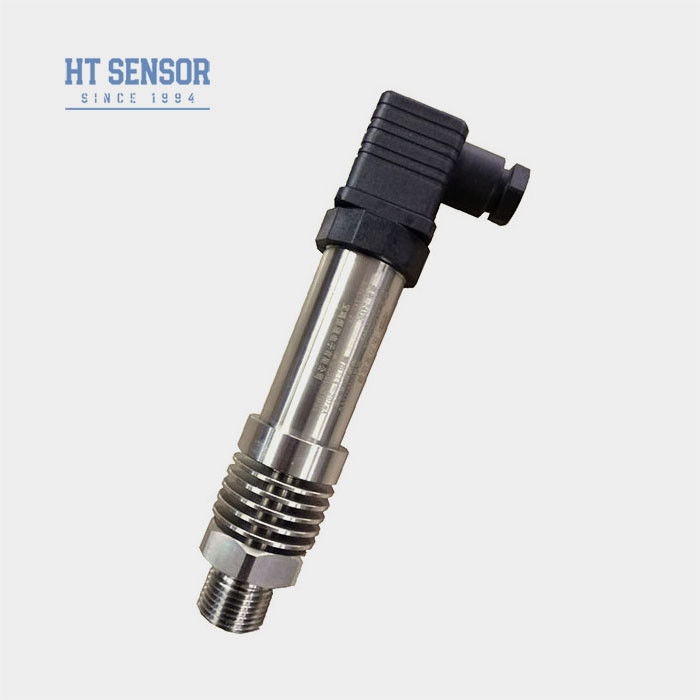

BP93420IC Sensore del trasmettitore di pressione
Introduzione del sensore del trasmettitore di pressione:
BP93420-IC è un sensore di trasmettitore di pressione ad alta temperatura che utilizza come elemento di misurazione principale il nucleo riempito di olio di isolamento avanzato in silicio resistente alla pressione della serie HT19.Il sensore cattura in modo efficiente la pressione del mezzo misurato attraverso una struttura di dissipazione del calore specializzata integrata nel trasmettitore.Questo design eccezionale lo rende perfettamente adatto per ambienti esigenti con temperature elevate, rendendolo una scelta ideale per applicazioni che coinvolgonoL'acciaio è molto utilizzato nei processi industriali e nei sistemi che richiedono una pressione precisa e affidabile.misurazioni anche in ambienti difficili ad alta temperatura
Caratteristiche del prodottodi sensore di trasmissione della pressione:
Applicazionidi sensore di trasmissione della pressione:
Parametri di prestazione del sensore del trasmettitore di pressione | |
Intervallo di misura | - 100kPa... 0kPa ~ 10kPa... 100MPa |
Tipo di pressione | Pressione di misura, pressione assoluta, pressione sigillata |
Sovraccarico | ≤ 1,5 volte l'intervallo nominale |
Precisione @ 25oC | ±0,25% (tipico) ±0,5% (massimo) |
Ripetibilità | 00,1% FS |
Isteresi | 00,1% FS |
Stabilità a lungo termine | ± 0,1% F.S./anno ((tipico) ± 0,2% F.S./anno ((massimo) |
Drift di temperatura del punto zero | ± 0,02% F.S/oC ((≤ 100KPa) ± 0,01% F.S/oC ((> 100KPa) |
Differenze di temperatura su scala completa | ± 0,02% F.S/oC ((≤ 100KPa) ± 0,01% F.S/oC ((> 100KPa) |
Risposta di frequenza | 2.4Khz |
Temperatura di compensazione | 0-70oC ((≤10mpa, personalizzabile) |
Temperatura di funzionamento | -20°C~150°C |
Temperatura di conservazione | -40°C~120°C |
Vibrazione | 10 g,55 Hz ~ 2 kHz |
Materiale per le abitazioni | 304316L |
Materiale del diaframma | 316L |
Resistenza all'isolamento | 100MΩ 100VDC |
Classificazione a prova di esplosione | Ex db IIC T6 Gb |
Classificazione di protezione | Protezione IP65 |
Sigillo O-Ring | Fabbricazione a partire da materie plastiche |
Peso | ~ 0,4 kg |
Segnale di uscita | Tensione di alimentazione | Tipo di uscita |
4 ~ 20 mA | 12 ~ 30VDC | 2/3/4 di filo |
0~10/20mA | 3 fili |
|
0/1 ~ 5V | ||
0/1 ~ 10V | ||
0.5 ~ 4.5V | 5VDC | |
Protocollo di comunicazione RS485 | 3.6 ~ 30V / batteria | 4 fili |
Suggerimenti per ordinare |
Guida agli ordini | ||||||||
BP93420XX | Trasmettitore di pressione | |||||||
Codice | Progetto di costruzione | |||||||
IB | Trasmettitore di pressione generale | IX | Visualizzazione del trasmettitore di pressione | |||||
IE | Trasmettitore di pressione per l'aviazione resistente agli urti | IIC/III | Trasmettitore di pressione per apparecchiature industriali generali | |||||
Se | Trasmettitore di pressione a prova di umidità | IIE/IIIE | Trasmettitore di pressione generale/display | |||||
IN | Trasmettitore di pressione dedicato per aria condizionata | |||||||
IC | Trasmettitore ad alta pressione a temperatura | |||||||
QI/QIT | Grandi diaframmi/trasmettitori ad alta pressione | |||||||
Intervallo di misura | - Zero.1. . .0~0.01...100 MPa | |||||||
(0-X) Kpa o MPa | X: Indica l'intervallo di misurazione reale | |||||||
Codice | Fornitore di energia | |||||||
D1 | 24VDC | |||||||
D2 | 5VDC | |||||||
D3 | Altri | |||||||
Codice | Segnale di uscita | |||||||
S1 | 4~20mADC | S5 | 0~20mADC | |||||
S2 | 1 ~ 5VDC | S6 | 0~10VDC | |||||
S3 | 0~5VDC | S7 | 0.5~4.5VDC | |||||
S4 | 0~10mADC | |||||||
Codice | Connessione a pressione | |||||||
J1 | M20×1.5 | |||||||
J2 | G1/2 | |||||||
J3 | G1/4 | |||||||
J4 | 7/16-20UNF | |||||||
J5 | Altri | |||||||
Codice | Connessione elettrica | |||||||
B1 | Hirschmann | |||||||
B2 | PG7 Plug | |||||||
B3 | Uscita del cavo sigillato | |||||||
B4 | 2088 Casing industriali | |||||||
B5 | 2088 Casing industriali con display | |||||||
B6 | Altri | |||||||
Codice | Tipo di pressione | |||||||
G | Pressione di misura | |||||||
A | Pressione assoluta | |||||||
S | Pressione di riferimento sigillata |
FAQ:
1D: Quali sono le caratteristiche dei vostri trasmettitori di sensori di pressione?
R: Alta precisione, durata e prestazioni eccellenti.
2. D: Posso personalizzare specifiche speciali?
R: Sì, i nostri ingegneri possono personalizzare i prodotti per soddisfare esigenze specifiche. Forniamo il servizio OEM e ODM
3Q: Qual è la vostra capacità produttiva?
A: Le nostre strutture di produzione possono produrre fino a 30.000 trasmettitori di sensori di pressione al mese, quindi siamo pienamente in grado di soddisfare le esigenze di ordini su larga scala.è consigliabile contattare il nostro team di vendita in anticipo per garantire una produzione regolare e una pianificazione della consegna.
4D: Qual è il periodo di consegna tipico?
R: 5-8 giorni lavorativi per i modelli standard.
5D: Qual è il prezzo dei prodotti?
A: Prezzi competitivi con sconti per ordini di grandi quantità o partner a lungo termine.
6. Q: Qual è la garanzia dei vostri prodotti? E servizio post-vendita?
A: Il nostro tempo di garanzia è di 24 mesi dopo la spedizione, e il nostro servizio post-vendita risponderà con le vostre domande in 24 ore, istruzione remota da rete PC èsempre disponibile.
