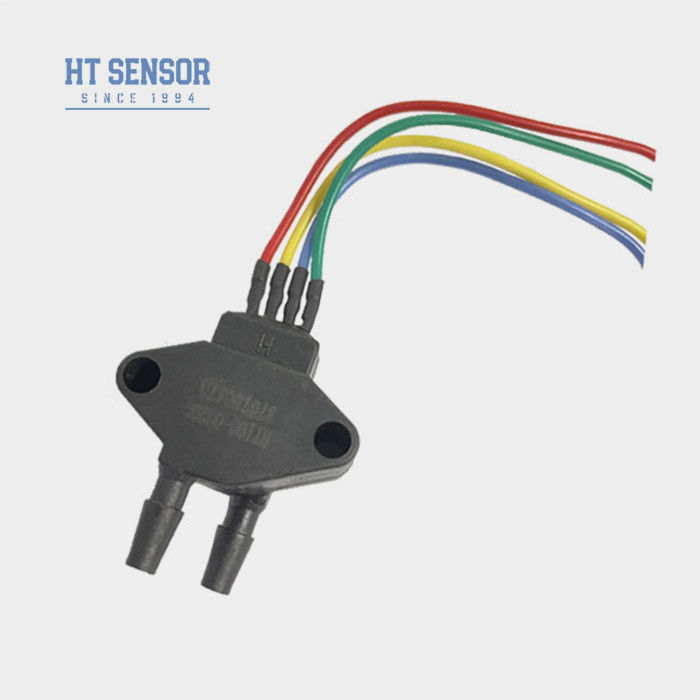

Sensore di pressione differenziale in guscio di plastica da 20kpa
Product Details
| Modello n.: | HT100 | Tipo: | Pressione differenziale |
|---|---|---|---|
| Tipo di cablaggio: | Quattro fili | Mezzo di misurazione: | Aria a gas |
| Energia: | 5VDC / 1,5mA | Precisione: | 0,2%FS |
| Produzione: | segnale di sistemi MV | Fornitura: | 1.5 mA |
| Tipo di segnale di uscita: | Analogico | Personalizzazione: | Disponibile può essere OEM su richiesta personalizzata |
| Evidenziare |
Sensore di pressione differenziale in guscio di plastica da 20kpa,Sensore di pressione differenziale silicio,Sensore di pressione piiezoresistivo al silicio da 20kpa |
||
Product Description

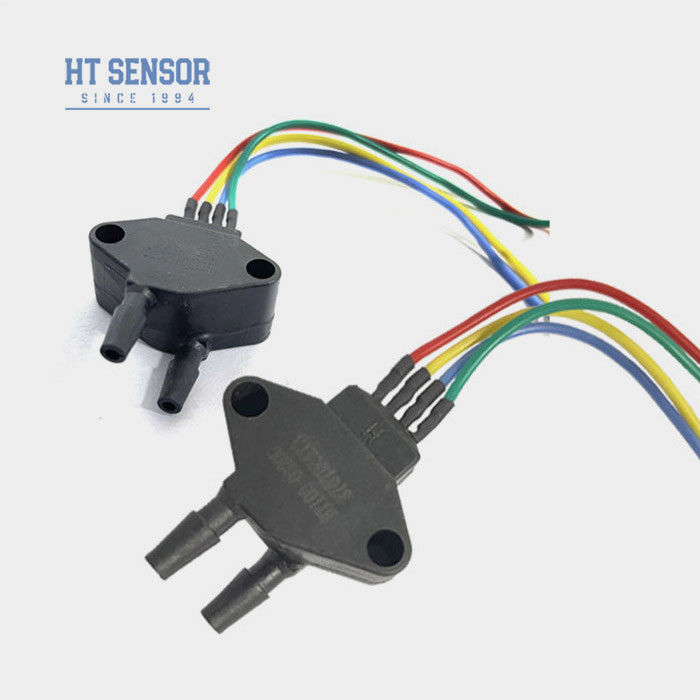

HT100 20kpa sensore di pressione differenziale in silicio a guscio di plastica nera per pressione differenziale
HT100Sensore di pressione piezoresistivo al silicio
Introduzione di un sensore di pressione in silicio a scarico:
Caratteristiche del prodottodi un sensore di pressione differenziale in silicio:
- Ampia gamma di misura, 0~10KPa~2Mpa
- Alta affidabilità ed eccellente stabilità
- Tecnologia di incapsulamento TO8
- Applicazioni aerospaziali
Applicazionidi un sensore di pressione differenziale in silicio:
- Misurazione delle pressioni dei gas secchi non corrosivi
- Sistemi di controllo pneumatici
- Ingegneria biomedica per applicazioni mediche
- Controllo di HVAC (riscaldamento, ventilazione e aria condizionata)
- Test aerospaziali per finalità legate all'aviazione
- Fornitura di corrente: ≤2mA DC (tipico 1,5mA DC)
- Impedenza di ingresso:3KΩ~6KΩ
- Impedanza di uscita:2.5KΩ~6KΩ
- Connessione elettrica:Pini Kovar placcati in oro o fili ad alta temperatura da 100 mm
| Parametri delle prestazionidi un sensore di pressione differenziale in silicio: | ||||||
| Intervallo di misura | Diametro (G) | 10KPa, 20KPa, 35KPa, 100KPa | ||||
| Tipologia | Max. | Unità | ||||
| Linearità | ± 0.15 | ± 0.3 | % F.S. | |||
| Ripetibilità | 0.05 | 0.1 | % F.S. | |||
| Isteresi | 0.05 | 0.1 | % F.S. | |||
| 0 uscita di compensazione | 0 ± 1 | 0 ± 2 | mV | |||
| Produzione su larga scala | ≤ 20KPa | 50 ± 10 | 50 ± 30 | mV | ||
| ≥ 35 kPa | 100 ± 10 | 100 ± 30 | mV | |||
| Temperatura di offset zero. | ≤ 20KPa | ± 1 | ±2 | % F.S. | ||
| ≥ 35 kPa | ± 0.5 | ± 1 | % F.S. | |||
| Temperatura a scala completa. | ≤ 20KPa | ± 1 | ±2 | % F.S. | ||
| ≥ 35 kPa | ± 0.5 | ± 1 | % F.S. | |||
| Tempore compensato. | ≤ 20KPa | 0 ~ 50 | oC | |||
| ≥ 35 kPa | 0 ~ 70 | oC | ||||
| Temperatura di funzionamento | -20~80 | oC | ||||
| Temperatura di conservazione | -40~125 | oC | ||||
| Sovraccarico ammissibile | Prendi il valore più piccolo tra 3 volte la scala completa o 4MPa | |||||
| Pressione di esplosione | 5X la scala completa | |||||
| Stabilità a lungo termine | 0.2 % | F.S./anno | ||||
| Materiale del diaframma | 316L | |||||
| Resistenza all'isolamento | ≥ 200MΩ 100VDC | |||||
| Vibrazione | Nessuna variazione in condizioni di 10gRMS, da 20 Hz a 2000 Hz | |||||
| Shock | 100 g, 11 ms | |||||
| Tempo di risposta | ≤ 1 ms | |||||
| Peso | ~ 12,5 g | |||||
| I parametri sono sottoposti a prova alle seguenti condizioni: corrente costante di 1,5 mA e temperatura ambiente di 25 °C | ||||||
| Suggerimenti per ordinare |
2Durante l'assemblaggio dell'alloggiamento, assicurarsi che sia allineato verticalmente e applicare una pressione uniforme per evitare o danneggiare la piastra di compensazione.
3Se il supporto di misura non è compatibile con il diaframma centrale e il materiale di alloggiamento (316L), devono essere fornite istruzioni speciali al momento dell'ordine.
4Evitare di premere il diaframma del sensore con le mani o con oggetti taglienti per evitare danni al nucleo a causa di deformazioni o piercing del diaframma.
5Tenere aperta all'atmosfera la porta di pressione del nucleo del manometro e impedire l'ingresso di acqua, vapore acqueo o sostanze corrosive nella camera di pressione negativa del nucleo.
6Se si verificano modifiche ai condotti dei perni, seguire l'etichetta sul nucleo effettivo per riferimento.
