Sensore di pressione piiezoresistivo al silicio 5V Sensore di pressione del diaframma con pin di connessione della cella di pressione
Product Details
| Modello n.: | HT26V | Tipo di segnale di uscita: | 10mv/V analogico |
|---|---|---|---|
| Energia: | 5-10VDC | Materiale: | Acciaio inossidabile |
| Tipo di filo: | NO | Mezzo di misurazione: | Gas e liquidi |
| Dia: | 19 mm | Alto: | OEM |
| Pacchetto di trasporto: | cartone | Origine: | Cina |
| Tipo: | Sensore di pressione in silicio | Personalizzazione: | Disponibile | Richiesta personalizzata |
| Evidenziare |
Sensore di pressione piiezoresistivo al silicio da 5 V,Sensore di pressione del diaframma al silicio 5V,Sensore di pressione del diaframma con Pin Connect |
||
Product Description
Hengtong HT26V 5V Sensore di pressione in silicio con connessione a pin

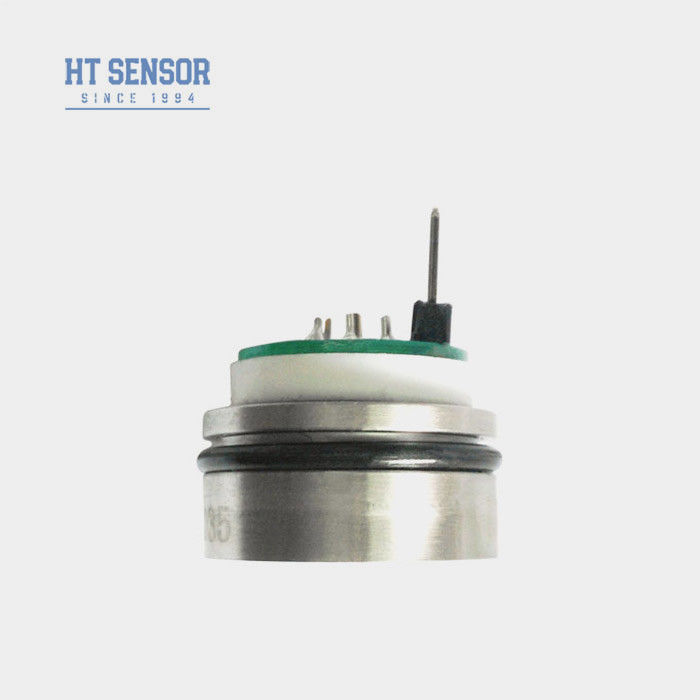

HT26V Sensore di pressione piezoresistivo al silicio
Introduzione del sensore di pressione in silicio:
HT26V è un sensore di pressione in silicio piezoresistivo con un elemento cristallino di silicio diffuso altamente stabile al suo nucleo.La differenza di pressione del mezzo di misurazione viene trasmessa al diaframma di silicio attraverso il diaframma di isolamento 316L e l'olio di silicone di tenutaLa costruzione su misura è realizzata da un normale diametro di 19 mm, parti in acciaio inossidabile altamente personalizzate possono essere basse come 7 mm. 5-10V alimentazione a tensione costante, uscita regolare.Il sensore di pressione HT26V è dotato di un anello O per la tenuta della pressione e per un'installazione facile.
- Fornitura e uscita di segnali standard a tensione costante
- Alta affidabilità ed eccellente stabilità
- Il L'altezza è di 7 mm, varie strutture possono essere personalizzate
- Applicato in vari siti di processo industriale, tra cui petrolio, chimica, metallurgia, energia e idrologia.
- Utilizzato nelle industrie marittime e aeronautiche
- Adatti a sistemi di controllo idraulici e pneumatici
- Utilizzato in applicazioni di controllo dei processi
- Fonte di alimentazione: ≤10VDC
- Voltaggio di uscita in modalità comune: 50% dell'input (tipico)
- Impedenza di ingresso:4KΩ~20KΩ
- Impedanza di uscita:2.5KΩ~6KΩ

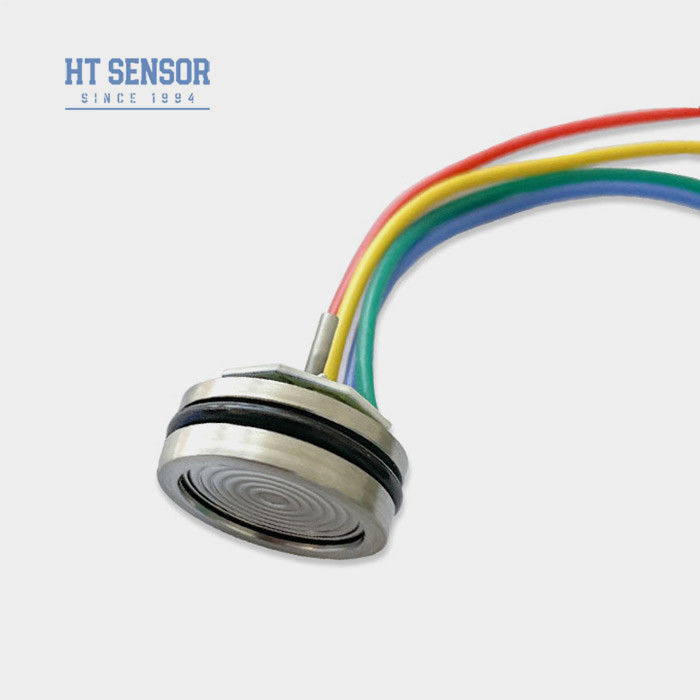

- Connessione elettrica: filo ad alta temperatura di 100 mm, cavo a nastro e connettori a spillo.
| Parametri delle prestazionidi sensore di pressione in silicio: | |||||
| Intervallo di misura | Diametro (G) | 10KPa, 20KPa, 35KPa, 100KPa, 200KPa, 350KPa, 1000KPa, 2000KPa | |||
| Assoluto ((A) | 100KPaA, 200KPaA, 350KPaA, 700KPaA, 1000KPaA, 2000KPaA | ||||
| Sigillato | 3500KPaS, 7MPaS, 10MPaS | ||||
| Tipologia | Max. | Unità | |||
| Nonlinearità | ± 0.15 | ± 0.3 | % F.S. | ||
| Ripetibilità | 0.05 | 0.1 | % F.S. | ||
| Isteresi | 0.05 | 0.1 | % F.S. | ||
| 0 uscita di compensazione | 0 ± 1 | 0 ± 2 | mV | ||
| Produzione su larga scala | ≤ 20KPa | 50 ± 1 | 50 ± 2 | mV | |
| ≥ 35 kPa | 100 ± 1 | 100 ± 2 | mV | ||
| Temperatura di offset zero. | ≤ 20KPa | ± 1 | ±2.5 | % F.S. | |
| ≥ 35 kPa | ± 0.8 | ± 15 | % F.S. | ||
| Temperatura a scala completa. | ≤ 20KPa | ± 1 | ±2 | % F.S. | |
| ≥ 35 kPa | ± 0.8 | ± 15 | % F.S. | ||
| Tempore compensato. | ≤ 20KPa | 0 ~ 50 | oC | ||
| ≥ 35 kPa | 0 ~ 70 | oC | |||
| Temperatura di funzionamento | -20~80 | oC | |||
| Temperatura di conservazione | -40~125 | oC | |||
| Sovraccarico ammissibile | 3 volte la scala completa | ||||
| Pressione di esplosione | 5X la scala completa | ||||
| Stabilità a lungo termine | 0.2 % | F.S./anno | |||
| Materiale del diaframma | 316L | ||||
| Resistenza all'isolamento | ≥ 200MΩ 100VDC | ||||
| Vibrazione | Nessuna variazione in condizioni di 10gRMS, da 20 Hz a 2000 Hz | ||||
| Shock | 100 g, 11 ms | ||||
| Tempo di risposta | ≤ 1 ms | ||||
| Sigillo O-ring | Fabbricazione a partire da materie tessili | ||||
| Medio di riempimento | Olio di silicio | ||||
| Peso | ~ 25 g | ||||
| I parametri sono sottoposti a prova alle seguenti condizioni: tensione costante di 10V e temperatura ambiente di 25oC | |||||
| Progetto di costruzione | |
| Tubo a pressione < 3,5 MPaS |
|
| Normalmente ≥ 3,5 MPaS < 40 MPaS |
|
| Connessione elettrica e compensazione |
|
| Esempi di selezione |
| Suggerimenti per ordinare |
tenuta impermeabile richiesta
2Durante l'assemblaggio dell'alloggiamento, assicurarsi che sia allineato verticalmente e applicare una pressione uniforme per evitare di bloccare o danneggiare la piastra di compensazione.
3Se il supporto di misura non è compatibile con il diaframma centrale e il materiale di alloggiamento (316L), devono essere fornite istruzioni speciali al momento dell'ordine.
4Evitare di premere il diaframma del sensore con le mani o con oggetti taglienti per evitare danni al nucleo a causa di deformazioni o piercing del diaframma.
5Tenere aperta l'entrata di pressione del nucleo di misura della pressione all'atmosfera e impedire l'ingresso di acqua, vapore acqueo o sostanze corrosive nella camera di pressione negativa del nucleo.
6Se si verificano modifiche ai condotti dei perni, seguire l'etichetta sul nucleo effettivo per riferimento.
