Sensore di pressione del silicio diffuso HT-IQT-B Sensore di pressione dell'olio ad alta temperatura dell'acqua
Product Details
| Modello n.: | HT-IQT-B | Allineare: | 0-35kpa~3.5Mpa |
|---|---|---|---|
| Tipo di cablaggio: | Pini Kovar placcate d'oro | Misurazione mezzo: | AIR e Acqua e olio liquidi |
| Personalizzato: | Personalizzato | Filo: | 50.4 mm |
| Produzione: | segnale di sistemi MV | Energia: | 1.5 mA |
| Specifiche: | 50.4 mm | Tipo: | Sensore di pressione di silicio diffuso |
| Tipo di segnale di uscita: | Analogico | Materiale: | 316L Acciaio inossidabile |
| Evidenziare |
Sensore di pressione di silicio diffuso HT-IQT-B,Sensore di pressione del silicio diffuso nell'olio di acqua,Sensore di pressione dell'olio e dell'acqua ad alta temperatura |
||
Product Description

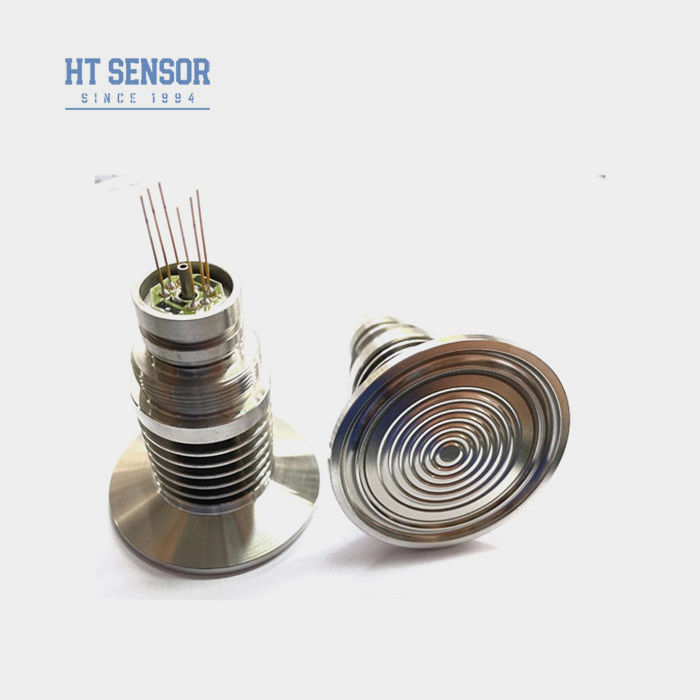

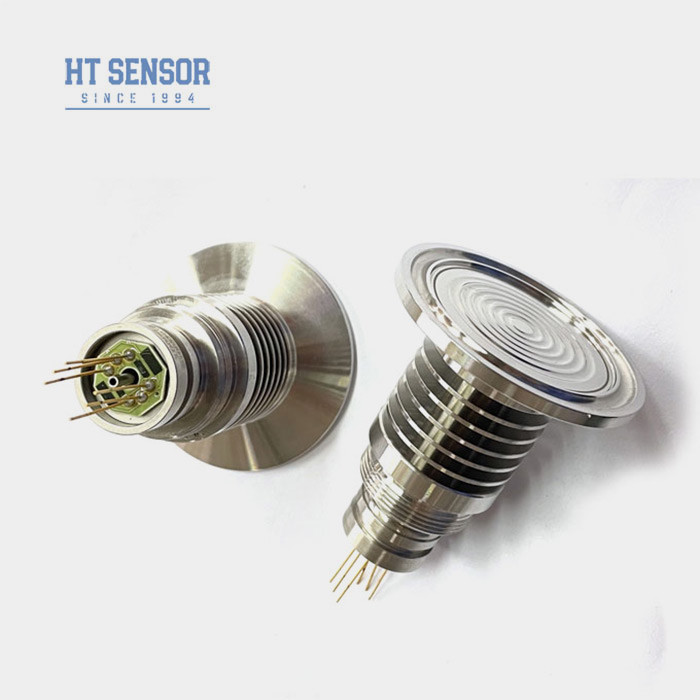

Sensore HT Sensore di pressione di silicio diffuso HT-IQT-B per acqua o olio ad alta temperatura
HT-IQT-BPiezoresistivoSensore di pressione del silicio
Introduzione di un sensore di pressione in silicio diffuso:
Il sensore di pressione in silicio HT - IQT - B è una sorta di diaframma incorporato. La pressione è stata trasferita al chip sensibile attraverso un diaframma in acciaio inossidabile e olio di silicone sigillato.Il chip del sensore converte la pressione in un segnale elettrico millivolt rilevabileQuesto prodotto adotta una struttura a diaframma a piattaforma, con dissipatore di calore ad alta temperatura, con un sistema di accumulazione di calore a temperatura elevata, con un sistema di accumulazione di calore a temperatura elevata e con un sistema di accumulazione di calore a temperatura elevata.L'effetto di misurazione a temperatura media è buono. Il diaframma piatto e nudo è facile da pulire e ha un buon effetto sulla misurazione dei media viscosi.
Caratteristiche del prodottocon una lunghezza di 20 mm o più ma non superiore a 50 mm:
- Imballaggio in acciaio inossidabile 316L.
- Compensazione della temperatura e correzione del punto zero attraverso una pellicola spessa.
- Struttura di diaframma a lavaggio ad alta temperatura per una facile pulizia.
- Adatti per misurare la pressione di gas e liquidi non corrosivi con 316Lcompatibilità in acciaio inossidabile.
- Industria alimentare e delle bevande.
- Controllo dei processi industriali.
- Fornitura di corrente: ≤ 2 mA di corrente continua (0,4-1,5 mA di corrente continua).
- Impedenza di ingresso: 2,5KΩ~6KΩ.
- Impedenza di uscita: 2,5KΩ~6KΩ.
- Connessione elettrica: perni Kovar placcati in oro o fili ad alta temperatura da 100 mm.
| Parametri delle prestazionicon una lunghezza di 20 mm o più ma non superiore a 50 mm: | |||||
| Intervallo di misura | Diametro (G) | 35KPa, 100KPa, 200KPa, 350KPa, 1000KPa, 2000Kpa | |||
| Assoluto ((A) | 100KPaA, 200KPaA, 350KPaA, 700KPaA, 1000KPaA, 2000KPaA | ||||
| Sigillato | 3500 KPaS | ||||
| Tipologia | Max. | Unità | |||
| Nonlinearità | ± 0.15 | ± 0.3 | % F.S. | ||
| Ripetibilità | 0.05 | 0.1 | % F.S. | ||
| Isteresi | 0.05 | 0.1 | % F.S. | ||
| 0 uscita di compensazione | 0 ± 1 | 0 ± 2 | mV | ||
| Produzione su larga scala | ≤ 20KPa | 50 ± 10 | 50 ± 30 | mV | |
| ≥ 35 kPa | 100 ± 10 | 100 ± 30 | mV | ||
| Temperatura di offset zero. | ≤ 20KPa | ± 1 | ±2 | % F.S. | |
| ≥ 35 kPa | ± 0.5 | ± 1 | % F.S. | ||
| Temperatura a scala completa. | ≤ 20KPa | ± 1 | ±2 | % F.S. | |
| ≥ 35 kPa | ± 0.5 | ± 1 | % F.S. | ||
| Tempore compensato. | ≤ 20KPa | 0 ~ 50 | oC | ||
| ≥ 35 kPa | 0 ~ 70 | oC | |||
| Temperatura di funzionamento | -20~80 | oC | |||
| Temperatura di conservazione | -40~125 | oC | |||
| Sovraccarico ammissibile | Prendere il valore più piccolo tra 3 volte la scala completa o 120MPa | ||||
| Pressione di esplosione | 5X la scala completa | ||||
| Stabilità a lungo termine | 0.2 % | F.S./anno | |||
| Materiale del diaframma | 316L | ||||
| Resistenza all'isolamento | ≥ 200MΩ 100VDC | ||||
| Shock | 100 g, 11 ms | ||||
| Tempo di risposta | ≤ 1 ms | ||||
| Sigillo O-ring | Fabbricazione a partire da materie tessili | ||||
| Medio di riempimento | Olio di silicio | ||||
| Peso | ~ 220 g | ||||
| I parametri sono sottoposti a prova alle seguenti condizioni: 1,5 mA @ 25°C | |||||
| Progetto di costruzione | |
| Dimensione |
|
| Connessione elettrica e compensazione |
|
| Esempi di selezione |
| Suggerimenti per ordinare |
tenuta impermeabile richiesta
2Durante l'assemblaggio dell'alloggiamento, assicurarsi che sia allineato verticalmente e applicare una pressione uniforme per evitare di bloccare o danneggiare la piastra di compensazione.
3Se il supporto di misura non è compatibile con il diaframma centrale e il materiale di alloggiamento (316L), devono essere fornite istruzioni speciali al momento dell'ordine.
4Evitare di premere il diaframma del sensore con le mani o con oggetti taglienti per evitare danni al nucleo a causa di deformazioni o piercing del diaframma.
5Tenere aperta l'entrata di pressione del nucleo di misura della pressione all'atmosfera e impedire l'ingresso di acqua, vapore acqueo o sostanze corrosive nella camera di pressione negativa del nucleo.
6Se si verificano modifiche ai condotti dei perni, seguire l'etichetta sul nucleo effettivo per riferimento.
