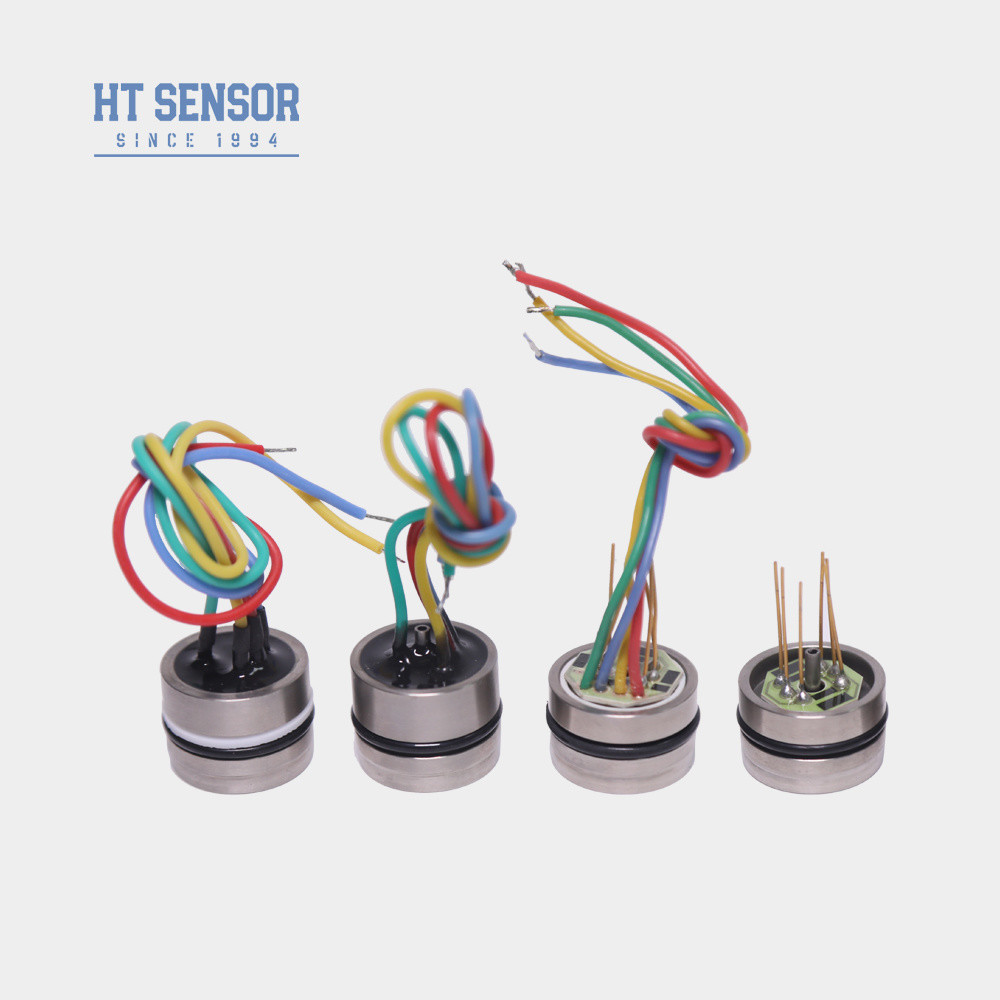

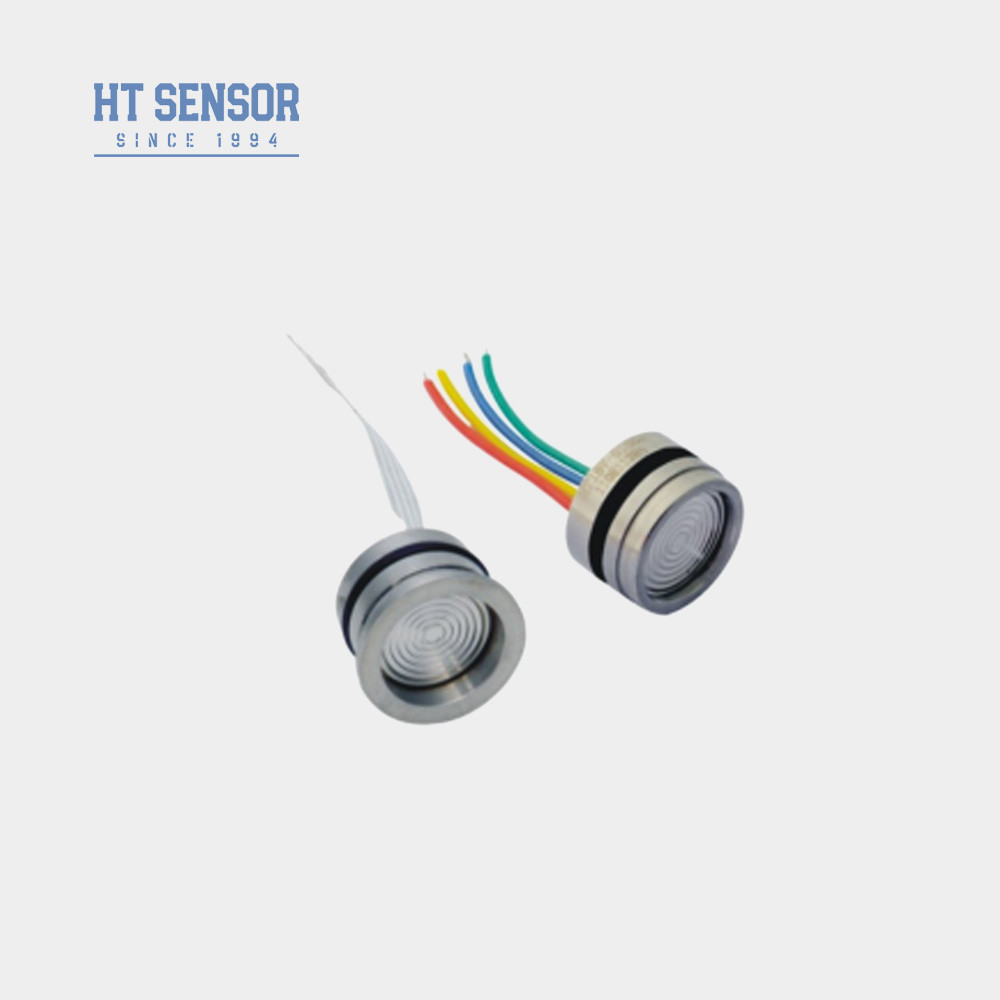

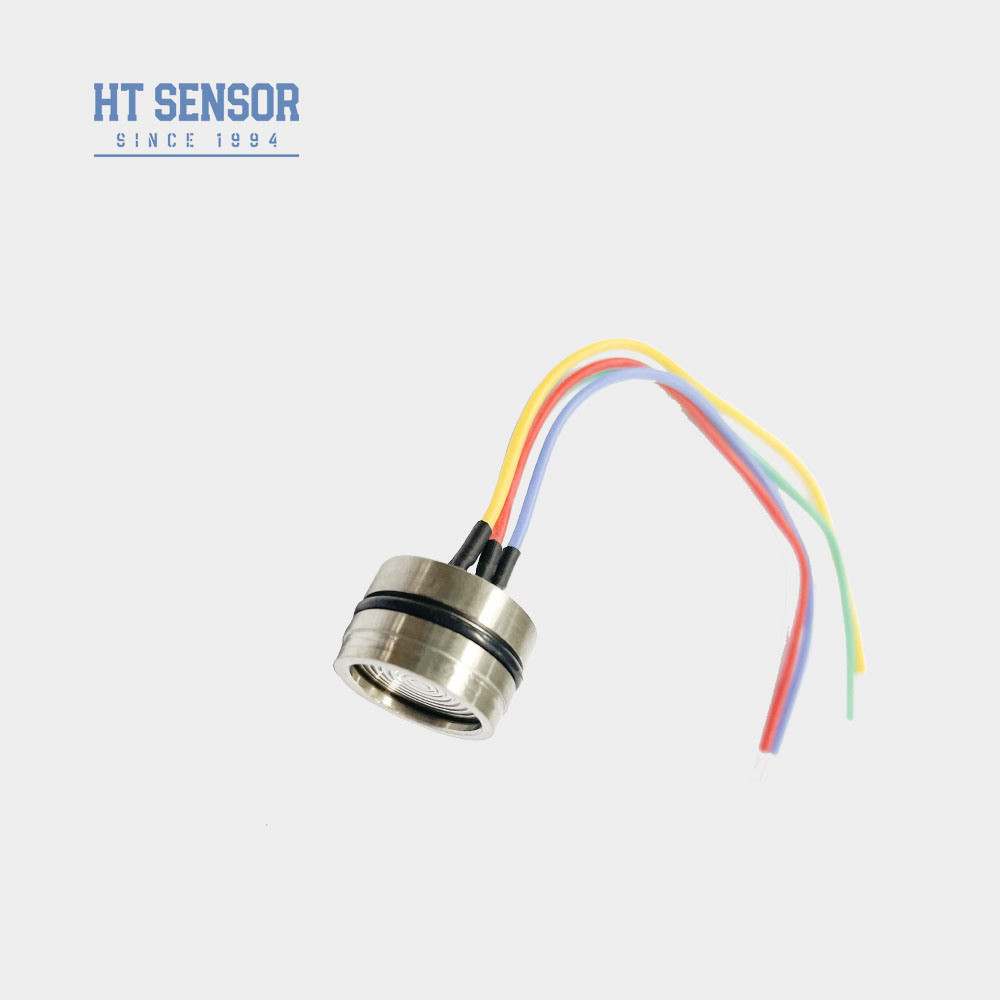

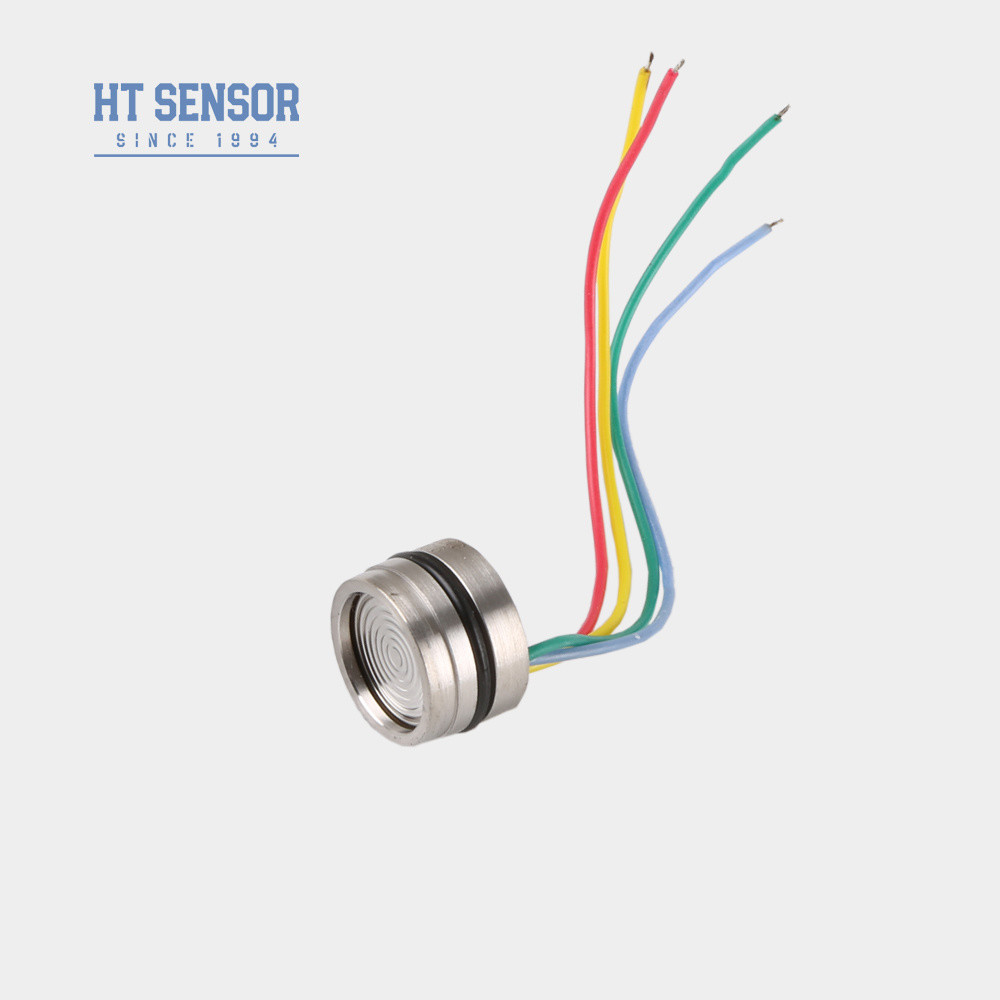

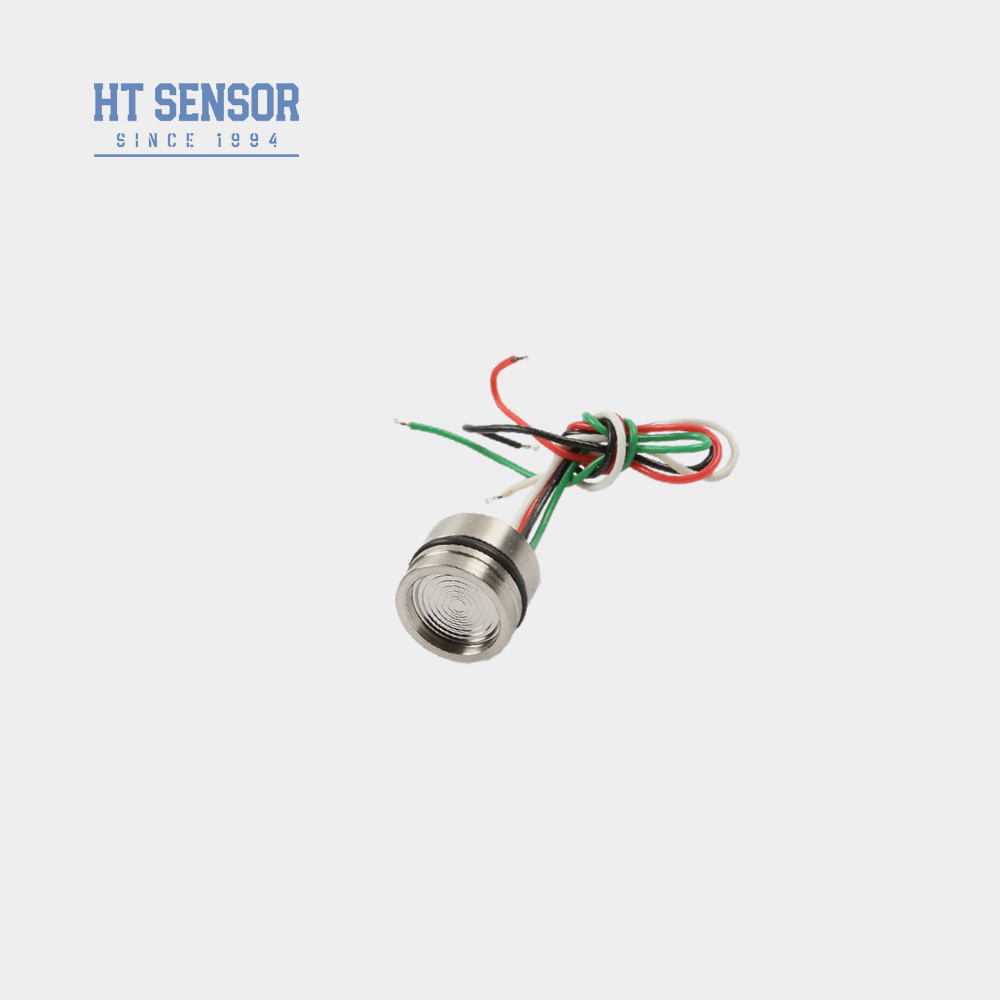

HT19 Sensore di pressione piiezoresistivo in acciaio inossidabile a silicio con 4 fili
Product Details
| Modello n.: | HT19F | Tipo di cablaggio: | Quattro fili |
|---|---|---|---|
| Mezzo di misurazione: | Gas e liquidi | Personalizzato: | OEM |
| Mezzo di riempimento: | Olio siliconico | Stabilità a lungo termine: | 0.2%F.S/Year |
| Pacchetto di trasporto: | cartone | Specifica: | 19 mm |
| Marchio: | HengTong | Origine: | Cina |
| Codice Hs: | 9026209090 | Per: | Trasmettitore di pressione di silicio diffuso |
| Tipo di segnale di uscita: | Segnale mv di tipo analogo | Materiale: | Acciaio inossidabile |
| Evidenziare |
Sensore di pressione in acciaio inossidabile HT19,Sensore di livello piezoresistivo a 4 fili,sensore di pressione in silicio con garanzia |
||
Product Description
Descrizione del prodotto
HT19 Sensore di pressione piezoresistivo al silicio
Introduzione:
HT19 è un sensore di pressione piezorisistivo in silicio, dotato di un elemento di rilevamento in silicio diffuso altamente stabile nel suo nucleo.Trasmettendo la pressione del mezzo misurato al diaframma di silicio attraverso un diaframma di isolamento e olio di silicone, garantisce una misurazione accurata e affidabile delle pressioni sia di liquidi che di gas.il sensore è ampiamente utilizzato in applicazioni impegnative come compressori d'aria e sistemi di refrigerazione.
Caratteristiche del prodotto:1.Utilizzando tecnologia avanzata e alloggiamento in acciaio inossidabile 316L, insieme a materiali quali titanio e Hastelloy per il diaframma
2.Utilizzando circuiti a pellicola spessa per la compensazione della temperatura e il punto zero correzione
3.eccezionale affidabilità, ripetibilità e stabilità
Applicazioni:
1.Adatta per misurare la pressione di gas e liquidi non corrosivi con 316L compatibilità in acciaio inossidabile
2.Applicato in vari siti di processo industriale, tra cui petrolio, chimica, metallurgia, energia e idrologia
3.Utilizzato nelle industrie marittime e aeronautiche
4.Adatto per sistemi di controllo idraulici e pneumatici
5.Utilizzato in applicazioni di controllo dei processi
Performance elettrica:
1Fornitura di corrente: ≤2mA DC (tipico 1,5mA DC)
2.Impedenza di ingresso: 3KΩ~6KΩ
3Impedanza di uscita:2.5KΩ~6KΩ
4.Connezione elettrica:Pini Kovar dorati o fili ad alta temperatura da 100 mm.
| Parametri di prestazione: | |||||
| Distanza | Diametro (G) | 10KPa, 20KPa, 35KPa, 100KPa, 200KPa, 350KPa, 1000KPa, 2000Kpa | |||
| Assoluto ((A) | 100KPaA, 200KPaA, 350KPaA, 700KPaA, 1000KPaA, 2000KPaA | ||||
| Sigillato | 3500KPaS, 7MPaS, 10MPaS, 20MPaS,40MPaS,60MPaS,100MPaS | ||||
| Tipologia | Max. | Unità | |||
| Non linearità | ± 0.15 | ± 0.3 | % F.S. | ||
| Ripetibilità | 0.05 | 0.1 | % F.S. | ||
| Isteresi | 0.05 | 0.1 | % F.S. | ||
| Fatto nullo | 0 ± 1 | 0 ± 2 | mV | ||
| Spin Output | ≤ 20KPa | 50 ± 10 | 50 ± 30 | mV | |
| ≥ 35 kPa | 100 ± 10 | 100 ± 30 | mV | ||
| Temperatura errore-zero | ≤ 20KPa | ± 1 | ±2 | % F.S. | |
| ≥ 35 kPa | ± 0.5 | ± 1 | % F.S. | ||
| Temperatura di errore-span | ≤ 20KPa | ± 1 | ±2 | % F.S. | |
| ≥ 35 kPa | ± 0.5 | ± 1 | % F.S. | ||
| Tempore compensato. | ≤ 20KPa | 0 ~ 50 | oC | ||
| ≥ 35 kPa | 0 ~ 70 | oC | |||
| Temperatura di funzionamento | -20~80 | oC | |||
| Temperatura di conservazione | -40~125 | oC | |||
| Sovraccarico ammissibile | Prendere il valore più piccolo tra 3 volte la scala completa o 120MPa | ||||
| Pressione di scoppio | 5X la scala completa | ||||
| Stabilità a lungo termine | 0.2 % | F.S./anno | |||
| Materiale del diaframma | 316L | ||||
| Resistenza all'isolamento | ≥ 200MΩ 100VDC | ||||
| Vibrazione | Nessuna variazione in condizioni di 10gRMS, da 20 Hz a 2000 Hz | ||||
| Shock | 100 g, 11 ms | ||||
| Tempo di risposta | ≤ 1 ms | ||||
| Sigillo O-ring | Anello di nitrile o anello di fluoro | ||||
| Medio di riempimento | Olio di silicio | ||||
| Peso | circa 20 g | ||||
| I parametri sono sottoposti a prova alle seguenti condizioni: 1,5 mA @ 25°C | |||||
| Progetto di costruzione | |
| tipo 1 | |
| tipo 2 | |
| Connessione elettrica e compensazione |
|
|
| Esempi di selezione |
| Suggerimenti per ordinare |
2Durante l'assemblaggio dell'alloggiamento, assicurarsi che sia allineato verticalmente e applicare una pressione uniforme per evitare di bloccare o danneggiare la piastra di compensazione.
3Se il supporto di misura non è compatibile con il diaframma centrale e il materiale di alloggiamento (316L), devono essere fornite istruzioni speciali al momento dell'ordine.
4Evitare di premere il diaframma del sensore con le mani o con oggetti taglienti per evitare danni al nucleo a causa di deformazioni o piercing del diaframma.
5Tenere aperta all'atmosfera la porta di pressione del nucleo del manometro e impedire l'ingresso di acqua, vapore acqueo o sostanze corrosive nella camera di pressione negativa del nucleo.
6Se si verificano modifiche ai condotti dei perni, seguire l'etichetta sul nucleo effettivo per riferimento.
| Domande e risposte |
.
.
