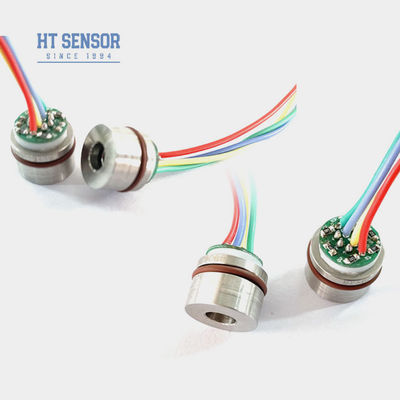

Sensore di pressione in silicone da 15 mm 10VDC in acciaio inossidabile
Product Details
| Modello n.: | HT15V | Tipo di filo: | NO |
|---|---|---|---|
| Tipo di cablaggio: | Quattro fili | Misurazione mezzo: | Gas e liquidi |
| Allineare: | 0-350kpa~20MPa | Fornitura: | 5-10VDC |
| Parole chiave: | Mini sensore | Specifica: | 15 mm |
| Marchio: | HengTong | Tipo: | mini sensore di pressione in silicio |
| Materiale: | Acciaio inossidabile | Personalizzazione: | Disponibile OEM e ODM |
| Evidenziare |
Sensore di pressione in silicone da 15 mm,Sensore di pressione in silicio 10VDC,Sensore di pressione pieoresistivo in acciaio inossidabile 10VDC |
||
Product Description

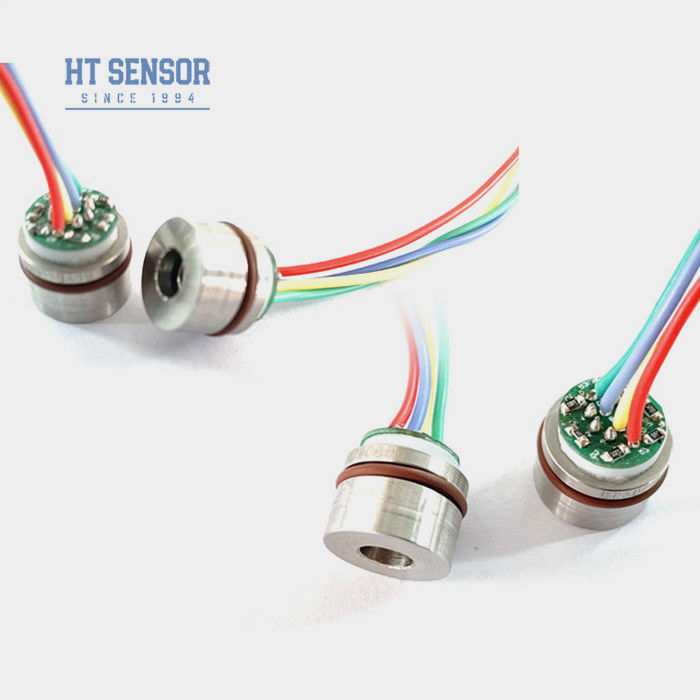

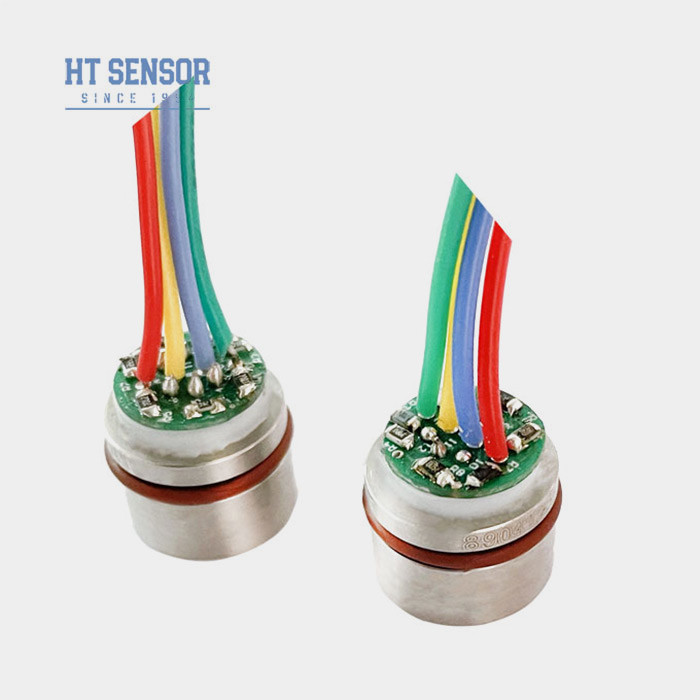

HT15V 15mm Mini Stainless Steel Sensore di pressione in silicio 10VDC
HT15V PiezoresistivoSilicioSensore di pressione
Introduzione di un sensore di pressione in silicio da 15 mm:
V è un sensore di pressione piezoresistivo in silicio con alimentazione a tensione costante e controllo di uscita di 10mv/V.Esso utilizza l'effetto piezoresistivo del silicio diffuso per misurare con precisione le pressioni dei liquidi e dei gasIl sensore di pressione in silicio è di soli 15 mm di diametro, appartiene al sensore di pressione di tipo raffinato.La nostra azienda può anche intraprendere una personalizzazione speciale in base alle esigenze degli utenti, quali sensori di pressione di tutte le strutture saldate, ampia compensazione di temperatura, alta affidabilità, sensori anti-urto e anti-vibrazione, soprattutto per armi e attrezzature di difesa nazionale.
Caratteristiche del prodottodi un diametro di 50 mm o più:
- Utilizza una tecnologia avanzata ed è incapsulato in acciaio inossidabile 316Labitazione
- Ampia gamma di misura 0~350KPa~60MpaS
- Alta affidabilità ed eccellente stabilità
- Fornitura a tensione costante
- Adatti per misurare la pressione di gas e liquidi non corrosivi con 316Lcompatibilità in acciaio inossidabile
- Progettazione compatta, ideale per applicazioni con spazio limitato
- Utilizzati nei sistemi di controllo dei processi per il monitoraggio e il controllo della pressione
- Comunemente utilizzati nei sistemi di refrigerazione e nei compressori d'aria per la misurazione della pressione
- Fonte di alimentazione: ≤10VDC
- Voltaggio di uscita in modalità comune: 50% dell'input (tipico)
- Impedenza di ingresso:4KΩ~20KΩ
- Impedanza di uscita:2.5KΩ~6KΩ
- Connessione elettrica: filo ad alta temperatura di 100 mm, cavo a nastro
| Parametri delle prestazionidi un diametro di 50 mm o più: | |||||
| Intervallo di misura | Diametro (G) | 350KPa,1000KPa,2000Kpa | |||
| Assoluto ((A) | 350KPaA, 700KPaA, 1000KPaA, 2000KPaA | ||||
| Sigillato | 3500KPaS, 7MPaS, 10MPaS | ||||
| Tipologia | Max. | Unità | |||
| Nonlinearità | ± 0.15 | ± 0.3 | % F.S. | ||
| Ripetibilità | 0.05 | 0.1 | % F.S. | ||
| Isteresi | 0.05 | 0.1 | % F.S. | ||
| 0 uscita di compensazione | 0 ± 1 | 0 ± 2 | mV | ||
| Produzione su larga scala | 100 ± 1 | 100 ± 2 | mV | ||
| Temperatura di offset zero. | ± 0.8 | ±2 | % F.S. | ||
| Temperatura a scala completa. | ± 0.8 | ±2 | % F.S. | ||
| Tempore compensato. | 0 ~ 70 | oC | |||
| Temperatura di funzionamento | -20~80 | oC | |||
| Temperatura di conservazione | -40~125 | oC | |||
| Sovraccarico ammissibile | Prendere il valore più piccolo tra 3 volte la scala completa o 80MPa | ||||
| Pressione di scoppio | 5X la scala completa | ||||
| Stabilità a lungo termine | 0.2 % | F.S./anno | |||
| Materiale del diaframma | 316L | ||||
| Resistenza all'isolamento | ≥ 200MΩ 100VDC | ||||
| Vibrazione | Nessuna variazione in condizioni di 10gRMS, da 20 Hz a 2000 Hz | ||||
| Shock | 100 g, 11 ms | ||||
| Tempo di risposta | ≤ 1 ms | ||||
| Sigillo O-ring | Fabbricazione a partire da materie tessili | ||||
| Medio di riempimento | Olio di silicio | ||||
| Peso | ~ 20 g | ||||
| I parametri sono sottoposti a prova alle seguenti condizioni: 10V @ 25oC | |||||
| Progetto di costruzione | |
| Dimensione |  |
| Connessione elettrica e compensazione |
|
| Esempi di selezione |
| Suggerimenti per ordinare |
1. nell'assemblaggio di prestare attenzione alla dimensione del guscio del nucleo e al trasmettitore di cooperare, al fine di raggiungere il requisito di tenuta stagna
2Durante l'assemblaggio dell'alloggiamento, assicurarsi che sia allineato verticalmente e che venga esercitata una pressione uniforme per evitare blocchi o danni alla piastra di compensazione.
3Se il mezzo di prova non è compatibile con il diaframma centrale e il materiale di alloggiamento (316L), devono essere fornite istruzioni speciali al momento dell'ordine.
4. Evitare di premere il diaframma del sensore con la mano o con un oggetto affilato per evitare deformazioni o forature del diaframma e danni al nucleo.
5. tenere aperta all'atmosfera l'entrata di pressione della camera di pressione negativa del sensore di pressione del manometro per evitare l'acqua,vapore acqueo o sostanze corrosive che entrano nella camera di pressione negativa del nucleo di pressione di misura.
6. Se c'è un pin di cambio, per favore secondo l'etichetta sul conduttore effettivo per riferimento.
