Misurazione del livello dell'acciaio inossidabile con sensore di livello di flangia, sensore di peso di flangia, sensore di pressione del trasmettitore
Product Details
| Precisione: | 0.5%F.S | Materiale: | Acciaio inossidabile |
|---|---|---|---|
| Intervallo di misurazione: | 0~10m...400m | Segnale di uscita: | 4-20mA |
| Alimentazione: | DC24V | Nome del prodotto: | sensore livellato delle acque luride |
| Livello di protezione: | Protezione IP68 | Modello: | BH93420-WS |
| Evidenziare |
stainless steel level sensor,flange weight swage pressure transmitter,level measurement pressure sensor |
||
Product Description

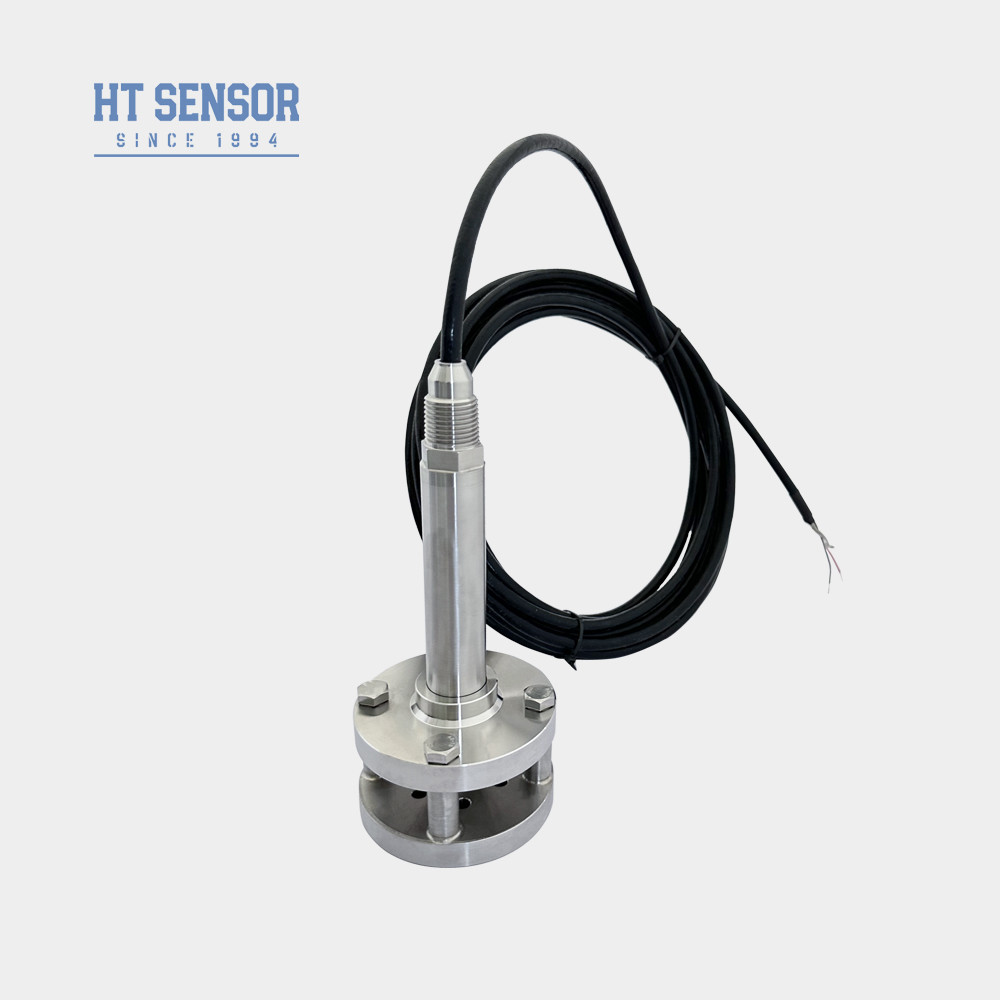

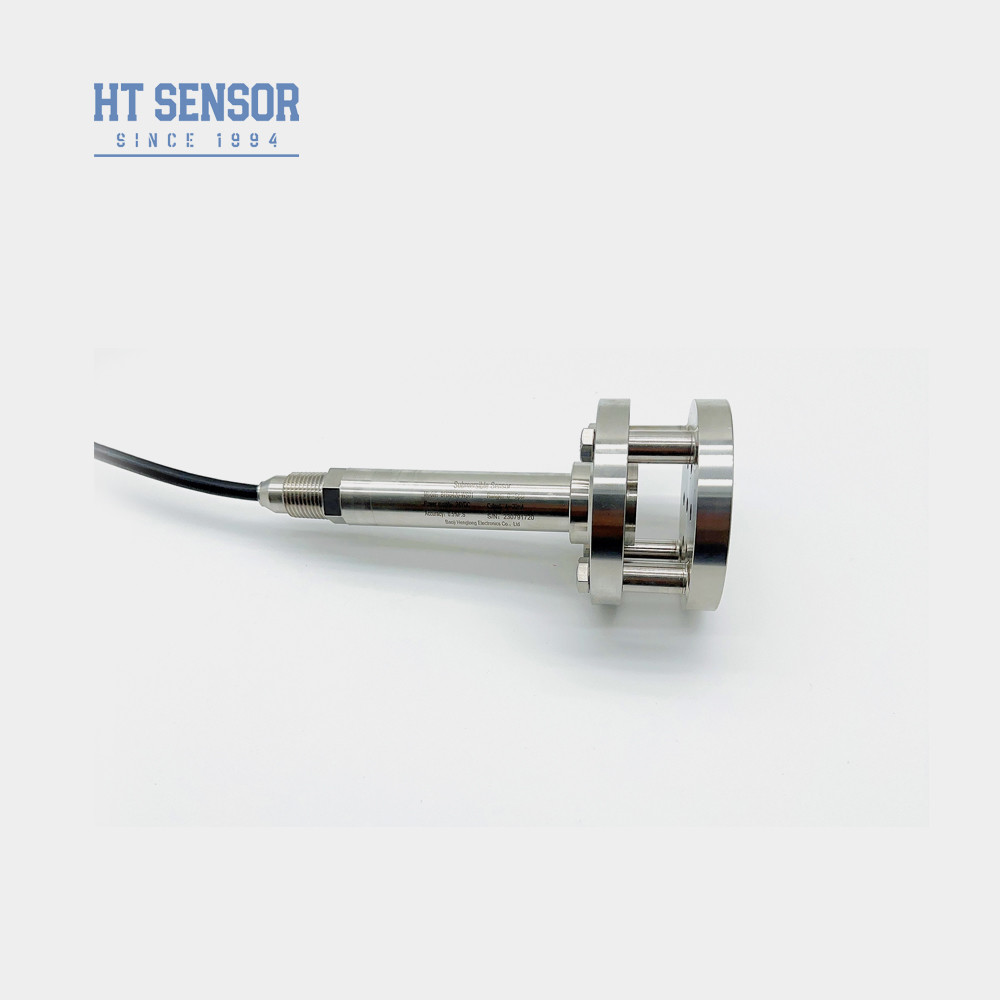

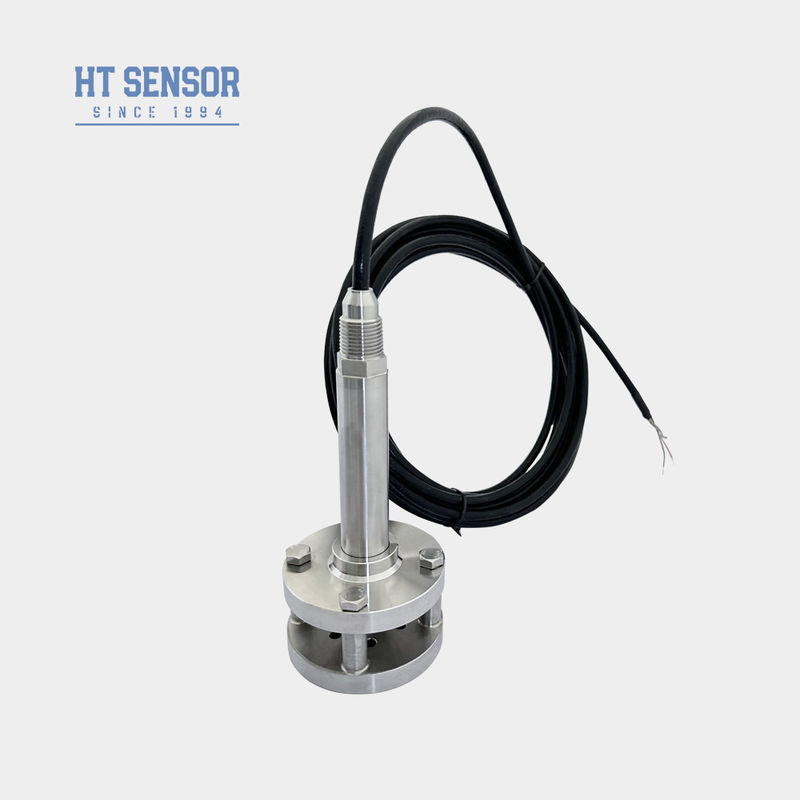

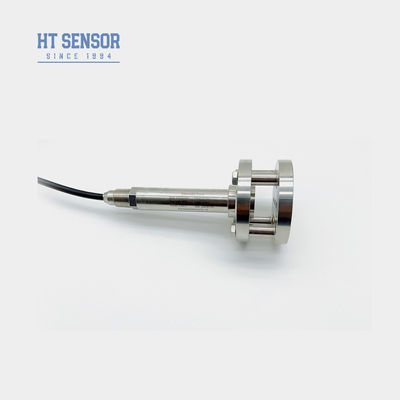

Misurazione del livello in acciaio inossidabile con sensore di livello a flangia, trasmettitore di pressione
BH-WS Sensore di livello per acque reflue
Introduzione:
Il sensore di livello sommergibile BH93420-WS impiega un elemento sensibile al silicio piezoresistivo ad alta precisione alloggiato in acciaio inossidabile 316L per la massima resistenza alla corrosione. Progettato per applicazioni di misurazione di liquidi difficili, monitora in modo affidabile i livelli di fluido in:
- Trattamento delle acque reflue: Serbatoi di fanghi, digestori, chiarificatori
- Processi chimici: Serbatoi di allume, serbatoi di stoccaggio chimico, sospensione di calce
- Stoccaggio industriale: Serbatoi di olio, pozzi neri, serbatoi d'acqua
Con la sua costruzione completamente saldata e elettronica sigillata, questo robusto trasmettitore resiste a mezzi aggressivi mantenendo al contempo la stabilità a lungo termine, rendendolo ideale per liquidi contaminati o abrasivi.
Caratteristiche del prodotto:
- Appositamente progettato per ambienti difficili
- Marcatura antideflagrante: ExiaIICT6
- Alta protezione: IP68
- Struttura completa in acciaio inossidabile 316L con eccellente resistenza alla corrosione
- Alta precisione e buona stabilità
Applicazioni:
- Compatibile con liquidi 316LSS, non corrosivi
- Monitoraggio del livello dell'olio in serbatoi diesel, serbatoi di carburante e altri contenitori di carburante
- Misurazione del livello in liquidi inquinati, come serbatoi di fanghi, chiarificatori, digestori, serbatoi di allume, serbatoi di stoccaggio chimico, pozzi neri e serbatoi d'acqua
| Parametri di prestazione | |
| Campo di misura | 0~10m…400m |
| Tipo di pressione | Pressione manometrica, Pressione assoluta, Pressione sigillata |
| Sovraccarico | ≤ 2X campo nominale |
| Precisione @ 25ºC | ±0,25% (Tip.) ±0,5% (Max.) |
| Ripetibilità | ±0,03% (Tip.) ±0,05%FS (Max.) |
| Isteresi | ±0,03% (Tip.) ±0,05%FS (Max.) |
| Stabilità a lungo termine | ±0,2%F.S/anno (Max.) |
| Deriva termica zero | ±0,01%FS/ºC(>100KPa), ±0,02%FS/ºC (≤100Kpa) |
| Deriva termica di intervallo | ±0,01%FS/ºC(>100KPa), ±0,02%FS/ºC (≤100Kpa) |
| Temperatura di compensazione | -10-80ºC |
| Temperatura di esercizio | -20~100ºC |
| Temperatura di stoccaggio | -30~100ºC |
| Vibrazione | 10g,55Hz ~ 2kHz |
| Materiale dell'alloggiamento | Acciaio inossidabile 316L |
| Materiale del diaframma | Acciaio inossidabile 316L |
| Resistenza di isolamento | >=100MΩ@100VDC |
| Valutazione antideflagrante | ExiaIICT6 |
| Grado di protezione | IP67, IP68 |
| Guarnizione O-Ring | Gomma fluorurata |
| Peso | ~2,1 kg (senza cavo) |
| Materiale del cavo | Polietilene, Poliuretano, Teflon |

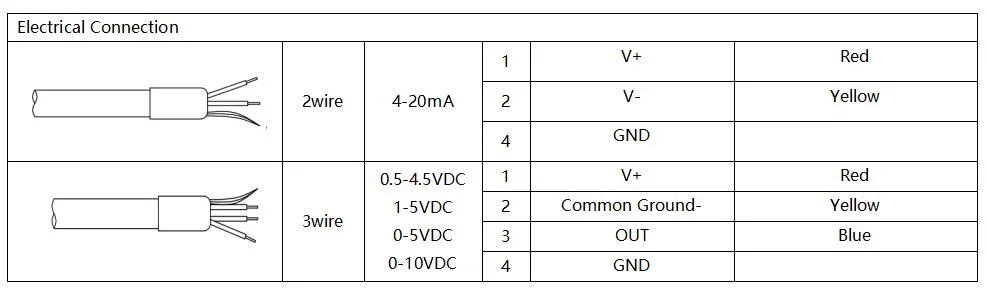

| Segnale di uscita | Tensione di alimentazione | Tipo di uscita |
|---|---|---|
| 4~20mA | 12~30VDC | 2/3/4 fili |
| 0~10/20mA | 3 fili |
|
| 0/1~5V | ||
| 0/1~10V | ||
| 0,5~4,5V | 5VDC |

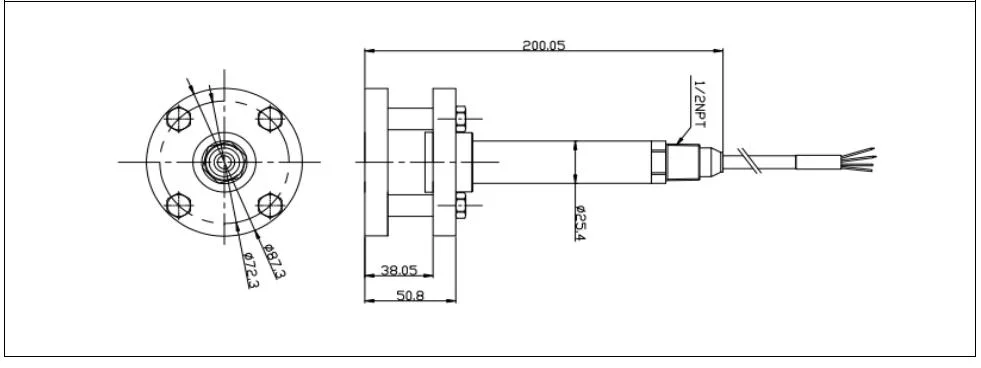

| Costruzione del contorno |
1. Assicurarsi che il mezzo misurato sia compatibile con i componenti del prodotto a contatto con esso durante la selezione.
2. La densità del mezzo misurato deve essere specificata.
3. Per forti interferenze elettromagnetiche o a radiofrequenza, fornire dettagli alla nostra azienda e indicarlo nell'ordine.
4. Per garantire il funzionamento affidabile del prodotto, si consiglia agli utenti di installare dispositivi di protezione contro i fulmini in loco e garantire che il prodotto e l'alimentazione siano collegati a terra in modo affidabile.
| Guida all'ordine | ||||||||
| BH | Codice | Costruzione del contorno | ||||||
| WS | Trasmettitore di pressione | |||||||
| Campo di misura | 0~10m…400m(H2O) | |||||||
| Codice | Alimentazione | |||||||
| D1 | 24VDC | |||||||
| D2 | 5VDC | |||||||
| D3 | Altro | |||||||
| Codice | Segnale di uscita | |||||||
| S1 | 4~20mADC | S5 | 0~20mADC | |||||
| S2 | 1~5VDC | S6 | 0~10VDC | |||||
| S3 | 0~5VDC | S7 | 0,5~4,5VDC | |||||
| S4 | 0~10mADC | |||||||
| Codice | Tipo di pressione | |||||||
| G | Pressione manometrica | |||||||
| A | Pressione assoluta | |||||||
| S | Pressione di riferimento sigillata | |||||||
| Codice | Materiale del cavo | |||||||
| C1 | PE | |||||||
| C2 | PU | |||||||
| C3 | PTFE | |||||||
