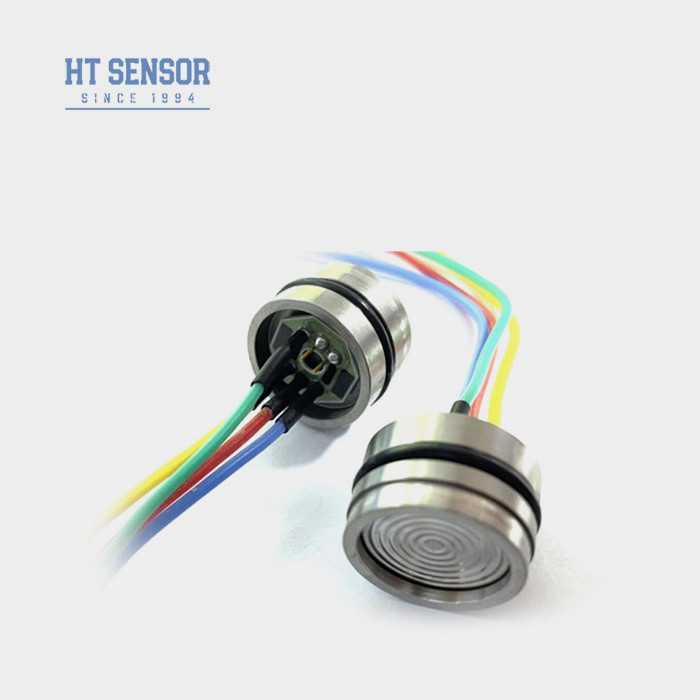

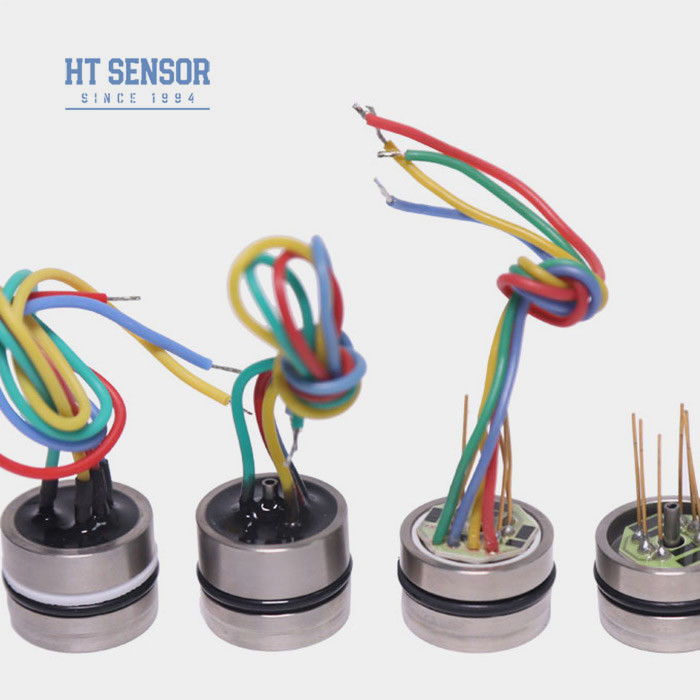

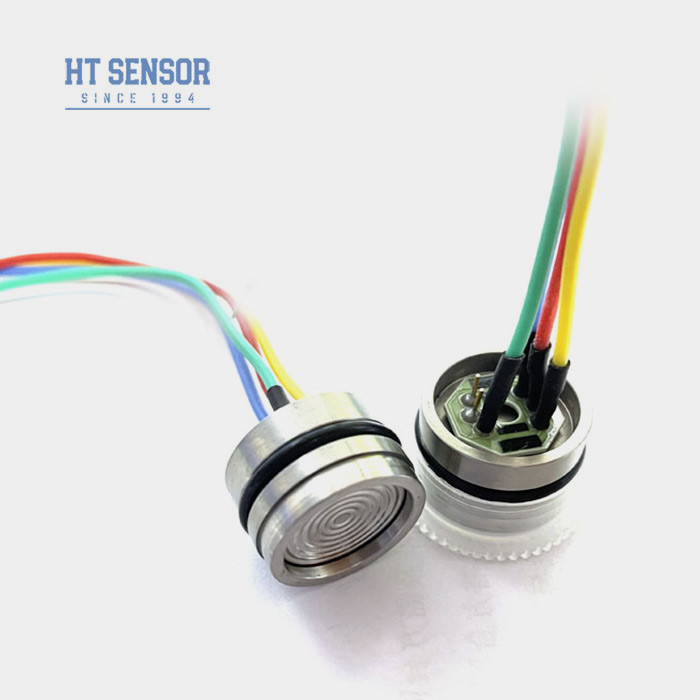

19 mm di diametro Sensore di diaframma siliconico 316L Sensore di pressione piezoresistivo
Product Details
| Materiale: | 316l | intervallo minimo: | 10kpa |
|---|---|---|---|
| Gamma massima: | 100 MPA | Fornitura: | di meno che 2mA |
| Produzione: | segnale di sistemi MV | selezionabile: | Cavo in quadricromia del silicone |
| Modello: | HT19 | Alto: | 12 mm |
| Evidenziare |
Sensore di pressione del diaframma al silicio di 19 mm di diametro,Sensore di pressione del diaframma di silicio 316L,316L sensore di pressione pieoresistivo |
||
Product Description
HT19 19mm Diametro 316L Materiale Mv Difusione di uscita del segnale Cella sensore di pressione del silicio
HT19 PiezoresistivoSilicioSensore di pressione
Introduzione di un sensore di pressione in silicio da 15 mm:
HT19 sensore di pressione in silicio piezoresistivo, il componente principale è un elemento di rilevamento in silicio ad alta stabilità a riflessione diffusa.Il pacchetto di rilevamento utilizza olio di silicone per trasferire la pressione da un diaframma in acciaio inossidabile 316L all'elemento di rilevamentoIl metodo dell'effetto piezoresistivo del silicio diffuso è stato utilizzato per misurare la pressione dei gas e dei liquidi.e il prezzo è più economico di altri tipi.
Caratteristiche del prodottodi un diametro di 50 mm o più:
- Ampia gamma di misura: 0~10KPa~100Mpa
- Elemento di rilevamento in silicio piezoresistivo
- Full316LSS,Full Titanium o Hastelloy diaframma
- Montaggio O-ring
- Alta precisione e stabilità
Applicazionicon una lunghezza di 20 mm o più ma non superiore a 50 mm,
- Misurazione della pressione dei gas e dei liquidi
- Esplorazione petrolifera
- Rifornimento idrico, approvvigionamento caldo della città
- Sistema di controllo dei processi
- Ispezione dell'aviazione e della navigazione
- Pressione idraulica
Performance elettricadi un diametro di 50 mm o più:
- Fornitura:1.5mADC
- Impedenza di ingresso:3KΩ~6KΩ
- Impedanza di uscita:2.5KΩ~6KΩ
- Resistenza di isolamento:≥100MΩ/50VDC
- Tensione di isolamento: 500VAC tra l'alloggiamento e la connessione elettrica non causerà danni
- Compattibilità media: liquido, gas compatibile con acciaio inossidabile 316L
Specifica delle prestazioni del sensore di pressione in silicio
| Parametri |
Intervallo: 0 ~ 10 KPa, 20 KPa, 35 KPa, 100 KPa, 200 KPa, 350 KPa, 700 KPa, 1MPa, 2MPa,3.5 MPa, 7 MPa, 10 MPa, 20 MPa, 40 MPa, 60 MPa, 100 MPa |
|||
| Tipico | - Max, ti prego. | Unità | ||
| Pressione Non linearità |
± 0.15 |
± 0.3 | % F.S. | |
| Ripetibilità della pressione e isteresi | 0.02 | 0.05 | % F.S. | |
| Fatto nullo | 0 ± 1 | 0 ± 2 | mV | |
| Spin Output | ≤ 20KPa | 50 ± 10 | 50 ± 30 | mV |
| ≥ 35 KPa | 100 ± 10 | 100 ± 30 | mV | |
| Temperatura errore-zero | ≤ 20KPa | ± 1 | ±2 | % F.S. |
| ≥ 35 KPa | ± 0.5 | ± 1 | % F.S. | |
| Temperatura di errore-span | ≤ 20KPa | ± 1 | ±2 | % F.S. |
| ≥ 35 KPa | ± 0.5 | ± 1 | % F.S. | |
| Pressione di prova | 3X Intervallo nominale o 120MPa, se inferiore | ------- | ||
| Intervallo di temperatura di funzionamento | -20~80 | °C | ||
| Intervallo di temperatura compensato | 0~70, 0~50 ((Range≤20KPa) | °C | ||
| Intervallo di temperatura di stoccaggio | -40~125 | °C | ||
Nota:Parametro sopra indicato in condizioni:Alimentazione: 1,5mA Temperatura: 25°C
Dimensione
| Suggerimenti per ordinare |
1. Prestare attenzione al passaggio tra le dimensioni del nucleo e l'alloggiamento del trasmettitore durante l'assemblaggio per raggiungere l'asse di tenuta dell'aria richiesta
2Durante l'assemblaggio dell'alloggiamento, assicurarsi che sia allineato verticalmente e applicare una pressione uniforme per evitare di bloccare o danneggiare la piastra di compensazione.
3Se il supporto di misura non è compatibile con il diaframma centrale e il materiale di alloggiamento (316L), devono essere fornite istruzioni speciali al momento dell'ordine.
4Evitare di premere il diaframma del sensore con le mani o con oggetti taglienti per evitare danni al nucleo a causa di deformazioni o piercing del diaframma.
5Tenere la porta di pressione del nucleo del manometro di pressione aperta all'atmosfera e impedire l'ingresso di acqua, vapore acqueo o sostanze corrosive nella camera di pressione negativa del nucleo.
6Se si verificano modifiche ai condotti dei perni, seguire l'etichetta sul nucleo effettivo per riferimento.
