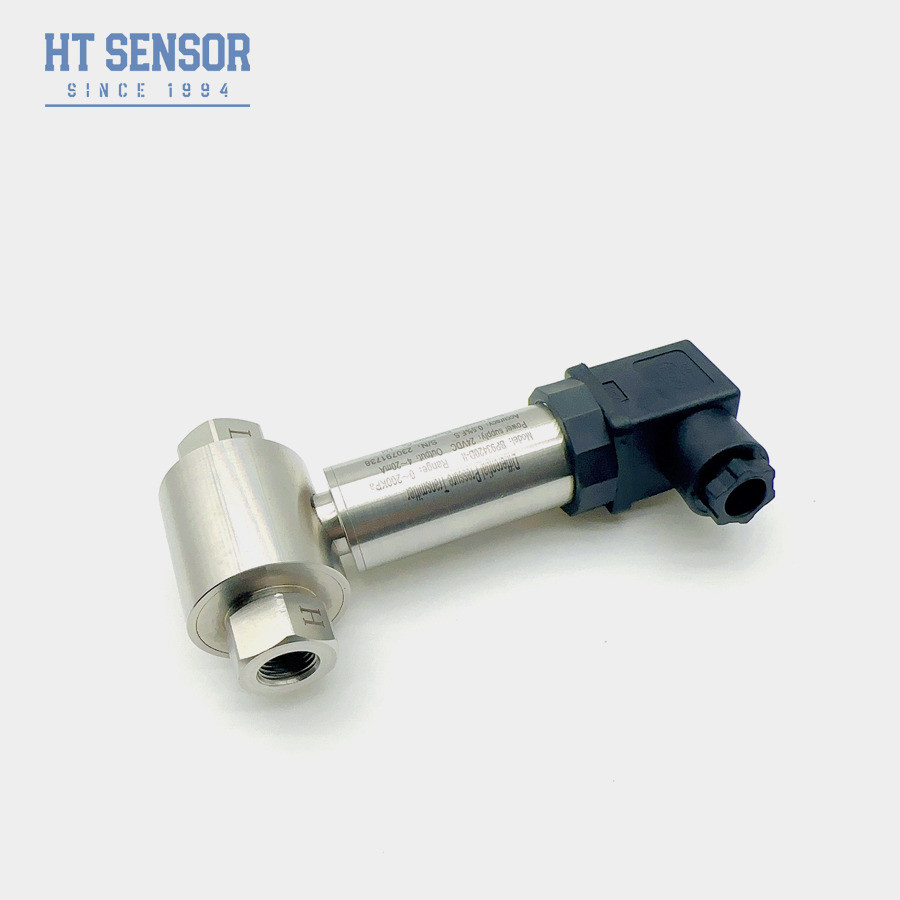

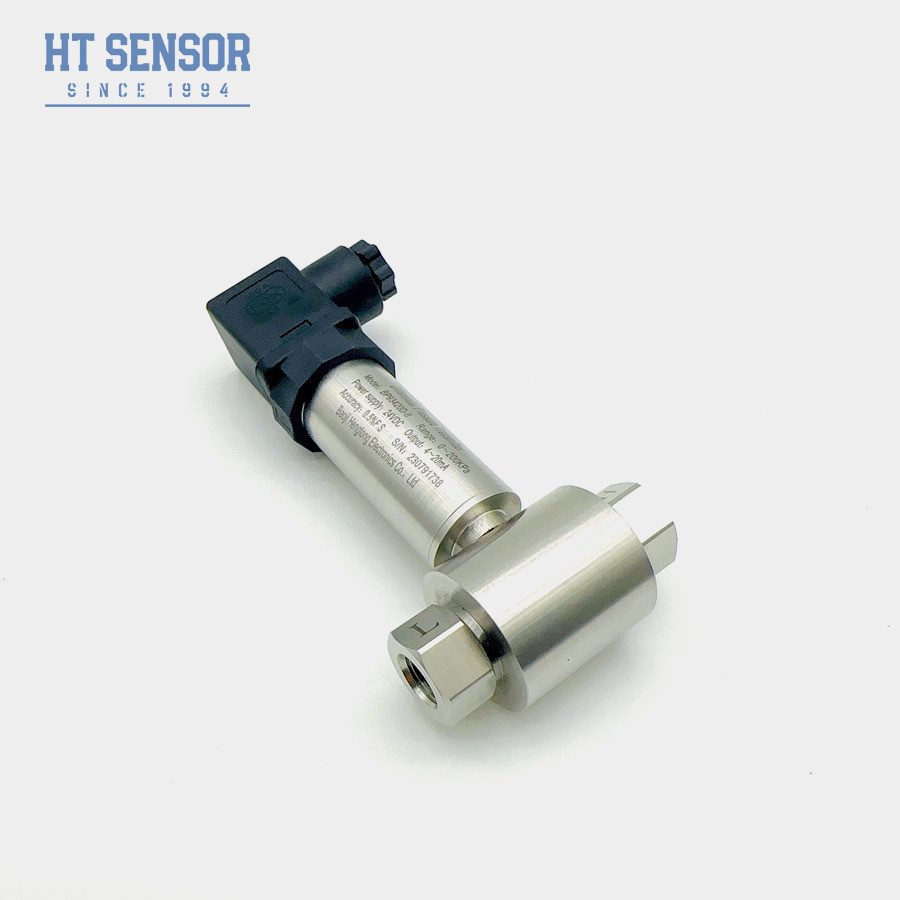

BP93420D-II Sensore di trasmettitore di pressione differenziale
Product Details
| Modello: | BP93420D-II | Allineare: | 0-10KPA ~ 2MPA |
|---|---|---|---|
| Energia: | 5VDC/24VDC | Produzione: | 0.5-4.5V 4-20mA RS485 E così via |
| Materiale: | Acciaio inossidabile | Filo: | Maschio e femmina G1/4 e così via |
| Tipo di pressione: | Pressione differenziale | Classe di protezione: | IP65 |
| Temperatura di lavoro: | 0-60℃ | Connettore: | Big Din o OEM |
| Evidenziare |
fluid differential pressure transmitter,BP93420D-II pressure sensor,differential pressure transmitter with warranty |
||
Product Description
BP93420D-II Sensore trasmettitore di pressione differenziale per la pressione differenziale in un fluido
BP93420DIIDdifferenzialePrisurgenzaTrasmettitore
Introduzione del trasmettitore di pressione differenziale:
Il sensore di pressione differenziale BP93420DII è un sensore utilizzato per misurare la pressione differenziale in un fluido.Può misurare la differenza di pressione tra due punti diversi ed è spesso utilizzato per monitorare il livello in una condutturaI sensori di pressione differenziale sono ampiamente utilizzati nei sistemi di controllo industriale, nei sistemi HVAC e nelle applicazioni di misurazione del livello del liquido.
Nel complesso, i sensori di pressione differenziale sono indispensabili in un'ampia gamma di applicazioni industriali e commerciali, fornendo dati critici per il controllo del flusso di fluidi, il mantenimento della qualità dell'aria,e gestione dei livelli di liquidiLa loro versatilità e affidabilità li rendono componenti essenziali in numerosi sistemi in cui è necessario misurare e monitorare differenziali di pressione precisi.
Caratteristiche del prodottodi trasmettitore di pressione differenziale:
- Il trasmettitore presenta una struttura in acciaio inossidabile, che lo rende compatto e facile da installare
- È sottoposto a una rigorosa compensazione della temperatura e allo screening di invecchiamento, garantendo prestazioni stabili e affidabili
- L'interfaccia elettrica può essere selezionata come opzione di collegamento o di cablaggio diretto.
Applicazionidi trasmettitore di pressione differenziale:
- Adatto per misurare la pressione differenziale di vari gas o liquidi nelle condotte di industrie come petrolio, chimica, energia e idrologia.
- Applicato nei processi industriali in loco come petrolio, chimica, metallurgia, generazione di energia e idrologia
- Misurazione della pressione per condotte e camere di forno
| Parametri delle prestazionidi trasmettitore di pressione differenziale | |
|---|---|
| Intervallo di misura | 0-10KPa......~2MPa |
| Tipo di pressione | Pressione differenziale |
| Sovraccarico a un lato | ≤ 3 volte l'intervallo nominale |
| Pressione statica | Valore minimo compreso tra 5 volte l'intervallo nominale o 7 MPa |
| Precisione @ 25°C | ±0,25% (tipico) ±0,5% (massimo) |
| Ripetibilità | ±0,03% (tipico) ±0,05%FS (massimo) |
| Isteresi | ±0,03% (tipico) ±0,05%FS (massimo) |
| Stabilità a lungo termine | ± 0,5% F.S./anno ((≤ 200KPa) ± 0,2% F.S./anno ((> 200KPa) |
| Drift a temperatura zero | ± 0,01%FS/°C ((> 100KPa), ± 0,02%FS/°C (≤ 100Kpa) |
| Differenze di temperatura | ± 0,01%FS/°C ((> 100KPa), ± 0,02%FS/°C (≤ 100Kpa) |
| Temperatura di compensazione | 0-50°C ((0-10KPa, 0-20KPa), 0-70°C,-10-70°C |
| Temperatura di funzionamento | -30°C~80°C |
| Temperatura di conservazione | -40°C~100°C |
| Vibrazione | 10g,55Hz 2kHz |
| Materiale per le abitazioni | 304316L |
| Materiale del diaframma | 316L |
| Resistenza all'isolamento | 100MΩ 100VDC |
| Classificazione a prova di esplosione | Sicurezza intrinseca e resistenza alle esplosioni |
| Classificazione di protezione | Protezione IP65 |
| Peso | ~ 0,45 kg |
| Segnale di uscita | Tensione di alimentazione | Tipo di uscita |
|---|---|---|
| 4 ̊20 mA | 12 ̊30VDC | 2/3/4 di filo |
| 010/20mA |
3 fili |
|
| 0/1 ¢5V | ||
| 0.5·4.5V | 5VDC |
| Suggerimenti per ordinaredi trasmettitore di pressione differenziale |
1. Quando si seleziona il prodotto, assicurarsi che il mezzo di misura sia compatibile con le parti in contatto del prodotto.
2Per garantire un funzionamento affidabile, si raccomanda di installare un collettore a tre valvole tra il punto di misura e il trasmettitore.assicurando un'applicazione di pressione lenta e uniforme alle camere a pressione positiva e negativa del trasmettitore.
3Durante l'installazione è consigliabile posizionare le interfacce di pressione in orizzontale alle due estremità per ridurre al minimo l'impatto del luogo di installazione sul prodotto.
4- per esigenze particolari quali forti vibrazioni, forza di impatto istantanea, forti interferenze elettromagnetiche o interferenze a radiofrequenzaper favore, informi la nostra azienda e specifica questi requisiti nell'ordine
| Guida agli ordinidi trasmettitore di pressione differenziale | ||||||||
| BP93420XX | Trasmettitore di pressione | |||||||
| Codice | Progetto di costruzione | |||||||
| DII | Trasmettitore di pressione differenziale | |||||||
| Intervallo di misura | 0-10KPa......~2MPa | |||||||
| Codice | Fornitore di energia | |||||||
| D1 | 24VDC | |||||||
| D2 | 5VDC | |||||||
| D3 | Altri | |||||||
| Codice | Segnale di uscita | |||||||
| S1 | 4 ¢ 20mADC | S5 | 020mADC | |||||
| S2 | 1 ′5VDC | S6 | 0 ̊10VDC | |||||
| S3 | 0 ′5VDC | S7 | 0.5·4.5VDC | |||||
| S4 | 010mADC | |||||||
| Codice | Connessione a pressione | |||||||
| J1 | M20×1,5 maschio | |||||||
| J2 | G1/2 Maschio | |||||||
| J3 | G1/4 Maschio | |||||||
| J4 | 1/2 NPT maschio | |||||||
| J5 | Altri | |||||||
| Codice | Connessione elettrica | |||||||
| B1 | Hirschmann | |||||||
| B2 | PG7 Plug | |||||||
| B3 | Uscita del cavo sigillato | |||||||
| B4 | Altri | |||||||
| Codice | Tipo di pressione | |||||||
| D | Pressione differenziale | |||||||
