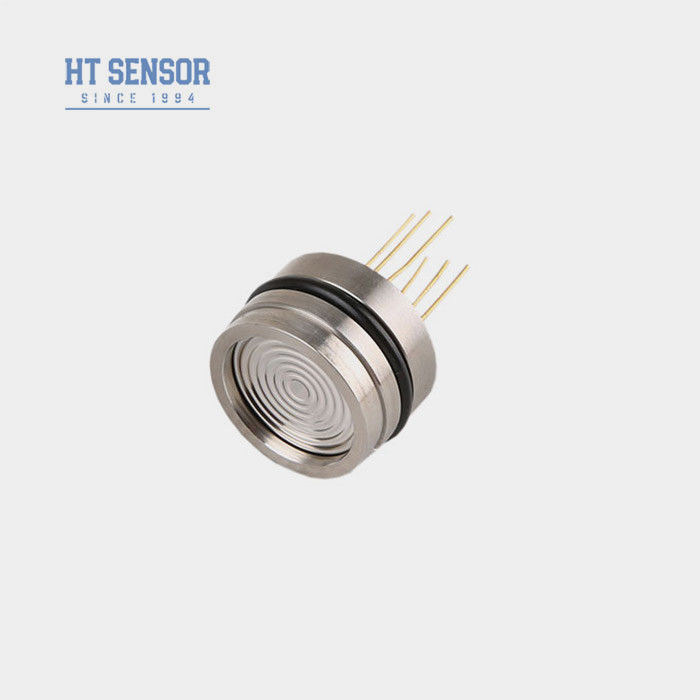

Sensore di pressione del silicio piezoresistivo a calibro assoluto
Product Details
| Modello n.: | HT19 | Tipo di filo: | NO |
|---|---|---|---|
| Tipo di cablaggio: | Pini Kovar a quattro fili o placcati d'oro | Mezzo di misurazione: | Gas e liquidi |
| Allineare: | - 100 kPa~0~10 kPa~100 Mpa | Mezzo di riempimento: | Olio siliconico |
| Stabilità a lungo termine: | 0.2%F.S/Year | Tipo: | Sensore di pressione al silicio piezoresistivo |
| Per: | Trasmettitore di pressione di silicio diffuso | Personalizzazione: | Disponibile | Richiesta personalizzata |
| Evidenziare |
Trasduttore di pressione pieo-resistivo a calibro assoluto,Olio di trasduttore di pressione pieoresistivo ISO9001,Sensore di trasduttore di pressione idrica ISO9001 |
||
Product Description
HT19 Sensore di pressione al silicio pieoresistivo per acqua e olio
Sensore di pressione del sensore di pressione dell'olio dell'acqua
HT19 Sensore di pressione piezoresistivo al silicio
Introduzione del sensore di pressione in silicio:
HT19 funziona come un sensore di pressione piezorisistivo in silicio, con un nucleo costituito da un elemento di silicio diffuso altamente stabile.la pressione dei liquidi e dei gas mediante la trasmissione della pressione del mezzo di prova al diaframma di silicio attraverso un diaframma di isolamento e olio di silicio.La versatilità del sensore è ampiamente utilizzata nei compressori d'aria e nei sistemi di refrigerazione
Caratteristiche del prodottodi sensore di pressione in silicio:
- 1.Utilizzando tecnologia avanzata e alloggiamento in acciaio inossidabile 316L, insieme a materiali quali titanio e Hastelloy per il diaframma
- 2.Utilizzando circuiti a pellicola spessa per la compensazione della temperatura e il punto zero correzione
- 3.eccezionale affidabilità, ripetibilità e stabilità
Applicazionidi sensore di pressione in silicio:
- 1.Adatta per misurare la pressione di gas e liquidi non corrosivi con 316L compatibilità in acciaio inossidabile
- 2.Applicato in vari siti di processo industriale, tra cui petrolio, chimica, metallurgia, energia e idrologia
- 3.Utilizzato nelle industrie marittime e aeronautiche
- 4.Adatto per sistemi di controllo idraulici e pneumatici
- 5.Utilizzato in applicazioni di controllo dei processi
Performance elettricadi sensore di pressione in silicio:
- 1Fornitura di corrente: ≤2mA DC (tipico 1,5mA DC)
- 2.Impedenza di ingresso: 3KΩ~6KΩ
- 3Impedanza di uscita:2.5KΩ~6KΩ

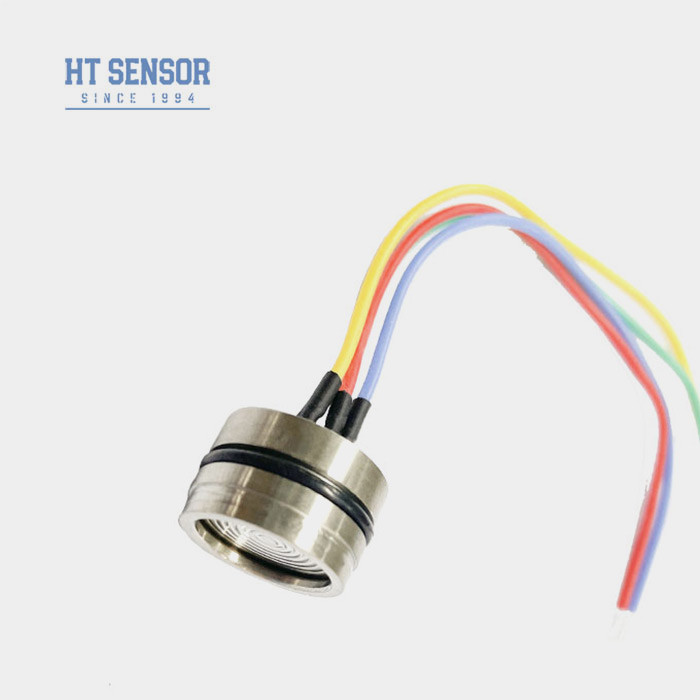

- 4.Connezione elettrica:Pini Kovar dorati o fili ad alta temperatura da 100 mm.
| Parametri delle prestazionidi sensore di pressione in silicio: | |||||
| Distanza | Diametro (G) | 10KPa, 20KPa, 35KPa, 100KPa, 200KPa, 350KPa, 1000KPa, 2000Kpa | |||
| Assoluto ((A) | 100KPaA, 200KPaA, 350KPaA, 700KPaA, 1000KPaA, 2000KPaA | ||||
| Sigillato | 3500KPaS, 7MPaS, 10MPaS, 20MPaS | ||||
| Tipologia | Max. | Unità | |||
| Non linearità | ± 0.15 | ± 0.3 | % F.S. | ||
| Ripetibilità | 0.05 | 0.1 | % F.S. | ||
| Isteresi | 0.05 | 0.1 | % F.S. | ||
| Fatto nullo | 0 ± 1 | 0 ± 2 | mV | ||
| Spin Output | ≤ 20KPa | 50 ± 10 | 50 ± 30 | mV | |
| ≥ 35 kPa | 100 ± 10 | 100 ± 30 | mV | ||
| Temperatura errore-zero | ≤ 20KPa | ± 1 | ±2 | % F.S. | |
| ≥ 35 kPa | ± 0.5 | ± 1 | % F.S. | ||
| Temperatura di errore-span | ≤ 20KPa | ± 1 | ±2 | % F.S. | |
| ≥ 35 kPa | ± 0.5 | ± 1 | % F.S. | ||
| Tempore compensato. | ≤ 20KPa | 0 ~ 50 | oC | ||
| ≥ 35 kPa | 0 ~ 70 | oC | |||
| Temperatura di funzionamento | -20~80 | oC | |||
| Temperatura di conservazione | -40~125 | oC | |||
| Sovraccarico ammissibile | Prendere il valore più piccolo tra 3 volte la scala completa o 120MPa | ||||
| Pressione di scoppio | 5X la scala completa | ||||
| Stabilità a lungo termine | 0.2 % | F.S./anno | |||
| Materiale del diaframma | 316L | ||||
| Resistenza all'isolamento | ≥ 200MΩ 100VDC | ||||
| Vibrazione | Nessuna variazione in condizioni di 10gRMS, da 20 Hz a 2000 Hz | ||||
| Shock | 100 g, 11 ms | ||||
| Tempo di risposta | ≤ 1 ms | ||||
| Sigillo O-ring | Anello di nitrile o anello di fluoro | ||||
| Medio di riempimento | Olio di silicio | ||||
| Peso | circa 20 g | ||||
| I parametri sono sottoposti a prova alle seguenti condizioni: 1,5 mA @ 25°C | |||||
| Progetto di costruzione di sensore di pressione in silicio | |
| tipo 1 | |
| tipo 2 | |
| Connessione elettrica e compensazionedi sensore di pressione in silicio |
|
|
| Esempi di selezione |
| Suggerimenti per ordinare |
2Durante l'assemblaggio dell'alloggiamento, assicurarsi che sia allineato verticalmente e applicare una pressione uniforme per evitare di bloccare o danneggiare la piastra di compensazione.
3Se il supporto di misura non è compatibile con il diaframma centrale e il materiale di alloggiamento (316L), devono essere fornite istruzioni speciali al momento dell'ordine.
4Evitare di premere il diaframma del sensore con le mani o con oggetti taglienti per evitare danni al nucleo a causa di deformazioni o piercing del diaframma.
5Tenere aperta all'atmosfera la porta di pressione del nucleo del manometro e impedire l'ingresso di acqua, vapore acqueo o sostanze corrosive nella camera di pressione negativa del nucleo.
6Se si verificano modifiche ai condotti dei perni, seguire l'etichetta sul nucleo effettivo per riferimento.
| Domande e risposte |
.
.
