Sensore di pressione al silicio Clap Industry da 50,4 mm HT-IQT per liquidi ad alta temperatura
Product Details
| Modello n.: | HT-IQT | Allineare: | 0-35kpa~3.5Mpa |
|---|---|---|---|
| Tipo di cablaggio: | Pini Kovar a quattro fili o placcati d'oro | Mezzo di misurazione: | Gas liquido e così via |
| Fornitura: | 1.5 mA | Dia: | 50.4 mm con dissipatore di calore |
| Temperatura: | -30~125 | Codice Hs: | 9026209090 |
| Tipo di segnale di uscita: | Tipo analogo | Materiale: | Acciaio inossidabile |
| Evidenziare |
Sensore di pressione al silicio ad alta temperatura,Sensore di pressione del silicio industriale,50Sensore di pressione al silicio da.4 mm |
||
Product Description

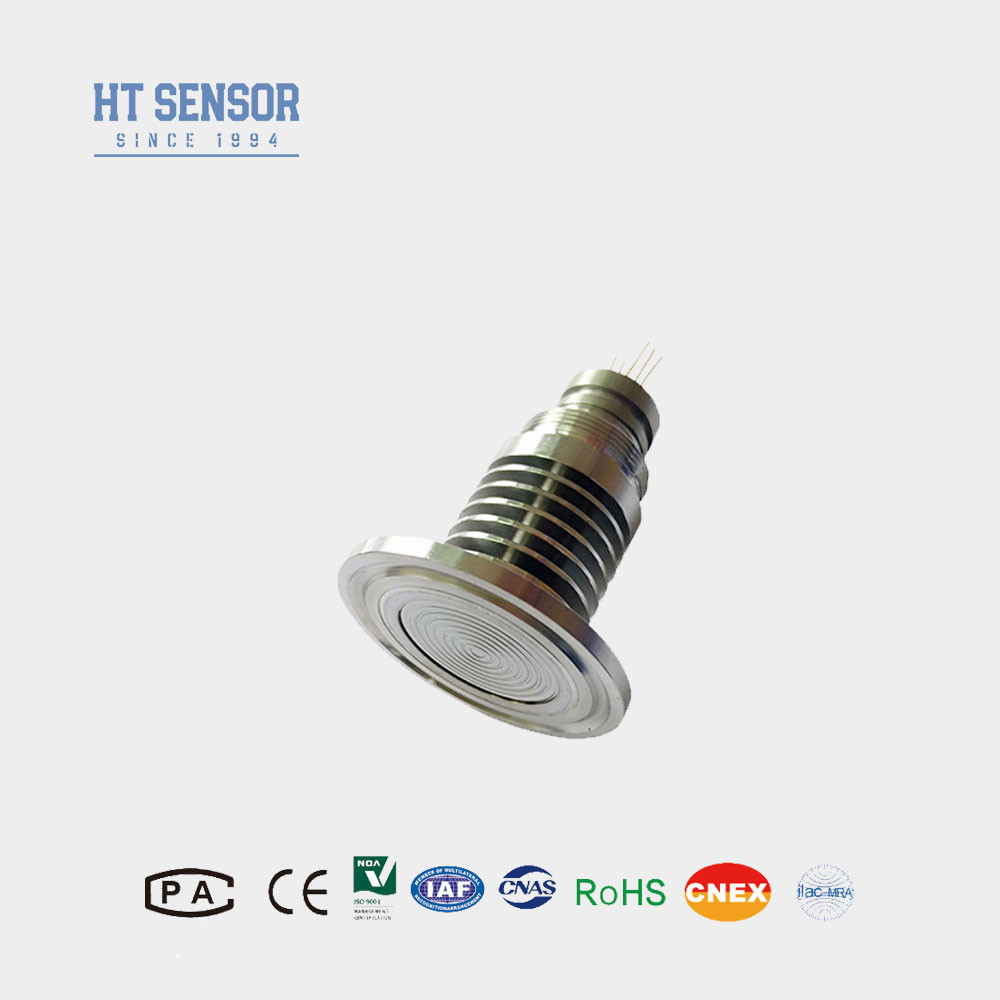

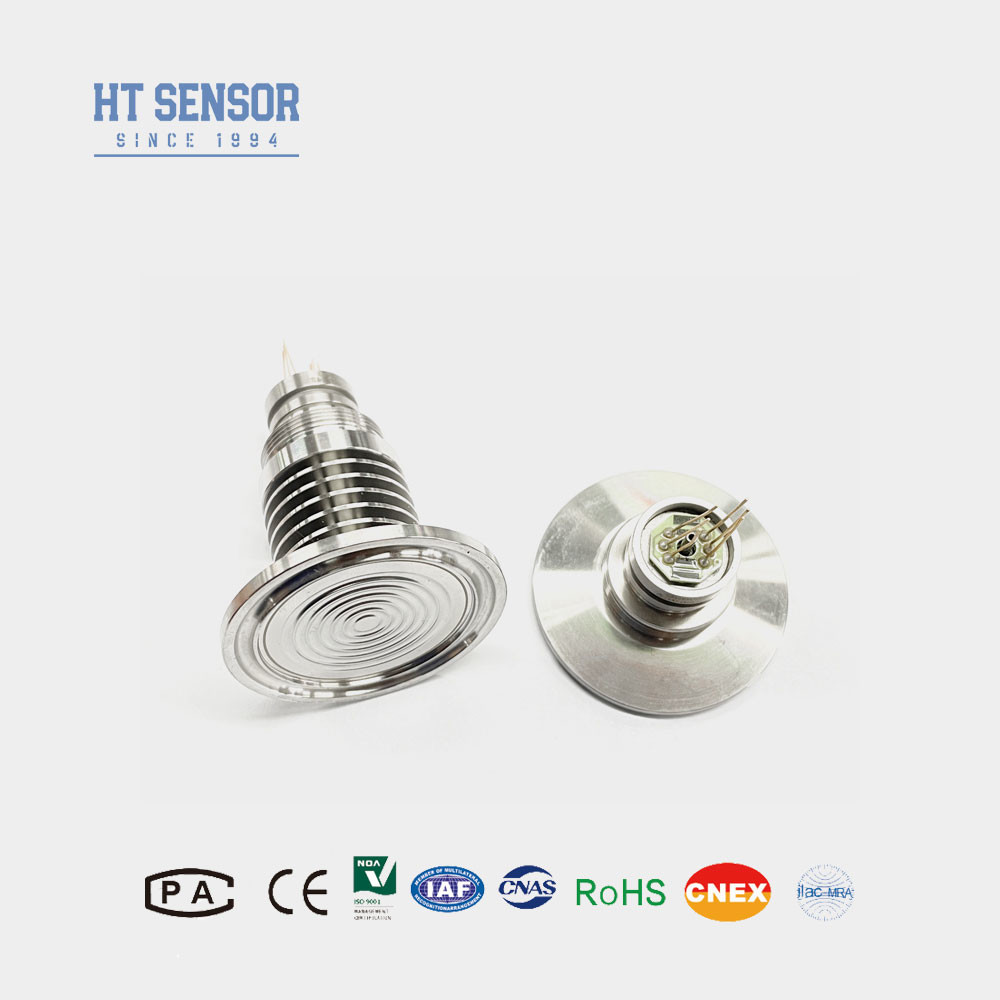

Sensore di pressione al silicio Clap Industry da 50,4 mm per alte temperature HT-IQT
Sensore di pressione piezoresistivo al silicio HT-IQT
Introduzione del sensore di pressione al silicio:
HT-IQT è un sensore di pressione a membrana a filo con un chip al silicio a diffusione ad alta temperatura altamente stabile. Il chip sensibile non entra direttamente in contatto con il mezzo misurato. La pressione viene trasferita al chip sensibile attraverso la membrana in acciaio inossidabile e l'olio siliconico sigillante, e il ponte resistivo del chip cambia, con conseguente variazione di tensione, e la tensione cambia a livello di millivolt. Questo prodotto è una struttura a morsetto per alte temperature, facile da pulire, non produce cristallizzazione all'estremità del filetto, facile da pulire, semplice da installare, alta affidabilità. Adatto per l'industria alimentare, sanitaria e altre.
Caratteristiche del prodottodel sensore di pressione al silicio:
- Tecnologia avanzata e alloggiamento in acciaio inossidabile 316L
- Compensazione della temperatura e correzione dello zero tramite circuito a film spesso
- Eccezionale affidabilità, ripetibilità e stabilità
- Alimentazione: ≤2mA CC (Tipico 1,5mA CC)
- Impedenza di ingresso : 2.5KΩ~6KΩ
- Impedenza di uscita: 2.5KΩ~6KΩ
- Connessione elettrica: Pin Kovar placcati in oro o fili ad alta temperatura da 100 mm.
| Parametri di prestazionedel sensore di pressione al silicio: | |||||
| Campo di misura | Gauge(G) | 35KPa,100KPa,200KPa,350KPa,1000KPa,2000Kpa | |||
| Assoluto(A) | 100KPaA,200KPaA,350KPaA,700KPaA,1000KPaA,2000KPaA | ||||
| Sigillato(S) | 3500KPaS | ||||
| Tip | Max | Unità | |||
| Non linearità | ±0.15 | ±0.3 | %F.S | ||
| Ripetibilità | 0.05 | 0.1 | %F.S | ||
| Isteresi | 0.05 | 0.1 | %F.S | ||
| Uscita offset zero | 0±1 | 0±2 | mV | ||
| Uscita a fondo scala | ≤20KPa | 50±10 | 50±30 | mV | |
| ≥35kPa | 100±10 | 100±30 | mV | ||
| Deriva di temperatura offset zero | ≤20KPa | ±1 | ±2 | %F.S | |
| ≥35kPa | ±0.5 | ±1 | %F.S | ||
| Deriva di temperatura a fondo scala | ≤20KPa | ±1 | ±2 | %F.S | |
| ≥35kPa | ±0.5 | ±1 | %F.S | ||
| Temperatura compensata | ≤20KPa | 0~50 | ºC | ||
| ≥35kPa | 0~70 | ºC | |||
| Temperatura di esercizio | -20~80 | ºC | |||
| Temperatura di stoccaggio | -40~125 | ºC | |||
| Sovraccarico ammissibile | Prendere il valore più piccolo tra 3 volte la scala completa o 120MPa | ||||
| Pressione di scoppio | 5X la scala completa | ||||
| Stabilità a lungo termine | 0.2 % | F.S/Anno | |||
| Materiale della membrana | 316L | ||||
| Resistenza di isolamento | ≥200MΩ 100VDC | ||||
| Vibrazione | Nessuna variazione in condizioni di 10gRMS, da 20Hz a 2000Hz | ||||
| Shock | 100g,11ms | ||||
| Tempo di risposta | ≤1ms | ||||
| Guarnizione O-ring | Gomma nitrilica o gomma fluorurata | ||||
| Mezzo di riempimento | Olio siliconico | ||||
| Peso | ~220g | ||||
| I parametri sono testati nelle seguenti condizioni: 1.5mA @25°C | |||||
| Costruzione del contorno | |
| Dimensione |
|
| Connessione elettrica e compensazione |
|
| Esempi di selezione |
| azienda |
FAQ:
1. D: Quali sono le caratteristiche dei vostri trasmettitori con sensore di pressione?
R: I nostri trasmettitori con sensore di pressione sono caratterizzati da alta precisione, durata ed eccellenti prestazioni, con la possibilità di personalizzazione.
2. D: Posso personalizzare specifiche speciali?
R: Sì, i nostri ingegneri possono personalizzare i prodotti per soddisfare esigenze specifiche attraverso i nostri servizi OEM e ODM.
3. D: Qual è la vostra capacità produttiva?
R: I nostri impianti di produzione hanno la capacità di produrre fino a 30.000 trasmettitori con sensore di pressione al mese, garantendo la possibilità di evadere ordini su larga scala. Tuttavia, è consigliabile contattare in anticipo il nostro team di vendita per una produzione e una programmazione delle consegne senza intoppi.
4. D: Qual è il periodo di consegna tipico?
R: I modelli standard hanno tipicamente un periodo di consegna di 5~8 giorni lavorativi, mentre i prodotti personalizzati possono variare.
5. D: Come vengono valutati i prodotti? Ci sono sconti?
R: Offriamo prezzi competitivi con sconti disponibili per ordini all'ingrosso o partnership a lungo termine.
6. D: Qual è la garanzia dei vostri prodotti? E il servizio post-vendita?
R: I nostri prodotti sono coperti da una garanzia di 24 mesi dalla data di spedizione e il nostro servizio post-vendita garantisce risposte rapide entro 24 ore, insieme al supporto di istruzioni da remoto tramite rete PC.
