Sensore di pressione al silicio con struttura a membrana a filo per una facile pulizia e un elevato livello di affidabilità per celle di sensori
Product Details
| Modello n.: | HT24 | Filo: | G1/2 M20*1,5 1/2NPT |
|---|---|---|---|
| Mezzo di misurazione: | Gas e liquidi | Allineare: | 0-10kpa~20Mpa |
| Energia: | 1.5 mA | Marchio: | HengTong |
| Origine: | Baoji, Cina. | Tipo: | Sensore di pressione di scarico pieoresistivo |
| Per: | Trasmettitore di pressione di scarico | Tipo di segnale di uscita: | Tipo analogo |
| Materiale: | 316L Acciaio inossidabile | Personalizzazione: | OEM |
| Evidenziare |
Sensore di pressione al silicio ad alta affidabilità,Struttura del diaframma di scarico Sensore di pressione del silicio,Sensore di pressione del silicio facile da pulire |
||
Product Description
Struttura del diaframma di scarico Sensore di pressione del silicio per una pulizia facile e un'elevata affidabilità

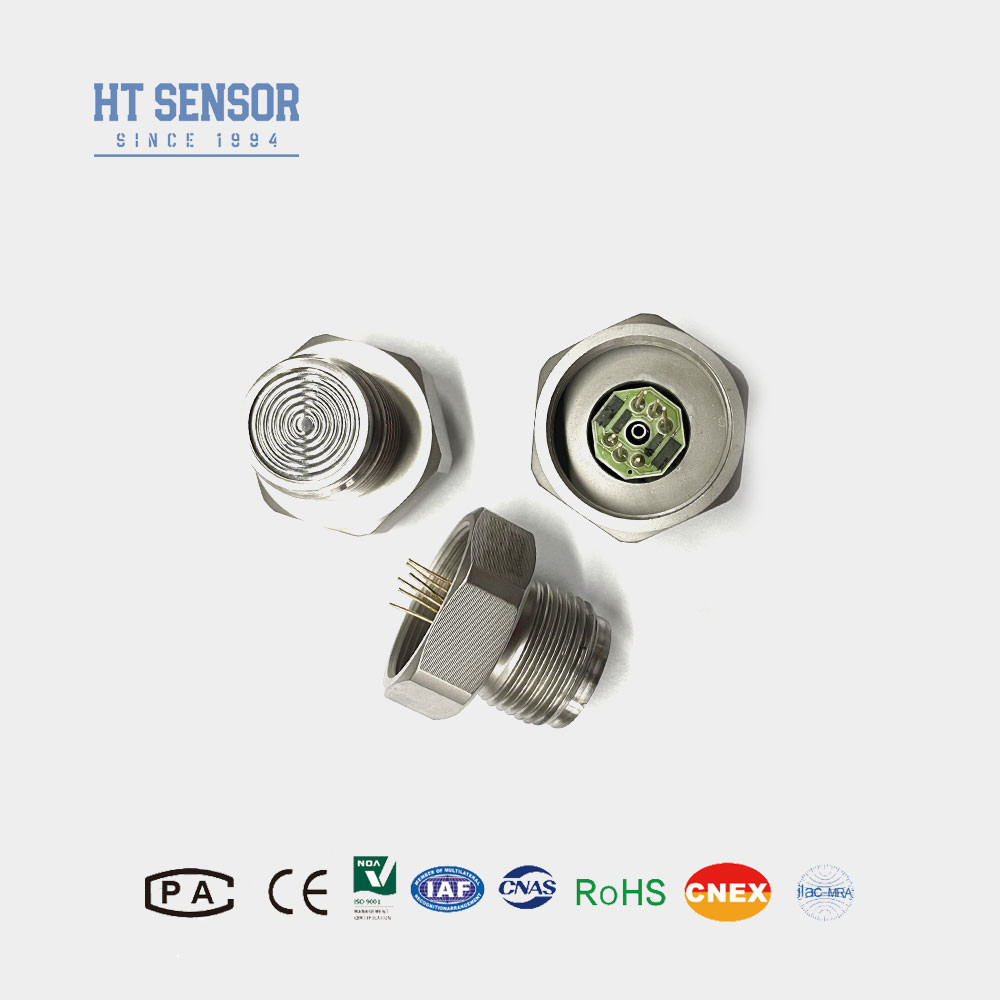

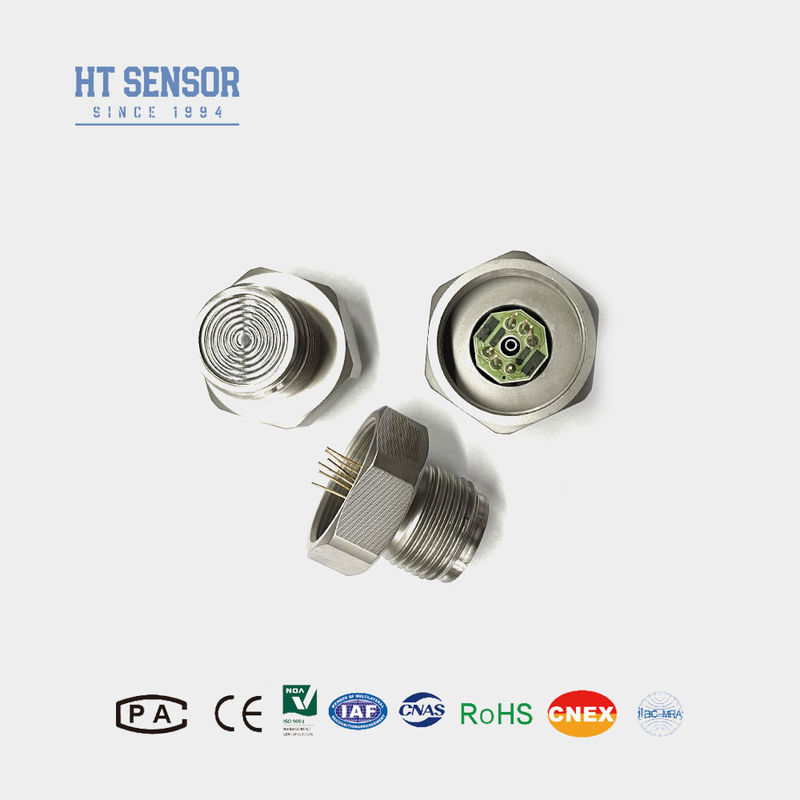

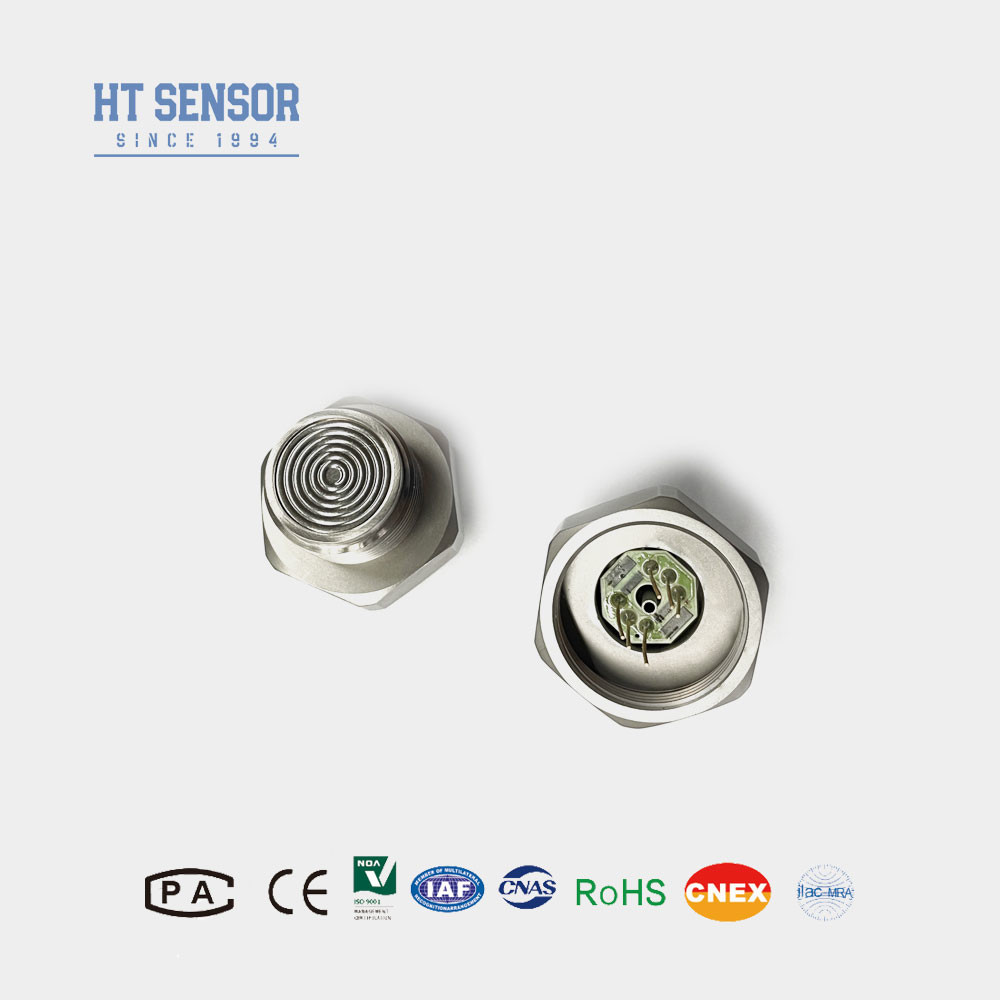

HT24 Sensore di pressione piezoresistivo al silicio
Introduzione di un sensore di pressione in silicio a diaframma:
HT24 è un sensore di pressione a diaframma a scarico con un chip di silicio diffuso altamente stabile.La pressione viene trasferita al chip sensibile attraverso un diaframma in acciaio inossidabile e olio di silicone di sigillamento. Questo prodotto è una struttura a diaframma piatto con filo, G1/2 M20* 1.5 1/2NPT è il filo più comunemente utilizzato. Facile da pulire, alta affidabilità. Adatto per alimenti, salute e altre industrie.
Caratteristiche del prodottocon un'unità di accensione superiore a 20 mm,:
- Utilizzando tecnologia avanzata e alloggiamento in acciaio inossidabile 316L, insieme amateriali quali titanio e Hastelloy per il diaframma.
- Utilizzando circuiti a pellicola spessa per la compensazione della temperatura e il punto zero correzione.
- eccellente affidabilità, ripetibilità e stabilità.
- Sciacquare la struttura del diaframma, che lo rende facile da pulire.
- Fornitura di corrente: ≤2mA DC (tipico 1,5mA DC)
- Impedenza di ingresso: 2,5KΩ~6KΩ
- Impedenza di uscita: 2,5KΩ~6KΩ
- Connessione elettrica: perni Kovar placcati in oro o fili ad alta temperatura da 100 mm.
| Parametri delle prestazionicon un'unità di accensione superiore a 20 mm,: | |||||
| Intervallo di misura | Diametro (G) | 10KPa, 20KPa, 35KPa, 100KPa, 200KPa, 350KPa, 1000KPa, 2000Kpa | |||
| Assoluto ((A) | 100KPaA, 200KPaA, 350KPaA, 700KPaA, 1000KPaA, 2000KPaA | ||||
| Sigillato | 3500KPaS, 7MPaS, 10MPaS, 20MPaS, 35MPaS | ||||
| Tipologia | Max. | Unità | |||
| Nonlinearità | ± 0.15 | ± 0.3 | % F.S. | ||
| Ripetibilità | 0.05 | 0.1 | % F.S. | ||
| Isteresi | 0.05 | 0.1 | % F.S. | ||
| 0 uscita di compensazione | 0 ± 1 | 0 ± 2 | mV | ||
| Produzione su larga scala | ≤ 20KPa | 50 ± 10 | 50 ± 30 | mV | |
| ≥ 35 kPa | 100 ± 10 | 100 ± 30 | mV | ||
| Temperatura di offset zero. | ≤ 20KPa | ± 1 | ±2 | % F.S. | |
| ≥ 35 kPa | ± 0.5 | ± 1 | % F.S. | ||
| Temperatura a scala completa. | ≤ 20KPa | ± 1 | ±2 | % F.S. | |
| ≥ 35 kPa | ± 0.5 | ± 1 | % F.S. | ||
| Tempore compensato. | ≤ 20KPa | 0 ~ 50 | oC | ||
| ≥ 35 kPa | 0 ~ 70 | oC | |||
| Temperatura di funzionamento | -20~80 | oC | |||
| Temperatura di conservazione | -40~125 | oC | |||
| Sovraccarico ammissibile | Prendere il valore più piccolo tra 3 volte la scala completa o 120MPa | ||||
| Pressione di scoppio | 5X la scala completa | ||||
| Stabilità a lungo termine | 0.2 % | F.S./anno | |||
| Materiale del diaframma | 316L | ||||
| Resistenza all'isolamento | ≥ 200MΩ 100VDC | ||||
| Vibrazione | Nessuna variazione in condizioni di 10gRMS, da 20 Hz a 2000 Hz | ||||
| Shock | 100 g, 11 ms | ||||
| Tempo di risposta | ≤ 1 ms | ||||
| Sigillo O-ring | Fabbricazione a partire da materie tessili | ||||
| Medio di riempimento | Olio di silicio | ||||
| Peso | ~ 55 g | ||||
| I parametri sono sottoposti a prova alle seguenti condizioni: 1,5 mA @ 25°C | |||||
| Progetto di costruzione | |
| Dimensione |
|

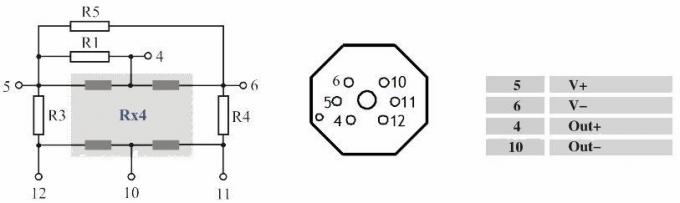

| Connessione elettrica e compensazione |
|
| Esempi di selezione |
| Suggerimenti per ordinare |
- 1Durante l'assemblaggio, occorre prestare attenzione al coordinamento tra le dimensioni del nucleo e l'alloggiamento del trasmettitore per ottenere la tenuta richiesta.
- 2. nel processo di assemblaggio della conchiglia, per assicurare l'allineamento verticale e la pressione uniforme, per evitare che il pannello di compensazione si blocchi o danneggi.
- 3Se il mezzo di prova non è compatibile con il diaframma centrale e il materiale di alloggiamento (316L), devono essere fornite istruzioni speciali al momento dell'ordine.
- 4. Evitare di premere il diaframma del sensore a mano o con oggetti taglienti, in modo da non danneggiare il nucleo a causa di deformazione o foratura del diaframma.
- 5. Mantenere la bocca del nucleo del manometro di pressione aperta all'atmosfera, impedire che l'acqua, il vapore o il mezzo corrosivo entrino nella camera del nucleo del manometro di pressione negativo.6. Se c'è un pin di cambio, per favore secondo l'etichetta sul conduttore effettivo per riferimento.
| Società |
FAQ:
1D: Quali sono le caratteristiche dei vostri trasmettitori di sensori di pressione?
R: I nostri trasmettitori a sensori di pressione sono caratterizzati da elevata precisione, durata e prestazioni eccellenti, con la possibilità di personalizzazione.
2. D: Posso personalizzare specifiche speciali?
R: Sì, i nostri ingegneri possono personalizzare i prodotti per soddisfare esigenze specifiche attraverso i nostri servizi OEM e ODM.
3Q: Qual è la vostra capacità produttiva?
R: I nostri stabilimenti produttivi hanno la capacità di produrre fino a 30.000 trasmettitori per sensori di pressione al mese, assicurandoci di poter soddisfare ordini su larga scala.è consigliabile contattare il nostro team di vendita in anticipo per una produzione e consegna in modo regolare.
4D: Qual è il periodo di consegna tipico?
R: I modelli standard hanno in genere un periodo di consegna di 5~8 giorni lavorativi, mentre i prodotti personalizzati possono variare.
5D: Qual è il prezzo dei prodotti?
R: Offriamo prezzi competitivi con sconti disponibili per ordini di grandi quantità o partnership a lungo termine.
6. Q: Qual è la garanzia dei vostri prodotti? E servizio post-vendita?
R: I nostri prodotti sono dotati di una garanzia di 24 mesi dalla data di spedizione e il nostro servizio post-vendita garantisce risposte rapide entro 24 ore insieme al supporto di istruzione remota tramite rete PC.
