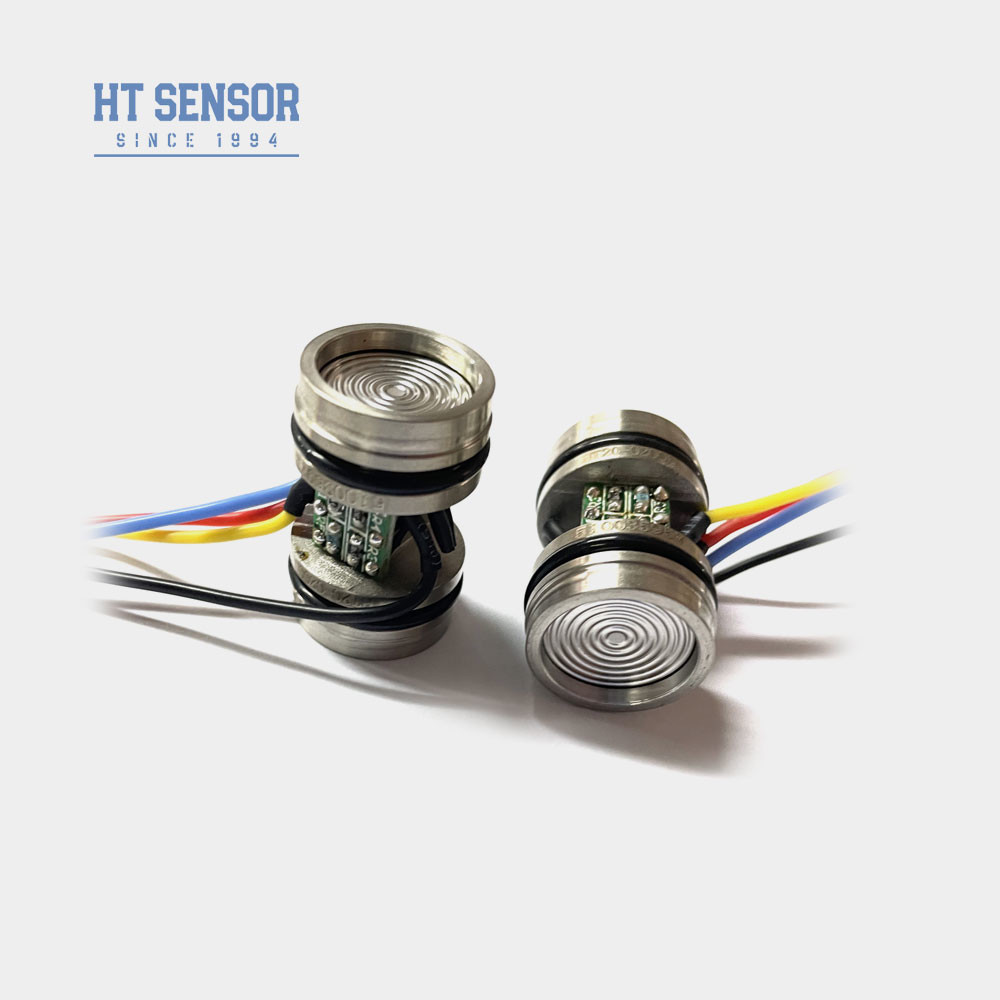

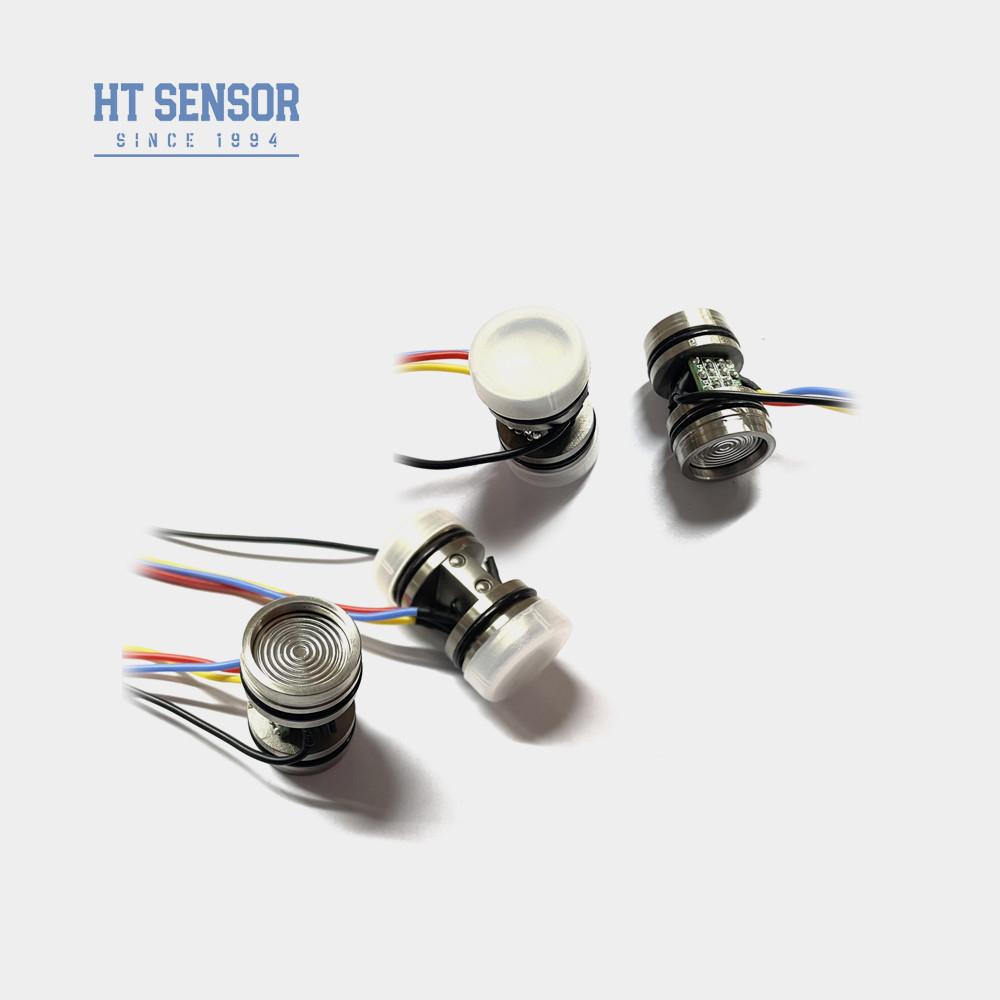

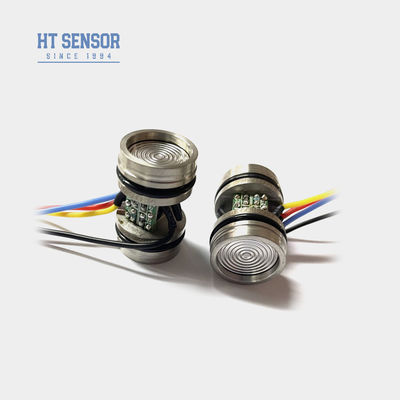

HT20 Sensore di pressione differenziale
Introduzione di un sensore di pressione differenziale in silicio:
Il sensore di pressione differenziale in silicio HT20 è un sensore di pressione differenziale in silicio piezoresistivo con un nucleo di elemento di silicio diffuso altamente stabile.all'interno di un alloggiamento in acciaio inossidabile, e la pressione viene trasmessa attraverso un alloggiamento in acciaio inossidabileil diaframma e l' olio di silicio sigillato al chip sensibile.contatto diretto con il mezzo misurato, formando una struttura completamente allo stato solido permisurazione della pressione, che consente una misurazione precisa della pressione differenziale.Pertanto, questo prodotto può essere applicato in vari scenari che richiedonomisurazione della pressione differenziale, compresi gli ambienti aspri e corrosivi.
Caratteristiche del prodottodi un sensore di pressione differenziale in silicio:
- Prestazioni stabili e affidabili
- Alta resistenza alla pressione statica
- Risparmio economico
- Utilizza un elemento piezorisistivo di silicio pieno di olio sensibile alla pressione
Performance elettricadi un sensore di pressione differenziale in silicio:
- Fornitura di corrente: ≤2mA DC (tipico 1,5mA DC)
- Impedenza di ingresso:3KΩ~6KΩ
- Impedanza di uscita:2.5KΩ~6KΩ
- Connessione elettrica:Pini Kovar placcati in oro o fili ad alta temperatura da 100 mm
| Parametri delle prestazionidi un sensore di pressione differenziale in silicio: |
| Intervallo di misura |
10KPa, 35KPa, 100KPa, 200KPa, 350KPa, 1000KPa, 2000Kpa |
| |
Tipologia |
Max. |
Unità |
| Linearità |
± 0.15 |
± 0.3 |
% F.S. |
| Ripetibilità |
0.05 |
0.1 |
% F.S. |
| Isteresi |
0.05 |
0.1 |
% F.S. |
| 0 uscita di compensazione |
0 ± 1 |
0 ± 2 |
mV |
| Produzione su larga scala |
≤ 20KPa |
50 ± 10 |
50 ± 30 |
mV |
|
| ≥ 35 kPa |
100 ± 10 |
100 ± 30 |
mV |
|
| Temperatura di offset zero. |
≤ 20KPa |
± 1 |
±2 |
% F.S. |
|
| ≥ 35 kPa |
± 0.5 |
± 1 |
% F.S. |
|
| Temperatura a scala completa. |
≤ 20KPa |
± 1 |
±2 |
% F.S. |
|
| ≥ 35 kPa |
± 0.5 |
± 1 |
% F.S. |
|
| Tempore compensato. |
≤ 20KPa |
0 ~ 50 |
oC |
|
| ≥ 35 kPa |
0 ~ 70 |
oC |
|
| Temperatura di funzionamento |
-20~80 |
oC |
|
| Temperatura di conservazione |
-40~125 |
oC |
|
| Sovraccarico ammissibile |
Prendi il valore più piccolo tra 3 volte la scala completa o 4MPa |
|
|
| Pressione di esplosione |
5X la scala completa |
|
|
| Stabilità a lungo termine |
0.2 % |
F.S./anno |
|
| Materiale del diaframma |
316L |
|
|
| Resistenza all'isolamento |
≥ 200MΩ 100VDC |
|
|
| Vibrazione |
Nessuna variazione in condizioni di 10gRMS, da 20 Hz a 2000 Hz |
|
|
| Shock |
100 g, 11 ms |
|
|
| Tempo di risposta |
≤ 1 ms |
|
|
| Sigillo O-ring |
Fabbricazione a partire da materie tessili |
|
|
| Medio di riempimento |
Olio di silicio |
|
|
| Peso |
~ 45 g |
|
|
| I parametri sono sottoposti a prova alle seguenti condizioni: 1,5 mA @ 25°C |
|
| Progetto di costruzione |
| Dimensione |
 |
| Altre note: L'estremità in uscita è il terminale positivo. |
| Connessione elettrica e compensazionedi un sensore di pressione differenziale in silicio |
|
