HT30 Sensore di pressione del silicio personalizzabile per le diverse esigenze del cliente

HT30 Silicon Pressure Sensor Customizable For Different Customer Requirements
HT30 Silicon Pressure Sensor Customizable For Different Customer Requirements
HT30 Silicon Pressure Sensor Customizable For Different Customer Requirements HT30 Silicon Pressure Sensor Customizable For Different Customer Requirements
Informazioni di base
Luogo di origine: Baoji, Cina.
Marca: HT SENSOR
Certificazione: ISO9001
Numero di modello: HT30
Quantità di ordine minimo: 1
Prezzo: negotiable
Imballaggi particolari: Pacchetto standard di esportazione
Tempi di consegna: 5-8 giorni lavorativi
Termini di pagamento: Western Union, L/C, T/T
Capacità di alimentazione: 5000 PCS/Mese
Miglior prezzo Contattaci
Informazioni dettagliate
Modello N.O.: HT30 Tipo di filo: Produttori OEM
Tipo di cablaggio: Quattro fili Medium di misura: Gas e liquidi
Distanza: 0-10kpa~20Mpa Potenza: 1.5 mA
Filtro: G1/4 e così via Codice S.A.: 9026209090
Capacità di alimentazione: 50000 PCS/anno Tipo: Sensore di pressione pieoresistivo
Per: Trasmettitore di pressione di silicio diffuso Tipo di segnale di uscita: Tipo analogo
Materiale: Acciaio inossidabile Personalizzazione: Disponibile Richiesta personalizzata
Evidenziare:

HT30 Sensore di pressione al silicio

,

Sensore di pressione del silicio personalizzabile

,

Diversi requisiti del cliente Sensore di pressione del silicio

Descrizione di prodotto

HT30 Sensore di pressione del silicio personalizzabile per le diverse esigenze del cliente

HT30 Sensore di pressione piezoresistivo al silicio

Introduzione del sensore di pressione in silicio:


Il sensore di pressione piezoresistivo in silicio HT30 è un silicio diffuso altamente stabileEsso utilizza l'effetto piezoresistivo del silicio diffuso per misurare laIl nucleo è saldato insieme con un standardfilo, e non utilizza sigillamento O-ring, rendendolo adatto per una vasta gamma diapplicazioni.

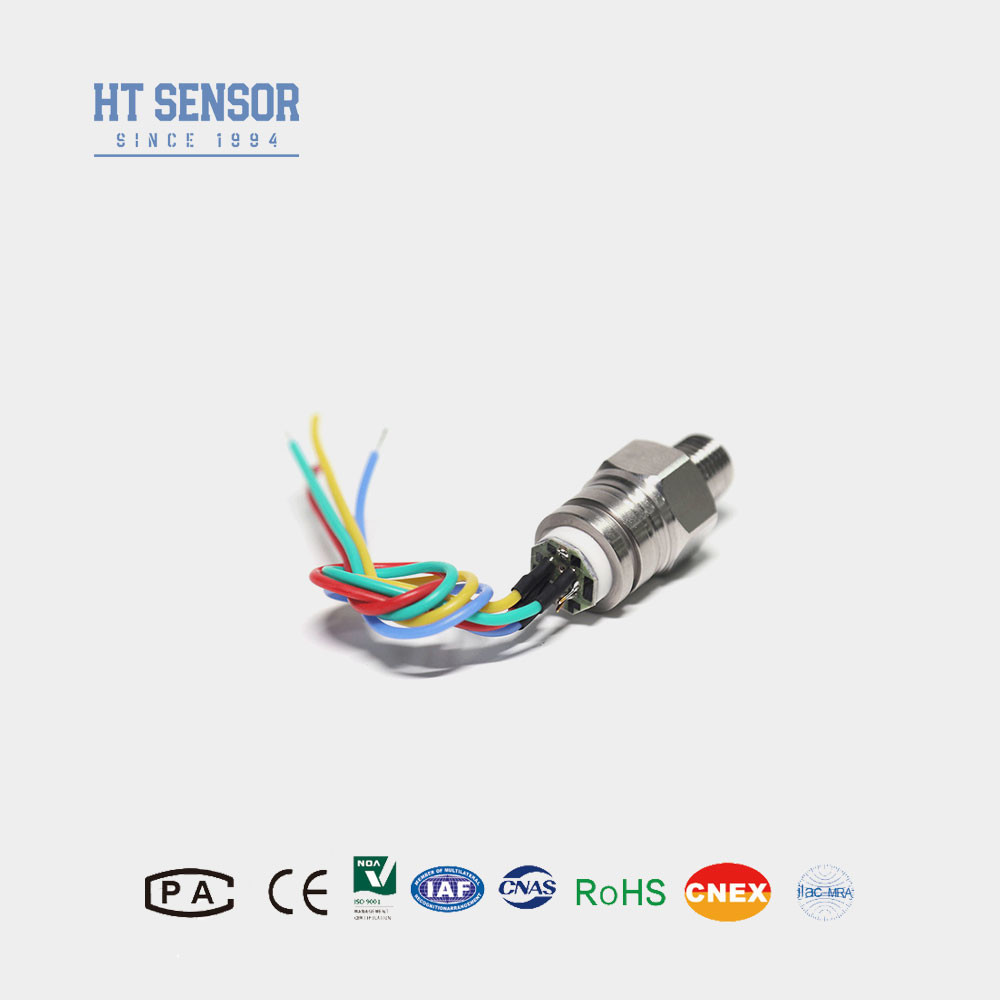

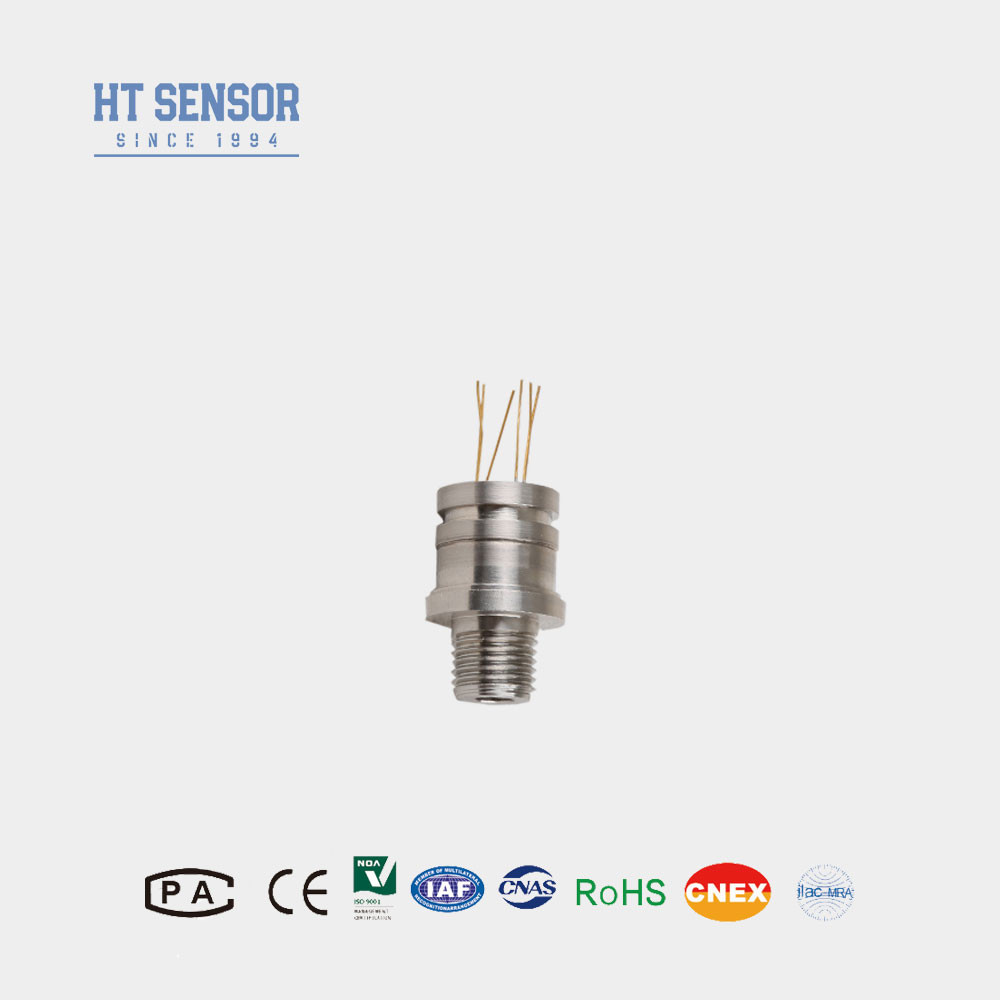

HT30 Sensore di pressione del silicio personalizzabile per le diverse esigenze del cliente 0HT30 Sensore di pressione del silicio personalizzabile per le diverse esigenze del cliente 1


Performance elettricadi sensore di pressione in silicio:
  1. Fornitura di corrente: ≤2mA DC (tipico 1,5mA DC)
  2. Impedenza di ingresso:2.5KΩ~6KΩ
  3. Impedanza di uscita:2.5KΩ~6KΩ
  4. Connessione elettrica:Pini Kovar placcati in oro o fili ad alta temperatura da 100 mm.
Parametri delle prestazionidi sensore di pressione in silicio:
Intervallo di misura Diametro (G) 10KPa, 20KPa, 35KPa, 100KPa, 200KPa, 350KPa, 1000KPa, 2000Kpa
Assoluto ((A) 100KPaA, 200KPaA, 350KPaA, 700KPaA, 1000KPaA, 2000KPaA
Sigillato 3500KPaS, 7MPaS, 10MPaS, 20MPaS
  Tipologia Max. Unità
Nonlinearità   ± 0.15 ± 0.3 % F.S.
Ripetibilità  0.05 0.1 % F.S.
Isteresi    0.05 0.1 % F.S.
0 uscita di compensazione   0 ± 1 0 ± 2 mV
Produzione su larga scala   ≤ 20KPa 50 ± 10 50 ± 30 mV
≥ 35 kPa 100 ± 10 100 ± 30 mV
Temperatura di offset zero. ≤ 20KPa ± 1 ±2 % F.S.
≥ 35 kPa ± 0.5 ± 1 % F.S.
Temperatura a scala completa. ≤ 20KPa ± 1 ±2 % F.S.
≥ 35 kPa ± 0.5 ± 1 % F.S.
Tempore compensato. ≤ 20KPa 0 ~ 50 oC
≥ 35 kPa 0 ~ 70 oC
Temperatura di funzionamento -20~80 oC
Temperatura di conservazione -40~125 oC
Sovraccarico ammissibile Prendere il valore più piccolo tra 3 volte la scala completa o 120MPa
Pressione di esplosione 5X la scala completa
Stabilità a lungo termine 0.2 %  F.S./anno
Materiale del diaframma 316L
Resistenza all'isolamento ≥ 200MΩ 100VDC
Vibrazione Nessuna variazione in condizioni di 10gRMS, da 20 Hz a 2000 Hz
Shock 100 g, 11 ms
Tempo di risposta ≤ 1 ms
Sigillo O-ring Fabbricazione a partire da materie tessili
Medio di riempimento Olio di silicio
Peso ~ 63 g
I parametri sono sottoposti a prova nelle seguenti condizioni: 1.5mA @ 25°C

Progetto di costruzionedi sensore di pressione in silicio
Dimensione

HT30 Sensore di pressione del silicio personalizzabile per le diverse esigenze del cliente 2







Connessione elettrica e compensazione
HT30 Sensore di pressione del silicio personalizzabile per le diverse esigenze del cliente 3

Esempi di selezione
HT30 Sensore di pressione del silicio personalizzabile per le diverse esigenze del cliente 4



Caratteristiche del prodottodi sensore di pressione in silicio:

  1. Utilizzando tecnologia avanzata e alloggiamento in acciaio inossidabile 316L, insieme amateriali quali titanio e Hastelloy per il diaframma
  2. Utilizzando circuiti a pellicola spessa per la compensazione della temperatura e il punto zerocorrezione.
  3. Interfacce a thread multipli disponibili per la selezione
  4. Saldato in un unico pezzo, di dimensioni compatte e di alta affidabilità
Suggerimenti per ordinare

1. nell'assemblaggio, prestare attenzione al coordinamento delle dimensioni del nucleo e del rivestimento del trasmettitore per ottenere la tenuta richiesta
2Durante il processo di montaggio dell'alloggiamento, assicurarsi che sia allineato verticalmente e applicare una pressione uniforme per evitare di bloccare o danneggiare la piastra di compensazione.
3Se il mezzo sottoposto a prova è incompatibile con il diaframma centrale e il materiale di alloggiamento (316L), devono essere fornite istruzioni speciali al momento dell'ordine.
4. Evitare di premere il diaframma del sensore con le mani o con oggetti taglienti per evitare deformazioni o forature del diaframma e danni al nucleo.
5Tenere aperta l'entrata di pressione del nucleo di misura all'atmosfera per evitare che l'acqua, il vapore acqueo o mezzi corrosivi entrino nella camera di pressione negativa del nucleo di misura.
6. Se un pin cambia, fare riferimento all'etichetta sul filo di base effettivo.
