BP156 Monitoraggio del trasmettitore di pressione per compressori d'aria e apparecchiature di refrigerazione Sensore di pressione
Product Details
| Modello n.: | BP156 | Materiale dell'alloggiamento: | 304S.S. o 316L |
|---|---|---|---|
| Tipo di pressione: | Pressione di misura, pressione assoluta, pressione sigillata | Marchio: | Sensore HT |
| Origine: | Baoji Cina | Codice SA: | 9026201090 |
| Mezzo di misurazione: | Liquidi, gas, petrolio | Grado di precisione: | ≤ 0,5% F.S. |
| Intervallo di pressione: | 0kpa~10kpa...20MPa | Grado di protezione IP: | IP65 |
| Evidenziare |
Compressori d'aria Trasmettitore di pressione,BP156 Trasmettitore di pressione,Trasmettitore di pressione per apparecchiature di refrigerazione |
||
Product Description

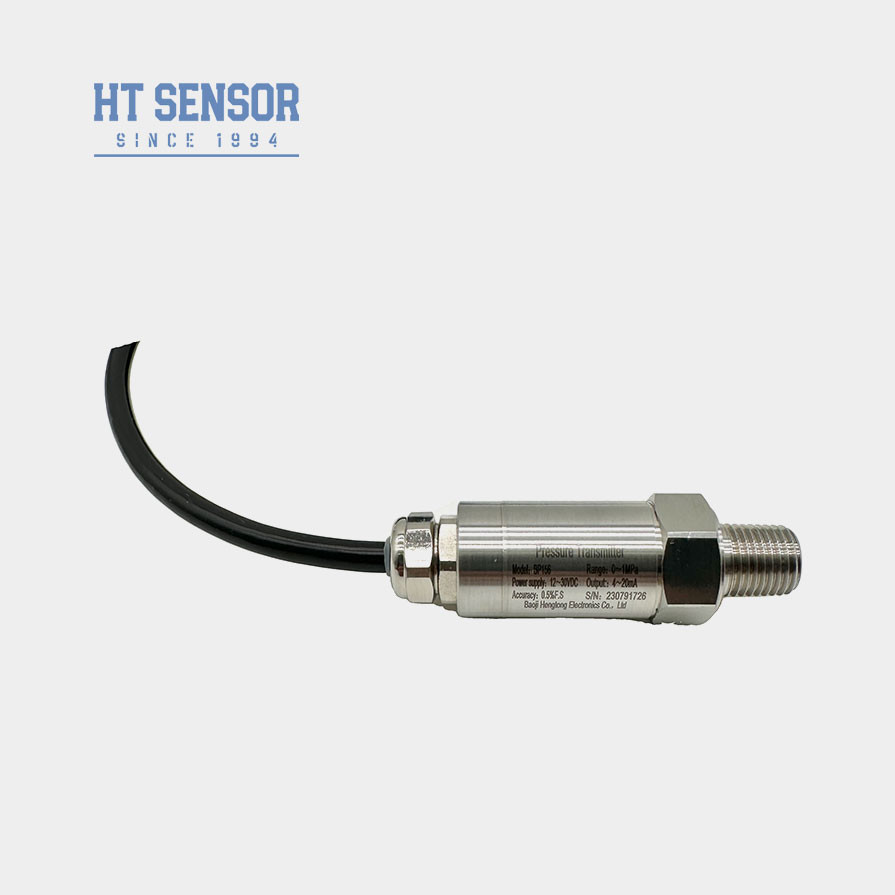

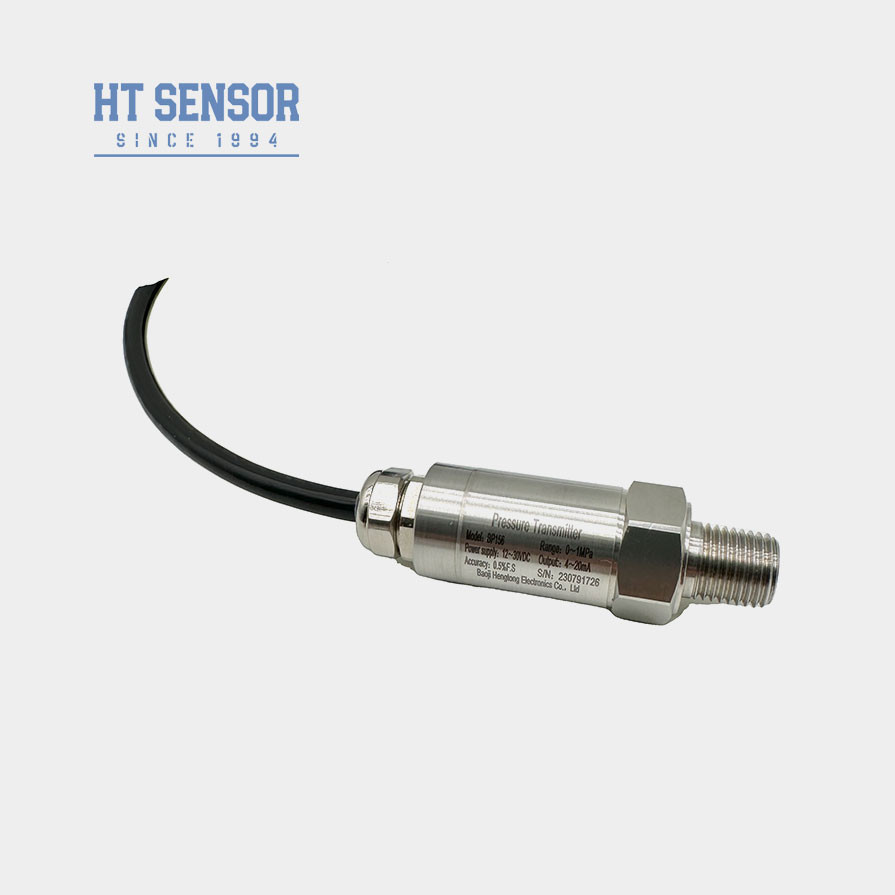

BP156 Trasmettitore di Pressione per Compressori d'Aria e Apparecchiature di Refrigerazione
BP156 Trasmettitore di Pressione
Introduzione del sensore trasmettitore di pressione:
Il trasmettitore di pressione BP156 è progettato per compressori d'aria e apparecchiature di refrigerazione per sviluppare prodotti convenienti. Integra le ultime tecnologie ed è dotato di un circuito di emissione PCB ad alte prestazioni sviluppato dalla nostra azienda. Ogni prodotto viene sottoposto a rigorosi test di invecchiamento e collaudo, con un rapporto di ispezione indipendente.
Caratteristiche del prodottodel sensore trasmettitore di pressione:
1. Ampio campo di misura, struttura in acciaio inossidabile, forme di interfaccia di pressione diverse
2. Design compatto e leggero
Applicazionidel sensore trasmettitore di pressione:
1. Misurazione della pressione di gas e liquidi non corrosivi con acciaio inossidabile 316L
2. Applicato nei settori marittimo e aeronautico
3. Utilizzato in processi industriali in loco come petrolio, chimica, metallurgia, generazione di energia e idrologia
4. Utilizzato in sistemi di controllo idraulici e pneumatici
| Parametri di prestazione del sensore trasmettitore di pressione: | |
| Campo di misura | 0kPa ~ 10kPa…20MPa |
| Tipo di Pressione | Pressione Manometrica, Pressione Assoluta, Pressione Sigillata |
| Sovraccarico | ≤ 1,5 volte il campo nominale |
| Precisione @ 25℃ | ±0,25% (Tipico) ±0,5% (Massimo) |
| Ripetibilità/Isteresi | 0,02%F.S (Tip.) 0,05%F.S (Max.) |
| Stabilità a Lungo Termine | ±0,1%F.S/Anno (Tip.) ±0,2%F.S/Anno (Max.) |
| Deriva di Temperatura del Punto Zero | ±0,02%F.S/℃ (≤100KPa) ±0,01%F.S/℃ (>100KPa) |
| Deriva di Temperatura del Fondo Scala | ±0,02%F.S/℃ (≤100KPa) ±0,01%F.S/℃ (>100KPa) |
| Risposta in Frequenza | 2,4Khz |
| Temperatura di Compensazione | 0-70℃ (≤10mpa, personalizzabile) |
| Temperatura Operativa | -20℃~80℃ |
| Temperatura di Stoccaggio | -40℃~120℃ |
| Vibrazione | 10g, 55Hz ~ 2kHz |
| Materiale dell'alloggiamento | 304, 316L |
| Materiale del diaframma | 316L |
| Resistenza di isolamento | 100MΩ 100VDC |
| Grado di protezione | IP65 |
| Peso | ~0,25kg |
| Segnale di Uscita | Tensione di Alimentazione | Tipo di Uscita |
| 4~20mA | 12~30VDC | 2/3/4 fili |
| 0~10/20mA | 3 fili |
|
| 0/1~5V | ||
| 0/1~10V | ||
| 0,5~4,5V | 5VDC |

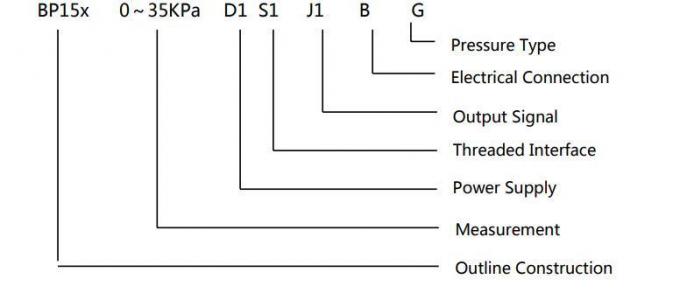

| Esempi di Selezione |
| Consigli per l'ordinazione |
1. Quando si seleziona il prodotto, assicurarsi che il mezzo testato sia compatibile con la parte di contatto del prodotto.
2. Al momento dell'ordine, si prega di notare che i prodotti antideflagranti non includono display digitali.
3. Per garantire il funzionamento affidabile del prodotto, si consiglia di installare dispositivi di protezione contro i fulmini in loco e di garantire che il prodotto e l'alimentazione siano collegati a terra in modo affidabile.
4. L'intervallo di temperatura operativa nominale dell'O-ring in gomma fluorurata è -20℃~ 250℃. Quando la temperatura operativa del prodotto è inferiore a -20℃, dovrebbe essere selezionato un anello di tenuta a O in EPDM.
5. Il cavo del trasmettitore di pressione è in cloruro di polivinile, la lunghezza predefinita del cavo per il livello del liquido è di 1,5 m e ci sono tre materiali tra cui scegliere. In assenza di istruzioni speciali, è possibile utilizzare materiali per cavi in polietilene. Se è necessario un materiale per cavi diverso, specificarlo nel modulo d'ordine.
6. In caso di requisiti speciali come vibrazioni intense, forza d'impatto istantanea, forte interferenza elettromagnetica o RF, si prega di informarci e indicarlo nell'ordine.
| Guida all'ordine del sensore trasmettitore di pressione | |||||||||
| BP15X | Trasmettitore di Pressione Analogico | ||||||||

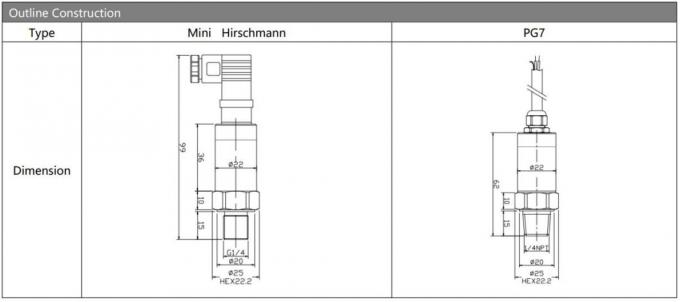

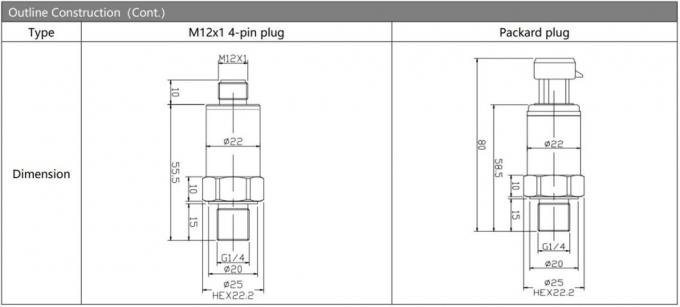

| Codice | Costruzione del Contorno | ||||||||
| 5 | Connettore Packard | 6 | Cavo di Uscita Diretta Sigillato 1,5 metri | ||||||
| 7 | Connettore Mini Hirschmann | 8 | Connettore Hirschmann Grande | ||||||
| Campo di misura | 0kPa ~ 10kPa…5MPa | ||||||||
| (0-X)Kpa o MPa |
X: Indica il Campo di Misura Effettivo | ||||||||
| Codice | Alimentazione | ||||||||
| D1 | 24VDC | ||||||||
| D2 | 5VDC | ||||||||
| D3 | Altro | ||||||||
| Codice | Segnale di Uscita | ||||||||
| S1 | 4~20mADC | S5 | 0~20mADC | ||||||
| S2 | 1~5VDC | S6 | 0~10VDC | ||||||
| S3 | 0~5VDC | S7 | 0,5~4,5VDC | ||||||
| S4 | 0~10mADC | ||||||||

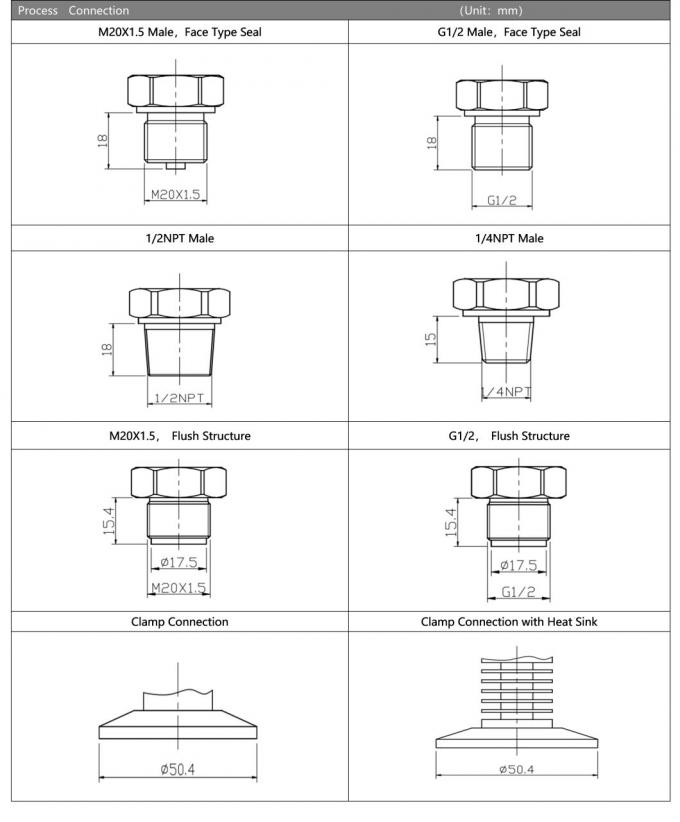

| Codice | Connessione di Pressione | ||||||||
| J1 | M20×1,5 | ||||||||
| J2 | G1/2 | ||||||||
| J3 | G1/4 | ||||||||
| J4 | 7/16-20UNF | ||||||||
| J5 | Altro (Flangia Φ50,4) | ||||||||

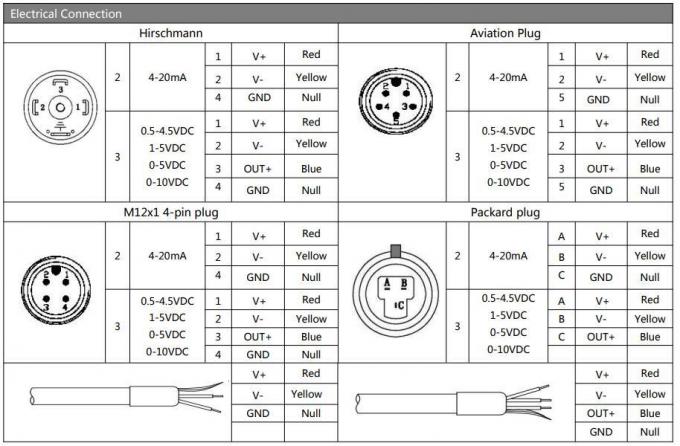

| Codice | Connessione Elettrica | ||||||||
| B1 | Hirschmann | ||||||||
| B2 | PG7 | ||||||||
| B3 | Uscita Cavo Sigillata 1,5 metri | ||||||||
| B4 | Altro | ||||||||
| Codice | Tipo di Pressione | ||||||||
| G | Pressione Manometrica | ||||||||
| A | Pressione Assoluta | ||||||||
| S | Pressione di Riferimento Sigillata | ||||||||
