Trasmettitore di pressione differenziale di grado industriale con sensore compatto e facile da installare
Product Details
| Modello: | BP93420D-II | Allineare: | 0-10kpa~2Mpa |
|---|---|---|---|
| Potenza: | 5VDC 24VDC | Output: | 0.5-4.5V 4-20mA E così via |
| Materiale: | Acciaio inossidabile | Filtro: | OEM maschile e femminile |
| Tipo di pressione: | Pressione differenziale | Classe di protezione: | ip65 |
| Medium di prova: | Olio di aria e acqua | Collegamento: | Big DIN o OEM |
| Evidenziare |
Trasmettitore di pressione differenziale di facile installazione,Trasmettitore di pressione differenziale di grado industriale,Trasmettitore di pressione differenziale compatto |
||
Product Description
Trasmettitore di pressione differenziale di grado industriale con installazione compatta e facile

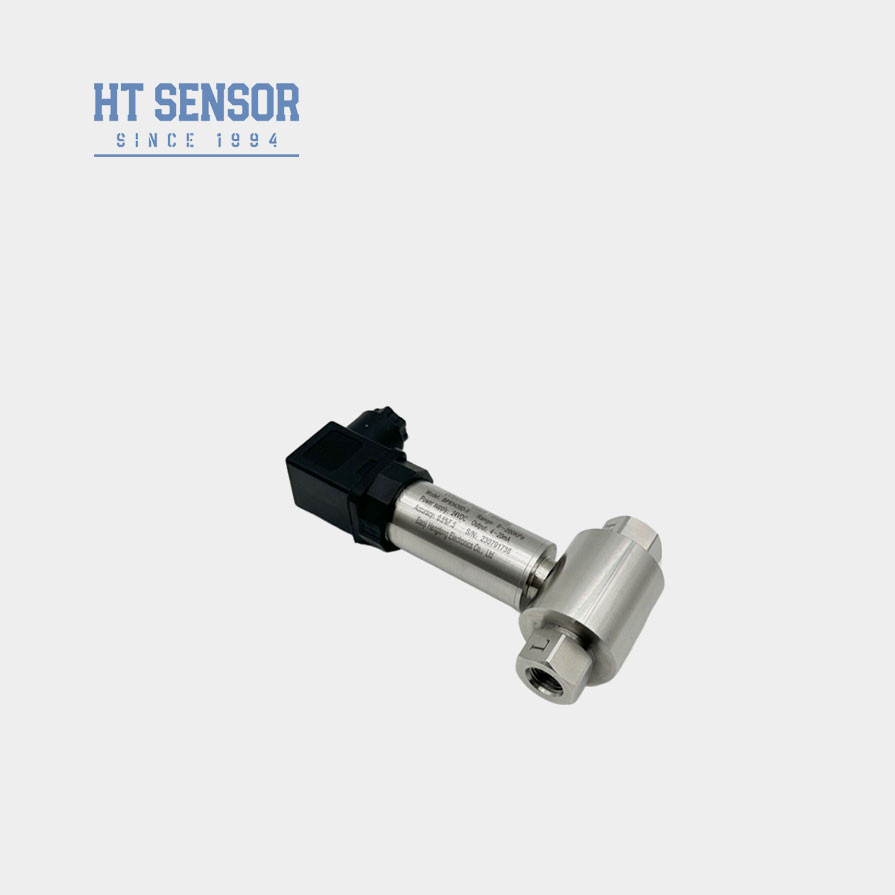

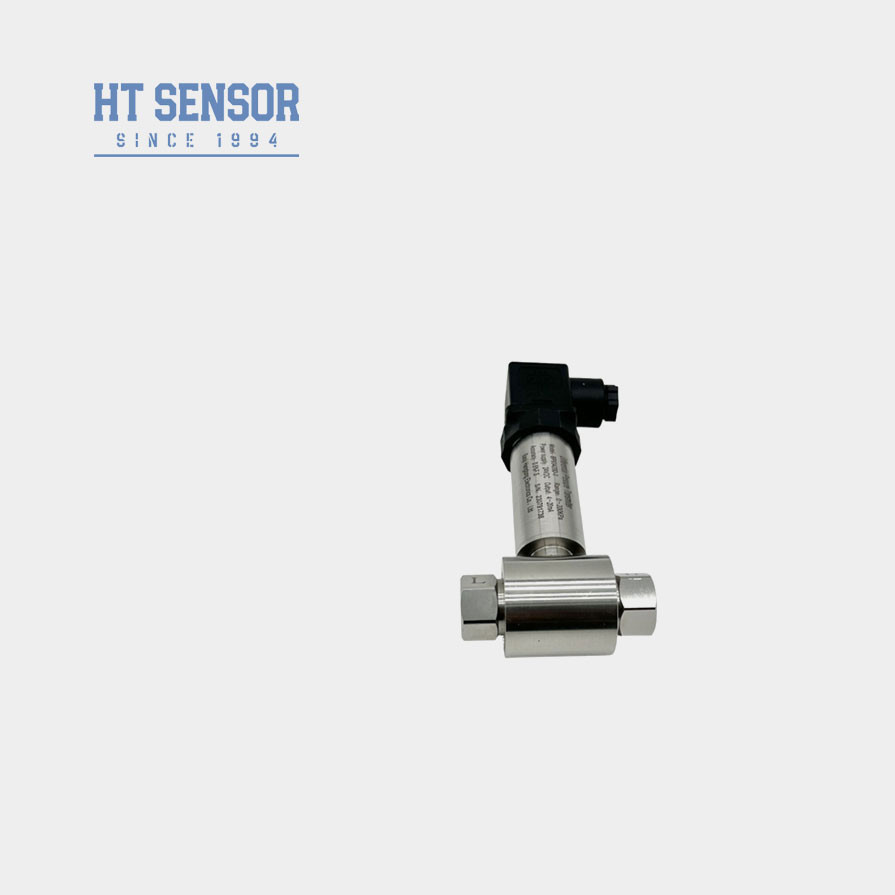

BP93420DII Differenziale Pressione Trasmettitore
Introduzione del trasmettitore di pressione differenziale:
Il trasmettitore di pressione differenziale BP93420DII utilizza un sensore piezoresistivo al silicio diffuso. Viene misurata e visualizzata la differenza di pressione di gas e liquidi, adatta per la misurazione della differenza di pressione di vari gas e liquidi in tubazioni in petrolio, chimica, energia elettrica, idrologia e altri settori.
Caratteristiche del prodotto del trasmettitore di pressione differenziale:
- Il trasmettitore adotta un design con struttura in acciaio inossidabile, struttura compatta e facile installazione.
- Dopo una rigorosa compensazione della temperatura e lo screening di invecchiamento, per garantire prestazioni stabili e affidabili.
- L'interfaccia elettrica può essere esterna o a connessione diretta.
Applicazioni del trasmettitore di pressione differenziale::
- 1. Adatto per la misurazione della pressione differenziale di vari gas o liquidi in tubazioni in petrolio, chimica, energia elettrica, idrologia e altri settori.
- 2. Utilizzato nel controllo dei processi industriali.
- 3. Misurazione della pressione differenziale di tubi e forni.ers
| Parametri di prestazione del trasmettitore di pressione differenziale: | |
|---|---|
| Campo di misura | 0-10KPa……~2MPa |
| Tipo di pressione | Pressione differenziale |
| Sovraccarico unilaterale | ≤3 volte il campo nominale |
| Pressione statica | Il valore minimo tra 5 volte il campo nominale o 7 MPa |
| Precisione @ 25℃ | ±0,25% (Tipico) ±0,5% (Massimo) |
| Ripetibilità | ±0,03% (Tip.) ±0,05%FS (Max.) |
| Isteresi | ±0,03% (Tip.) ±0,05%FS (Max.) |
| Stabilità a lungo termine | ±0,5%F.S/Anno(≤200KPa) ±0,2%F.S/Anno(＞200KPa) |
| Deriva termica dello zero | ±0,01%FS/℃(＞100KPa), ±0,02%FS/℃ (≤100Kpa) |
| Deriva termica del campo | ±0,01%FS/℃(＞100KPa), ±0,02%FS/℃ (≤100Kpa) |
| Compensazione della temperatura | 0-50℃(0-10KPa, 0-20KPa) ,0-70℃ ,-10-70℃ |
| Temperatura di esercizio | -30℃~80℃ |
| Temperatura di stoccaggio | -40℃~100℃ |
| Vibrazione | 10g,55Hz ～ 2kHz |
| Materiale dell'alloggiamento | 304,316L |
| Materiale del diaframma | 316L |
| Resistenza di isolamento | 100MΩ 100VDC |
| Grado di protezione antideflagrante | A sicurezza intrinseca e antideflagrante |
| Grado di protezione | IP65 |
| Peso | ~0,45 kg |
| Segnale di uscita | Tensione di alimentazione | Tipo di uscita |
|---|---|---|
| 4～20mA | 12～30VDC | 2/3/4 fili |
| 0～10/20mA |
3 fili |
|
| 0/1～5V | ||
| 0,5～4,5V | 5VDC |
| Suggerimenti per l'ordine del trasmettitore di pressione differenziale: |
1. Quando si seleziona il prodotto, assicurarsi che il mezzo di prova sia compatibile con le parti a contatto (acciaio inossidabile) del prodotto.
2. Per garantire un funzionamento affidabile, si consiglia di installare un collettore a tre valvole tra il punto di misurazione e il trasmettitore per garantire una pressione lenta e uniforme nelle camere di pressione positiva e negativa del trasmettitore.
3. Durante l'installazione, l'interfaccia di pressione a entrambe le estremità deve essere posizionata orizzontalmente per ridurre l'influenza della posizione di installazione sul prodotto.
4. In caso di forti vibrazioni, impatto istantaneo, forti interferenze elettromagnetiche o interferenze a radiofrequenza e altri requisiti speciali, si prega di informarci e indicarlo nell'ordine.
| Guida all'ordine del trasmettitore di pressione differenziale: | ||||||||
| BP93420XX | Trasmettitore di pressione | |||||||
| Codice | Costruzione del contorno | |||||||
| DII | Trasmettitore di pressione differenziale | |||||||
| Campo di misura | 0-10KPa……~2MPa | |||||||
| Codice | Alimentazione | |||||||
| D1 | 24VDC | |||||||
| D2 | 5VDC | |||||||
| D3 | Altro | |||||||
| Codice | Segnale di uscita | |||||||
| S1 | 4～20mADC | S5 | 0～20mADC | |||||
| S2 | 1～5VDC | S6 | 0～10VDC | |||||
| S3 | 0～5VDC | S7 | 0,5～4,5VDC | |||||
| S4 | 0～10mADC | |||||||
| Codice | Connessione di pressione | |||||||
| J1 | M20×1.5 Maschio | |||||||
| J2 | G1/2 Maschio | |||||||
| J3 | G1/4 Maschio | |||||||
| J4 | 1/2 NPT Maschio | |||||||
| J5 | Altro | |||||||
| Codice | Connessione elettrica | |||||||
| B1 | Hirschmann | |||||||
| B2 | Spina PG7 | |||||||
| B3 | Uscita cavo sigillato | |||||||
| B4 | Altro | |||||||
| Codice | Tipo di pressione | |||||||
| D | Pressione differenziale | |||||||
