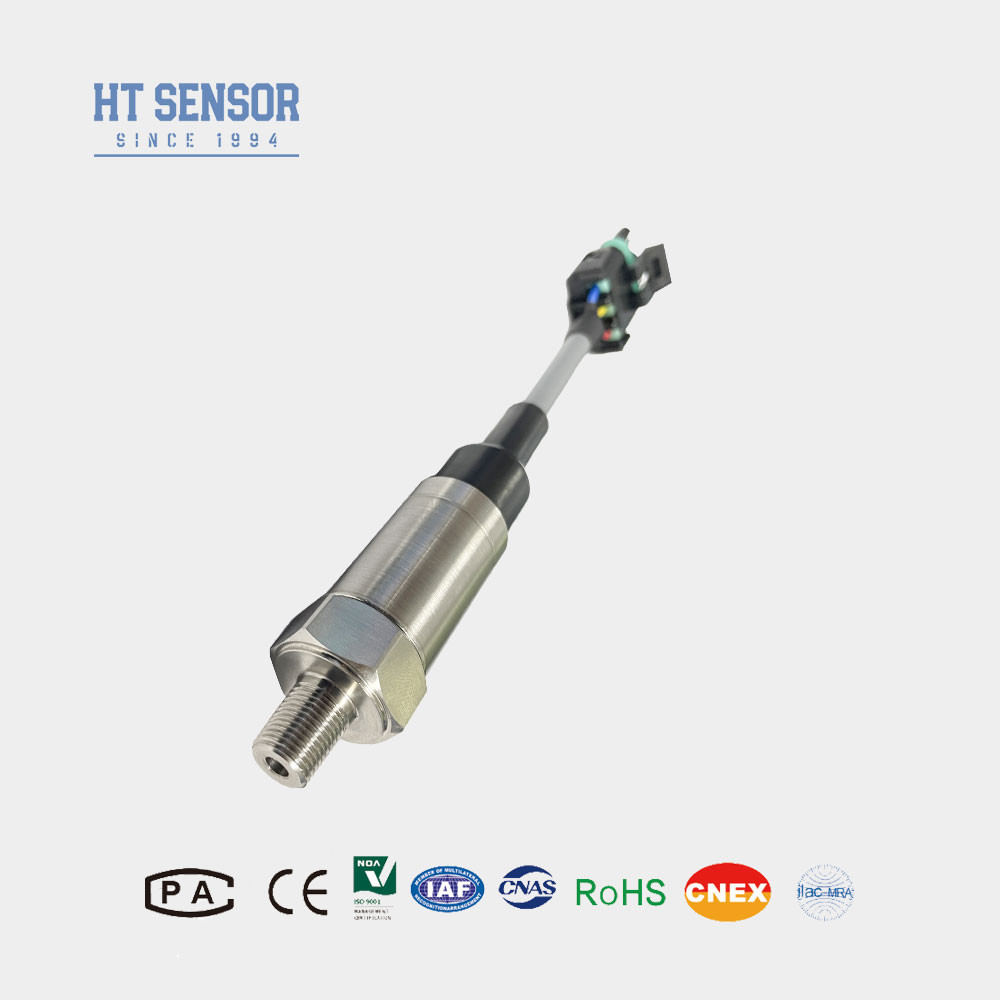

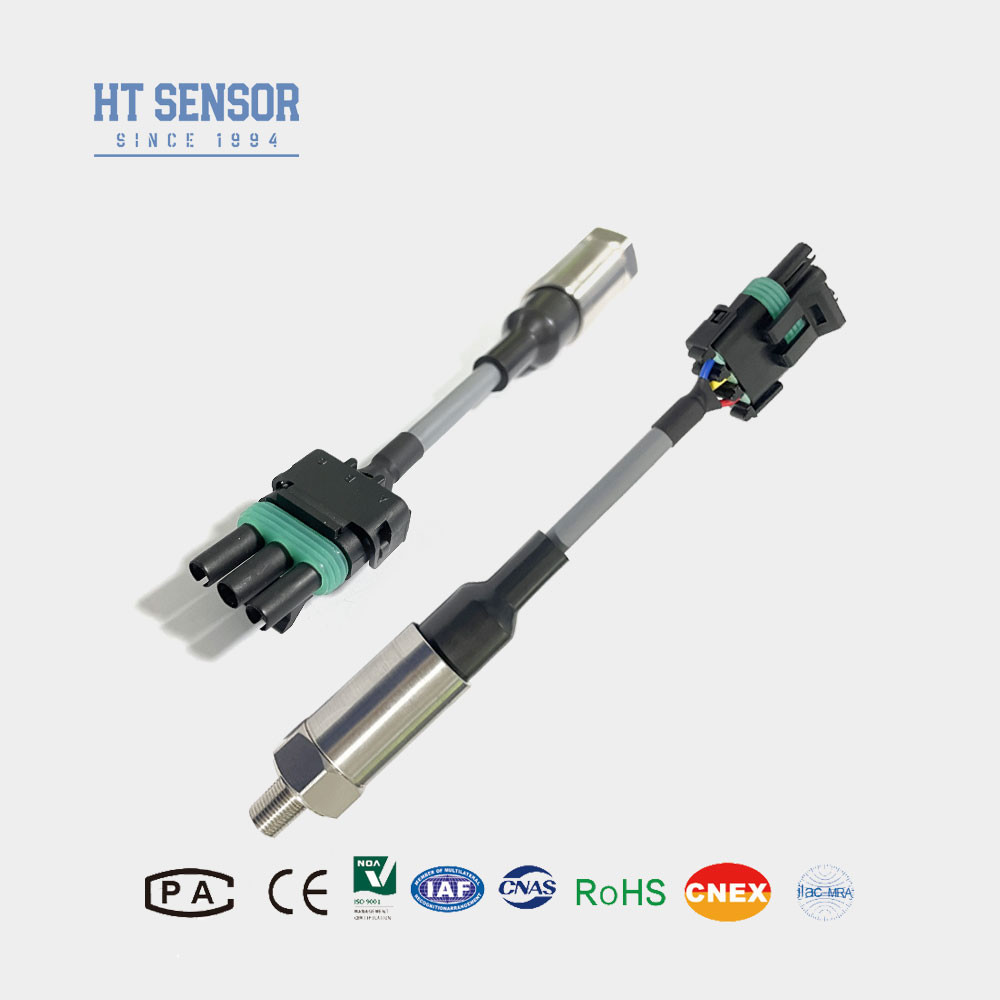

Il piccolo trasmettitore di sensori di pressione industriale BP156 è un trasmettitore di pressione compatto a forma di canna.Esso utilizza un sensore di pressione piezoresistivo in silicio ad alta affidabilità come nucleo sensibile e subisce una compensazione di temperatura, correzione del circuito digitale e condizionamento del segnale per l'uscita di applicazioni industriali standard e segnali di rete.Ogni componente del prodotto è stato progettato con cura, selezionati, convalidati attraverso processi, curati, sottoposti a riduzione dello stress a carico ciclico, test di invecchiamento e test di simulazione ambientale per garantire stabilità e affidabilità.
Caratteristiche del prodottodi mini sensori di pressione industrialitrasmettitore:
1Ampia gamma di misura, struttura in acciaio inossidabile.
2- Disegno compatto e leggero.
3.Alta precisione, struttura in acciaio inossidabile.
Applicazionidi mini sensori di pressione industrialitrasmettitore:
1Misurazione della pressione di gas e liquidi non corrosivi con acciaio inossidabile 316L.
2Applicato nelle industrie marittime e aeronautiche.
3Utilizzato in processi industriali in loco come petrolio, chimica, metallurgia, generazione di energia e idrologia.
4Utilizzato nei sistemi di controllo idraulici e pneumatici.
| Parametri delle prestazioni di mini sensori di pressione industrialitrasmettitore: |
| Intervallo di misura |
0kPa ~ 10kPa...20MPa |
| Tipo di pressione |
Pressione di misura, pressione assoluta, pressione sigillata |
| Sovraccarico |
≤ 1,5 volte l'intervallo nominale |
| Precisione @ 25oC |
±0,25% (tipico) ±0,5% (massimo) |
| Ripetibilità e isteresi |
0.02% F.S. (tipo) 0.05% F.S. (massimo) |
| Stabilità a lungo termine |
± 0,1% F.S./anno (tipo) ± 0,2% F.S./anno (massimo) |
| Drift di temperatura del punto zero |
± 0,02% F.S/oC ((≤ 100KPa) ± 0,01% F.S/oC ((> 100KPa) |
| Differenze di temperatura su scala completa |
± 0,02% F.S/oC ((≤ 100KPa) ± 0,01% F.S/oC ((> 100KPa) |
| Risposta di frequenza |
2.4Khz |
| Temperatura di compensazione |
0-70oC ((≤10mpa, personalizzabile) |
| Temperatura di funzionamento |
-20°C~80°C |
| Temperatura di conservazione |
-40°C~120°C |
| Vibrazione |
10 g,55 Hz ~ 2 kHz |
| Materiale per le abitazioni |
304316L |
| Materiale del diaframma |
316L |
| Resistenza all'isolamento |
100MΩ 100VDC |
| Classificazione a prova di esplosione |
Ex ia IIC T6 Ga |
| Classificazione di protezione |
Protezione IP65 |
| Segnale di uscita |
Tensione di alimentazione |
Tipo di uscita |
| 4 ~ 20 mA |
12 ~ 30VDC |
2/3/4 di filo |
| 0~10/20mA |
3 fili |
| 0/1 ~ 5V |
| 0/1 ~ 10V |
| 0.5 ~ 4.5V |
5VDC |
| Esempi di selezionedi un sensore di pressione mini DIN |
| Guida agli ordini |
| BP15X |
Trasmettitore di pressione analogo |
| |
Codice |
Progetto di costruzione |
| 5 |
Tappi Packard |
6 |
Cavo di uscita diretto sigillato 1,5 metri |
| 7 |
Mini connettore Hirschmann |
8 |
Grandi connettori Hirschmann |
| |
Intervallo di misura |
0kPa ~ 10kPa...5MPa |
(0-X) Kpa
o MPa |
X: Indica il range di misurazione effettivo |
| |
Codice |
Fornitore di energia |
| D1 |
24VDC |
| D2 |
5VDC |
| D3 |
Altri |
| |
Codice |
Segnale di uscita |
|
| S1 |
4~20mADC |
S5 |
0~20mADC |
| S2 |
1 ~ 5VDC |
S6 |
0~10VDC |
| S3 |
0~5VDC |
S7 |
0.5~4.5VDC |
| S4 |
0~10mADC |
|
|
| |
Codice |
Connessione a pressione |
| J1 |
M20×1.5 |
| J2 |
G1/2 |
| J3 |
G1/4 |
| J4 |
7/16-20UNF |
| J5 |
Altri |
| |
Codice |
Connessione elettrica |
| B1 |
Hirschmann |
| B2 |
PG7 |
| B3 |
Cable sigillata uscita 1,5 metri |
| B4 |
Altri |
| |
Codice |
Tipo di pressione |
| G |
Pressione di misura |
| A |
Pressione assoluta |
| S |
Pressione di riferimento sigillata |
NOTA:
1Quando si seleziona un prodotto, assicurarsi che il mezzo sottoposto a prova sia compatibile con la parte di contatto del prodotto.
2Per garantire un funzionamento affidabile del prodotto, è consigliabile che gli utilizzatori installate dispositivi di protezione contro i fulmini in loco e assicurare una corretta messa a terra sia del prodotto e della fonte di alimentazione.
3L'intervallo di temperatura di funzionamento per gli anelli O in gomma al fluoro è compreso tra -20 °C e 250 °C. Per le temperature inferiori a -20 °C si devono scegliere anelli di tenuta di tipo EPDM O. 4.Se ci sono requisiti particolari come forti vibrazioni, impatto istantaneo, o interferenze elettromagnetiche o a radiofrequenza intense, si prega di informarci e specificare nel vostro ordine.
