Sensore di trasmissione di pressione intelligente 4-20mA Trasduttore di pressione a diffusione di silicio con RS485
Product Details
| Modello n.: | BPZ93420-IB | Energia: | 12-36VDC (24VDC) |
|---|---|---|---|
| Produzione: | RS485/ 4-20mA | Stabilità a lungo termine: | +-0,2% F.S./Anno ((Tipo) |
| Materiale abitativo: | 316L. o 304SS | Tipo di pressione: | Pressione di misura, pressione assoluta, pressione sigillata |
| Marchio: | Sensore HT | Misurazione mezzo: | Aria liquida. |
| Grado di precisione: | 00,5%, 0,25% | Intervallo di pressione: | - 100kpa~0kpa~5kpa... 100MPa |
| Evidenziare |
Trasmettitore di pressione intelligente a diffusione in silicio,Trasmettitore di pressione intelligente RS485,Trasmettitore di pressione intelligente da 4 a 20 mA |
||
Product Description

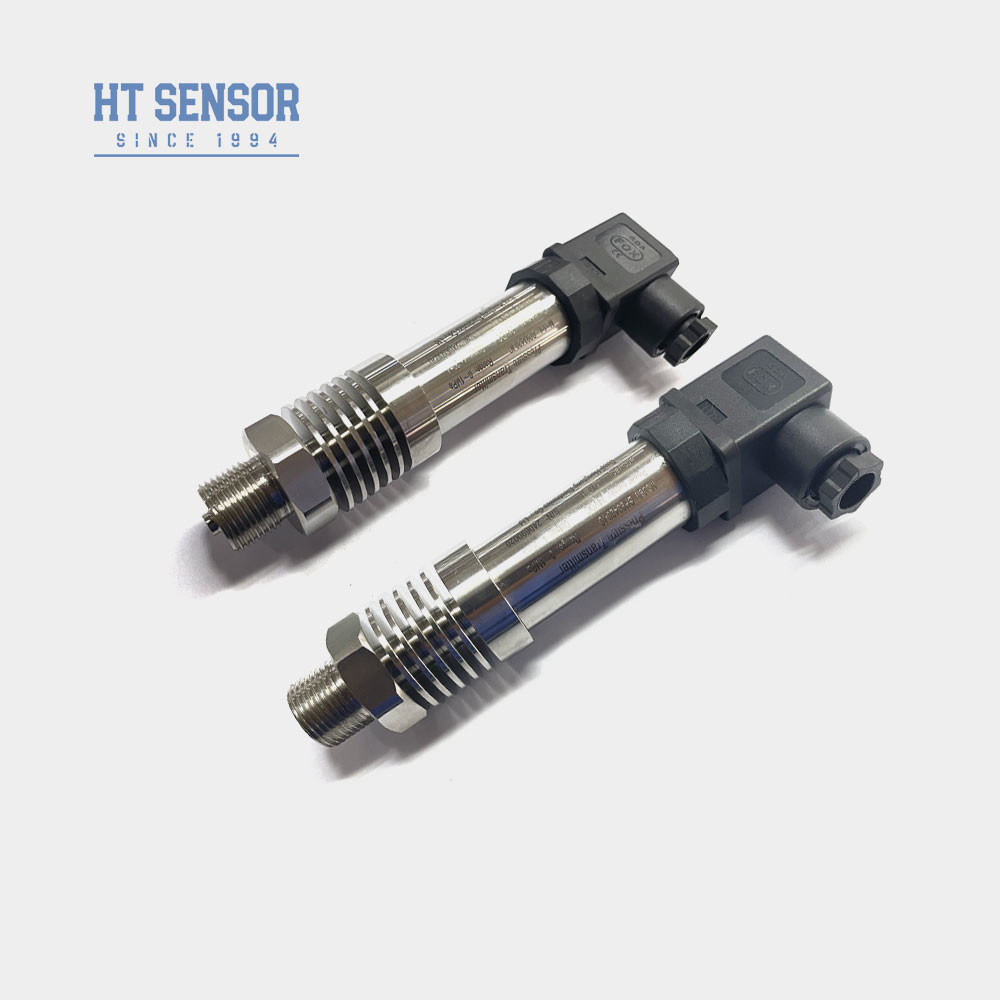

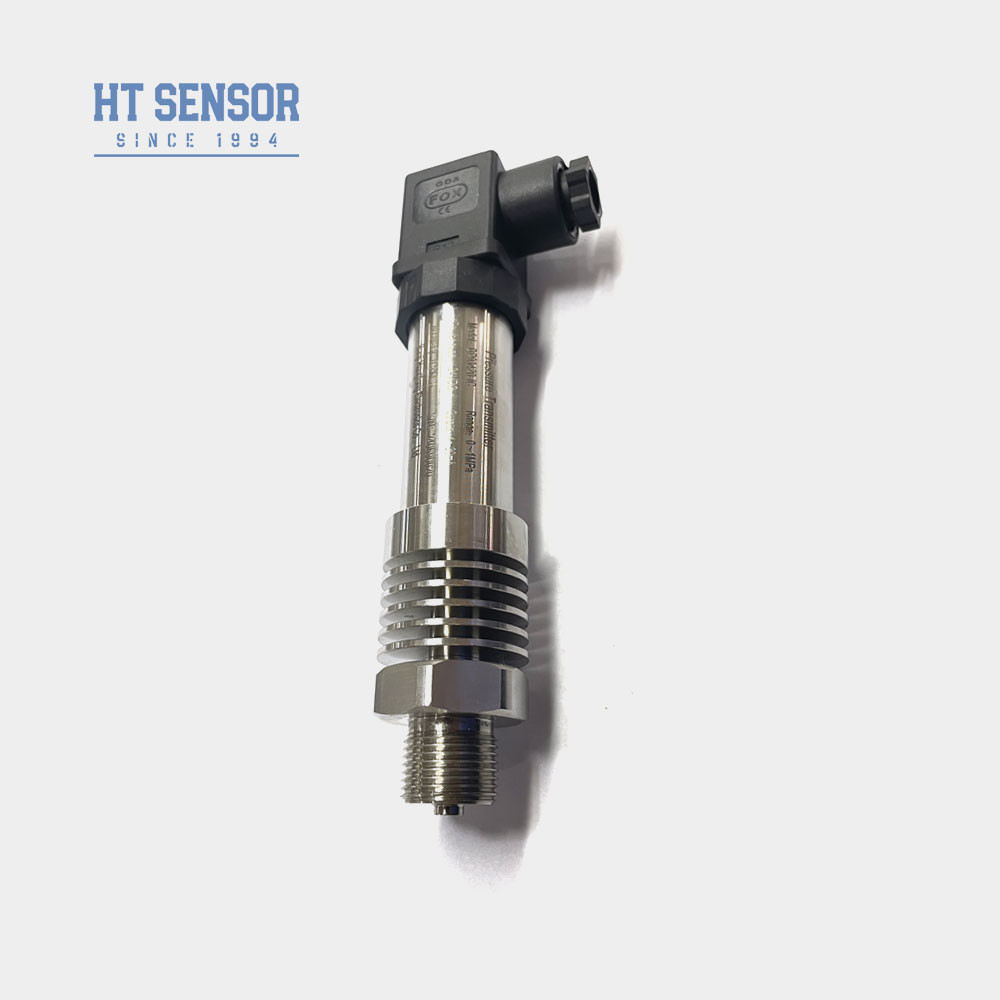

Sensore di trasmissione di pressione intelligente 4-20mA Trasduttore di pressione a diffusione di silicio con RS485
BZP93420IB Sensore di trasmissione di pressione intelligente
Introduzione di un sensore di pressione intelligente:
BPZ93420-IB Sensore di trasmissione di pressione intelligente adotta un nucleo di silicio diffuso ad alta precisione e alta stabilità come chip di sensore di pressione del trasmettitore, tecnologia avanzata di chip,con circuito integrato amplificatore ad alta precisione e alta stabilità con zero, compensazione di scala completa, compensazione di temperatura, la pressione del mezzo misurato viene convertita in segnale di comunicazione standard RS485.con elevata precisioneTutti i prodotti sono sottoposti a prove di shock per stanchezza.test di invecchiamento a ciclo ad alta e bassa temperatura e processi di compensazione della temperatura digitale di precisione.
Sensore di alta qualità, circuito amplificatore di precisione, processo di produzione rigoroso, perfetta ispezione e attrezzature di prova di invecchiamento, per garantire un'eccellente qualità del prodotto.Il prodotto è ampiamente utilizzato nei sistemi di controllo idraulici e pneumatici- petrochimico, protezione dell'ambiente, compressione dell'aria; - ispezione del funzionamento delle centrali elettriche, sistema di frenatura delle locomotive; - unità termoelettrica; - industria leggera, metallurgia meccanica;Automazione degli edifici, sistema di approvvigionamento idrico a pressione costante; altri sistemi di automazione e ispezione; ispezione e controllo dei processi industriali.
Caratteristiche del prodottodi sensore di trasmissione di pressione intelligente:
1Ampia gamma di misura, struttura in acciaio inossidabile, diverse forme di interfaccia di pressione
2- Design compatto e leggero
3.Alta precisione, struttura in acciaio inossidabile.
4.Può aggiungere testa di orologio LED o LCD, display in loco
Applicazionidi sensore di trasmissione di pressione intelligente:
1Misurazione della pressione di gas e liquidi non corrosivi con acciaio inossidabile 316L
2Applicato nelle industrie marittime e aeronautiche
3Utilizzato nei processi industriali in loco come petrolio, chimica, metallurgia, generazione di energia e idrologia
4Utilizzato nei sistemi di controllo idraulici e pneumatici
| Parametri di prestazione del sensore intelligente del trasmettitore di pressione | |
| Intervallo di misura | - 100kPa... 0kPa ~ 10kPa... 100MPa |
| Tipo di pressione | Pressione di misura, pressione assoluta, pressione sigillata |
| Sovraccarico | ≤ 1,5 volte l'intervallo nominale |
| Precisione @ 25oC | ±0,25% (tipico) ±0,5% (massimo) |
| Ripetibilità | 00,1% FS |
| Isteresi | 00,1% FS |
| Stabilità a lungo termine | ± 0,1% F.S./anno ((tipico) ± 0,2% F.S./anno ((massimo) |
| Drift di temperatura del punto zero | ± 0,03% F.S/oC ((≤ 100KPa) ± 0,02% F.S/oC ((> 100KPa) |
| Differenze di temperatura su scala completa | ± 0,03% F.S/oC ((≤ 100KPa) ± 0,02% F.S/oC ((> 100KPa) |
| Temperatura di compensazione | 0-70oC ((≤10mpa, personalizzabile) |
| Temperatura di funzionamento | -20°C~80°C |
| Temperatura di conservazione | -40°C~120°C |
| Vibrazione | 10 g,55 Hz ~ 2 kHz |
| Materiale per le abitazioni | 304316L |
| Materiale del diaframma | 316L |
| Resistenza all'isolamento | 100MΩ 100VDC |
| Classificazione a prova di esplosione | Ex db IIC T6 Gb |
| Classificazione di protezione | Protezione IP65 |
| Sigillo O-Ring | Fabbricazione a partire da materie plastiche |
| Peso | ~ 0,3 kg |
| Segnale di uscita | Tensione di alimentazione | Tipo di uscita |
| 4 ~ 20mA ((+HART) | 12 ~ 30VDC | 2/3/4 di filo |
| 0~10/20mA | 3 fili |
|
| 0/1 ~ 5V | ||
| 0/1 ~ 10V | ||
| 0.5 ~ 4.5V | 5VDC | |
| RS485 | 12 ~ 30VDC | 4 fili |
| Punti di ordinazione del sensore del trasmettitore di pressione |
1. Quando si seleziona il prodotto, assicurarsi che il mezzo di prova sia compatibile con la parte di contatto del prodotto.
2. Quando si effettua un ordine, si prega di notare che i prodotti a prova di esplosione non includono teste di visualizzazione digitali.
3Quando si ordina con testa di display LCD o LED del trasduttore, la potenza del trasmettitore non deve essere inferiore a 20 VDC.
4- per garantire il funzionamento affidabile del prodotto,si raccomanda agli utilizzatori di installare sul posto dispositivi di protezione contro i fulmini e di assicurarsi che il prodotto e l'alimentazione siano affidabilmente collegati alla terra.
5L'intervallo nominale di temperatura di funzionamento dell'anello O in gomma al fluoro è di -20°C-250°C. Quando la temperatura di funzionamento del prodotto è inferiore a -20°C, si deve scegliere l'anello di tenuta di tipo EPDM O.
6. La lunghezza di cavo predefinita è di 1,5 m e ci sono tre tipi di materiali tra cui scegliere.Se hai bisogno di un altro materiale per il cavo, specificarlo nel modulo d'ordine.
7In caso di forti vibrazioni, forza di impatto istantanea, forte interferenza elettromagnetica o radio-frequenza e altri requisiti speciali, si prega di informare la nostra società e indicare nell'ordine.
| Guida d'ordine del sensore del trasmettitore di pressione | ||||||||
| BP93420XX | Trasmettitore di pressione | |||||||
| Codice | Progetto di costruzione | |||||||
| IB | Trasmettitore di pressione generale | IX | Visualizzazione del trasmettitore di pressione | |||||
| IE | Trasmettitore di pressione per l'aviazione resistente agli urti | IIC/III | Trasmettitore di pressione per apparecchiature industriali generali | |||||
| Se | Trasmettitore di pressione a prova di umidità | IIE/IIIE | Trasmettitore di pressione generale/display | |||||
| IN | Trasmettitore di pressione dedicato per aria condizionata | |||||||
| IC | Trasmettitore ad alta pressione a temperatura | |||||||
| QI1/QI2 | Grandi diaframmi/trasmettitori ad alta pressione | |||||||
| Intervallo di misura | - Zero.1. . .0~0.01...100 MPa | |||||||
| (0-X) Kpa o MPa | X: Indica l'intervallo di misurazione reale | |||||||
| Codice | Fornitore di energia | |||||||
| D1 | 24VDC | |||||||
| D2 | 5VDC | |||||||
| D3 | Altri | |||||||
| Codice | Segnale di uscita | |||||||
| S1 | 4~20mADC | S5 | 0~20mADC | |||||
| S2 | 1 ~ 5VDC | S6 | 0~10VDC | |||||
| S3 | 0~5VDC | S7 | 0.5~4.5VDC | |||||
| S4 | 0~10mADC | |||||||
| Codice | Connessione a pressione | |||||||
| J1 | M20×1.5 | |||||||
| J2 | G1/2 | |||||||
| J3 | G1/4 | |||||||
| J4 | 7/16-20UNF | |||||||
| J5 | Altri | |||||||
| Codice | Connessione elettrica | |||||||
| B1 | Hirschmann | |||||||
| B2 | PG7 Plug | |||||||
| B3 | Uscita del cavo sigillato | |||||||
| B4 | 2088 Casing industriali | |||||||
| B5 | 2088 Casing industriali con display | |||||||
| B6 | Altri | |||||||
| Codice | Tipo di pressione | |||||||
| G | Pressione di misura | |||||||
| A | Pressione assoluta | |||||||
| S | Pressione di riferimento sigillata | |||||||
