Casa > Prodotti> Sensore di pressione del silicio> Industria alimentare e delle bevande Sensore di pressione al silicio ad alta temperatura HT-IQT

Industria alimentare e delle bevande Sensore di pressione al silicio ad alta temperatura HT-IQT

Food And Beverage Industry Silicon Pressure Sensor High Temperature HT-IQT
Food And Beverage Industry Silicon Pressure Sensor High Temperature HT-IQT
Food And Beverage Industry Silicon Pressure Sensor High Temperature HT-IQT Food And Beverage Industry Silicon Pressure Sensor High Temperature HT-IQT
Informazioni di base
Luogo di origine: Baoji, Cina.
Marca: HT SENSOR
Certificazione: CE,RoHs,ISO9001
Numero di modello: HT-IQT
Quantità di ordine minimo: 1
Prezzo: negotiable
Imballaggi particolari: Pacchetto standard di esportazione
Tempi di consegna: 5-8 giorni lavorativi
Termini di pagamento: Western Union, L/C, T/T
Capacità di alimentazione: 5000 pezzi al mese
Miglior prezzo Contattaci
Informazioni dettagliate
Modello N.O.: HT-IQT Distanza: 0-35kpa~3.5Mpa
Tipo di cablaggio: Pini Kovar a quattro fili o placcati d'oro Medium di misura: Gas liquido e così via
Fornitura: 1.5 mA Dia: 50.4 mm
Temperatura: -30~125 Prodotto: segnale di sistemi MV
Codice HS: 9026209090 Tipo di segnale di uscita: Tipo analogo
Materiale: Acciaio inossidabile Personalizzazione: Richiesta su misura
Evidenziare:

Sensore di pressione al silicio ad alta temperatura

,

sensore di pressione al silicio HT-IQT

Descrizione di prodotto

HT-IQT Sensore di pressione al silicio ad alta temperatura per l'industria alimentare e delle bevande

Sensore di pressione pieoresistivo al silicio HT-IQT

Introduzione del sensore di pressione in silicio:


HT-IQT è un sensore di pressione a diaframma a scarico con un chip di silicio a diffusione ad alta temperatura altamente stabile.La pressione viene trasferita al chip sensibile attraverso il diaframma in acciaio inossidabile e l'olio di silicone di tenuta, e il ponte di resistenza del chip cambia, con conseguente variazione della tensione, e la tensione cambia al livello di millivolt.facile da pulire non produrrà cristallizzazione nella fine del filo, facile da pulire, semplice da installare, di alta affidabilità.

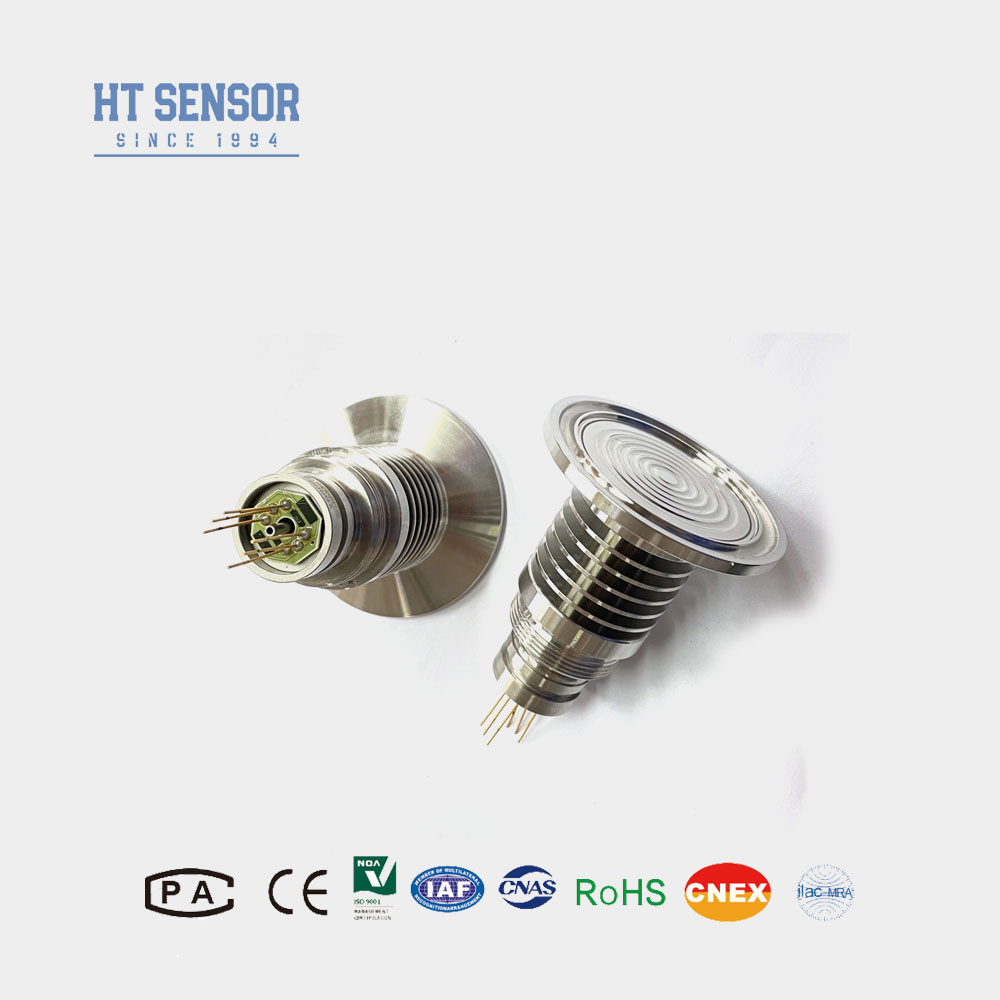

Industria alimentare e delle bevande Sensore di pressione al silicio ad alta temperatura HT-IQT 0

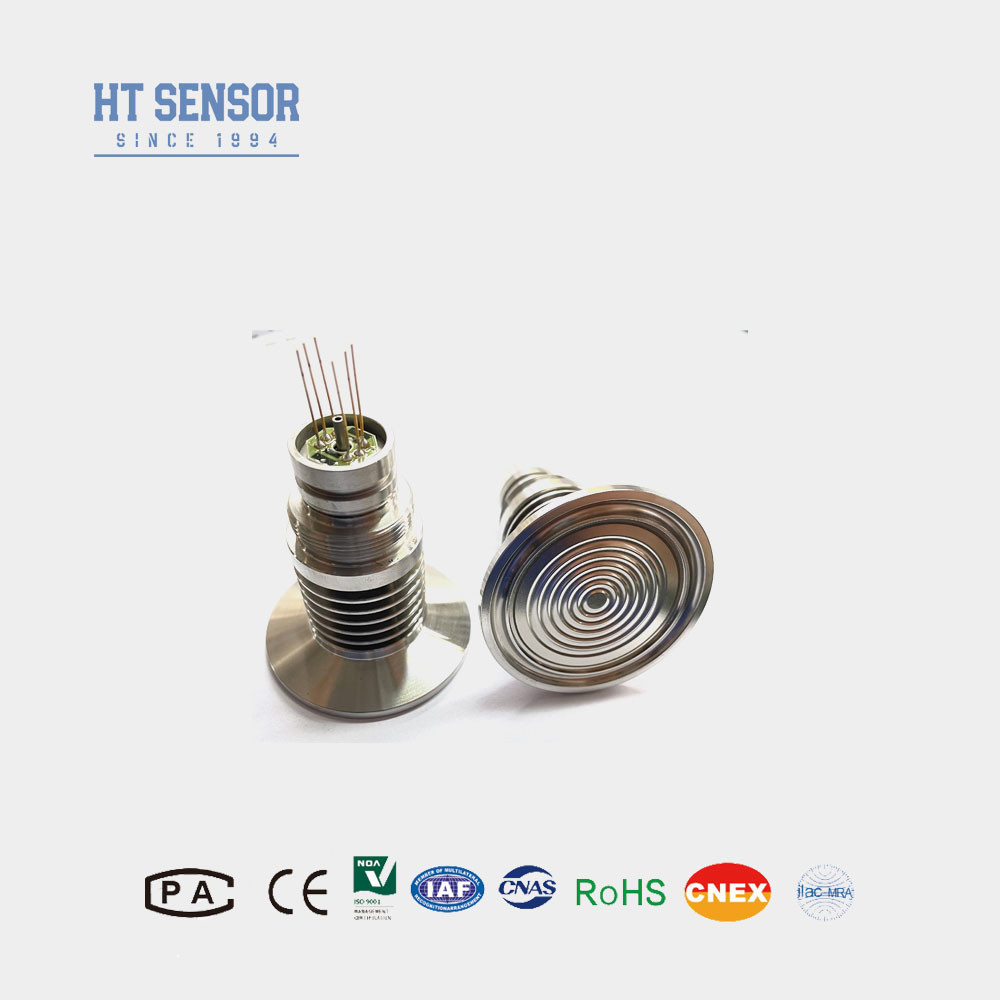

Industria alimentare e delle bevande Sensore di pressione al silicio ad alta temperatura HT-IQT 1
Industria alimentare e delle bevande Sensore di pressione al silicio ad alta temperatura HT-IQT 2


Caratteristiche del prodottodi sensore di pressione in silicio:
  1. Tecnologia avanzata e imballaggi in acciaio inossidabile 316L
  2. Compensazione della temperatura e correzione del punto zero attraverso pellicola spessa
  3. circuitoEccezionale affidabilità, ripetibilità e stabilità
Applicazionidi sensore di pressione in silicio:
  1. Adatti per misurare la pressione di gas e liquidi non corrosivi con 316Lcompatibilità in acciaio inossidabile
  2. Industria alimentare e bevande
  3. Industria farmaceutica
Performance elettricadi sensore di pressione in silicio:
  1. Fornitura di corrente: ≤2mA DC (tipico 1,5mA DC)
  2. Impedenza di ingresso: 2,5KΩ~6KΩ
  3. Impedenza di uscita: 2,5KΩ~6KΩ
  4. Connessione elettrica: perni Kovar placcati in oro o fili ad alta temperatura da 100 mm.
Parametri delle prestazionidi sensore di pressione in silicio:
Intervallo di misura Diametro (G) 35KPa, 100KPa, 200KPa, 350KPa, 1000KPa, 2000Kpa
Assoluto ((A) 100KPaA, 200KPaA, 350KPaA, 700KPaA, 1000KPaA, 2000KPaA
Sigillato 3500 KPaS
Tipologia Max. Unità
Nonlinearità ± 0.15 ± 0.3 % F.S.
Ripetibilità 0.05 0.1 % F.S.
Isteresi 0.05 0.1 % F.S.
0 uscita di compensazione 0 ± 1 0 ± 2 mV
Produzione su larga scala ≤ 20KPa 50 ± 10 50 ± 30 mV
≥ 35 kPa 100 ± 10 100 ± 30 mV
Temperatura di offset zero. ≤ 20KPa ± 1 ±2 % F.S.
≥ 35 kPa ± 0.5 ± 1 % F.S.
Temperatura a scala completa. ≤ 20KPa ± 1 ±2 % F.S.
≥ 35 kPa ± 0.5 ± 1 % F.S.
Tempore compensato. ≤ 20KPa 0 ~ 50 oC
≥ 35 kPa 0 ~ 70 oC
Temperatura di funzionamento -20~80 oC
Temperatura di conservazione -40~125 oC
Sovraccarico ammissibile Prendere il valore più piccolo tra 3 volte la scala completa o 120MPa
Pressione di esplosione 5X la scala completa
Stabilità a lungo termine 0.2 % F.S./anno
Materiale del diaframma 316L
Resistenza all'isolamento ≥ 200MΩ 100VDC
Vibrazione Nessuna variazione in condizioni di 10gRMS, da 20 Hz a 2000 Hz
Shock 100 g, 11 ms
Tempo di risposta ≤ 1 ms
Sigillo O-ring Fabbricazione a partire da materie tessili
Medio di riempimento Olio di silicio
Peso ~ 220 g
I parametri sono sottoposti a prova alle seguenti condizioni: 1,5 mA @ 25°C
Progetto di costruzione
Dimensione
Industria alimentare e delle bevande Sensore di pressione al silicio ad alta temperatura HT-IQT 3



Connessione elettrica e compensazione
Industria alimentare e delle bevande Sensore di pressione al silicio ad alta temperatura HT-IQT 4
Esempi di selezione
Industria alimentare e delle bevande Sensore di pressione al silicio ad alta temperatura HT-IQT 5
Suggerimenti per ordinare
1. nell'assemblaggio, prestare attenzione al coordinamento delle dimensioni del nucleo e del rivestimento del trasmettitore per ottenere la tenuta richiesta
2Durante il processo di montaggio dell'alloggiamento, assicurarsi che sia allineato verticalmente e applicare una pressione uniforme per evitare di bloccare o danneggiare la piastra di compensazione.
3Se il mezzo sottoposto a prova è incompatibile con il diaframma centrale e il materiale di alloggiamento (316L), devono essere fornite istruzioni speciali al momento dell'ordine.
4. Evitare di premere il diaframma del sensore con le mani o con oggetti taglienti per evitare deformazioni o forature del diaframma e danni al nucleo.
5Tenere aperta l'entrata di pressione del nucleo di misura all'atmosfera per evitare che l'acqua, il vapore acqueo o mezzi corrosivi entrino nella camera di pressione negativa del nucleo di misura.
6. Se un pin cambia, fare riferimento all'etichetta sul filo di base effettivo.
