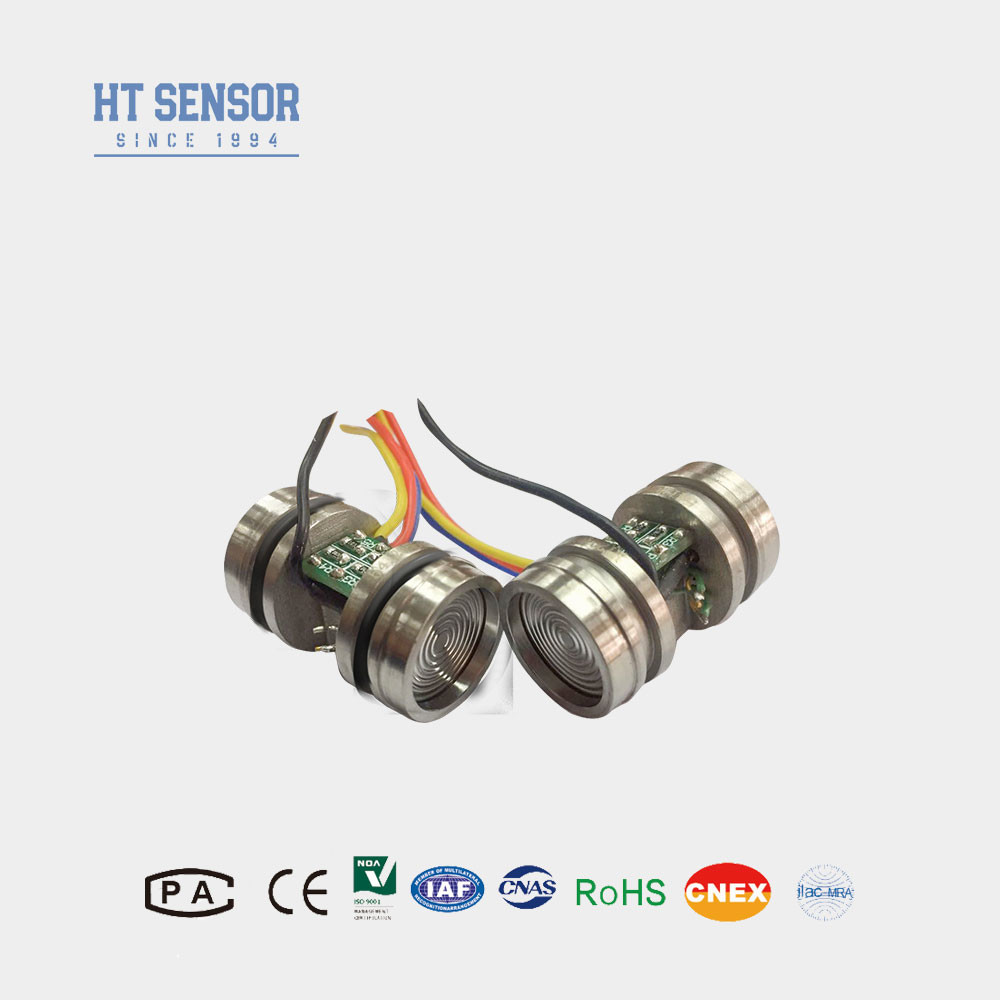

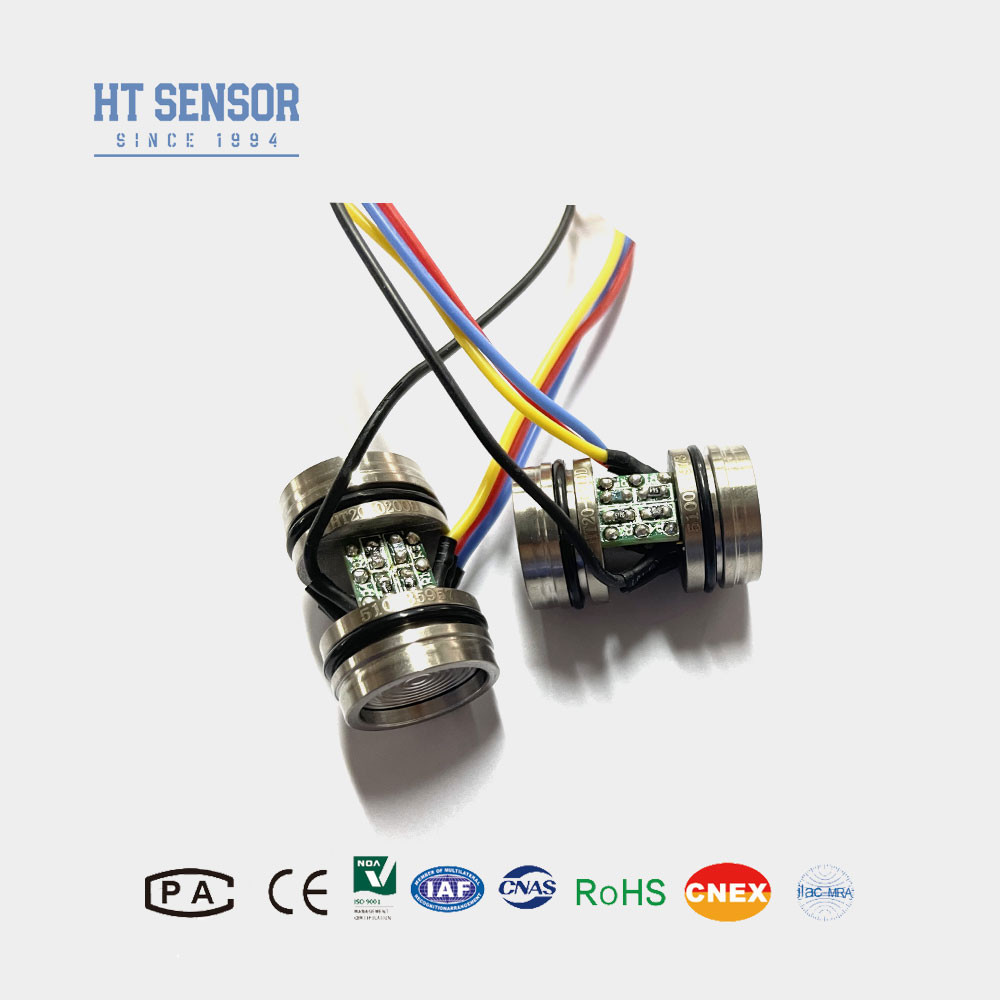

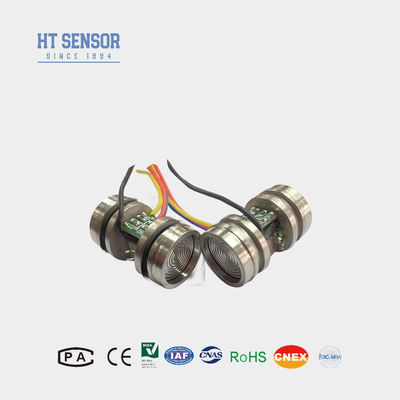

Sensore di pressione differenziale al silicio HT20 con consumo per applicazioni industriali - Nucleo del sensore

HT20 Differential Silicon Pressure Sensor With Consumption For Industrial Applications Sensor Core
HT20 Differential Silicon Pressure Sensor With Consumption For Industrial Applications Sensor Core
HT20 Differential Silicon Pressure Sensor With Consumption For Industrial Applications Sensor Core HT20 Differential Silicon Pressure Sensor With Consumption For Industrial Applications Sensor Core
Informazioni di base
Luogo di origine: Baoji, Cina.
Marca: HT SENSOR
Certificazione: ISO9001
Numero di modello: HT20
Quantità di ordine minimo: 1
Prezzo: negotiable
Imballaggi particolari: Pacchetto standard di esportazione
Tempi di consegna: 5-8 giorni lavorativi
Termini di pagamento: Western Union, L/C, T/T
Capacità di alimentazione: 5000 pezzi al mese
Miglior prezzo Contattaci
Informazioni dettagliate
Modello n.: HT20 Tipo di cablaggio: Quattro fili
Misurazione mezzo: Gas e liquidi Allineare: 0-10KPA ~ 2MPA
Energia: 1.5mA ((0.4-2.0mA) Pacchetto di trasporto: Cartone
Lunghezza: 29.5mm Origine: Baoji, in Cina.
Codice HS: 9026209090 Tipo: Sensore di pressione differenziale
Per: Trasmettitore di pressione differenziale Tipo di segnale di uscita: Tipo analogo
Materiale: acciaio inossidabile Personalizzazione: Disponibile
Evidenziare:

Sensore di pressione di silicio differenziale

,

Applicazioni industriali Sensore di pressione al silicio

,

HT20 Sensore di pressione al silicio

Descrizione di prodotto

Sensore di pressione differenziale al silicio HT20 con consumo per applicazioni industriali

Sensore di pressione differenziale HT20

 Introduzione del sensore di pressione differenziale al silicio:


Il sensore di pressione differenziale al silicio HT20 è un sensore di pressione differenziale piezoresistivo al silicio con un nucleo di elemento al silicio diffuso altamente stabile. Il nucleo è racchiuso in un alloggiamento in acciaio inossidabile 316L e la pressione viene trasmessa attraverso un diaframma in acciaio inossidabile e olio di silicone sigillato al chip sensibile. Il chip sensibile non contatta direttamente il mezzo misurato, formando una struttura completamente allo stato solido per la misurazione della pressione, consentendo una misurazione precisa della pressione differenziale. Pertanto, questo prodotto può essere applicato in vari scenari che richiedono la misurazione della pressione differenziale, inclusi ambienti aggressivi e corrosivi
Caratteristiche del prodotto del sensore di pressione differenziale al silicio:

  1. Prestazioni stabili e affidabili
  2. Elevata resistenza alla pressione statica
  3. Conveniente
  4. Utilizza un elemento sensibile alla pressione riempito di olio piezoresistivo al silicio
Applicazioni del sensore di pressione differenziale al silicio:
  1. Rilevamento della pressione differenziale
  2. Strumenti di calibrazione della pressione
  3. Misurazione del livello del liquido
  4. Controllo dei processi industriali
Prestazioni elettriche del sensore di pressione differenziale al silicio:
  1. Alimentazione: ≤2mA CC (tipico 1,5mA CC)
  2. Impedenza di ingresso: 3KΩ~6KΩ
  3. Impedenza di uscita: 2,5KΩ~6KΩ
  4. Connessione elettrica: pin Kovar placcati in oro o fili ad alta temperatura da 100 mm

Parametri di prestazione del sensore di pressione differenziale al silicio:
Campo di misura 10KPa,35KPa,100KPa,200KPa,350KPa,1000KPa,2000Kpa
  Tip Max Unità
Linearità   ±0,15 ±0,3 %F.S
Ripetibilità  0,05 0,1 %F.S
Isteresi    0,05 0,1 %F.S
Uscita offset zero   0±1 0±2 mV
Uscita a fondo scala   ≤20KPa 50±10 50±30 mV
≥35kPa 100±10 100±30 mV
Deriva termica offset zero ≤20KPa ±1 ±2 %F.S
≥35kPa ±0,5 ±1 %F.S
Deriva termica a fondo scala ≤20KPa ±1 ±2 %F.S
≥35kPa ±0,5 ±1 %F.S
Temperatura compensata ≤20KPa 0~50 ºC
≥35kPa 0~70 ºC
Temperatura di esercizio   -20~80 ºC
Temperatura di stoccaggio  -40~125 ºC
Sovraccarico ammissibile Prendere il valore più piccolo tra 3 volte la scala completa o 4MPa
Pressione di scoppio 5X la scala completa
Stabilità a lungo termine 0,2 %   F.S/Anno
Materiale del diaframma 316L
Resistenza di isolamento ≥200MΩ 100VCC
Vibrazione Nessuna variazione in condizioni di 10gRMS, da 20Hz a 2000Hz
Urti 100g,11ms
Tempo di risposta ≤1ms
Guarnizione ad anello Gomma nitrilica o gomma fluorurata
Mezzo di riempimento Olio di silicone
Peso ~45g
I parametri sono testati nelle seguenti condizioni:  1,5 mA @ 25°C


Costruzione del contorno
Dimensione Sensore di pressione differenziale al silicio HT20 con consumo per applicazioni industriali - Nucleo del sensore 0
Note: L'estremità in uscita è il terminale positivo. In caso di modifiche ai colori dei fili, fare riferimento all'etichetta apposta sul sensore per informazioni accurate

Collegamento elettrico e compensazione del sensore di pressione differenziale al silicio

Sensore di pressione differenziale al silicio HT20 con consumo per applicazioni industriali - Nucleo del sensore 1


Esempi di selezione
Sensore di pressione differenziale al silicio HT20 con consumo per applicazioni industriali - Nucleo del sensore 2
Suggerimenti per l'ordine

1. Prestare attenzione all'adattamento tra le dimensioni del nucleo e l'alloggiamento del trasmettitore durante il montaggio per ottenere il tenuta stagna richiesta
2. Durante il montaggio dell'alloggiamento, assicurarsi che sia allineato verticalmente e applicare una pressione uniforme per evitare inceppamenti o danni alla piastra di compensazione.
3. Se il mezzo misurato non è compatibile con il diaframma del nucleo e il materiale dell'alloggiamento (316L), è necessario fornire istruzioni speciali al momento dell'ordine.
4. Evitare di premere il diaframma del sensore con le mani o oggetti appuntiti per evitare danni al nucleo a causa della deformazione o della perforazione del diaframma.
5. Mantenere la porta di pressione del nucleo della pressione manometrica aperta all'atmosfera e impedire l'ingresso di acqua, vapore acqueo o mezzi corrosivi nella camera a pressione negativa del nucleo.
6. In caso di modifiche ai terminali dei pin, seguire l'etichetta sul nucleo effettivo per riferimento.

Prodotti

Sensore di pressione differenziale al silicio HT20 con consumo per applicazioni industriali - Nucleo del sensore 3Sensore di pressione differenziale al silicio HT20 con consumo per applicazioni industriali - Nucleo del sensore 4
 Sensore di pressione differenziale al silicio HT20 con consumo per applicazioni industriali - Nucleo del sensore 5
Sensore di pressione differenziale al silicio HT20 con consumo per applicazioni industriali - Nucleo del sensore 6Sensore di pressione differenziale al silicio HT20 con consumo per applicazioni industriali - Nucleo del sensore 7Sensore di pressione differenziale al silicio HT20 con consumo per applicazioni industriali - Nucleo del sensore 8
Sensore di pressione differenziale al silicio HT20 con consumo per applicazioni industriali - Nucleo del sensore 9
