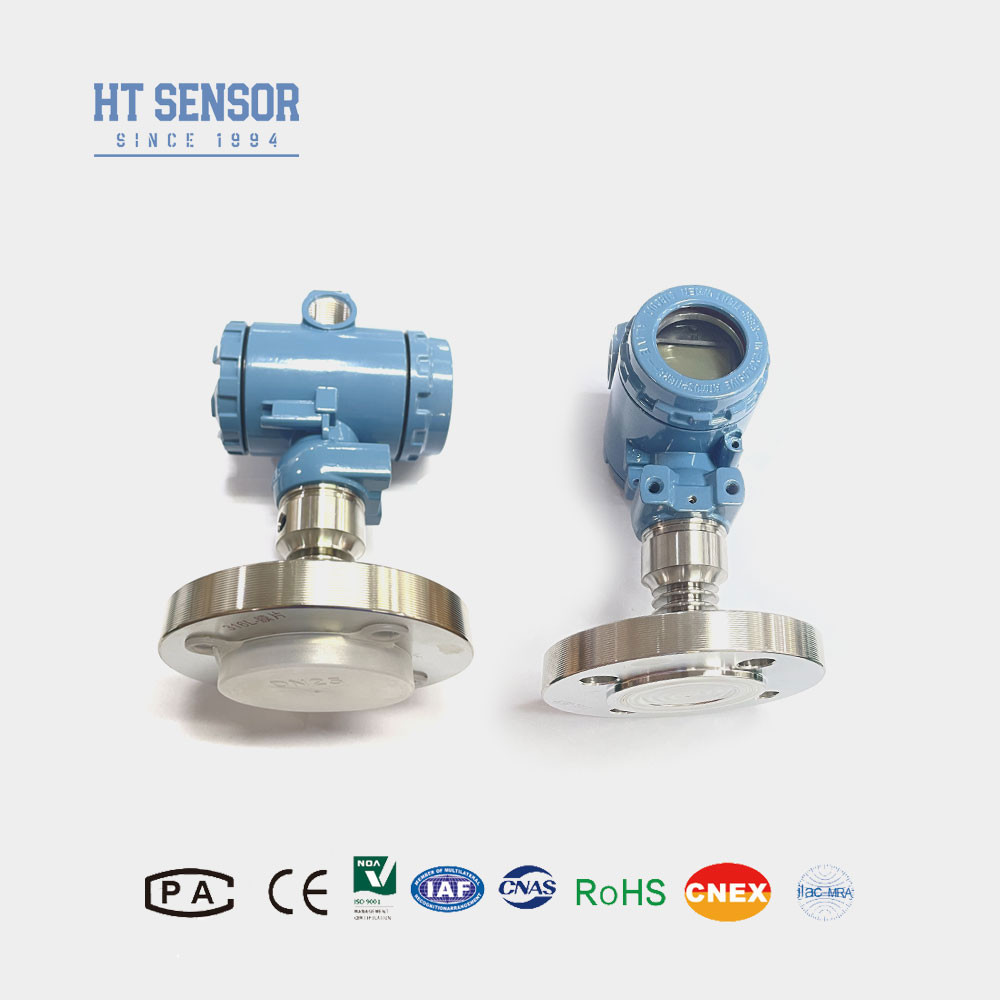

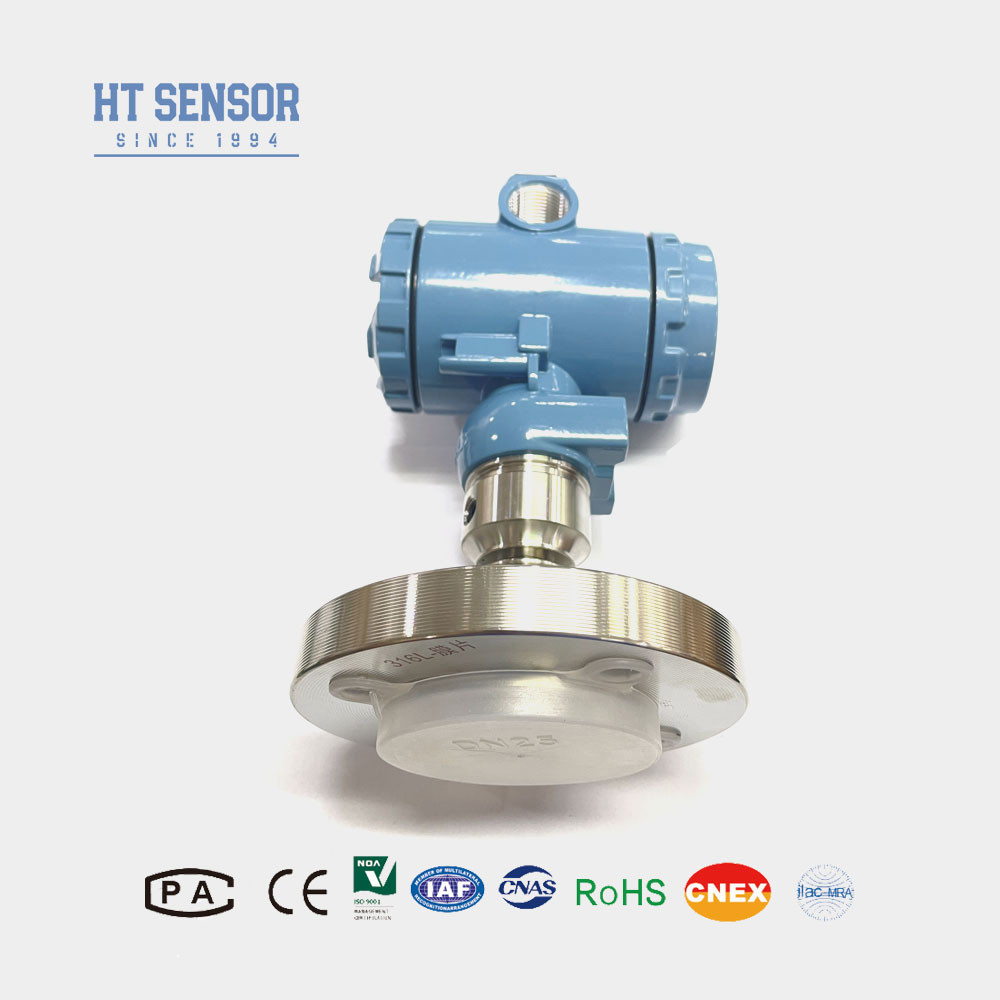

Trasmettitore di pressione industriale ad alta temperatura a flangia con display per sensori di pressione di controllo dei processi industriali
Product Details
| Modello n.: | BP93420-IIIF | Alimentazione elettrica: | 12-32VDC (24VDC) |
|---|---|---|---|
| di fuori: | 4-20 mA | Tipo di pressione: | Pressione di misura, assoluta, sigillata |
| Allineare: | 0-35kpa~20Mpa | Tipo di struttura: | Trasmettitore del sensore del diaframma |
| Mezzo di misurazione: | alta temperatura Liquido o aria | Grado di precisione: | 0,5% |
| Piatto: | DN25 DN50 e così via | Personalizzazione: | SÌ |
| Evidenziare |
Trasmettitore di pressione industriale con display,Trasmettitore di pressione per flange ad alta temperatura,Trasmettitore di pressione per il controllo dei processi industriali |
||
Product Description
Trasmettitore di pressione industriale a flangia ad alta temperatura con display per il controllo dei processi industriali
BP93420-IIIF Trasmettitore di pressione
Introduzione di Trasmettitore sensore di pressione industriale :
Il trasmettitore di pressione ad alta temperatura BP93420-IIIF utilizza il nucleo riempito d'olio con film resistivo al silicio della serie HT come elemento di misurazione del segnale. La sua connessione al processo presenta la saldatura diretta di un diaframma di isolamento 316L e una flangia corrispondente, garantendo una misurazione precisa della pressione. Il dissipatore di calore personalizzato è progettato per adattarsi ad ambienti ad alta temperatura. All'interno dell'alloggiamento in acciaio inossidabile, il circuito di elaborazione del segnale converte il segnale del sensore in un segnale di uscita standard (4-20mA).
| Parametri di prestazione del Trasmettitore sensore di pressione industriale | |
| Campo di misura | -100kPa…0kPa ～ 35kPa…20MPa |
| Tipo di pressione | Pressione manometrica, Pressione assoluta, Pressione sigillata |
| Sovraccarico | ≤ 1,5 volte il campo nominale |
| Accuratezza @ 25℃ | ±0,25% (Tipico) ±0,5% (Massimo) |
| Ripetibilità e isteresi | 0,02%F.S(Tip.) 0,05%F.S(Max.) |
| Stabilità a lungo termine | ±0,1%F.S/Anno(Tip.) ±0,2%F.S/Anno(Max.) |
| Deriva termica del punto zero | ±0,02%F.S/℃(≤100KPa) ±0,01%F.S/℃(＞100KPa) |
| Deriva termica a fondo scala | ±0,02%F.S/℃(≤100KPa) ±0,01%F.S/℃(＞100KPa) |
| Risposta in frequenza | 2,4Khz |
| Compensazione della temperatura | 0-70℃(≤10mpa,personalizzabile) |
| Temperatura di esercizio | -20℃~80℃ |
| Temperatura di stoccaggio | -40℃~120℃ |
| Vibrazione | 10g,55Hz ～ 2kHz |
| Materiale dell'alloggiamento | 304,316L |
| Materiale del diaframma | 316L |
| Resistenza di isolamento | 100MΩ 100VDC |
| Grado di protezione | IP65 |
| Guarnizione O-Ring | Gomma fluorurata |
| Peso | ~4kg |
Caratteristiche del prodotto del Trasmettitore sensore di pressione industriale:
- 1. Ampio campo di misura personalizzato, una varietà di opzioni di interfaccia di pressione
2. Una varietà di opzioni di segnale di uscita
3. Zero e fondo scala regolabili tramite pulsante
4. Alta precisione, connessione al processo multipla asettica
Applicazioni del Trasmettitore sensore di pressione industriale:
- Adatto per la misurazione di gas e liquidi non corrosivi 316L.
- Utilizzato per la lavorazione asettica in ambito medico, biofarmaceutico, igiene alimentare e altri settori.
- È utilizzato nelle industrie cartarie e chimiche, nonché nei livelli delle acque reflue e nelle bevande.
| Segnale di uscita of Trasmettitore sensore di pressione industriale | Tensione di alimentazione | Tipo di uscita |
| 4~20mA | 12~30VDC | 2/3/4 fili |
| 0~10/20mA | 3 fili |
|
| 0/1~5V | ||
| 0/1~10V |
| Suggerimenti per l'ordine of Trasmettitore di pressione industriale |
- 1. Verifica della compatibilità: quando si seleziona il prodotto, assicurarsi che il mezzo testato sia compatibile con la parte di contatto del prodotto.
- 2. Il diaframma è un componente importante, non danneggiare la deformazione del diaframma.
- 3. Protezione contro i fulmini: per garantire un funzionamento affidabile del prodotto, si consiglia di installare dispositivi di protezione contro i fulmini in loco e assicurarsi che il prodotto e l'alimentazione siano collegati a terra in modo affidabile.
- 4. Opzioni cavo: la lunghezza del cavo predefinita è zero e ci sono tre materiali del cavo tra cui scegliere. Il materiale del cavo può essere polietilene se non diversamente indicato. Se è richiesto un materiale del cavo diverso, si prega di specificarlo nel modulo d'ordine.
- 5. Requisiti speciali: in caso di forti vibrazioni, forza d'urto istantanea, forti interferenze elettromagnetiche o RF e altri requisiti speciali, si prega di informare e indicare nell'ordine.
| Guida all'ordine del Trasmettitore sensore di pressione industriale | ||||||||
| BP93420XX | Trasmettitore di pressione | |||||||
| Codice | Costruzione del contorno | |||||||
| IB | Trasmettitore di pressione generale | IX | Trasmettitore di pressione con display | |||||
| IE | Trasmettitore di pressione aeronautico resistente agli urti | IIC/III | Trasmettitore di pressione generale/con display industriale | |||||
| IF | Trasmettitore di pressione a prova di umidità | IIE/IIIE | Trasmettitore di pressione generale/con display | |||||
| IN | Trasmettitore di pressione dedicato per condizionamento dell'aria | |||||||
| IC | Trasmettitore di pressione ad alta temperatura | |||||||
| IQ/IQT | Trasmettitore di pressione a diaframma grande/ad alta temperatura | |||||||
| Campo di misura | -100kPa…0kPa ~ 35kPa…3.5MPa | |||||||
| (0-X)Kpa o MPa | X: Indica il campo di misura effettivo | |||||||
| Codice | Alimentazione | |||||||
| D1 | 24VDC | |||||||
| D2 | 5VDC | |||||||
| D3 | Altro | |||||||
| Codice | Segnale di uscita | |||||||
| S1 | 4~20mADC | S5 | 0~20mADC | |||||
| S2 | 1~5VDC | S6 | 0~10VDC | |||||
| S3 | 0~5VDC | S7 | 0.5~4.5VDC | |||||
| S4 | 0~10mADC | |||||||
| Codice | Connessione di pressione | |||||||
| J1 | M20×1.5 | |||||||
| J2 | G1/2 | |||||||
| J3 | G1/4 | |||||||
| J4 | 7/16-20UNF | |||||||
| J5 | Altro | |||||||
| Codice | Connessione elettrica | |||||||
| B1 | Hirschmann | |||||||
| B2 | Spina PG7 | |||||||
| B3 | Uscita cavo sigillata | |||||||
| B4 | Alloggiamento industriale 2088 | |||||||
| B5 | Alloggiamento industriale 2088 con display | |||||||
| B6 | Altro | |||||||
| Codice | Tipo di pressione | |||||||
| G | Pressione manometrica | |||||||
| A | Pressione assoluta | |||||||
| S | Pressione di riferimento sigillata | |||||||
