IntroduzioneSensore di pressione industriale Trasmettitore:

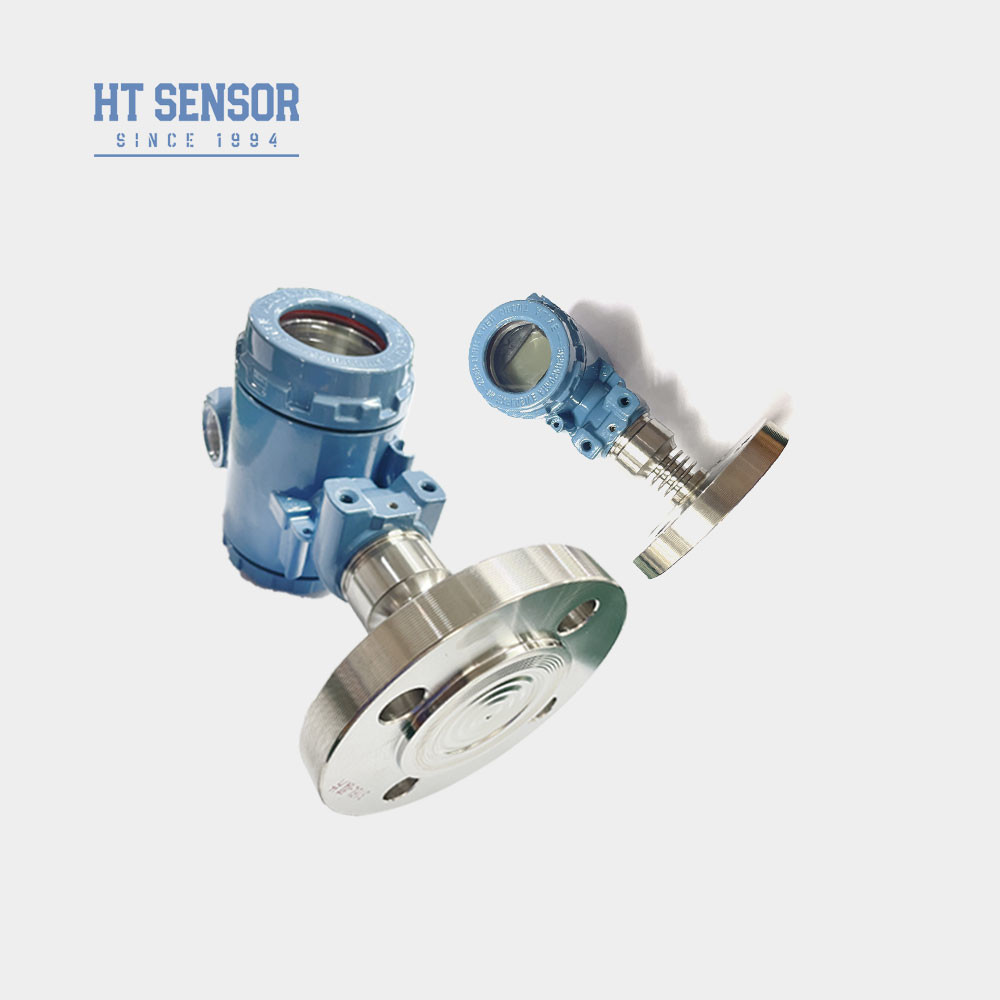

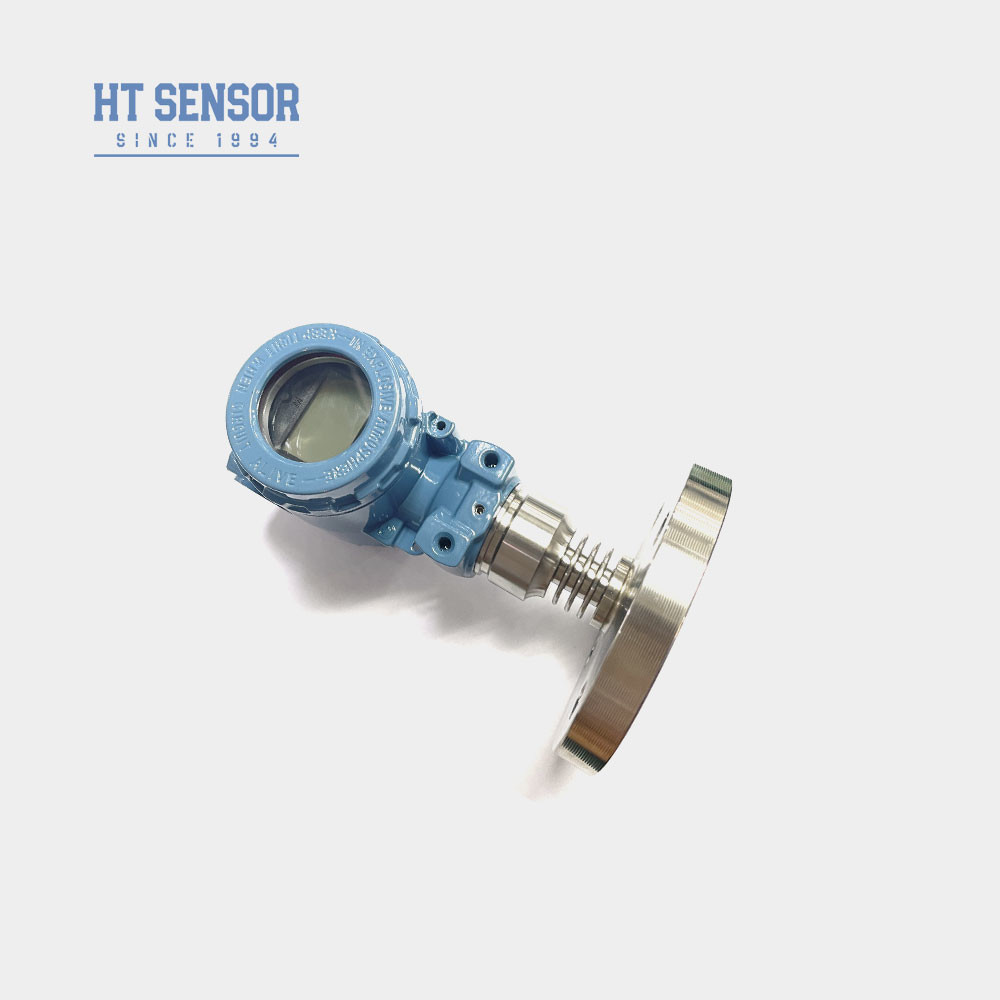

Il trasmettitore ad alta pressione a temperatura BP93420-IIIF utilizza come elemento di misurazione del segnale il nucleo riempito di olio di pellicola di silicio resistivo della serie HT.Il suo collegamento di processo è caratterizzato dalla saldatura diretta di un diaframma di isolamento 316L e flange corrispondenteL'impianto di misurazione della pressione è stato progettato per adattarsi agli ambienti ad alta temperatura.il circuito di elaborazione del segnale converte il segnale del sensore in un segnale di uscita standard (4-20mA).
| Parametri di prestazione diSensore di pressione industriale Trasmettitore |
| Intervallo di misura |
- 100 kPa... 0 kPa 35 kPa... 20 MPa |
| Tipo di pressione |
Pressione di misura, pressione assoluta, pressione sigillata |
| Sovraccarico |
≤ 1,5 volte l'intervallo nominale |
| Precisione @ 25°C |
±0,25% (tipico) ±0,5% (massimo) |
| Ripetibilità e isteresi |
0.02% F.S. (tipo) 0.05% F.S. (massimo) |
| Stabilità a lungo termine |
± 0,1% F.S./anno (tipo) ± 0,2% F.S./anno (massimo) |
| Drift di temperatura del punto zero |
± 0,02% F.S/°C ((≤ 100KPa) ± 0,01% F.S/°C ((> 100KPa) |
| Differenze di temperatura su scala completa |
± 0,02% F.S/°C ((≤ 100KPa) ± 0,01% F.S/°C ((> 100KPa) |
| Risposta di frequenza |
2.4Khz |
| Temperatura di compensazione |
0-70°C ((≤10mpa, personalizzabile) |
| Temperatura di funzionamento |
-20°C~80°C |
| Temperatura di conservazione |
-40°C~120°C |
| Vibrazione |
10g,55Hz 2kHz |
| Materiale per le abitazioni |
304316L |
| Materiale del diaframma |
316L |
| Resistenza all'isolamento |
100MΩ 100VDC |
| Classificazione di protezione |
Protezione IP65 |
| Sigillo O-Ring |
Fabbricazione a partire da materie plastiche |
| Peso |
~ 4 kg |
Caratteristiche del prodottoTrasmettitore per sensori di pressione industriali:
- 1. ampia gamma di misurazione personalizzata, una varietà di opzioni di interfaccia di pressione
2. Vari opzioni di segnale di uscita
3. pulsante regolabile zero e scala completa
4. Alta precisione, connessione multiprocesso asettico
Applicazioni diTrasmettitore per sensori di pressione industriali:
- Adatto per la misurazione di gas e liquidi non corrosivi 316L.
- Utilizzato per la lavorazione asettica in ambito medico, biofarmaceutico, igiene alimentare e altre industrie.
- Viene utilizzato nelle industrie della carta e della chimica, nonché nei livelli delle acque reflue e delle bevande.
| Segnale di uscita ofTrasmettitore per sensori di pressione industriali |
Tensione di alimentazione |
Tipo di uscita |
| 4 ~ 20 mA |
12 ~ 30VDC |
2/3/4 di filo |
| 0~10/20mA |
3 fili |
| 0/1 ~ 5V |
| 0/1 ~ 10V |
| Consigli per ordinarefTrasmettitore di pressione industriale |
- 1. Verifica della compatibilità: quando si seleziona il prodotto, assicurarsi che il mezzo di prova sia compatibile con la parte di contatto del prodotto.
- 2.Il diaframma è un componente importante, non danneggiare la deformazione del diaframma.
- 3. Protezione da fulmini: per garantire un funzionamento affidabile del prodotto, si consiglia di installare dispositivi di protezione da fulmini in loco e di assicurarsi che il prodotto e l'alimentazione siano collegati a terra in modo affidabile.
- 4. Opzioni di cavo: la lunghezza di cavo predefinita è zero e ci sono tre materiali da cablaggio tra cui scegliere.Se è necessario un altro materiale per il cavo, specificarlo nel modulo d'ordine.
- 5.Requisiti speciali: in caso di forti vibrazioni, forza di impatto istantanea, forti interferenze elettromagnetiche o RF e altri requisiti speciali, si prega di informare e indicare nell'ordine.
| Guida agli ordiniSensore di pressione industriale Trasmettitore |
| BP93420XX |
Trasmettitore di pressione |
| |
Codice |
Progetto di costruzione |
| IB |
Trasmettitore di pressione generale |
IX |
Visualizzazione del trasmettitore di pressione |
| IE |
Trasmettitore di pressione per l'aviazione resistente agli urti |
IIC/III |
Trasmettitore di pressione per apparecchiature industriali generali |
| Se |
Trasmettitore di pressione a prova di umidità |
IIE/IIIE |
Trasmettitore di pressione generale/display |
| IN |
Trasmettitore di pressione dedicato per aria condizionata |
|
|
| IC |
Trasmettitore ad alta pressione a temperatura |
|
|
| QI/QIT |
Grandi diaframmi/trasmettitori ad alta pressione |
|
|
| |
Intervallo di misura |
- 100kPa... 0kPa ~ 35kPa... 3,5MPa |
| (0-X) Kpa o MPa |
X: Indica l'intervallo di misurazione reale |
| |
Codice |
Fornitore di energia |
| D1 |
24VDC |
| D2 |
5VDC |
| D3 |
Altri |
| |
Codice |
Segnale di uscita |
| S1 |
4~20mADC |
S5 |
0~20mADC |
| S2 |
1 ~ 5VDC |
S6 |
0~10VDC |
| S3 |
0~5VDC |
S7 |
0.5~4.5VDC |
| S4 |
0~10mADC |
|
|
| |
Codice |
Connessione a pressione |
| J1 |
M20×1.5 |
| J2 |
G1/2 |
| J3 |
G1/4 |
| J4 |
7/16-20UNF |
| J5 |
Altri |
| |
Codice |
Connessione elettrica |
| B1 |
Hirschmann |
| B2 |
PG7 Plug |
| B3 |
Uscita del cavo sigillato |
| B4 |
2088 Casing industriali |
| B5 |
2088 Casing industriali con display |
| B6 |
Altri |
| |
Codice |
Tipo di pressione |
| G |
Pressione di misura |
| A |
Pressione assoluta |
| S |
Pressione di riferimento sigillata |
Domande frequenti:
1D: Quali sono le caratteristiche dei vostri trasmettitori di sensori di pressione?
R: I nostri trasmettitori a sensori di pressione sono caratterizzati da elevata precisione, durata e prestazioni eccellenti, con la possibilità di personalizzazione.
2. D: Posso personalizzare specifiche speciali?
R: Sì, i nostri ingegneri possono personalizzare i prodotti per soddisfare esigenze specifiche attraverso i nostri servizi OEM e ODM.
3Q: Qual è la vostra capacità produttiva?
R: I nostri stabilimenti produttivi hanno la capacità di produrre fino a 30.000 trasmettitori per sensori di pressione al mese, assicurandoci di poter soddisfare ordini su larga scala.è consigliabile contattare il nostro team di vendita in anticipo per una produzione e consegna in modo regolare.
4D: Qual è il periodo di consegna tipico?
R: I modelli standard hanno in genere un periodo di consegna di 5~8 giorni lavorativi, mentre i prodotti personalizzati possono variare.
5D: Qual è il prezzo dei prodotti?
R: Offriamo prezzi competitivi con sconti disponibili per ordini di grandi quantità o partnership a lungo termine.
6. Q: Qual è la garanzia dei vostri prodotti? E servizio post-vendita?
A: I nostri prodotti sono dotati di una garanzia di 24 mesi dalla data di spedizione, e il nostro servizio post-vendita garantisce risposte rapide entro 24 ore insieme al supporto di istruzione remota online
