IntroduzioneSensore di pressione industriale Trasmettitore:

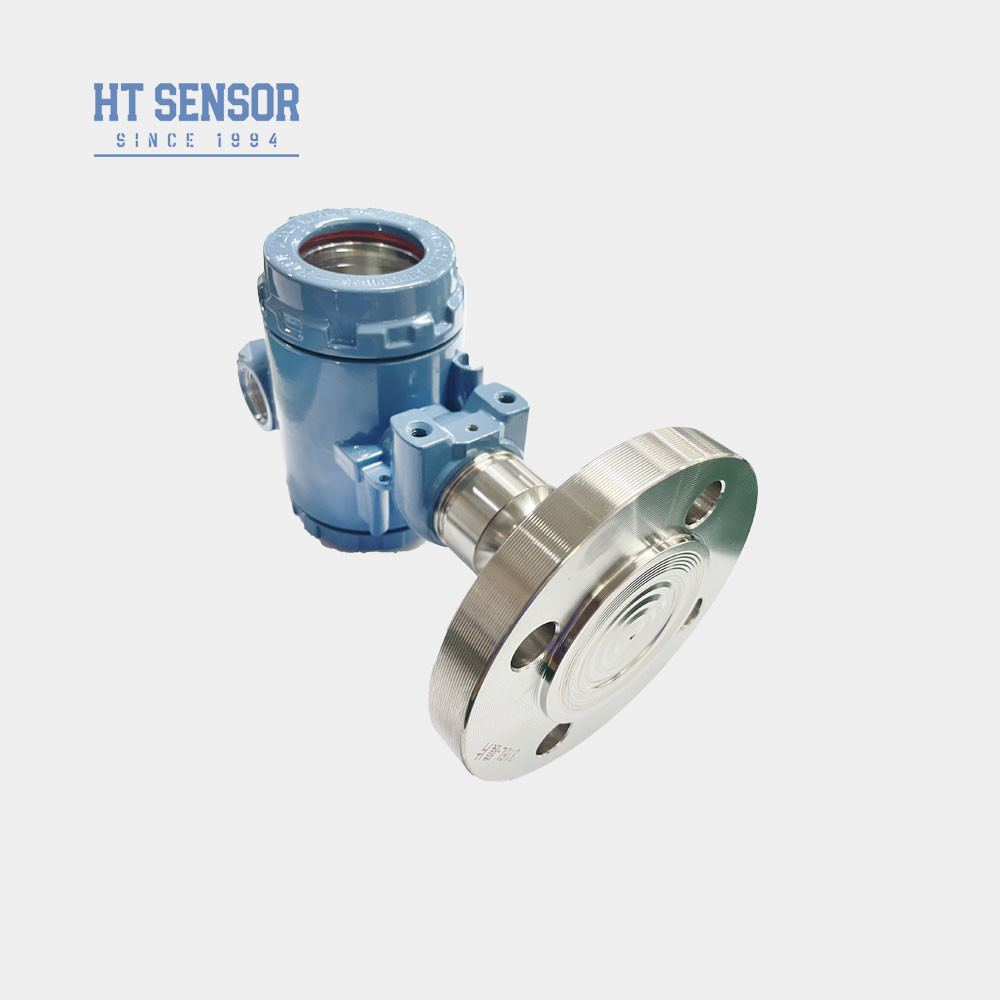

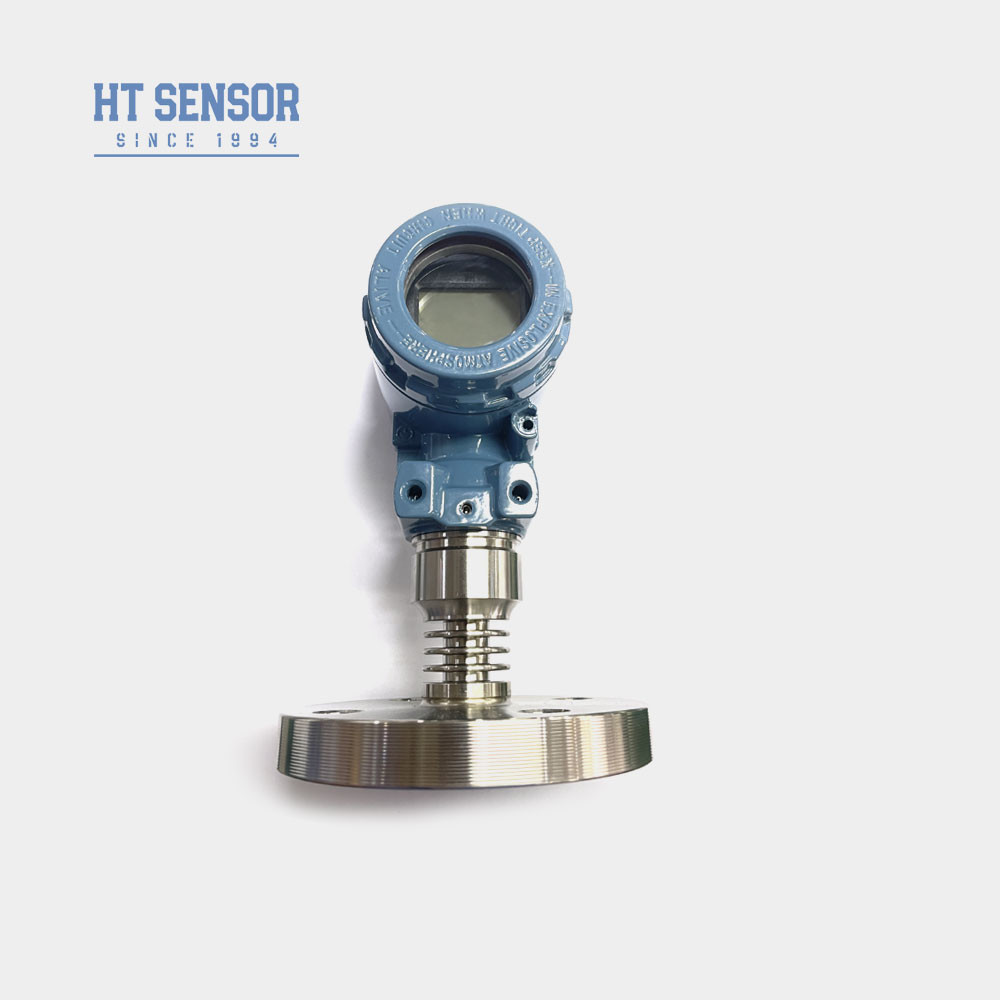

Il trasmettitore di pressione BP93420-III-F utilizza come elemento di misurazione del segnale il nucleo riempito di olio di pellicola di silicio resistivo della serie HT.Il suo collegamento di processo prevede la saldatura diretta di un diaframma di isolamento 316L e flange corrispondenteL'impianto di calore è stato progettato per adattarsi a ambienti ad alta temperatura.il circuito di elaborazione del segnale converte il segnale del sensore in un segnale di uscita standardPer garantire prestazioni stabili e affidabili del trasmettitore sono stati effettuati rigorosi test e screening di invecchiamento di componenti, semilavorati e prodotti finiti.
| Parametri di prestazione diSensore di pressione industriale Trasmettitore |
| Intervallo di misura |
- 100 kPa... 0 kPa 35 kPa... 20 MPa |
| Tipo di pressione |
Pressione di misura, pressione assoluta, pressione sigillata |
| Sovraccarico |
≤ 1,5 volte l'intervallo nominale |
| Precisione @ 25°C |
±0,25% (tipico) ±0,5% (massimo) |
| Ripetibilità e isteresi |
0.02% F.S. (tipo) 0.05% F.S. (massimo) |
| Stabilità a lungo termine |
± 0,1% F.S./anno (tipo) ± 0,2% F.S./anno (massimo) |
| Drift di temperatura del punto zero |
± 0,02% F.S/°C ((≤ 100KPa) ± 0,01% F.S/°C ((> 100KPa) |
| Differenze di temperatura su scala completa |
± 0,02% F.S/°C ((≤ 100KPa) ± 0,01% F.S/°C ((> 100KPa) |
| Risposta di frequenza |
2.4Khz |
| Temperatura di compensazione |
0-70°C ((≤10mpa, personalizzabile) |
| Temperatura di funzionamento |
-20°C~80°C |
| Temperatura di conservazione |
-40°C~120°C |
| Vibrazione |
10g,55Hz 2kHz |
| Materiale per le abitazioni |
304316L |
| Materiale del diaframma |
316L |
| Resistenza all'isolamento |
100MΩ 100VDC |
| Classificazione di protezione |
Protezione IP65 |
| Sigillo O-Ring |
Fabbricazione a partire da materie plastiche |
| Peso |
~ 4 kg |
Caratteristiche del prodottoTrasmettitore per sensori di pressione industriali:
- 1- Ampia gamma di misurazioni, varie opzioni di interfaccia di pressione
- 2Opzioni di segnale di uscita diverse
- 3. regolabile a zero e a scala completa
- 4. Alta precisione, connessioni di processo multiple sterili
Applicazioni diTrasmettitore per sensori di pressione industriali:
- Adatto per misurare gas e liquidi non corrosivi con 316L.
- Industria medica, biofarmaceutica e igiene alimentare per la lavorazione sterile.
- Utilizzato nell'industria della carta e chimica, nonché per il livello delle acque reflue e delle bevande.
| Segnale di uscita ofTrasmettitore per sensori di pressione industriali |
Tensione di alimentazione |
Tipo di uscita |
| 4 ~ 20 mA |
12 ~ 30VDC |
2 fili /3 fili |
2/3/4 di filo |
| 0/1 ~ 5V |
| Consigli per ordinarefTrasmettitore di pressione industriale |
- 1. Assicurare la compatibilità: quando si seleziona un prodotto, si prega di confermare se il supporto sottoposto a prova è compatibile con le parti di contatto del prodotto.
- 2. Prodotti a prova di esplosione: Si prega di notare che i prodotti soddisfano il certificato di sicurezza a prova di esplosione inerente CNEX.
3. Protezione da fulmini: per garantire un funzionamento affidabile del prodotto, si consiglia di installare dispositivi di protezione da fulmini in loco e di assicurarsi che il prodotto e l'alimentazione siano collegati a terra in modo affidabile.
4. Questo prodotto viene consegnato senza cavo, se necessario, è possibile comunicare con il personale aziendale, e indicare nell'ordine.
5Requisiti particolari: in caso di forti vibrazioni, forza di impatto istantanea, forti interferenze elettromagnetiche o di radiofrequenza e altri requisiti particolari,Per favore informare e indicare nell'ordine.
| Guida agli ordiniSensore di pressione industriale Trasmettitore |
| BP93420XX |
Trasmettitore di pressione |
| |
Codice |
Progetto di costruzione |
| IB |
Trasmettitore di pressione generale |
IX |
Visualizzazione del trasmettitore di pressione |
| IE |
Trasmettitore di pressione per l'aviazione resistente agli urti |
IIC/III |
Trasmettitore di pressione per apparecchiature industriali generali |
| Se |
Trasmettitore di pressione a prova di umidità |
IIE/IIIE |
Trasmettitore di pressione generale/display |
| IN |
Trasmettitore di pressione dedicato per aria condizionata |
|
|
| IC |
Trasmettitore ad alta pressione a temperatura |
|
|
| QI/QIT |
Grandi diaframmi/trasmettitori ad alta pressione |
|
|
| |
Intervallo di misura |
- 100kPa... 0kPa ~ 35kPa... 3,5MPa |
| (0-X) Kpa o MPa |
X: Indica l'intervallo di misurazione reale |
| |
Codice |
Fornitore di energia |
| D1 |
24VDC |
| D2 |
5VDC |
| D3 |
Altri |
| |
Codice |
Segnale di uscita |
| S1 |
4~20mADC |
S5 |
0~20mADC |
| S2 |
1 ~ 5VDC |
S6 |
0~10VDC |
| S3 |
0~5VDC |
S7 |
0.5~4.5VDC |
| S4 |
0~10mADC |
|
|
| |
Codice |
Connessione a pressione |
| J1 |
M20×1.5 |
| J2 |
G1/2 |
| J3 |
G1/4 |
| J4 |
7/16-20UNF |
| J5 |
Altri |
| |
Codice |
Connessione elettrica |
| B1 |
Hirschmann |
| B2 |
PG7 Plug |
| B3 |
Uscita del cavo sigillato |
| B4 |
2088 Casing industriali |
| B5 |
2088 Casing industriali con display |
| B6 |
Altri |
| |
Codice |
Tipo di pressione |
| G |
Pressione di misura |
| A |
Pressione assoluta |
| S |
Pressione di riferimento sigillata |
Domande frequenti:
1D: Quali sono le caratteristiche dei vostri trasmettitori di sensori di pressione?
R: Alta precisione, durata e prestazioni eccellenti.
2. D: Posso personalizzare specifiche speciali?
R: Sì, i nostri ingegneri possono personalizzare i prodotti per soddisfare le esigenze specifiche. Forniamo il servizio OEM e ODM.
3Q: Qual è la vostra capacità produttiva?
R: I nostri stabilimenti di produzione possono produrre fino a 30.000 trasmettitori per sensori di pressione al mese, quindi siamo pienamente in grado di soddisfare le esigenze di ordini su larga scala.è consigliabile contattare il nostro team di vendita in anticipo per garantire una produzione regolare e una pianificazione della consegna.
4D: Qual è il periodo di consegna tipico?
R: 5-8 giorni lavorativi per i modelli standard.
5D: Qual è il prezzo dei prodotti?
A: Prezzi competitivi con sconti per ordini di grandi quantità o partner a lungo termine.
6. Q: Qual è la garanzia dei vostri prodotti? E servizio post-vendita?
R: Il nostro tempo di garanzia è di 24 mesi dopo la spedizione, e il nostro servizio post-vendita risponderà alle vostre domande entro 24 ore, l'istruzione remota tramite rete PC è sempre disponibile.
