10kpa Good Stability Silicon Pressure Sensor per la misurazione della pressione dei gas secchi non corrosivi

Introduzione del sensore di pressione in silicio:

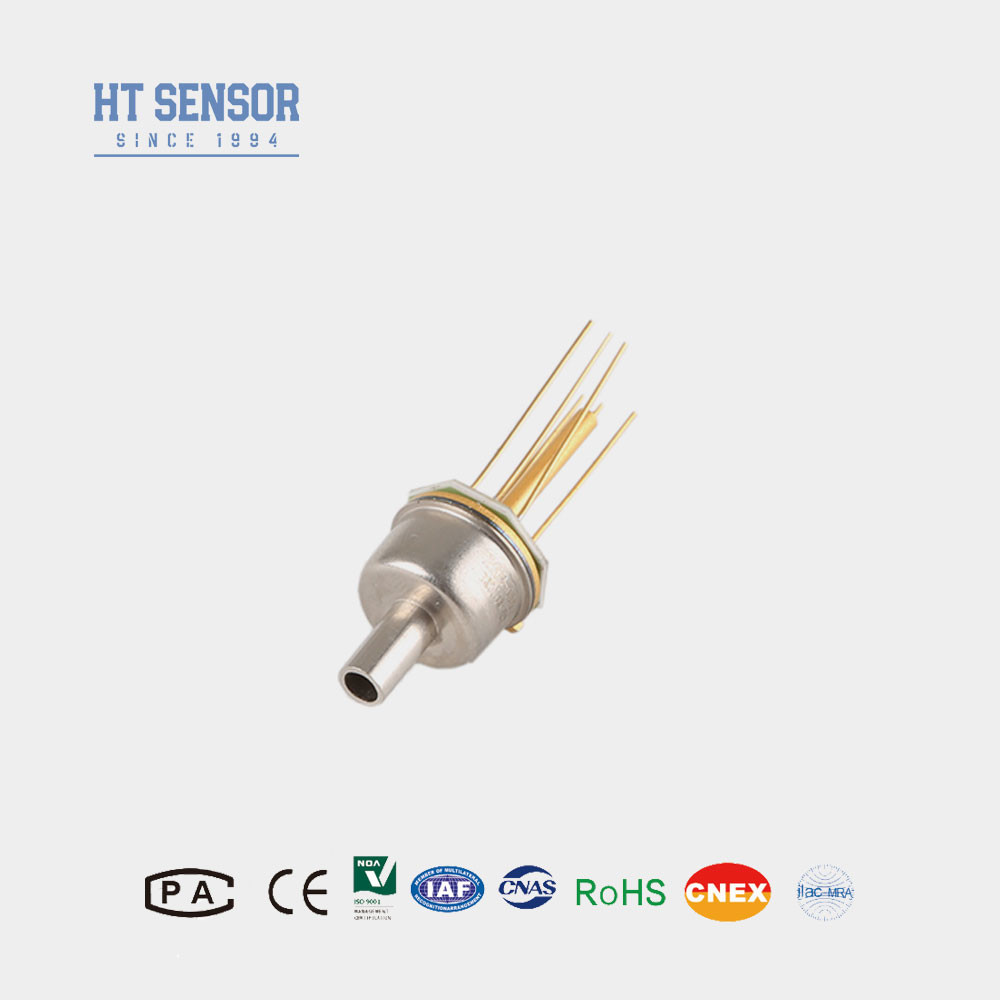

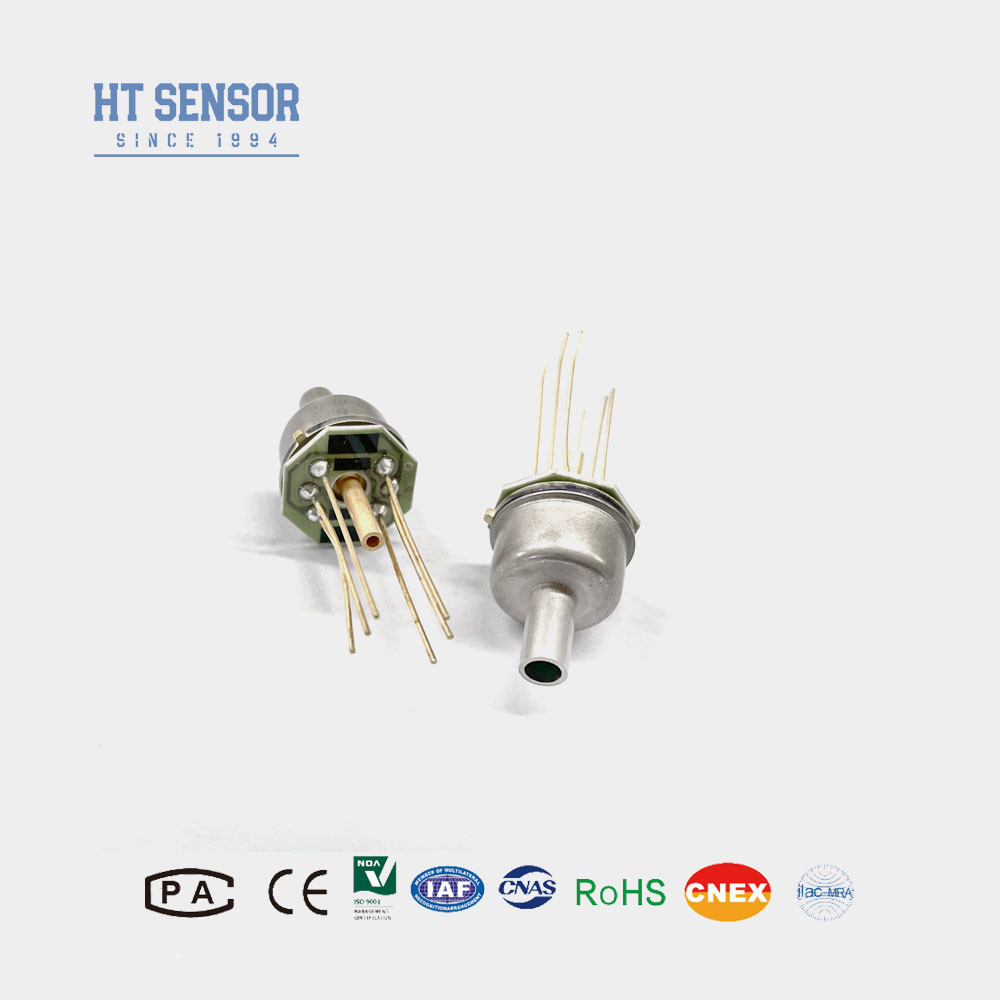

Il sensore di pressione piezoresistivo in silicio HT12 è un elemento di silicio a diffusione altamente stabile confezionato utilizzando una tecnologia di confezionamento TO8 avanzata.Il nucleo non riempito di olio elimina gli errori di profilo e migliora significativamente la stabilità della piccola gamma, che lo rende particolarmente efficace per misurare la pressione di gas secchi non corrosivi.

Caratteristiche del prodotto del sensore di pressione in silicio:

1. L'intervallo di misurazione è ampio da 0 a 10KPa a 2Mpa.
2. Alta affidabilità, buona stabilità.
3. Tecnologia di incapsulamento TO8.
4. Applicazioni aerospaziali.

1. Si è misurata la pressione di un gas secco e non corrosivo.
2. Il sistema di controllo pneumatico Applicazioni mediche dell'ingegneria biomedica.
3. Controlli HVAC.
4. Aereo-spaziale relativo allo scopo dell'esperimento.

1. Fornitura di corrente: ≤2mA DC (tipico 1,5mA DC)
2. Impedenza di ingresso:3KΩ~6KΩ
3. Impedanza di uscita:2.5KΩ~6KΩ
4. Connessione elettrica:Pini Kovar placcati in oro o fili ad alta temperatura da 100 mm

1. Prestare attenzione alla corrispondenza tra le dimensioni del nucleo e l'alloggiamento del trasmettitore durante l'assemblaggio per ottenere la tenuta dell'aria richiesta.

2Durante l'assemblaggio, assicurare l'allineamento verticale e applicare una pressione uniforme per evitare di bloccare o danneggiare la piastra di compensazione.

3Tenere il condotto d'aria del nucleo del manometro connesso all'atmosfera e impedire che l'acqua, il vapore acqueo o i mezzi corrosivi entrino nelle camere di pressione positiva e negativa del nucleo.

4.Se si verificano modifiche nel filo del perno, si rimanda all'etichetta allegata al nucleo per una precisa identificazione.
