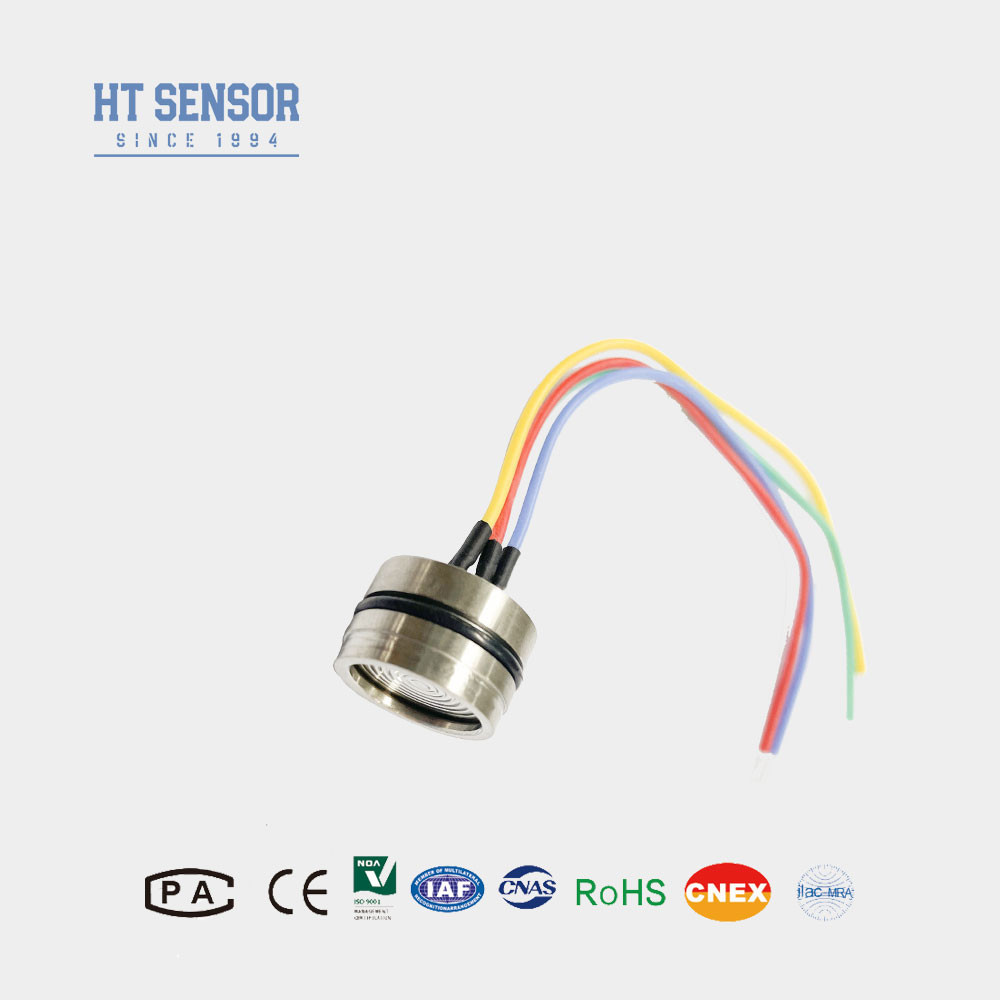

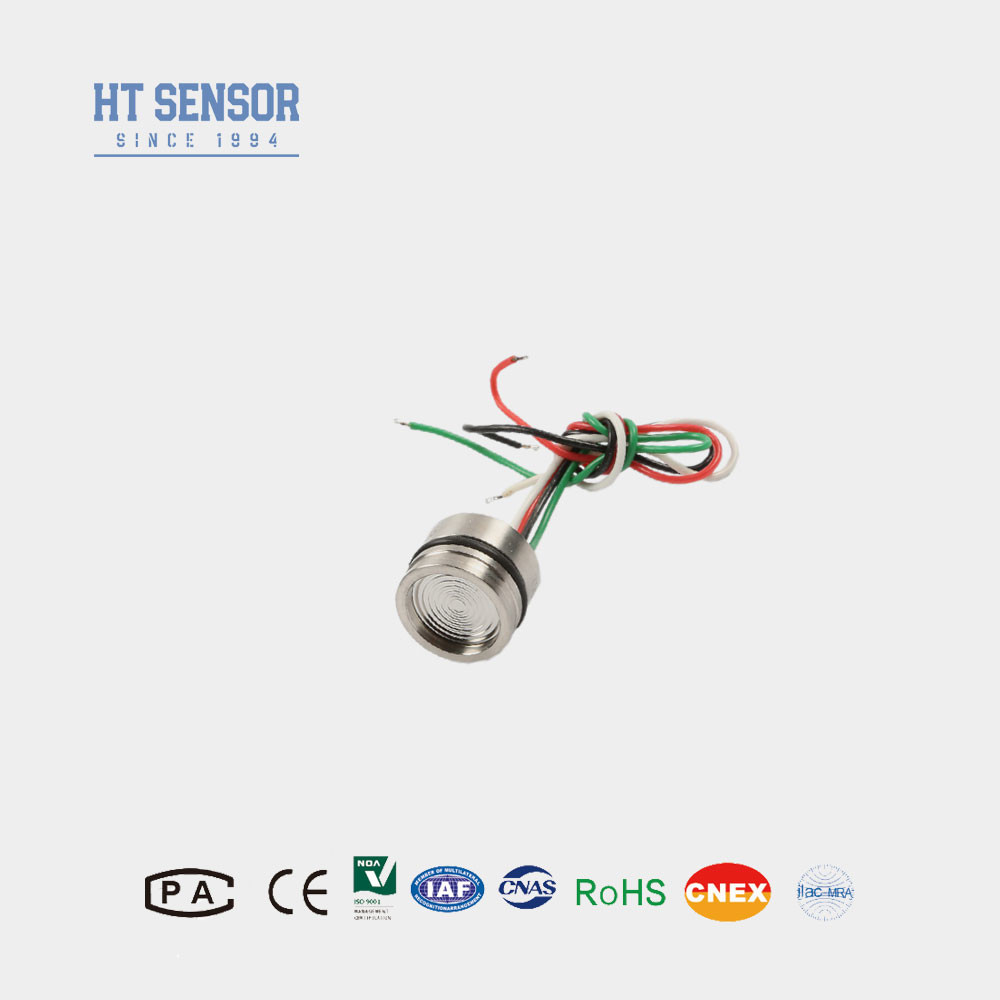

19 mm Piezoresistive Silicon Pressure Sensor Processi di saldatura del diaframma assicurano le prestazioni
HT19 Pressione del silicioSensore
Introduzione di un sensore di pressione in silicio riempito di olio:
- Il sensore incorpora un chip di pressione in silicio di alta precisione, di alta stabilità e di livello internazionale.
- Sono implementati algoritmi di compensazione della temperatura sofisticati per fornire misurazioni accurate e affidabili su un ampio intervallo di temperature di funzionamento.
- Sfruttando oltre 30 anni di esperienza nello sviluppo e nella produzione, il sensore è sottoposto a rigorosi processi di controllo della qualità per garantire un'eccellente affidabilità e prestazioni.
- L'eccellente stabilità e le capacità del prodotto si sono guadagnate un ampio riconoscimento e la fiducia degli utenti in tutto il mondo.
- Queste descrizioni ottimizzate evidenziano il design avanzato, l'ingegneria di precisione,e rigorose misure di controllo della qualità che contribuiscono alle prestazioni e all'affidabilità eccezionali del sensore di pressione in silicio piezorresistivo HT19.
Caratteristiche del prodottosensore di pressione in silicio riempito di olio:
- Ampia gamma di misura: 0~10KPa~100Mpa
- Elemento di rilevamento in silicio piezoresistivo
- Full316LSS,Full Titanium o Hastelloy diaframma
- Montaggio O-ring
- Alta precisione e stabilità.
Applicazioni di sensore di pressione in silicio riempito di olio:
- Misurazione della pressione dei gas e dei liquidi
- Esplorazione petrolifera
- Rifornimento idrico, approvvigionamento caldo della città
- Sistema di controllo dei processi
- Ispezione dell'aviazione e della navigazione
- Pressione idraulica
Dati elettrici del sensore di pressione in silicio
- Fornitura:1.5mADC
- Impedenza di ingresso:3KΩ~6KΩ
- Impedanza di uscita:2.5KΩ~6KΩ
- Resistenza di isolamento:≥100MΩ/50VDC
- Tensione di isolamento: 500VAC tra l'alloggiamento e la connessione elettrica non causerà danni
- Compattibilità media: liquido, gas compatibile con acciaio inossidabile 316L
Performance Specifica del sensore di pressione in silicio riempito di olio
| Parametri di prestazione: |
| Intervallo di misura |
Diametro (G) |
10KPa, 20KPa, 35KPa, 100KPa, 200KPa, 350KPa, 1000KPa, 2000Kpa |
| Assoluto ((A) |
100KPaA, 200KPaA, 350KPaA, 700KPaA, 1000KPaA, 2000KPaA |
| Sigillato |
3500KPaS, 7MPaS, 10MPaS, 20MPaS, 40MPaS, 60MPaS, 100MPaS |
| |
Tipologia |
Max. |
Unità |
| Linearità |
± 0.15 |
± 0.3 |
% F.S. |
| Ripetibilità |
0.05 |
0.1 |
% F.S. |
| Isteresi |
0.05 |
0.1 |
% F.S. |
| 0 uscita di compensazione |
0 ± 1 |
0 ± 2 |
mV |
| Produzione su larga scala |
≤ 20KPa |
50 ± 10 |
50 ± 30 |
mV |
| ≥ 35 kPa |
100 ± 10 |
100 ± 30 |
mV |
| Temperatura di offset zero. |
≤ 20KPa |
± 1 |
±2 |
% F.S. |
| ≥ 35 kPa |
± 0.5 |
± 1 |
% F.S. |
| Temperatura a scala completa. |
≤ 20KPa |
± 1 |
±2 |
% F.S. |
| ≥ 35 kPa |
± 0.5 |
± 1 |
% F.S. |
| Tempore compensato. |
≤ 20KPa |
0 ¢ 50 |
°C |
| ≥ 35 kPa |
0 ¢ 70 |
°C |
| Temperatura di funzionamento |
-20 ¢80 |
°C |
| Temperatura di conservazione |
- 40 ¢ 125 |
°C |
| Sovraccarico ammissibile |
Prendere il valore più piccolo tra 3 volte la scala completa o 120MPa |
|
| Pressione di esplosione |
5X la scala completa |
|
| Stabilità a lungo termine |
0.2 % |
F.S./anno |
| Materiale del diaframma |
316L |
|
| Resistenza all'isolamento |
≥ 200MΩ 100VDC |
|
| Vibrazione |
Nessuna variazione in condizioni di 10gRMS, da 20 Hz a 2000 Hz |
|
| Shock |
100 g, 11 ms |
|
| Tempo di risposta |
≤ 1 ms |
|
| Sigillo O-ring |
Fabbricazione a partire da materie tessili |
|
| Medio di riempimento |
Olio di silicio |
|
| Peso |
28 g |
|
| I parametri sono sottoposti a prova nelle seguenti condizioni: corrente costante di 1,5 mA e temperatura ambiente di 25°C |
Dimensione
Nota:
1Durante l'assemblaggio, prestare attenzione al coordinamento delle dimensioni del nucleo e dell'alloggiamento del trasmettitore per ottenere la tenuta dell'aria richiesta.
2Durante il processo di montaggio dell'alloggiamento, assicurarsi che sia allineato verticalmente e applicare una pressione uniforme per evitare di bloccare o danneggiare la piastra di compensazione.
3Se il mezzo sottoposto a prova è incompatibile con il diaframma centrale e il materiale di alloggiamento (316L), devono essere fornite istruzioni speciali al momento dell'ordine.
4. Evitare di premere il diaframma del sensore con le mani o con oggetti taglienti per evitare deformazioni o forature del diaframma e danni al nucleo.
5Tenere aperta l'entrata di pressione del nucleo di misura all'atmosfera per evitare che l'acqua, il vapore acqueo o mezzi corrosivi entrino nella camera di pressione negativa del nucleo di misura.
6. Se vi è una modifica del pin, si rimanda all'etichetta del prodotto effettivo.
