Trasduttore a membrana affacciata 4-20mA Sensore di pressione in acciaio inossidabile Trasmettitore di livello
Product Details
| Modello n.: | BPHT24 | Allineare: | 0-10kpa~35Mpa |
|---|---|---|---|
| Energia: | 24VDC /5VDC | Produzione: | 4-20mA /0,5-4,5VDC e così via |
| Filo: | G1/2 1/2NPT M20*1.5 | Tipo di pressione: | Pressione di misura, pressione assoluta, pressione sigillata |
| Tipo: | Sensore a livello del moltiplicatore di pressione del diaframma | Misurazione mezzo: | Liquido, gas, colla per bevande e così via. |
| Evidenziare |
Trasmettitore del sensore di pressione del diaframma,4-20mA Sensore di pressione Trasmettitore,Trasmettitore di sensori di pressione in acciaio inossidabile |
||
Product Description
4-20mA Trasduttore di diaframma di scarico Sensore di pressione in acciaio inossidabile Trasmettitore

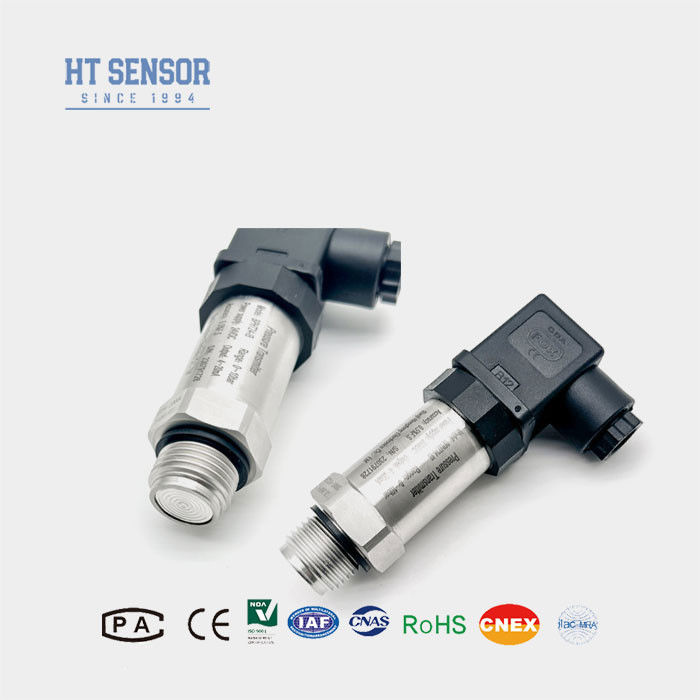

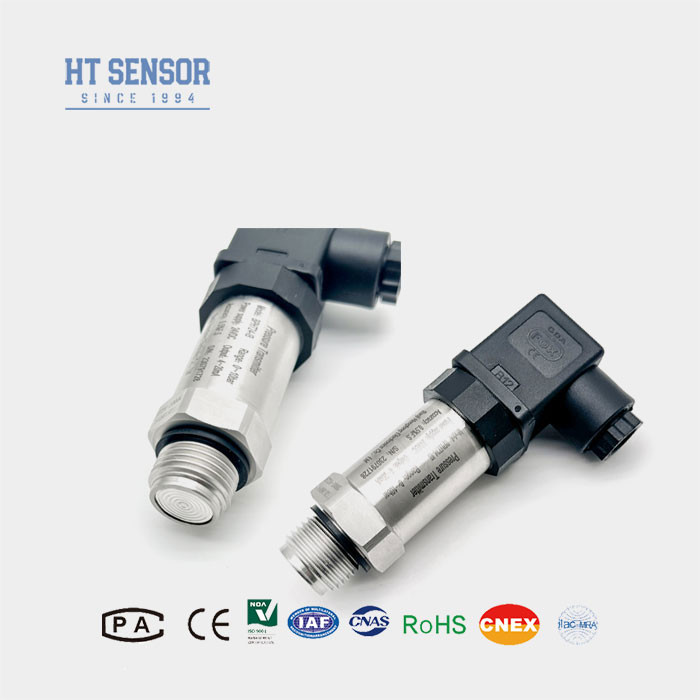

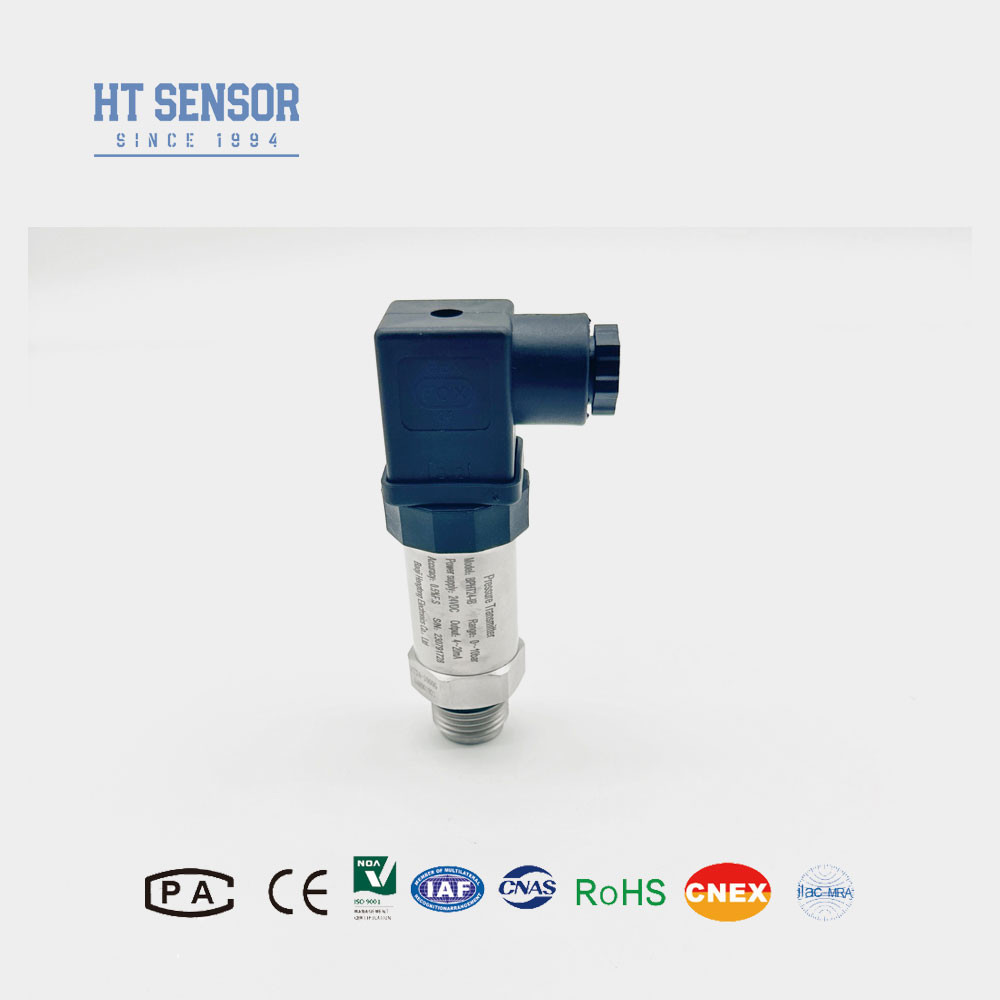

BPHT24 Sensore del trasmettitore di pressione
Introduzione del sensore di pressione del diaframma trasmettitore
Il sensore di trasmissione della pressione del diaframma a scarico BPHT24 ha un design a filettatura e una costruzione a membrana piana.Il trasmettitore di pressione sanitaria è un trasmettitore di pressione sanitaria adatto alla misurazione del processo alimentareLa sua interfaccia di pressione di scarico può essere ottenuta mediante fili o pinze e tubi sanitari, che sono composti da pinze e tubi sanitari.Il trasmettitore di pressione BPHT24 è ampiamente utilizzato negli alimenti, industria farmaceutica, birreria, fermentazione e altre industrie, suddivise in tipo convenzionale, tipo dissipatore di calore ad alta temperatura, tipo di pellicola piatta con inserto di cartone, tipo riempito di olio di pinza (tipo sanitario),Tipo di pellicola piatta, tipo di pellicola a scarico, tutti in acciaio inossidabile.
Caratteristiche del prodottodi un sensore di pressione del diaframma a scarico:
1- Opzioni di interfaccia di pressione diverse.
2. Progettato per applicazioni igieniche per evitare la scalazione media.
3Alta precisione con una struttura in acciaio completamente inossidabile.
4Facile da pulire.
Applicazionidi un sensore di pressione del diaframma a scarico:
- Questo prodotto è progettato per misurare gas e liquidi non corrosivi utilizzando materiale 316L.
- È particolarmente adatto alle applicazioni nell'industria della protezione dell'ambiente e chimica.
- Il prodotto è anche ampiamente utilizzato nell'industria marittima e aeronautica a causa della sua elevata affidabilità e precisione.
- Inoltre, questo trasmettitore di pressione è ideale per l'uso in industrie mediche, biofarmaceutiche e di igiene alimentare dove la precisione e la pulizia sono di massima importanza.
| Parametri delle prestazionidi un sensore di pressione del diaframma a scarico | |
| Intervallo di misura | 0~35Kpa...~20MPa |
| Tipo di pressione | Pressione di misura, pressione assoluta, pressione sigillata |
| Sovraccarico | ≤ 1,5 volte l'intervallo nominale |
| Precisione @ 25oC | ±0,25% (tipico) ±0,5% (massimo) |
| Ripetibilità e isteresi | 0.02% F.S. (tipo) 0.05% F.S. (massimo) |
| Stabilità a lungo termine | ± 0,1% F.S./anno (tipo) ± 0,2% F.S./anno (massimo) |
| Drift di temperatura del punto zero | ± 0,02% F.S/oC ((≤ 100KPa) ± 0,01% F.S/oC ((> 100KPa) |
| Differenze di temperatura su scala completa | ± 0,02% F.S/oC ((≤ 100KPa) ± 0,01% F.S/oC ((> 100KPa) |
| Risposta di frequenza | 2.4Khz |
| Temperatura di compensazione | 0-70oC ((≤10mpa, personalizzabile) |
| Temperatura di funzionamento | -20°C~80°C |
| Temperatura di conservazione | -40°C~120°C |
| Vibrazione | 10 g,55 Hz ~ 2 kHz |
| Materiale per le abitazioni | 304316L |
| Materiale del diaframma | 316L |
| Resistenza all'isolamento | 100MΩ 100VDC |
| Classificazione a prova di esplosione | Ex ia IIC T6 Ga |
| Classificazione di protezione | IP65 |
| Sigillo O-Ring | Fabbricazione a partire da materie plastiche |
| Peso | ~ 0,2 kg |
| Segnale di uscita | Tensione di alimentazione | Tipo di uscita |
| 4 ~ 20 mA | 12 ~ 30VDC | 2/3/4 di filo |
| 0~10/20mA | 3 fili |
|
| 0/1 ~ 5V | ||
| 0/1 ~ 10V | ||
| 0.5 ~ 4.5V | 5VDC | |
| Protocollo di comunicazione RS485 | 3.6 ~ 30V / batteria | 4 fili |
| Suggerimenti per ordinare |
- Prima di effettuare una selezione, assicurarsi che il mezzo di prova sia compatibile con la parte a contatto del prodotto.
- Si noti che i prodotti a prova di esplosione non sono dotati di display digitali al momento dell'ordine.
- Quando si ordina un trasmettitore con una testina LCD o LED, assicurarsi che l'alimentazione non sia inferiore a 20VDC.
- Per un funzionamento affidabile, si raccomanda di installare dispositivi di protezione contro i fulmini sul campo e di assicurare una corretta messa a terra del prodotto e dell'alimentazione.
- L'intervallo nominale di temperatura di funzionamento dell'anello di O in gomma al fluoro è compreso tra -20°C e 250°C. Se la temperatura di funzionamento è inferiore a -20°C, si prega di scegliere un anello di O in EPDM.
- La lunghezza di cavo predefinita è di 1,5 m e si possono scegliere tra tre materiali per i cavi.Se si richiede un altro materiale del cavo, per favore specificalo nell'ordine.
- Se vi sono requisiti speciali quali forti vibrazioni, forza di impatto istantanea o forti interferenze elettromagnetiche o RF, si prega di informarci e di indicarlo nell'ordine.
| Guida agli ordinidi un'unità di accensione di potenza inferiore o uguale a 50 W | ||||||||
| BPHT24 | Trasmettitore di pressione | |||||||
| Codice | Progetto di costruzione | |||||||
| IX | Visualizzazione del trasmettitore di pressione | IIC/III | Trasmettitore di pressione per apparecchiature industriali generali | |||||
| T | Trasmettitore di pressione resistente alle alte temperature | |||||||
| Intervallo di misura | 0~35Kpa...~20MPa | |||||||
| (0-X) Kpa o MPa | X: Indica l'intervallo di misurazione reale | |||||||
| Codice | Fornitore di energia | |||||||
| D1 | 24VDC | |||||||
| D2 | 5VDC | |||||||
| D3 | Altri | |||||||
| Codice | Segnale di uscita | |||||||
| S1 | 4~20mADC | S5 | 0~20mADC | |||||
| S2 | 1 ~ 5VDC | S6 | 0~10VDC | |||||
| S3 | 0~5VDC | S7 | 0.5~4.5VDC | |||||
| S4 | 0~10mADC | |||||||
| Codice | Connessione a pressione | |||||||
| J1 | M20×1.5 | |||||||
| J2 | G1/2 | |||||||
| J3 | G1/4 | |||||||
| J4 | 7/16-20UNF | |||||||
| J5 | Altri | |||||||
| Codice | Connessione elettrica | |||||||
| B1 | Hirschmann | |||||||
| B2 | PG7 Plug | |||||||
| B3 | Uscita del cavo sigillato | |||||||
| B4 | 2088 Casing industriali | |||||||
| B5 | 2088 Casing industriali con display | |||||||
| B6 | Altri | |||||||
| Codice | Tipo di pressione | |||||||
| G | Pressione di misura | |||||||
| A | Pressione assoluta | |||||||
| S | Pressione di riferimento sigillata | |||||||
FAQ:
D1: Lei è una società di produzione?
R1: Sì, siamo una società di produzione con oltre 29 anni di esperienza.
Q2: Prodotti personalizzati
A2: Offriamo servizi OEM e Custom-Design per soddisfare le vostre esigenze specifiche.
Q3: Garanzia della qualità
R3: I nostri prodotti sono dotati di una garanzia limitata di 12-18 mesi dalla data di spedizione all'acquirente originale.Forniamo sostituzione gratuita o riparazione di prodotti difettosi entro questo periodo di garanziaSi prega di notare che questa garanzia non copre le unità che sono state modificate, utilizzate male o trascurate.
D4: Spedizione e imballaggio
A4: Di solito spediamo i nostri prodotti utilizzando servizi espressi internazionali come UPS, FedEx, DHL e INT. Il trasporto è prepagato, ma possiamo anche utilizzare il tuo conto di spedizione per la raccolta.I nostri prodotti sono confezionati secondo i requisiti standard di imballaggio per l'esportazione e includono la certificazione di ispezione.
Q5: Contattaci
R5: Il nostro team dedicato alle vendite è pronto ad assistervi con qualsiasi richiesta tecnica o commerciale.
