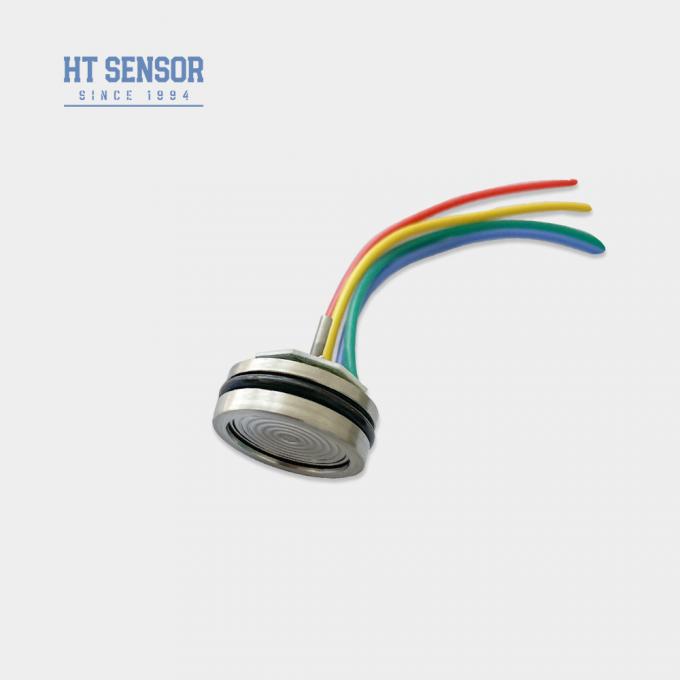

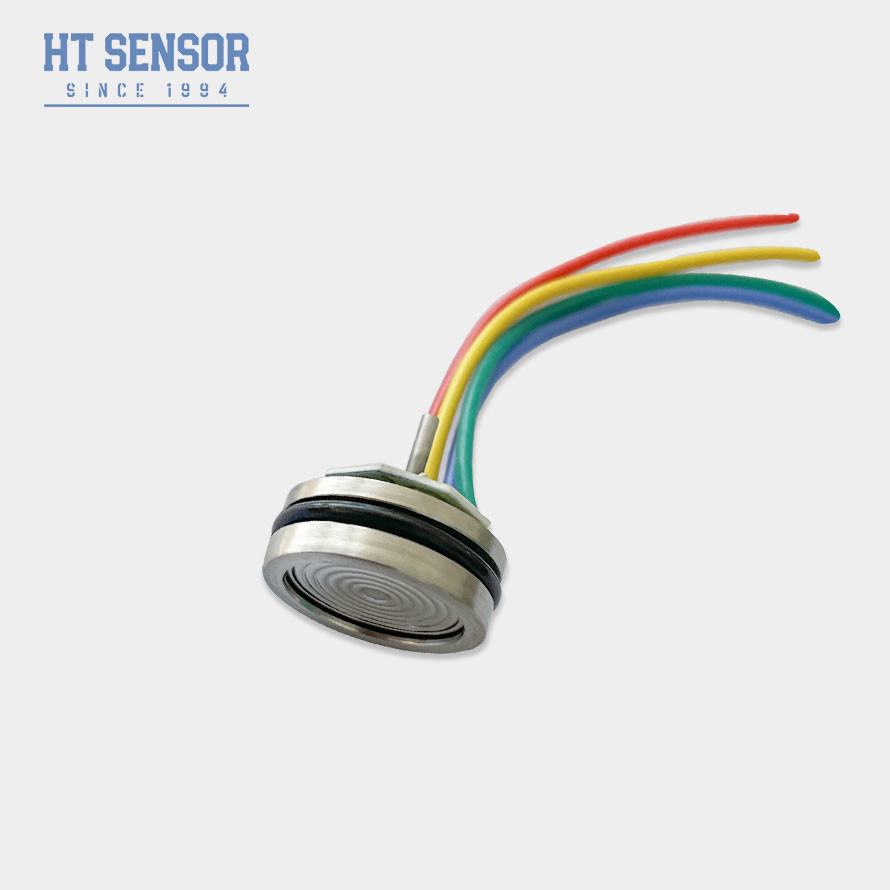

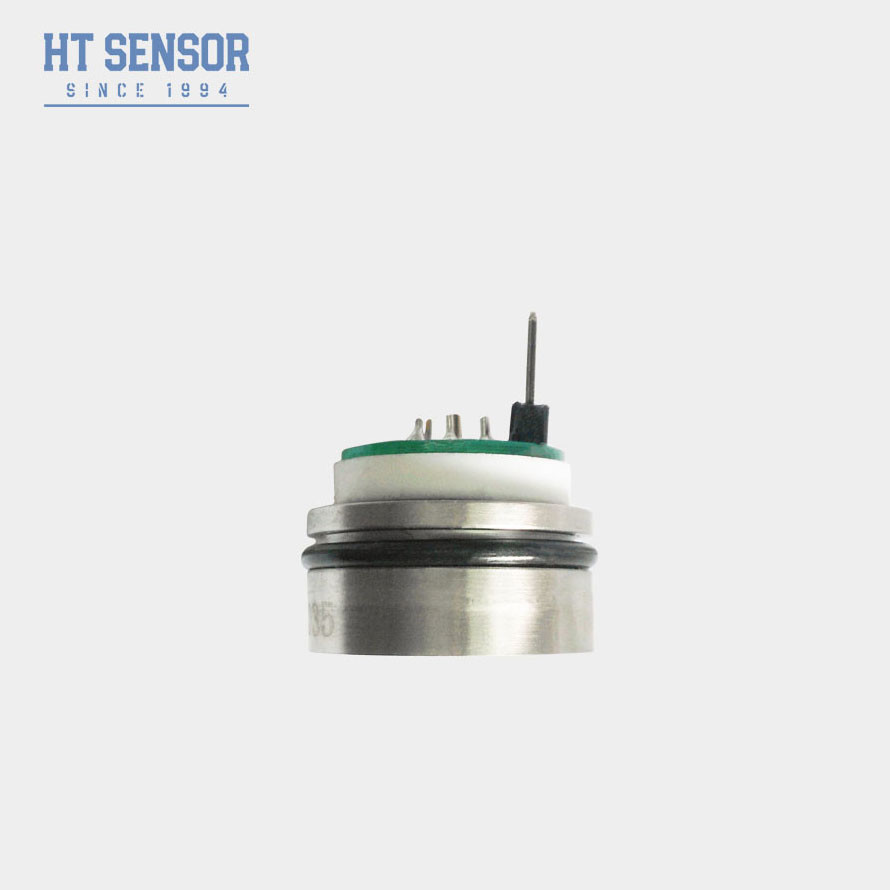

HT26V 10V Sensore di pressione piezoresistivo al silicio Nucleo sensore a membrana OEM
Product Details
| Modello n.: | HT26V | Tipo di segnale di uscita: | 10mv/V analogico |
|---|---|---|---|
| Energia: | 5-10VDC | Materiale: | acciaio inossidabile |
| Mezzo di misurazione: | Gas e liquidi | Dia: | 19 mm |
| Alto: | OEM | Pacchetto di trasporto: | Cartone |
| Tipo: | Sensore di pressione in silicio | Personalizzazione: | Disponibile OEM e ODM |
| Evidenziare |
Sensore di pressione del silicio piezoresistivo del diaframma,Sensore di pressione al silicio piezoresistivo OEM,Sensore del diaframma OEM |
||
Product Description
HT26V 10V Sensore di pressione al silicio piezoresistivo Sensore a membrana OEM
Sensore di pressione piezoresistivo al silicio HT26V
Introduzione del sensore di pressione al silicio:
Il sensore di pressione al silicio HT26V è un tipo piezoresistivo, il cui nucleo è la diffusione dei componenti di cristallo di silicio altamente stabili. La differenza di pressione del mezzo misurato viene trasferita alla membrana di silicio attraverso una membrana di isolamento 316L e olio siliconico sigillato. Le strutture personalizzate sono realizzate con un diametro convenzionale di 19 mm e sono altamente personalizzate, con parti in acciaio inossidabile disponibili fino a 7 mm. Alimentazione a tensione costante 5-10 V, uscita regolare. Il sensore di pressione HT26V è dotato di o-ring, utilizzati per la tenuta di pressione, comoda installazione.
- Alimentazione a tensione costante e segnali standard in uscita.
- Elevata affidabilità, buona stabilità.
- L'altezza è di 7 mm e varie strutture possono essere personalizzate.
- Adatto per petrolio, chimica, metallurgia, energia elettrica, idrologia e altri siti di processo industriale.
- Utilizzato nell'industria navale e aeronautica.
- Adatto per sistemi di controllo idraulici e pneumatici.
- Utilizzato per applicazioni di controllo di processo.
- Alimentazione: ≤10VDC
- Uscita tensione di modo comune: 50% dell'ingresso (tipico)
- Impedenza di ingresso: 4KΩ~20KΩ
- Impedenza di uscita: 2.5KΩ~6KΩ

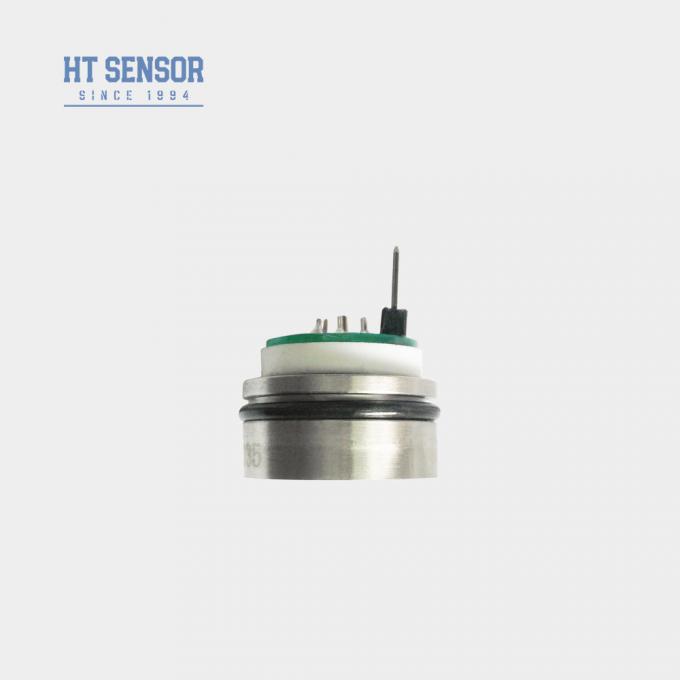

- Connessione elettrica: filo ad alta temperatura da 100 mm, cavo a nastro e connettori a spillo.
| Parametri di prestazionedel sensore di pressione al silicio: | |||||
| Campo di misura | Gauge (G) | 10KPa, 20KPa, 35KPa, 100KPa, 200KPa, 350KPa, 1000KPa, 2000KPa | |||
| Assoluto (A) | 100KPaA, 200KPaA, 350KPaA, 700KPaA, 1000KPaA, 2000KPaA | ||||
| Sigillato (S) | 3500KPaS, 7MPaS, 10MPaS | ||||
| Tip | Max | Unità | |||
| Non linearità | ±0.15 | ±0.3 | %F.S | ||
| Ripetibilità | 0.05 | 0.1 | %F.S | ||
| Isteresi | 0.05 | 0.1 | %F.S | ||
| Uscita offset zero | 0±1 | 0±2 | mV | ||
| Uscita a fondo scala | ≤20KPa | 50±1 | 50±2 | mV | |
| ≥35kPa | 100±1 | 100±2 | mV | ||
| Deriva di temperatura offset zero | ≤20KPa | ±1 | ±2.5 | %F.S | |
| ≥35kPa | ±0.8 | ±1.5 | %F.S | ||
| Deriva di temperatura a fondo scala | ≤20KPa | ±1 | ±2 | %F.S | |
| ≥35kPa | ±0.8 | ±1.5 | %F.S | ||
| Temperatura compensata | ≤20KPa | 0~50 | ºC | ||
| ≥35kPa | 0~70 | ºC | |||
| Temperatura di esercizio | -20~80 | ºC | |||
| Temperatura di stoccaggio | -40~125 | ºC | |||
| Sovraccarico ammissibile | 3 volte la scala completa | ||||
| Pressione di scoppio | 5X la scala completa | ||||
| Stabilità a lungo termine | 0.2 % | F.S/Anno | |||
| Materiale della membrana | 316L | ||||
| Resistenza di isolamento | ≥200MΩ 100VDC | ||||
| Vibrazione | Nessun cambiamento in condizioni di 10gRMS, da 20Hz a 2000Hz | ||||
| Urti | 100g, 11ms | ||||
| Tempo di risposta | ≤1ms | ||||
| Guarnizione O-ring | Gomma nitrilica o gomma fluorurata | ||||
| Mezzo di riempimento | Olio siliconico | ||||
| Peso | ~25g | ||||
| I parametri sono testati nelle seguenti condizioni: tensione costante di 10 V e temperatura ambiente di 25ºC | |||||

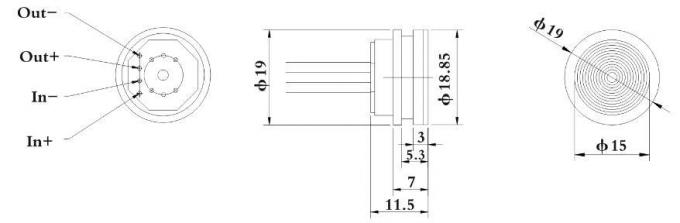

| Costruzione del contorno | |
| Tubo di pressione <3.5MPaS |
|
| Normale ≥3.5MPaS <40MPaS |
|

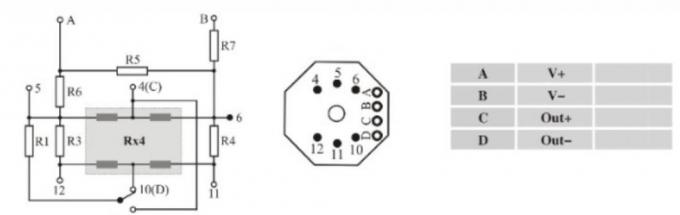

| Collegamento elettrico e compensazione |
|
| Esempi di selezione |
| Suggerimenti per l'ordine |
| FQA |
.
.
| azienda |
