HT19 Sensore di pressione del diaframma di silicio a diffusione
Product Details
| Materiale: | 316L Acciaio inossidabile | intervallo minimo: | 10kpa |
|---|---|---|---|
| Gamma massima: | 60MPa | Fornitura: | meno di 2 mA (valore tipico 0,4-1,5 mA) |
| Produzione: | segnale mv (0-80mv) | selezionabile: | Cavo in quadricromia del silicone |
| Modello: | HT19 | Alto: | 12 mm / 15 mm |
| Evidenziare |
Sensore di pressione del diaframma di silicio a diffusione,316L HT19 Sensore di pressione,Sensore di livello in acciaio inossidabile 316L |
||
Product Description

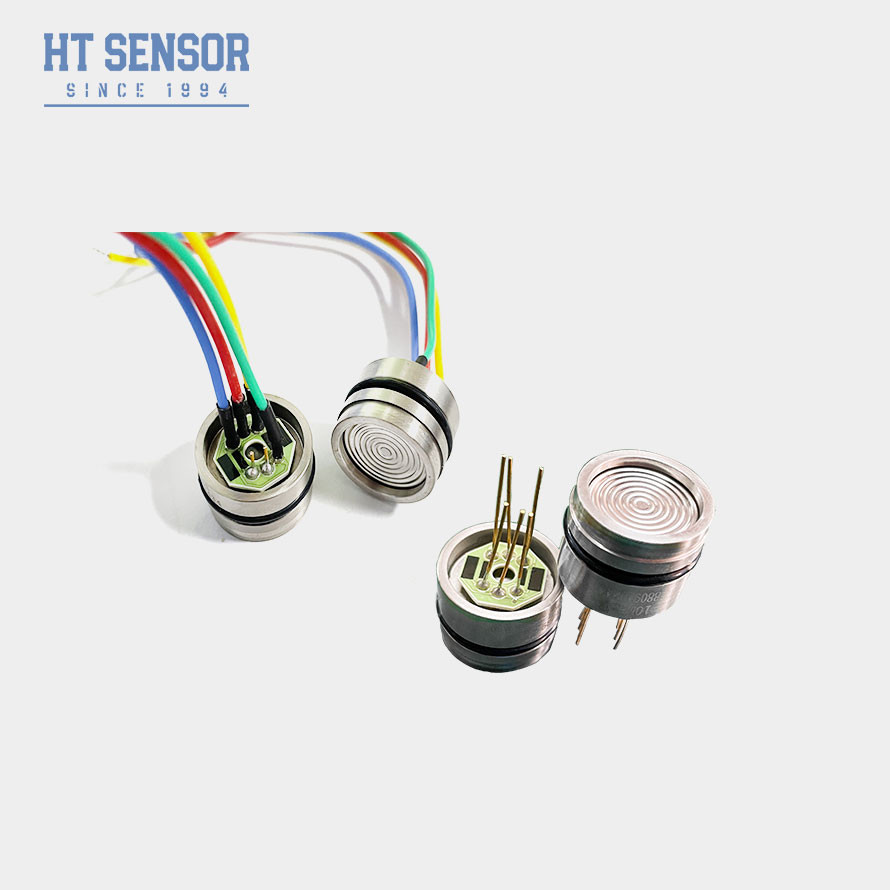

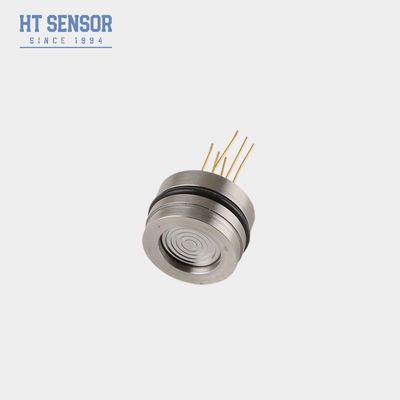

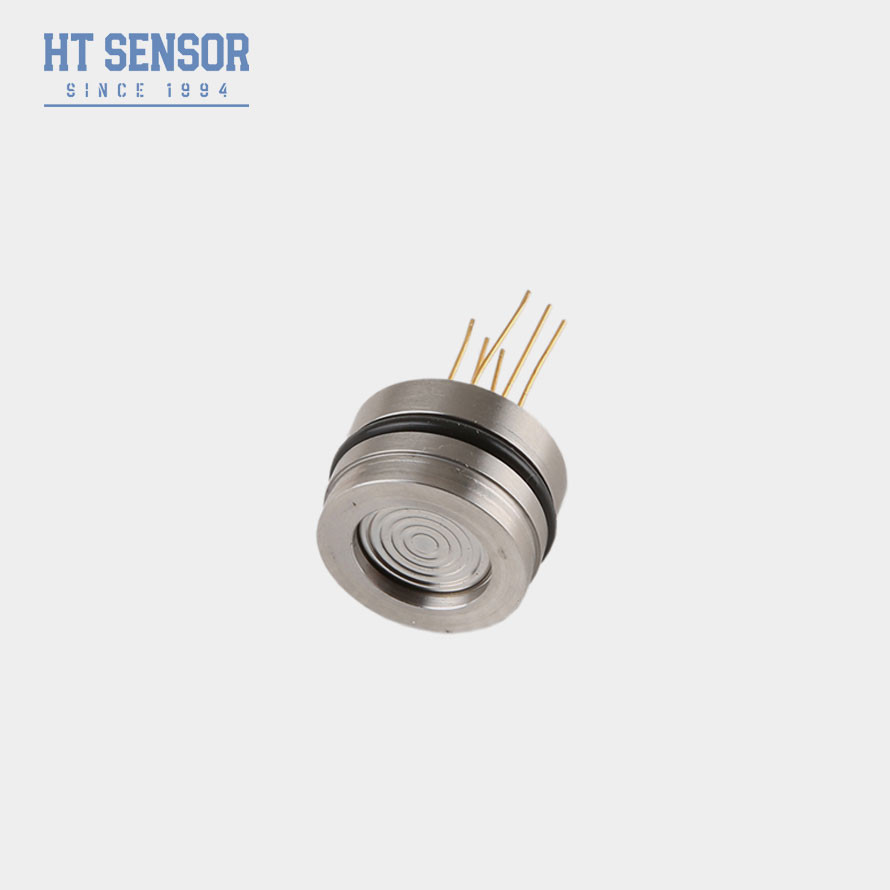

HT19 Sensore di pressione del diaframma di silicio a diffusione 316L Sensore di livello in acciaio inossidabile
HT19 PiezoresistivoSilicioSensore di pressione
Introduzione di un sensore di pressione in silicio da 15 mm:
HT19 sensore di pressione in silicio piezoresistivo, i suoi componenti principali sono elementi di rilevamento in silicio con elevata stabilità.Il pacchetto di rilevamento utilizza olio di silicone per trasferire la pressione da un diaframma in acciaio inossidabile da 316L all'elemento di rilevamentoL'effetto piezoresistivo del silicio diffuso è stato utilizzato per misurare la pressione aria-liquido.È il più comunemente utilizzato sensore di silicio per misurare la pressione e il prezzo è anche più economico di altri tipi.
Caratteristiche del prodottodi un diametro di 50 mm o più:
- Ampia gamma di misura: 0 ~ 10 kpa ~ 60 mpa.
- Sensore di tipo piezoresistivo al silicio.
- Full316LSS, tutto in titanio o membrana Hastelloy.
- Sigillo O-ring.
- Alta precisione e buona stabilità.
Applicazionicon una lunghezza di 20 mm o più ma non superiore a 50 mm,
- Misurare la pressione dei gas e dei liquidi compatibili con l'acciaio inossidabile 316L.
- Perforazione petrolifera.
- La città ha approvvigionamento idrico e di calore.
- Sistema di controllo dei processi.
- Ispezione dell'aviazione e della marina.
- Idraulico.
Performance elettricadi un diametro di 50 mm o più:
- Fornitura:1.5mADC
- Impedenza di ingresso:3KΩ~6KΩ
- Impedanza di uscita:2.5KΩ~6KΩ
- Resistenza di isolamento:≥100MΩ/50VDC
- Tensione di isolamento: 500VAC tra l'alloggiamento e la connessione elettrica non causerà danni
- Compattibilità media: liquido, gas compatibile con acciaio inossidabile 316L
Specifica delle prestazioni del sensore di pressione in silicio:
| Parametri |
Intervallo: 0 ~ 10 KPa, 20 KPa, 35 KPa, 100 KPa, 200 KPa, 350 KPa, 700 KPa, 1MPa, 2MPa,3.5 MPa, 7 MPa, 10 MPa, 20 MPa, 40 MPa, 60 MPa, 100 MPa |
|||
| Tipico | - Max, ti prego. | Unità | ||
| Pressione Non linearità |
± 0.15 |
± 0.3 | % F.S. | |
| Ripetibilità della pressione e isteresi | 0.02 | 0.05 | % F.S. | |
| Fatto nullo | 0 ± 1 | 0 ± 2 | mV | |
| Spin Output | ≤ 20KPa | 50 ± 10 | 50 ± 30 | mV |
| ≥ 35 KPa | 100 ± 10 | 100 ± 30 | mV | |
| Temperatura errore-zero | ≤ 20KPa | ± 1 | ±2 | % F.S. |
| ≥ 35 KPa | ± 0.5 | ± 1 | % F.S. | |
| Temperatura di errore-span | ≤ 20KPa | ± 1 | ±2 | % F.S. |
| ≥ 35 KPa | ± 0.5 | ± 1 | % F.S. | |
| Pressione di prova | 3X Intervallo nominale o 120MPa, se inferiore | ------- | ||
| Intervallo di temperatura di esercizio | -20~80 | °C | ||
| Intervallo di temperatura compensato | 0~70, 0~50 ((Range≤20KPa) | °C | ||
| Storage Temperature Range | -40~125 | °C | ||
Nota:Parametro sopra indicato in condizioni:Alimentazione: 1,5mA Temperatura: 25°C
Dimensione
| Suggerimenti per ordinare |
1Nell'assemblaggio si deve prestare attenzione al coordinamento delle dimensioni del nucleo e dell'alloggiamento del trasmettitore per ottenere la tenuta all'aria richiesta.
2Durante l'assemblaggio del guscio, assicurarsi che sia allineato verticalmente e applicare una pressione uniforme per evitare di bloccarsi o danneggiare la piastra di compensazione.
3Se il mezzo sottoposto a prova non è compatibile con il diaframma centrale e il materiale di alloggiamento (316L), devono essere fornite istruzioni speciali al momento dell'ordine.
4Evitare di premere il diaframma del sensore con le mani o con oggetti taglienti per evitare deformazioni o forature del diaframma e danni al nucleo.
5Tenere aperta l'entrata di pressione del nucleo di pressione del manometro all'aria per evitare che l'acqua, il vapore acqueo o mezzi corrosivi entrino nella camera di pressione negativa del nucleo di pressione del manometro.
6. Se vi è qualche modifica nel pin, si prega di fare riferimento all'etichetta di spedizione effettiva.
