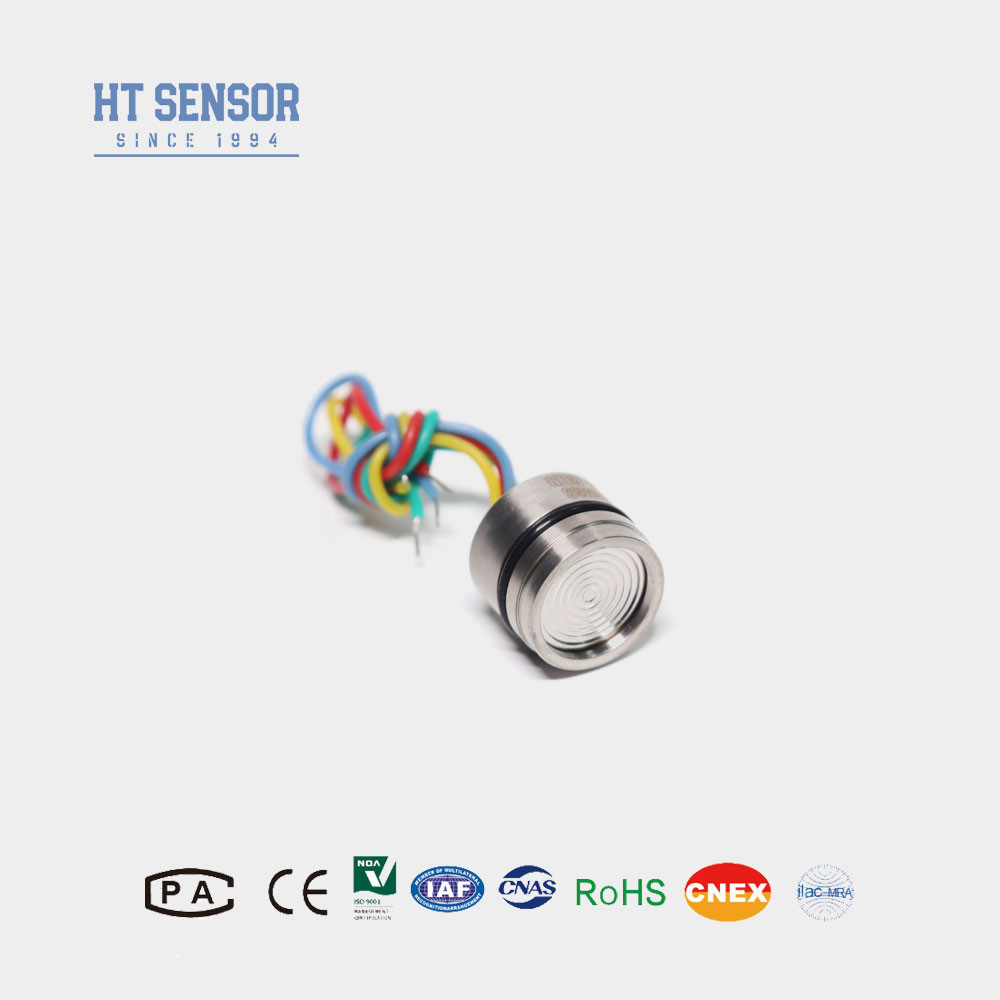

HT19F Diaframma Sensore di pressione del silicio Cella sensore piezoresistivo Acciaio inossidabile
Dettagli del prodotto
| Materiale: | 316l | intervallo minimo: | 10kpa |
|---|---|---|---|
| Gamma massima: | 60MPa | Fornitura: | 1.5 mA |

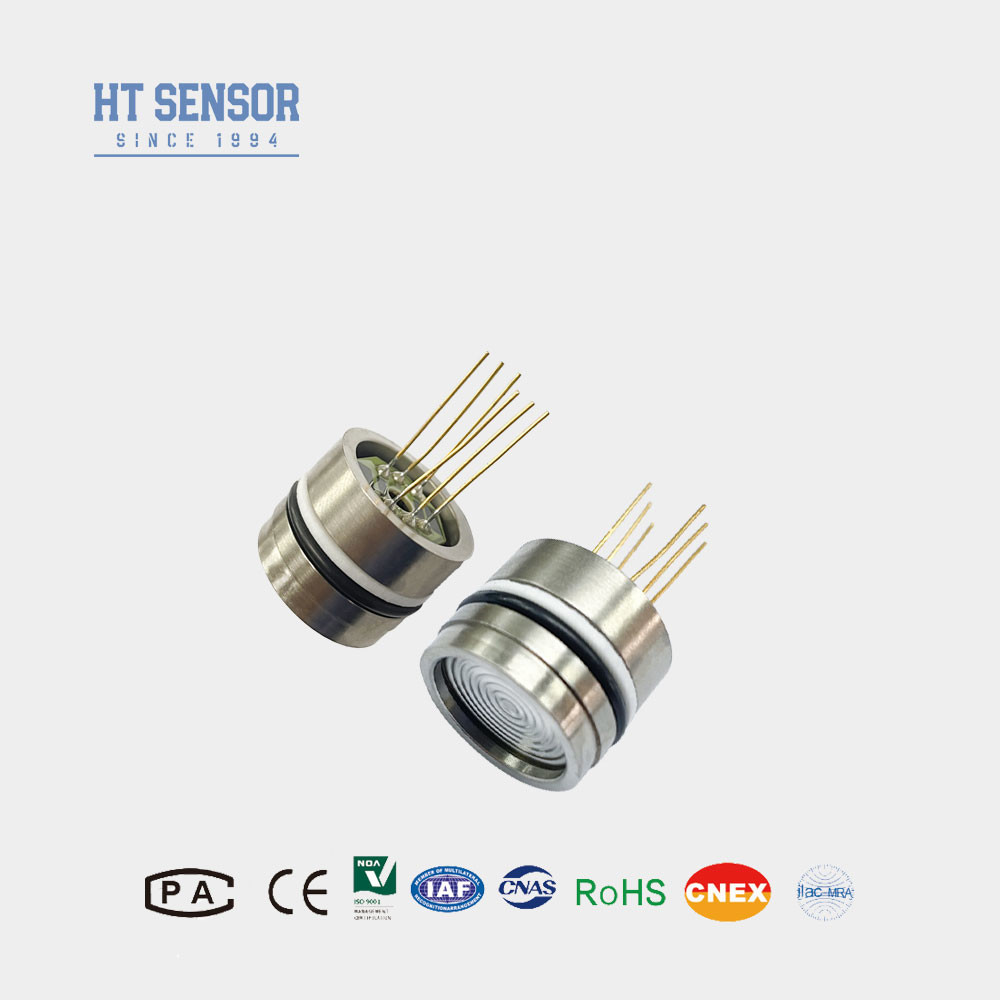

| Produzione: | 100mv + 30mv | selezionabile: | Filato di silicone a quattro colori o pin dorato |
| Modello: | HT19 | Alto: | 12 mm |
| Olio: | silicio di diffusione | Filo: | NO |
| Evidenziare |
Sensore di pressione al silicio a diaframma piezoresistivo,Sensore di pressione in acciaio inossidabile,Sensore piezoresistivo cellulare |
||
Descrizione del prodotto
HT19F Sensore di pressione al silicio a piafragma
HT19F Pressione del silicioSensore
Introduzione del sensore di pressione in silicio:
HT19F sensore di pressione in silicio piezoresistivo, il componente principale è un elemento di rilevamento in silicio diffuso ad alta stabilità.Incapsulazione del sensore mediante pressione dell'olio di silicone dal diaframma in acciaio inossidabile da 316 l all'elemento sensore. sensore di pressione piezoresistivo che utilizza un chip di pressione in silicio di alta stabilità e precisione internazionali, l'utilizzo di un design ottimizzato della base sinterizzata, SMT, legame del filo d'oro,saldatura del diaframma, rivestimento ad alto vuoto, eliminazione dello stress del ciclo di pressione, invecchiamento ad alta temperatura, compensazione della temperatura e altri processi.esperienza di produzione e innovazione tecnica, i prodotti hanno un'eccellente stabilità e prestazioni, ampiamente riconosciute dagli utenti.
Caratteristiche del prodottosensore di pressione in silicio:
- Ampia gamma di misura: 0~10KPa~100Mpa
- Elemento di rilevamento in silicio piezoresistivo
- Full316LSS,Full Titanium o Hastelloy diaframma
- Montaggio O-ring
- Alta precisione e stabilità.
Applicazioni di sensore di pressione in silicio:
- Misurazione della pressione dei gas e dei liquidi
- Esplorazione petrolifera
- Rifornimento idrico, approvvigionamento caldo della città
- Sistema di controllo dei processi
- Ispezione dell'aviazione e della navigazione
- Pressione idraulica
Dati elettrici del sensore di pressione in silicio
Fornitura:1.5mADC
Impedenza di ingresso:3KΩ~6KΩ
Impedanza di uscita:2.5KΩ~6KΩ
Resistenza di isolamento:≥100MΩ/50VDC
Tensione di isolamento: 500VAC tra l'alloggiamento e la connessione elettrica non causerà danni
Compattibilità media: liquido, gas compatibile con acciaio inossidabile 316L
Specifica delle prestazioni del sensore di pressione in silicio
| Parametri di prestazione: | |||||
| Intervallo di misura | Diametro (G) | 10KPa, 20KPa, 35KPa, 100KPa, 200KPa, 350KPa, 1000KPa, 2000Kpa | |||
| Assoluto ((A) | 100KPaA, 200KPaA, 350KPaA, 700KPaA, 1000KPaA, 2000KPaA | ||||
| Sigillato | 3500KPaS, 7MPaS, 10MPaS, 20MPaS, 40MPaS, 60MPaS, 100MPaS | ||||
| Tipologia | Max. | Unità | |||
| Linearità | ± 0.15 | ± 0.3 | % F.S. | ||
| Ripetibilità | 0.05 | 0.1 | % F.S. | ||
| Isteresi | 0.05 | 0.1 | % F.S. | ||
| 0 uscita di compensazione | 0 ± 1 | 0 ± 2 | mV | ||
| Produzione su larga scala | ≤ 20KPa | 50 ± 10 | 50 ± 30 | mV | |
| ≥ 35 kPa | 100 ± 10 | 100 ± 30 | mV | ||
| Temperatura di offset zero. | ≤ 20KPa | ± 1 | ±2 | % F.S. | |
| ≥ 35 kPa | ± 0.5 | ± 1 | % F.S. | ||
| Temperatura a scala completa. | ≤ 20KPa | ± 1 | ±2 | % F.S. | |
| ≥ 35 kPa | ± 0.5 | ± 1 | % F.S. | ||
| Tempore compensato. | ≤ 20KPa | 0 ¢ 50 | °C | ||
| ≥ 35 kPa | 0 ¢ 70 | °C | |||
| Temperatura di funzionamento | -20 ¢80 | °C | |||
| Temperatura di conservazione | - 40 ¢ 125 | °C | |||
| Sovraccarico ammissibile | Prendere il valore più piccolo tra 3 volte la scala completa o 120MPa | ||||
| Pressione di esplosione | 5X la scala completa | ||||
| Stabilità a lungo termine | 0.2 % | F.S./anno | |||
| Materiale del diaframma | 316L | ||||
| Resistenza all'isolamento | ≥ 200MΩ 100VDC | ||||
| Vibrazione | Nessuna variazione in condizioni di 10gRMS, da 20 Hz a 2000 Hz | ||||
| Shock | 100 g, 11 ms | ||||
| Tempo di risposta | ≤ 1 ms | ||||
| Sigillo O-ring | Fabbricazione a partire da materie tessili | ||||
| Medio di riempimento | Olio di silicio | ||||
| Peso | 28 g | ||||
| I parametri sono sottoposti a prova nelle seguenti condizioni: corrente costante di 1,5 mA e temperatura ambiente di 25 °C | |||||
Dimensione
Nota:
1Durante l'assemblaggio, prestare attenzione al coordinamento delle dimensioni del nucleo e dell'alloggiamento del trasmettitore per ottenere la tenuta dell'aria richiesta.
2Durante il processo di montaggio dell'alloggiamento, assicurarsi che sia allineato verticalmente e applicare una pressione uniforme per evitare di bloccare o danneggiare la piastra di compensazione.
3Se il mezzo sottoposto a prova è incompatibile con il diaframma centrale e il materiale di alloggiamento (316L), devono essere fornite istruzioni speciali al momento dell'ordine.
4. Evitare di premere il diaframma del sensore con le mani o con oggetti taglienti per evitare deformazioni o forature del diaframma e danni al nucleo.
5Tenere aperta l'entrata di pressione del nucleo di misura all'atmosfera per evitare che l'acqua, il vapore acqueo o mezzi corrosivi entrino nella camera di pressione negativa del nucleo di misura.
6. Se vi è una modifica del pin, si rimanda all'etichetta del prodotto effettivo.
