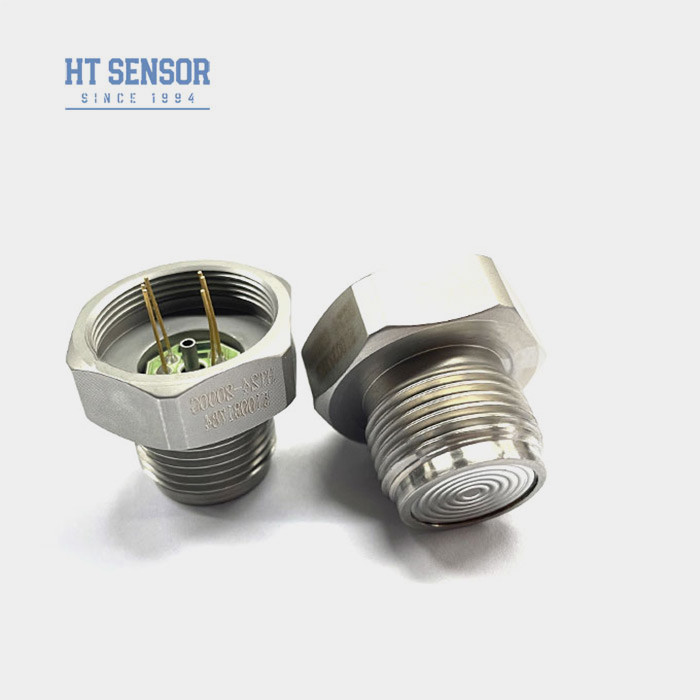

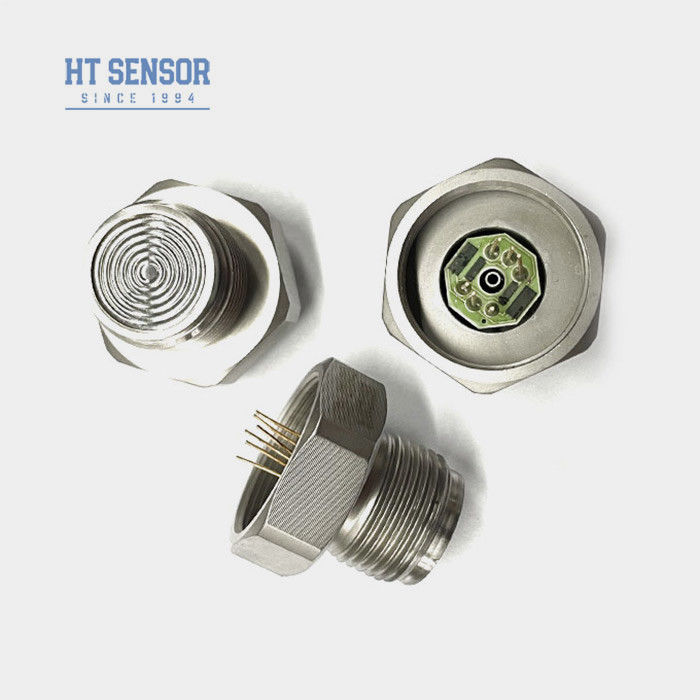

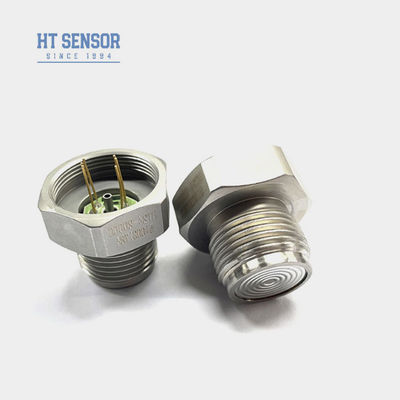

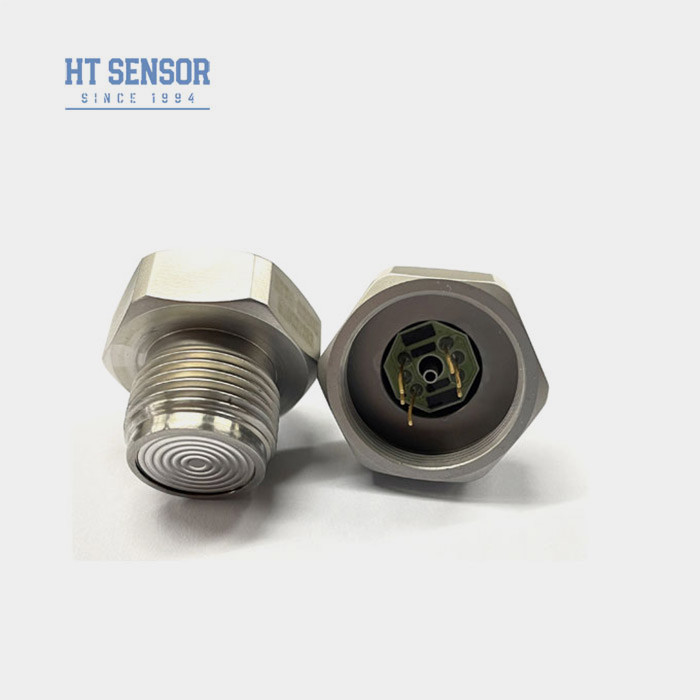

HT24 Sensore di pressione al silicio a filo, igienico, ambientale, cella sensore di pressione per liquidi
Product Details
| Modello n.: | HT24 | Filo: | G1/2 M20*1.5 |
|---|---|---|---|
| Tipo di cablaggio: | Pini Kovar placcati in oro o a quattro fili | Mezzo di misurazione: | Aria e liquido |
| Allineare: | 0-10kpa~20Mpa | Energia: | 1.5 mA |
| Tipo: | Sensore di pressione al silicio piezoresistivo | Tipo di segnale di uscita: | Segnale mv di tipo analogo |
| Materiale: | 316L S. S. | Personalizzazione: | Disponibile OEM e ODM |
| Evidenziare |
Sensore di pressione del silicio HT24,Sensore di pressione di silicio igienico ambientale,Sensore di pressione del liquido igienico ambientale |
||
Product Description
Sensore di pressione al silicio a filo HT24 per la misurazione igienica di liquidi ambientali
HT24PiezoresistivoSensore di pressione al silicio
Introduzione del sensore di pressione al silicio a filo:
Il sensore di pressione al silicio HT24 è un sensore a diaframma incorporato. Il sensore di pressione utilizza la tecnologia di riempimento dell'olio per uso alimentare. Il prodotto adotta una struttura a film piatto, facile da pulire, ad alta affidabilità, adatto per la misurazione della pressione e del livello di colla e altri fluidi viscosi. Il sensore utilizza un chip di pressione in silicio ad alta sensibilità. Il sensore è saldato nell'alloggiamento e non perde. Le perdite sono più affidabili delle guarnizioni O-ring. Sensore di pressione a membrana affacciata con struttura filettata per una facile pulizia e installazione.
Il sensore di pressione utilizza la tecnologia di riempimento dell'olio siliconico usa e getta. La pressione percepita dalla membrana viene trasmessa al chip di pressione attraverso l'olio siliconico e il circuito di compensazione corregge il segnale di pressione in un segnale elettrico lineare. Può prevenire incrostazioni, inceppamenti antigienici e appiccicosi e altri problemi. Ampiamente usato nell'industria alimentare, farmaceutica, enologica e in altri settori sanitari e i mezzi di misurazione possono essere occasioni contaminate.
Caratteristiche del prodottodel sensore di pressione al silicio a filo:
- Utilizzando tecnologia avanzata e custodia in acciaio inossidabile 316L, insieme amateriali come titanio e Hastelloy per il diaframma
- Utilizzo di circuiti a film spesso per la compensazione della temperatura e il punto zero correzione
- eccezionale affidabilità, ripetibilità e stabilità
- Struttura a membrana a filo, che lo rende facile da pulire
- Adatto per misurare la pressione di gas e liquidi non corrosivi con 316Lcompatibilità con l'acciaio inossidabile
- Industria alimentare e delle bevande
- Controllo dei processi industriali
- Industria farmaceutica
- Alimentazione: ≤2 mA CC (tipico 1,5 mA CC)
- Impedenza di ingresso: 2,5 KΩ~6 KΩ
- Impedenza di uscita: 2,5 KΩ~6 KΩ
- Collegamento elettrico: pin Kovar placcati in oro o cavi per alte temperature da 100 mm.
| Parametri di prestazionedel sensore di pressione al silicio a filo: | |||||
| Intervallo di misurazione | Calibro (G) | 10KPa,20KPa,35KPa,100KPa,200KPa,350KPa,1000KPa,2000Kpa | |||
| Assoluto(A) | 100KPaA,200KPaA,350KPaA,700KPaA,1000KPaA,2000KPaA | ||||
| Sigillato(I) | 3500KPaS,7MPaS,10MPaS,20MPaS,35MPaS | ||||
| Tip | Massimo | Unità | |||
| Nonlinearità | ±0,15 | ±0,3 | %FS | ||
| Ripetibilità | 0,05 | 0,1 | %FS | ||
| Isteresi | 0,05 | 0,1 | %FS | ||
| Uscita con scostamento zero | 0±1 | 0±2 | mV | ||
| Uscita su scala completa | ≤20KPa | 50±10 | 50±30 | mV | |
| ≥35kPa | 100±10 | 100±30 | mV | ||
| Temp. di scostamento zero. Deriva | ≤20KPa | ±1 | ±2 | %FS | |
| ≥35kPa | ±0,5 | ±1 | %FS | ||
| Temp. fondo scala. Deriva | ≤20KPa | ±1 | ±2 | %FS | |
| ≥35kPa | ±0,5 | ±1 | %FS | ||
| Temp. compensata | ≤20KPa | 0~50 | ºC | ||
| ≥35kPa | 0~70 | ºC | |||
| Temperatura operativa | -20~80 | ºC | |||
| Temperatura di conservazione | -40~125 | ºC | |||
| Sovraccarico consentito | Prendi il valore più piccolo tra 3 volte il fondo scala o 120 MPa | ||||
| Pressione di scoppio | 5 volte il fondo scala | ||||
| Stabilità a lungo termine | 0,2% | Ves/Anno | |||
| Materiale della membrana | 316L | ||||
| Resistenza di isolamento | ≥200MΩ 100VCC | ||||
| Vibrazione | Nessuna variazione in condizioni di 10 gRMS, da 20 Hz a 2000 Hz | ||||
| Shock | 100 g, 11 ms | ||||
| Tempo di risposta | ≤1ms | ||||
| Guarnizione O-ring | Gomma nitrilica o gomma fluorurata | ||||
| Mezzo di riempimento | Olio di silicone | ||||
| Peso | ~55 g | ||||
| I parametri sono testati alle seguenti condizioni: 1,5 mA @25°C | |||||
| Costruzione del contorno | |
| Dimensione |
|
| Collegamento elettrico e compensazione |
|
| Esempi di selezione |
| Suggerimenti per l'ordinazione |
- 1. Prestare attenzione all'adattamento tra la dimensione del nucleo e la custodia del trasmettitore durante il montaggio per ottenere il risultato desideratotenuta all'aria richiesta
- 2. Durante il montaggio dell'alloggiamento, assicurarsi che sia allineato verticalmente e applicare una pressione uniforme per evitare inceppamenti o danni alla piastra di compensazione.
- 3. Se il mezzo misurato non è compatibile con il nucleo della membrana e con il materiale dell'alloggiamento (316L), è necessario fornire istruzioni speciali al momento dell'ordine.
- 4. Evitare di premere il diaframma del sensore con le mani o con oggetti appuntiti per evitare danni al nucleo dovuti alla deformazione o alla perforazione del diaframma.
- 5. Mantenere la porta di pressione del nucleo a pressione relativa aperta all'atmosfera e impedire l'ingresso di acqua, vapore acqueo o mezzi corrosivi nella camera a pressione negativa del nucleo.
- 6. Se vengono apportate modifiche ai conduttori dei pin, seguire l'etichetta sul nucleo effettivo come riferimento
