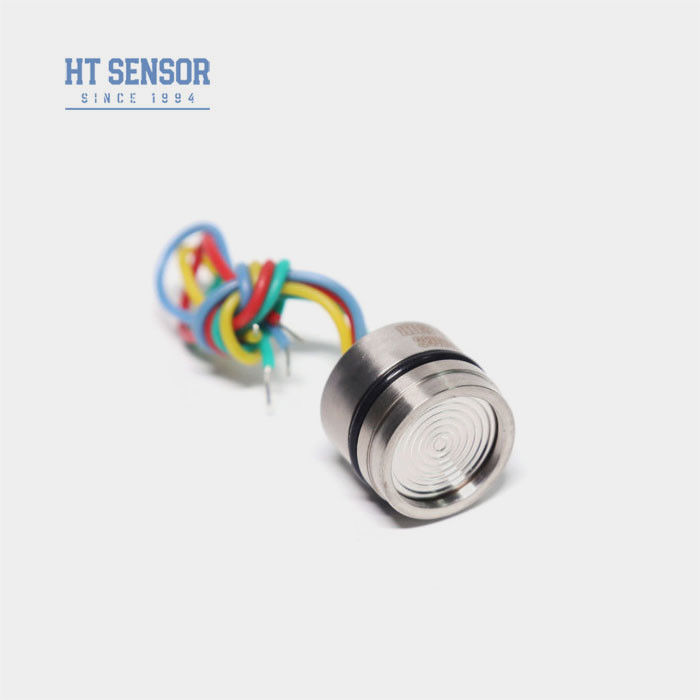

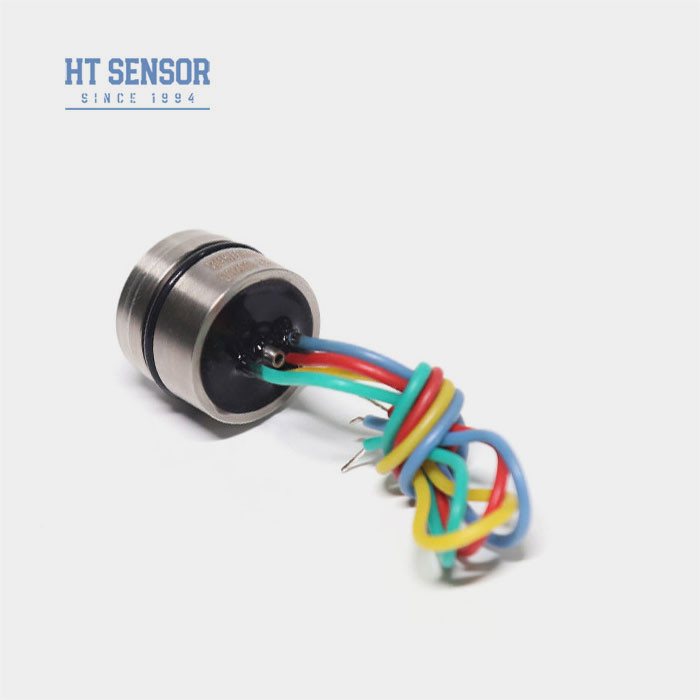

Cella sensore di pressione al silicio a diffusione HT19 Sensore di pressione piezoresistivo 12mm di altezza
Dettagli del prodotto
| Materiale: | 316L | intervallo minimo: | 10kpa |
|---|---|---|---|
| Gamma massima: | 60MPa | Fornitura: | 1.5 mA |
| Produzione: | 100mv + 30mv | selezionabile: | Filato di silicone a quattro colori o pin dorato |
| Modello: | HT19 | Alto: | 12 mm |
| Olio: | silicio di diffusione | Filo: | NO |
| Evidenziare |
HT19 Sensore di pressione di silicio a diffusione,Cella di diffusione del sensore di pressione del silicio 12 mm,Sensore di pressione piezoresistivo 12 mm |
||
Descrizione del prodotto
Cella sensore di pressione al silicio a diffusione HT19 per trasmettitore di pressione
Pressione al silicio HT19 Sensore
Introduzione del sensore di pressione al silicio:
Sensore di pressione al silicio piezoresistivo HT19, il componente principale è un elemento sensibile al silicio diffuso ad alta stabilità. Il pacchetto di rilevamento utilizza olio siliconico per trasferire la pressione da un diaframma in acciaio inossidabile 316L all'elemento sensibile. Il sensore di pressione piezoresistivo adotta un chip di pressione al silicio avanzato a livello internazionale con elevata stabilità e alta precisione, adotta una base di sinterizzazione con un design ottimizzato per le sollecitazioni ed è prodotto tramite SMT, collegamento a filo d'oro, saldatura del diaframma, oliatura ad alto vuoto, scarico delle sollecitazioni del ciclo di pressione, invecchiamento ad alta temperatura, compensazione della temperatura e altri processi. Con oltre 30 anni di sviluppo, esperienza di produzione e innovazione tecnologica, i prodotti hanno un'eccellente stabilità e prestazioni e sono ampiamente riconosciuti dagli utenti.
Caratteristiche del prodotto del sensore di pressione al silicio:
- Ampio intervallo di misurazione: 0~10KPa~100Mpa
- Elemento sensibile al silicio piezoresistivo
- Diaframma Full316LSS, Full Titanium o Hastelloy
- Montaggio con O-ring
- Elevata precisione e stabilità
Applicazioni del sensore di pressione al silicio:
- Pressione di misurazione di gas e liquidi
- Sfruttamento petrolifero
- Approvvigionamento idrico, fornitura di calore della città
- Sistema di controllo del processo
- Ispezione aeronautica e di navigazione
- Pressione idraulica
Dati elettrici del sensore di pressione al silicio
Alimentazione: 1,5 mADC Impedenza di ingresso: 3KΩ~6KΩ
Impedenza di uscita: 2,5KΩ~6KΩ Resistenza di isolamento: ≥100MΩ/50VDC
Tensione di isolamento: 500VAC tra l'alloggiamento e il collegamento elettrico non causerà danni
Mezzo compatibile: liquido, gas compatibile con acciaio inossidabile 316L
Specifiche di prestazione del sensore di pressione al silicio
| Parametri |
Intervallo: 0~10KPa, 20KPa, 35 KPa, 100 KPa, 200 KPa, 350 KPa, 700 KPa, 1 MPa, 2 MPa, 3,5 MPa, 7 MPa, 10 MPa, 20 MPa, 40 MPa, 60 MPa, 100 MPa |
|||
| Tipico | Massimo | Unità | ||
| Non linearità della pressione |
±0,15 |
±0,3 | %F.S | |
| Ripetibilità e isteresi della pressione | 0,02 | 0,05 | %F.S | |
| Uscita zero | 0±1 | 0±2 | mV | |
| Uscita span | ≤20KPa | 50±10 | 50±30 | mV |
| ≥35 KPa | 100±10 | 100±30 | mV | |
| Errore di temperatura-Zero | ≤20KPa | ±1 | ±2 | %F.S |
| ≥35 KPa | ±0,5 | ±1 | %F.S | |
| Errore di temperatura-Span | ≤20KPa | ±1 | ±2 | %F.S |
| ≥35 KPa | ±0,5 | ±1 | %F.S | |
| Pressione di prova | 3X Intervallo nominale o 120 MPa, a seconda di quale sia inferiore | ------- | ||
| Intervallo di temperatura di esercizio | -20~80 | ℃ | ||
| Intervallo di temperatura compensata | 0~70, 0~50 (Intervallo≤20KPa) | ℃ | ||
| Intervallo di temperatura di stoccaggio | -40~125 | ℃ | ||
Nota: il parametro sopra indicato in condizione: Alimentazione: 1,5 mA Temperatura: 25℃
Dimensione
1. Prestare attenzione all'adattamento tra le dimensioni del nucleo e l'alloggiamento del trasmettitore durante il montaggio per ottenere la tenuta all'aria richiesta
2. Durante il montaggio dell'alloggiamento, assicurarsi che sia allineato verticalmente e applicare una pressione uniforme per evitare inceppamenti o danni alla piastra di compensazione.
3. Se il mezzo misurato non è compatibile con il diaframma del nucleo e il materiale dell'alloggiamento (316L), è necessario fornire istruzioni speciali al momento dell'ordine.
4. Evitare di premere il diaframma del sensore con le mani o oggetti appuntiti per evitare danni al nucleo a causa della deformazione o della perforazione del diaframma.
5. Mantenere la porta di pressione del nucleo di pressione manometrica aperta all'atmosfera e impedire l'ingresso di acqua, vapore acqueo o mezzi corrosivi nella camera a pressione negativa del nucleo.
6. In caso di modifiche ai pin lead, fare riferimento all'etichetta sul nucleo effettivo.
