ODM OEM Sensore di pressione piezoresistivo al silicio 5-10V Sensore di pressione basato sul diaframma

ODM OEM Silicon Piezoresistive Pressure Sensor 5-10V Diaphragm Based Pressure Sensor
ODM OEM Silicon Piezoresistive Pressure Sensor 5-10V Diaphragm Based Pressure Sensor
ODM OEM Silicon Piezoresistive Pressure Sensor 5-10V Diaphragm Based Pressure Sensor ODM OEM Silicon Piezoresistive Pressure Sensor 5-10V Diaphragm Based Pressure Sensor
Informazioni di base
Luogo di origine: Baoji, Cina.
Marca: HT SENSOR
Certificazione: CE,RoHs,ISO9001
Numero di modello: HT26V
Quantità di ordine minimo: 1
Prezzo: negotiable
Imballaggi particolari: Pacchetto standard di esportazione
Tempi di consegna: 5-8 giorni lavorativi
Termini di pagamento: Western Union, L/C, T/T
Capacità di alimentazione: 5000 PCS/Mese
Miglior prezzo Contattaci
Informazioni dettagliate
Modello N.O.: HT26V Tipo di segnale di uscita: Tipo analogico
Distanza: 0-10kpa~60mpa Materiale: acciaio inossidabile 316l
Cablaggio del tipo: Fabbricazione a partire da prodotti della voce 8528 Medium di misura: Aria e liquidi
Potenza: Potenza 5-10VDC Prodotto: 10 mv/v
Diametro: 19mm Personalizzazione: OEM ed ODM
Evidenziare:

ODM OEM Sensore di pressione piezoresistivo al silicio

,

Sensore di pressione piiezoresistivo al silicio 5V

,

Sensore di pressione basato su diaframma da 10 V

Descrizione di prodotto

Fabbrica di componenti principali di sensori di pressione al silicio HT26V 5-10V

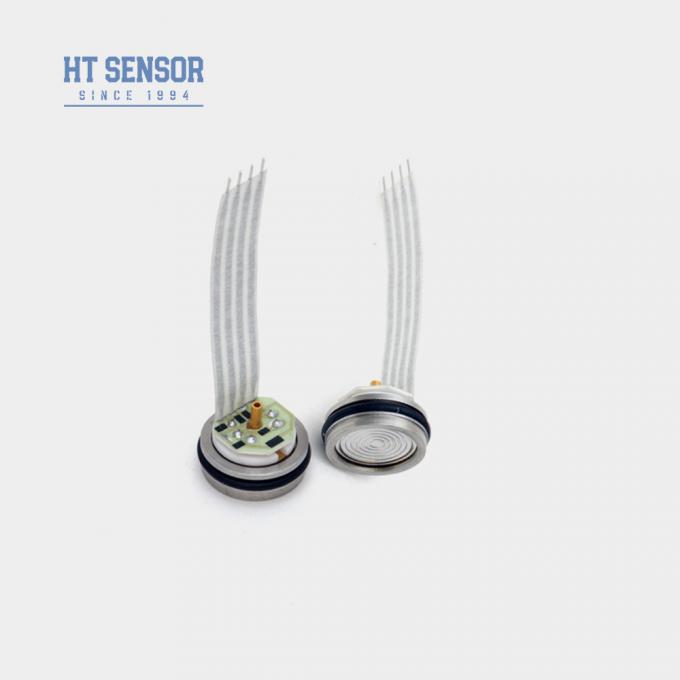

HT26V Sensore di pressione in silicio pieoresistivo

Introduzione del nucleo del sensore di pressione in silicio:



HT26V è un nucleo di sensore di pressione in silicio piezoresistivo che usa l'effetto piezoresistivo del silicio diffuso per misurare la pressione di liquidi e gas.L'alimentazione a tensione costante è relativamente standard, più basso della normale altezza HT19, adatto per il montaggio speciale della cassa.


Questo prodotto è un prodotto personalizzato, può essere personalizzato alimentazione a tensione costante o alimentazione a corrente costante, l'altezza può essere personalizzata in base alle esigenze del campo,e infine pienamente applicabile alle esigenze del cliente.



ODM OEM Sensore di pressione piezoresistivo al silicio 5-10V Sensore di pressione basato sul diaframma 0
ODM OEM Sensore di pressione piezoresistivo al silicio 5-10V Sensore di pressione basato sul diaframma 1
ODM OEM Sensore di pressione piezoresistivo al silicio 5-10V Sensore di pressione basato sul diaframma 2
Caratteristiche del prodottocon una larghezza di 0,01 mm o più:
  1. Fornitura e uscita di segnali standard a tensione costante
  2. Alta affidabilità ed eccellente stabilità
  3. IlminL'altezza è di 7 mm, varie strutture possono essere personalizzate
Applicazionicon una larghezza di 0,01 mm o più:
  1. Applicato in vari siti di processo industriale.
  2. compresi petrolio, chimica, metallurgia,energia e idrologia.
  3. Utilizzato nelle industrie marittime e aeronautiche
  4. Adatto a sistemi di controllo idraulici e pneumatici.
Performance elettricacon una larghezza di 0,01 mm o più:
  1. Fonte di alimentazione: ≤10VDC (5-10VDC)
  2. Voltaggio di uscita in modalità comune: 50% dell'input (tipico)
  3. Impedenza di ingresso:4KΩ~20KΩ
  4. Impedanza di uscita:2.5KΩ~6KΩ
  5. Connessione elettrica: filo ad alta temperatura di 100 mm, cavo a nastro e connettori a spillo.
Parametri delle prestazionicon una larghezza di 0,01 mm o più:
Intervallo di misura Diametro (G) 10KPa, 20KPa, 35KPa, 100KPa, 200KPa, 350KPa, 1000KPa, 2000KPa
Assoluto ((A) 100KPaA, 200KPaA, 350KPaA, 700KPaA, 1000KPaA, 2000KPaA
Sigillato 3500KPaS, 7MPaS, 10MPaS
  Tipologia Max. Unità
Nonlinearità   ± 0.15 ± 0.3 % F.S.
Ripetibilità  0.05 0.1 % F.S.
Isteresi    0.05 0.1 % F.S.
0 uscita di compensazione   0 ± 1 0 ± 2 mV
Produzione su larga scala   ≤ 20KPa 50 ± 1 50 ± 2 mV
≥ 35 kPa 100 ± 1 100 ± 2 mV
Temperatura di offset zero. ≤ 20KPa ± 1 ±2.5 % F.S.
≥ 35 kPa ± 0.8 ± 15 % F.S.
Temperatura a scala completa. ≤ 20KPa ± 1 ±2 % F.S.
≥ 35 kPa ± 0.8 ± 15 % F.S.
Tempore compensato. ≤ 20KPa 0 ~ 50 oC
≥ 35 kPa 0 ~ 70 oC
Temperatura di funzionamento -20~80 oC
Temperatura di conservazione -40~125 oC
Sovraccarico ammissibile 3 volte la scala completa
Pressione di esplosione 5X la scala completa
Stabilità a lungo termine 0.2 %  F.S./anno
Materiale del diaframma 316L
Resistenza all'isolamento ≥ 200MΩ 100VDC
Vibrazione Nessuna variazione in condizioni di 10gRMS, da 20 Hz a 2000 Hz
Shock 100 g, 11 ms
Tempo di risposta ≤ 1 ms
Sigillo O-ring Fabbricazione a partire da materie tessili
Medio di riempimento Olio di silicio
Peso ~ 25 g
I parametri sono sottoposti a prova alle seguenti condizioni: 10V @ 25oC

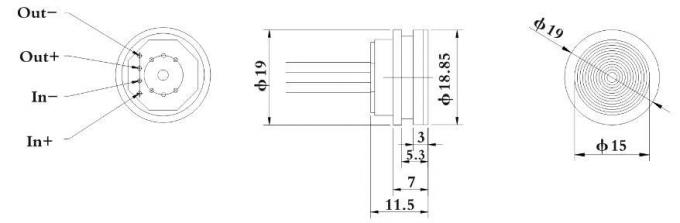

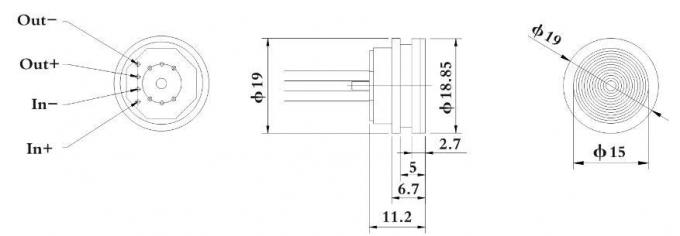

Progetto di costruzionecon una larghezza di 0,01 mm o più
Tubo a pressione
< 3,5 MPaS		 ODM OEM Sensore di pressione piezoresistivo al silicio 5-10V Sensore di pressione basato sul diaframma 3
Normalmente
≥ 3,5 MPaS
< 40 MPaS		 ODM OEM Sensore di pressione piezoresistivo al silicio 5-10V Sensore di pressione basato sul diaframma 4

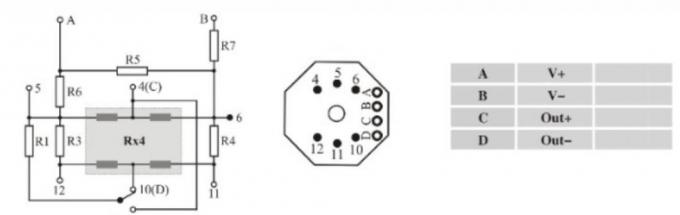

Connessione elettrica e compensazione
ODM OEM Sensore di pressione piezoresistivo al silicio 5-10V Sensore di pressione basato sul diaframma 5

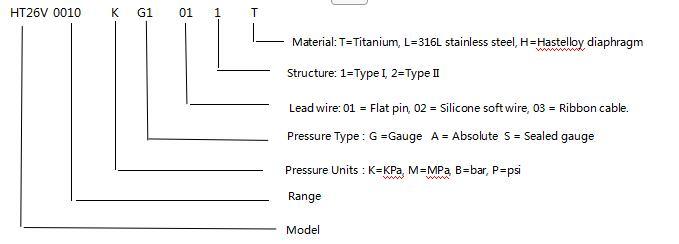

Esempi di selezione
ODM OEM Sensore di pressione piezoresistivo al silicio 5-10V Sensore di pressione basato sul diaframma 6
Suggerimenti per ordinare
1. prestare attenzione all'adattamento tra le dimensioni del nucleo e l'alloggiamento del trasmettitore durante l'assemblaggio per ottenere il
tenuta impermeabile richiesta
2Durante l'assemblaggio dell'alloggiamento, assicurarsi che sia allineato verticalmente e applicare una pressione uniforme per evitare di bloccare o danneggiare la piastra di compensazione.
3Se il supporto di misura non è compatibile con il diaframma centrale e il materiale di alloggiamento (316L), devono essere fornite istruzioni speciali al momento dell'ordine.
4Evitare di premere il diaframma del sensore con le mani o con oggetti taglienti per evitare danni al nucleo a causa di deformazioni o piercing del diaframma.
5Tenere aperta l'entrata di pressione del nucleo di misura della pressione all'atmosfera e impedire l'ingresso di acqua, vapore acqueo o sostanze corrosive nella camera di pressione negativa del nucleo.
6Se si verificano modifiche ai condotti dei perni, seguire l'etichetta sul nucleo effettivo per riferimento.

FQA

1.Q: Quali sono le caratteristiche dei vostri trasmettitori di sensori di pressione?
R: Alta precisione, durata e prestazioni eccellenti.

2.D: Posso personalizzare specifiche speciali?
R: Sì, i nostri ingegneri possono personalizzare i prodotti per soddisfare esigenze specifiche. Forniamo il servizio OEM e ODM

3.Q: Qual è la vostra capacità produttiva?
A: Le nostre strutture di produzione possono produrre fino a 30.000 trasmettitori di sensori di pressione al mese, quindi siamo pienamente in grado di soddisfare le esigenze di ordini su larga scala.è consigliabile contattare il nostro team di vendita in anticipo per garantire una produzione regolare e una pianificazione della consegna
.
4.Q: Qual è il periodo di consegna tipico?
R: 5-8 giorni lavorativi per i modelli standard.

5.Q: Come sono i prezzi dei prodotti?
A: Prezzi competitivi con sconti per gli ordini di grandi quantità o per i partner a lungo termine
.
6.Q: Qual è la garanzia dei vostri prodotti? E servizio post-vendita?
R: Il nostro tempo di garanzia è di 24 mesi dopo la spedizione, e il nostro servizio post-vendita risponderà alle vostre domande entro 24 ore, l'istruzione remota tramite rete PC è sempre disponibile.
