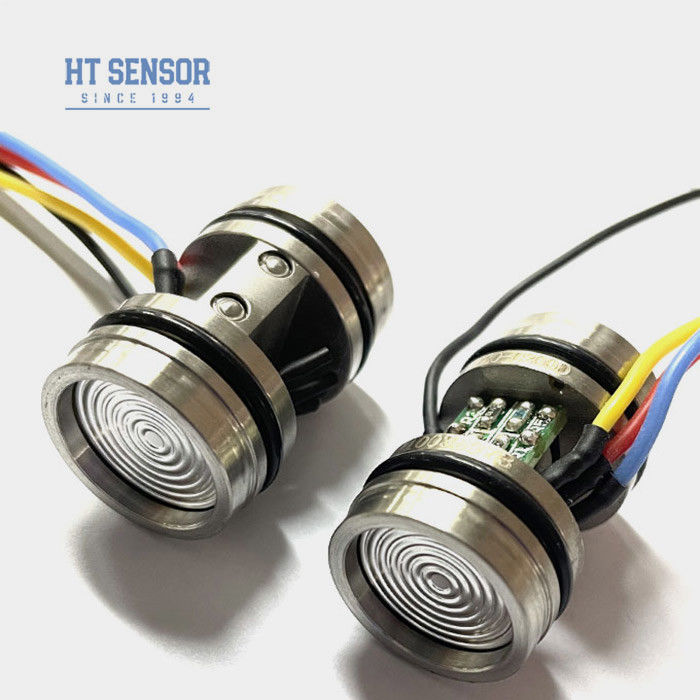

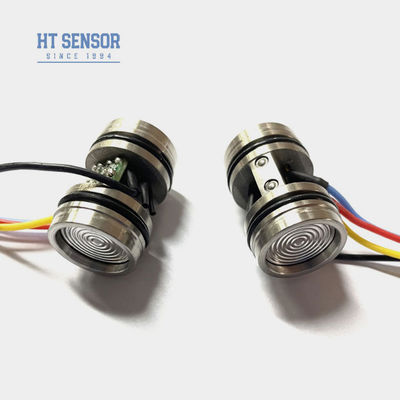

Sensore differenziale HT20V per celle di pressione, silicio diffuso, sensore di pressione piezoresistivo
Brand Name:
HT SENSOR
Model Number:
HT20V
Place of Origin:
Baoji, Cina.
Certification:
CE,RoHs,ISO9001
Minimum Order Quantity:
1
Price:
negotiable
Supply Ability:
5000 PCS/Mese
Product Details
| Modello n.: | HT20V | Tipo di cablaggio: | Quattro fili |
|---|---|---|---|
| Mezzo di misurazione: | Gas e liquidi | Personalizzato: | Personalizzato |
| Energia: | 10vdc | Pacchetto di trasporto: | cartone |
| Tipo: | Sensore di pressione piezoresistivo differenziale | Tipo di segnale di uscita: | Tipo analogo |
| Materiale: | Acciaio inossidabile | Personalizzazione: | Disponibile | Richiesta personalizzata |
| Evidenziare |
HT20V Pressione del sensore differenziale,Senzore differenziale di pressione di silicio diffuso,Sensore di pressione piezoresistivo a silicio diffuso |
||
Product Description
Baoji Hengtong HT20V Sensore di pressione di silicio diffuso piezoresistivo differenziale 10vdc
Introduzione di un sensore di pressione in silicio diffuso differenziale:
HT20V è un sensore di pressione differenziale che utilizza uncontenuto in un alloggiamento in acciaio inossidabile 316L,Il sensore funziona con un'eccezionale affidabilità.attraverso un diaframma in acciaio inossidabile e un olio di silicio sigillato, garantendo unIl chip sensibile rimane isolato dalcontatto diretto con il mezzo misurato, stabilendo uno stato completamente solidoL'impianto di misurazione delle pressioni differenziali è stato progettato in modo da consentire una misurazione accurata della pressione differenziale.il prodotto versatile è adatto a diverse applicazioni che richiedono unmisurazione precisa della pressione differenziale
Caratteristiche del prodottodi un'unità di controllo di velocità superiore a 20 V,:
- Prestazioni stabili e affidabili
- Alta resistenza alla pressione statica
- Risparmio economico
- Detettorie di pressione differenziale
- Strumenti di taratura della pressione
- Misurazione del livello del liquido
- Fonte di alimentazione: ≤10VDC
- Voltaggio di uscita in modalità comune: 50% dell'input (tipico)
- Impedenza di ingresso:4KΩ~20KΩ
- Impedanza di uscita:2.5KΩ~6KΩ
- Connessione elettrica: filo ad alta temperatura da 100 mm.
| Parametri delle prestazionidi un'unità di controllo di velocità superiore a 20 V,: | ||||
| Intervallo di misura | 10KPa, 35KPa, 100KPa, 200KPa, 350KPa, 1000KPa, 2000Kpa | |||
| Tipologia | Max. | Unità | ||
| Linearità | ± 0.15 | ± 0.3 | % F.S. | |
| Ripetibilità | 0.05 | 0.1 | % F.S. | |
| Isteresi | 0.05 | 0.1 | % F.S. | |
| 0 uscita di compensazione | 0 ± 1 | 0 ± 2 | mV | |
| Produzione su larga scala | ≤ 20KPa | 50 ± 1 | 50 ± 2 | mV |
| ≥ 35 kPa | 100 ± 1 | 100 ± 2 | mV | |
| Temperatura di offset zero. | ≤ 20KPa | ± 1 | ±2.5 | % F.S. |
| ≥ 35 kPa | ± 0.8 | ± 15 | % F.S. | |
| Temperatura a scala completa. | ≤ 20KPa | ± 1 | ±2 | % F.S. |
| ≥ 35 kPa | ± 0.8 | ± 15 | % F.S. | |
| Tempore compensato. | ≤ 20KPa | 0 ~ 50 | oC | |
| ≥ 35 kPa | 0 ~ 70 | oC | ||
| Temperatura di funzionamento | -20~80 | oC | ||
| Temperatura di conservazione | -40~125 | oC | ||
| Sovraccarico ammissibile | Prendi il valore più piccolo tra 3 volte la scala completa o 4MPa | |||
| Pressione di esplosione | 5X la scala completa | |||
| Stabilità a lungo termine | 0.2 % | F.S./anno | ||
| Materiale del diaframma | 316L | |||
| Resistenza all'isolamento | ≥ 200MΩ 100VDC | |||
| Vibrazione | Nessuna variazione in condizioni di 10gRMS, da 20 Hz a 2000 Hz | |||
| Shock | 100 g, 11 ms | |||
| Tempo di risposta | ≤ 1 ms | |||
| Sigillo O-ring | Fabbricazione a partire da materie tessili | |||
| Medio di riempimento | Olio di silicio | |||
| Peso | ~ 45 g | |||
| I parametri sono sottoposti a prova alle seguenti condizioni: tensione costante di 10V e temperatura ambiente di 25oC | ||||
| Progetto di costruzionedi un'unità di controllo di velocità superiore a 20 V, | |
| Dimensione |  |
| Altre note: L'estremità di uscita è il terminale positivo. | |
| Connessione elettrica e compensazionedi un'unità di controllo di velocità superiore a 20 V, |
|
| Esempi di selezione |
| Suggerimenti per ordinare |
1. Prestare attenzione alla misura tra il nucleo e l'alloggiamento del trasmettitore durante l'assemblaggio per ottenere l'étanchità richiesta
2Durante l'assemblaggio dell'alloggiamento, assicurarsi che sia allineato verticalmente e applicare una pressione uniforme per evitare o danneggiare la piastra di compensazione.
3Se il supporto di misura non è compatibile con il diaframma centrale e il materiale di alloggiamento (316L), devono essere fornite istruzioni speciali al momento dell'ordine.
4Evitare di premere il diaframma del sensore con le mani o con oggetti taglienti per evitare danni al nucleo a causa di deformazioni o piercing del diaframma.
5Tenere la porta di pressione del nucleo del manometro di pressione aperta all'atmosfera e impedire l'ingresso di acqua, vapore acqueo o sostanze corrosive nella camera di pressione negativa del nucleo.
6Se si verificano modifiche ai condotti dei perni, seguire l'etichetta sul nucleo effettivo per riferimento.
2Durante l'assemblaggio dell'alloggiamento, assicurarsi che sia allineato verticalmente e applicare una pressione uniforme per evitare o danneggiare la piastra di compensazione.
3Se il supporto di misura non è compatibile con il diaframma centrale e il materiale di alloggiamento (316L), devono essere fornite istruzioni speciali al momento dell'ordine.
4Evitare di premere il diaframma del sensore con le mani o con oggetti taglienti per evitare danni al nucleo a causa di deformazioni o piercing del diaframma.
5Tenere la porta di pressione del nucleo del manometro di pressione aperta all'atmosfera e impedire l'ingresso di acqua, vapore acqueo o sostanze corrosive nella camera di pressione negativa del nucleo.
6Se si verificano modifiche ai condotti dei perni, seguire l'etichetta sul nucleo effettivo per riferimento.
| Domande e risposte |
R: Alta precisione, durata e prestazioni eccellenti.
.
.
2.D: Posso personalizzare specifiche speciali?
R: Sì, i nostri ingegneri possono personalizzare i prodotti per soddisfare esigenze specifiche. Forniamo il servizio OEM e ODM3.Q: Qual è la vostra capacità produttiva?
A: Le nostre strutture di produzione possono produrre fino a 30.000 trasmettitori di sensori di pressione al mese, quindi siamo pienamente in grado di soddisfare le esigenze di ordini su larga scala.è consigliabile contattare il nostro team di vendita in anticipo per garantire una produzione regolare e una pianificazione della consegna.
4.Q: Qual è il periodo di consegna tipico?
R: 5-8 giorni lavorativi per i modelli standard.5.Q: Come sono i prezzi dei prodotti?
A: Prezzi competitivi con sconti per gli ordini di grandi quantità o per i partner a lungo termine.
6.Q: Qual è la garanzia dei vostri prodotti? E servizio post-vendita?
R: Il nostro tempo di garanzia è di 24 mesi dopo la spedizione, e il nostro servizio post-vendita risponderà alle vostre domande entro 24 ore, l'istruzione remota tramite rete PC è sempre disponibile.Product Highlights
