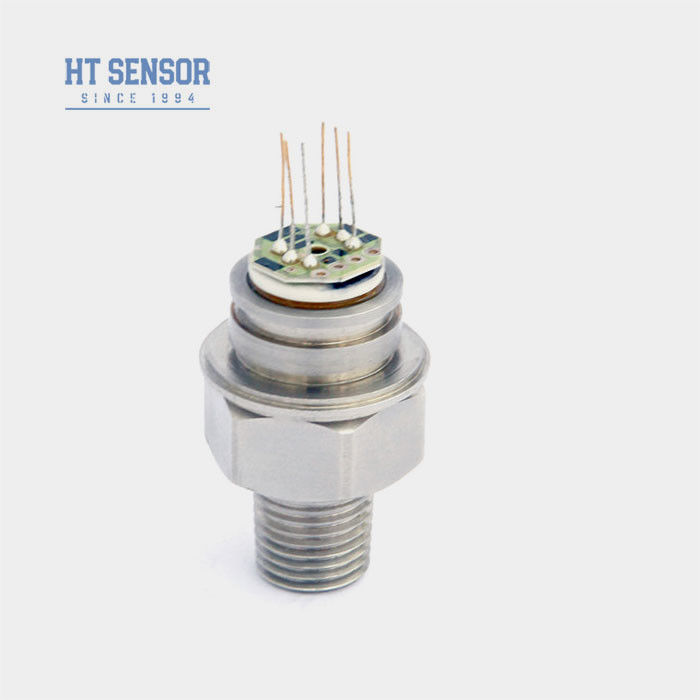

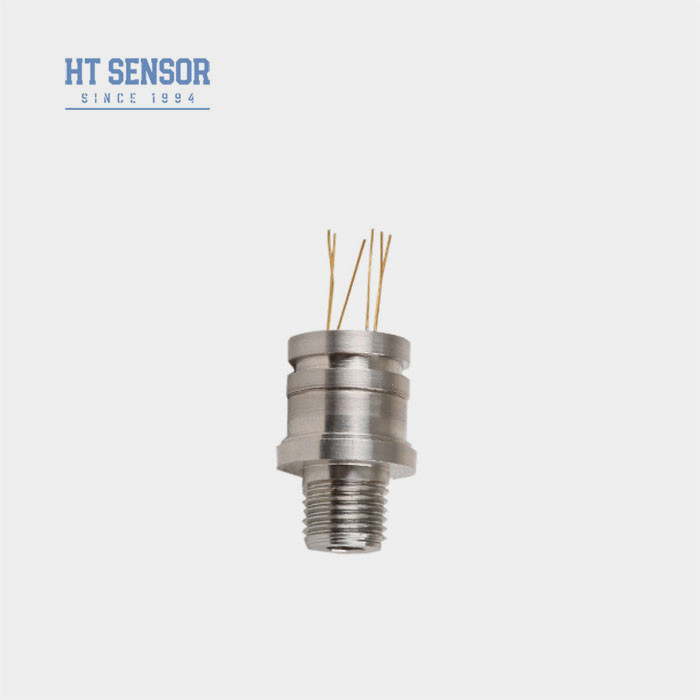

Elemento sensore di pressione al silicio in acciaio inossidabile per trasmettitore di pressione piezoresistivo
Product Details
| Modello n.: | HT30 | Tipo di filo: | G1/4 G1/8 e così via |
|---|---|---|---|
| Tipo di cablaggio: | Pini Kovar placcati in oro o fili ad alta temperatura da 100 mm. | Mezzo di misurazione: | Gas e liquidi |
| Stabilità: | ± 0,1% F.S./anno | Allineare: | 0~10kpa- 40Mpa |
| Diaframma: | 316L | Alimentazione elettrica: | 1.5 mA |
| Tipo di segnale di uscita: | Tipo analogo | Materiale: | Acciaio inossidabile |
| Personalizzazione: | Disponibile | Richiesta personalizzata | Garanzia: | 2 anni |
| Evidenziare |
Sensore di pressione al silicio in acciaio inossidabile,Elemento di rilevamento della pressione del silicio,Trasmettitore di pressione piezoresistivo al silicio |
||
Product Description
HT30 Sensore di pressione in acciaio inossidabile per trasmettitore di pressione
HT30 Sensore di pressione piezoresistivo al silicio
Introduzione del sensore di pressione in silicio:
Il sensore di pressione piezoresistivo in silicio HT30 è un silicio diffuso altamente stabileEsso utilizza l'effetto piezoresistivo del silicio diffuso per misurare laIl nucleo è saldato insieme con un standardfilo, e non utilizza sigillamento O-ring, rendendolo adatto per una vasta gamma diApplicazioni
Caratteristiche del prodottodi sensore di pressione in silicio:
1.Utilizzando tecnologia avanzata e alloggiamento in acciaio inossidabile 316L, insieme amateriali quali titanio e Hastelloy per il diaframma
2.Utilizzando circuiti a pellicola spessa per la compensazione della temperatura e il punto zerocorrezione.
3.Interfacce a thread multipli disponibili per la selezione
4.Saldata in un unico pezzo, di dimensioni compatte e di alta affidabilità
Applicazionidi sensore di pressione in silicio:1.Applicato in vari siti di processo industriale, tra cui petrolio, chimica, metallurgia, energia e idrologia.
2.Utilizzato nelle industrie marittime e aeronautiche
3. Adatto a sistemi di controllo idraulici e pneumatici
4.Utilizzato in applicazioni di controllo dei processi
Performance elettricadi sensore di pressione in silicio:1Fornitura di corrente: ≤2mA DC (tipico 1,5mA DC)
2Impedenza di ingresso:2.5KΩ~6KΩ
3Impedanza di uscita:2.5KΩ~6KΩ
4.Connezione elettrica:Pini Kovar dorati o fili ad alta temperatura da 100 mm.
| Parametri delle prestazionidi sensore di pressione in silicio: | |||||
| Intervallo di misura | Diametro (G) | 10KPa, 20KPa, 35KPa, 100KPa, 200KPa, 350KPa, 1000KPa, 2000Kpa | |||
| Assoluto ((A) | 100KPaA, 200KPaA, 350KPaA, 700KPaA, 1000KPaA, 2000KPaA | ||||
| Sigillato | 3500KPaS, 7MPaS, 10MPaS, 20MPaS | ||||
| Tipologia | Max. | Unità | |||
| Nonlinearità | ± 0.15 | ± 0.3 | % F.S. | ||
| Ripetibilità | 0.05 | 0.1 | % F.S. | ||
| Isteresi | 0.05 | 0.1 | % F.S. | ||
| 0 uscita di compensazione | 0 ± 1 | 0 ± 2 | mV | ||
| Produzione su larga scala | ≤ 20KPa | 50 ± 10 | 50 ± 30 | mV | |
| ≥ 35 kPa | 100 ± 10 | 100 ± 30 | mV | ||
| Temperatura di offset zero. | ≤ 20KPa | ± 1 | ±2 | % F.S. | |
| ≥ 35 kPa | ± 0.5 | ± 1 | % F.S. | ||
| Temperatura a scala completa. | ≤ 20KPa | ± 1 | ±2 | % F.S. | |
| ≥ 35 kPa | ± 0.5 | ± 1 | % F.S. | ||
| Tempore compensato. | ≤ 20KPa | 0 ~ 50 | oC | ||
| ≥ 35 kPa | 0 ~ 70 | oC | |||
| Temperatura di funzionamento | -20~80 | oC | |||
| Temperatura di conservazione | -40~125 | oC | |||
| Sovraccarico ammissibile | Prendere il valore più piccolo tra 3 volte la scala completa o 120MPa | ||||
| Pressione di esplosione | 5X la scala completa | ||||
| Stabilità a lungo termine | 0.2 % | F.S./anno | |||
| Materiale del diaframma | 316L | ||||
| Resistenza all'isolamento | ≥ 200MΩ 100VDC | ||||
| Vibrazione | Nessuna variazione in condizioni di 10gRMS, da 20 Hz a 2000 Hz | ||||
| Shock | 100 g, 11 ms | ||||
| Tempo di risposta | ≤ 1 ms | ||||
| Sigillo O-ring | Fabbricazione a partire da materie tessili | ||||
| Medio di riempimento | Olio di silicio | ||||
| Peso | ~ 63 g | ||||
| I parametri sono sottoposti a prova nelle seguenti condizioni: 1.5mA @ 25°C | |||||
| Progetto di costruzione | |

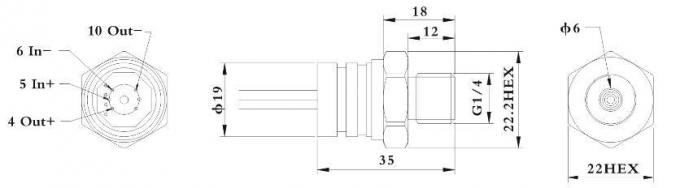

| Dimensione |
|

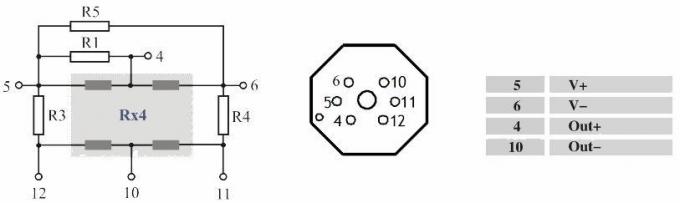

| Connessione elettrica e compensazione |
|

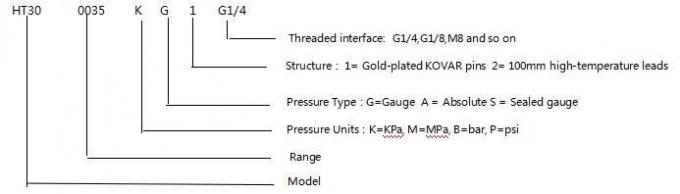

| Esempi di selezione |
| Suggerimenti per ordinare |
tenuta impermeabile richiesta
2Durante l'assemblaggio dell'alloggiamento, assicurarsi che sia allineato verticalmente e applicare una pressione uniforme per evitare di bloccare o danneggiare la piastra di compensazione.
3Se il supporto di misura non è compatibile con il diaframma centrale e il materiale di alloggiamento (316L), devono essere fornite istruzioni speciali al momento dell'ordine.
4Evitare di premere il diaframma del sensore con le mani o con oggetti taglienti per evitare danni al nucleo a causa di deformazioni o piercing del diaframma.
5Tenere aperta l'entrata di pressione del nucleo di misura della pressione all'atmosfera e impedire l'ingresso di acqua, vapore acqueo o sostanze corrosive nella camera di pressione negativa del nucleo.
6Se si verificano modifiche ai condotti dei perni, seguire l'etichetta sul nucleo effettivo per riferimento.
| Domande e risposte |
.4.Q: Qual è il periodo di consegna tipico?
R: 5-8 giorni lavorativi per i modelli standard.
.6.Q: Qual è la garanzia dei vostri prodotti? E servizio post-vendita?
R: Il nostro tempo di garanzia è di 24 mesi dopo la spedizione, e il nostro servizio post-vendita risponderà alle vostre domande entro 24 ore, l'istruzione remota tramite rete PC è sempre disponibile.
