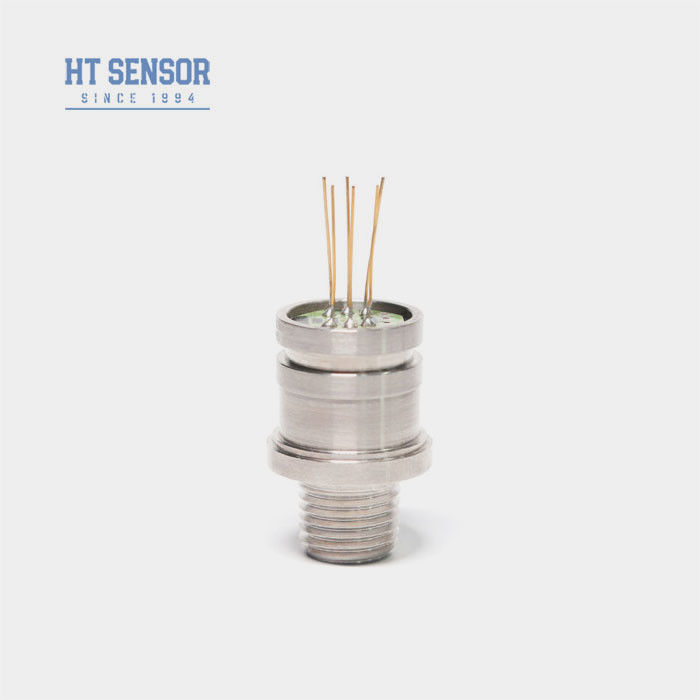

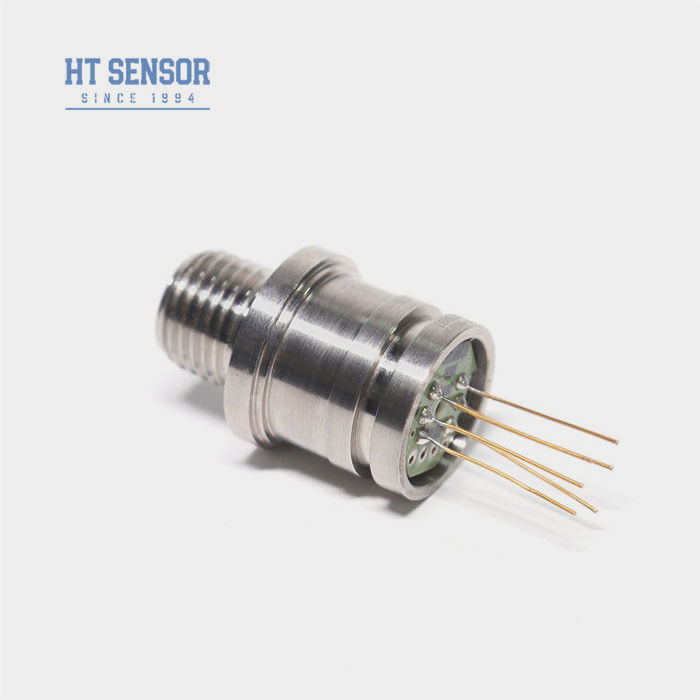

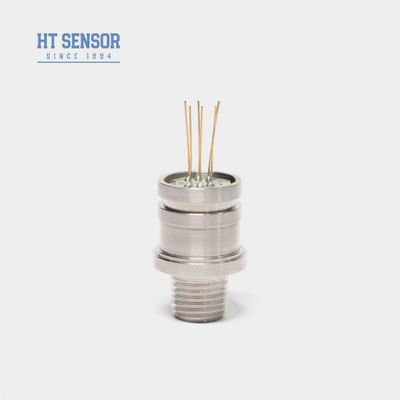

Cella sensore di pressione al silicio con filettatura G1/4 HT30 Sensore di pressione di livello bagnato in acqua OEM
Product Details
| Modello n.: | HT30 | Tipo di filo: | OEM |
|---|---|---|---|
| Tipo di cablaggio: | Quattro fili | Mezzo di misurazione: | Gas e liquidi |
| Allineare: | 0-10kpa~20Mpa | Energia: | 1.5 mA |
| Pacchetto di trasporto: | Cartone | Codice Hs: | 9026209090 |
| Capacità di alimentazione: | 50000 PCS/anno | Tipo: | Sensore di pressione pieoresistivo |
| Per: | Trasmettitore di pressione di silicio diffuso | Tipo di segnale di uscita: | Tipo analogo |
| Materiale: | acciaio inossidabile | Personalizzazione: | Disponibile | Richiesta personalizzata |
| Evidenziare |
HT30 Sensore di pressione al silicio a filo,Cellula del sensore di pressione del silicio OEM,Sensore di pressione dell'acqua bagnata OEM |
||
Product Description
Baoji Hengtong HT30 Thread Sensore di pressione in silicio personalizzato Cella per acqua
HT30 Sensore di pressione piezoresistivo al silicio
Introduzione del sensore di pressione in silicio:
Il sensore di pressione piezoresistivo in silicio HT30 è un silicio diffuso altamente stabileEsso utilizza l'effetto piezoresistivo del silicio diffuso per misurare laIl nucleo è saldato insieme con un standardfilo, e non utilizza sigillamento O-ring, rendendolo adatto per una vasta gamma diapplicazioni.
- Fornitura di corrente: ≤2mA DC (tipico 1,5mA DC)
- Impedenza di ingresso:2.5KΩ~6KΩ
- Impedanza di uscita:2.5KΩ~6KΩ
- Connessione elettrica:Pini Kovar placcati in oro o fili ad alta temperatura da 100 mm.
| Parametri delle prestazionidi sensore di pressione in silicio: | |||||
| Intervallo di misura | Diametro (G) | 10KPa, 20KPa, 35KPa, 100KPa, 200KPa, 350KPa, 1000KPa, 2000Kpa | |||
| Assoluto ((A) | 100KPaA, 200KPaA, 350KPaA, 700KPaA, 1000KPaA, 2000KPaA | ||||
| Sigillato | 3500KPaS, 7MPaS, 10MPaS, 20MPaS | ||||
| Tipologia | Max. | Unità | |||
| Nonlinearità | ± 0.15 | ± 0.3 | % F.S. | ||
| Ripetibilità | 0.05 | 0.1 | % F.S. | ||
| Isteresi | 0.05 | 0.1 | % F.S. | ||
| 0 uscita di compensazione | 0 ± 1 | 0 ± 2 | mV | ||
| Produzione su larga scala | ≤ 20KPa | 50 ± 10 | 50 ± 30 | mV | |
| ≥ 35 kPa | 100 ± 10 | 100 ± 30 | mV | ||
| Temperatura di offset zero. | ≤ 20KPa | ± 1 | ±2 | % F.S. | |
| ≥ 35 kPa | ± 0.5 | ± 1 | % F.S. | ||
| Temperatura a scala completa. | ≤ 20KPa | ± 1 | ±2 | % F.S. | |
| ≥ 35 kPa | ± 0.5 | ± 1 | % F.S. | ||
| Tempore compensato. | ≤ 20KPa | 0 ~ 50 | oC | ||
| ≥ 35 kPa | 0 ~ 70 | oC | |||
| Temperatura di funzionamento | -20~80 | oC | |||
| Temperatura di conservazione | -40~125 | oC | |||
| Sovraccarico ammissibile | Prendere il valore più piccolo tra 3 volte la scala completa o 120MPa | ||||
| Pressione di scoppio | 5X la scala completa | ||||
| Stabilità a lungo termine | 0.2 % | F.S./anno | |||
| Materiale del diaframma | 316L | ||||
| Resistenza all'isolamento | ≥ 200MΩ 100VDC | ||||
| Vibrazione | Nessuna variazione in condizioni di 10gRMS, da 20 Hz a 2000 Hz | ||||
| Shock | 100 g, 11 ms | ||||
| Tempo di risposta | ≤ 1 ms | ||||
| Sigillo O-ring | Fabbricazione a partire da materie tessili | ||||
| Medio di riempimento | Olio di silicio | ||||
| Peso | ~ 63 g | ||||
| I parametri sono sottoposti a prova nelle seguenti condizioni: 1.5mA @ 25°C | |||||
| Progetto di costruzionedi sensore di pressione in silicio | |

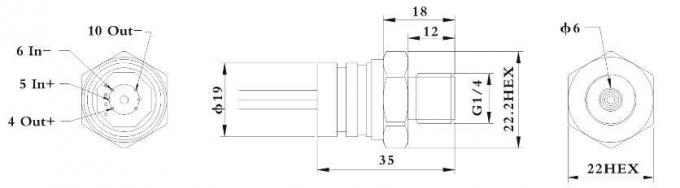

| Dimensione |
|

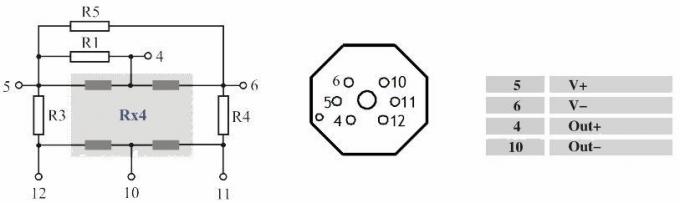

| Connessione elettrica e compensazione |
|

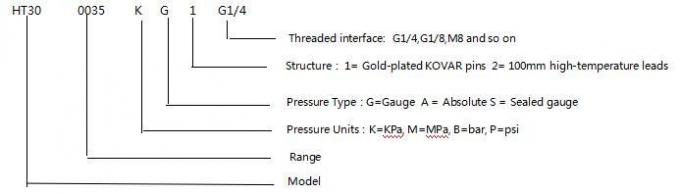

| Esempi di selezione |
Caratteristiche del prodottodi sensore di pressione in silicio:
- Utilizzando tecnologia avanzata e alloggiamento in acciaio inossidabile 316L, insieme amateriali quali titanio e Hastelloy per il diaframma
- Utilizzando circuiti a pellicola spessa per la compensazione della temperatura e il punto zerocorrezione.
- Interfacce a thread multipli disponibili per la selezione
- Saldato in un unico pezzo, di dimensioni compatte e di alta affidabilità
- Applicato in vari siti di processo industriale, tra cui petrolio, chimica, metallurgia, energia e idrologia.
- Utilizzato nelle industrie marittime e aeronautiche
- Adatti a sistemi di controllo idraulici e pneumatici
- Utilizzato in applicazioni di controllo dei processi
| Suggerimenti per ordinare |
1. nell'assemblaggio, prestare attenzione al coordinamento delle dimensioni del nucleo e del rivestimento del trasmettitore per ottenere la tenuta richiesta
2Durante il processo di montaggio dell'alloggiamento, assicurarsi che sia allineato verticalmente e applicare una pressione uniforme per evitare di bloccare o danneggiare la piastra di compensazione.
3Se il mezzo sottoposto a prova è incompatibile con il diaframma centrale e il materiale di alloggiamento (316L), devono essere fornite istruzioni speciali al momento dell'ordine.
4. Evitare di premere il diaframma del sensore con le mani o con oggetti taglienti per evitare deformazioni o forature del diaframma e danni al nucleo.
5Tenere aperta l'entrata di pressione del nucleo di misura all'atmosfera per evitare che l'acqua, il vapore acqueo o mezzi corrosivi entrino nella camera di pressione negativa del nucleo di misura.
6. Se un pin cambia, fare riferimento all'etichetta sul filo di base effettivo.
| Società |
| Domande e risposte |
Q1:Sono Sei un produttore commerciale?
A1:Siamo produttori con più di 29 anni di esperienza.
Q2:Prodotto personalizzato
R2: Forniamo servizi OEM e di progettazione su misura.
Q3:Garanzia di qualità
R3:I nostri prodotti hanno una garanzia limitata da 12 a 18 mesi dalla data di spedizione all'acquirente originale.Questa garanzia non si applica a qualsiasi unità sono stati modificati- Abusato, trascurato.
Q4: Spedizione e imballaggio
A4:I prodotti sono generalmente spediti da Express internazionale, inclusi UPS,FedEx,DHL e INT per il trasporto prepagato,potete anche utilizzare il vostro conto di spedizione per ritirare,imballaggio standard per l'esportazione,compresa la certificazione di ispezione.
Q5:Contaccarci
A5:Abbiamo un team di vendita attivo ed esperto per servirvi in materia tecnica e commerciale. Basta lasciarci un messaggio o fare clic sul Servizio Online.
